Обзор гидроаккумуляторов Рефлекс для систем водоснабжения

Недостатки

К недостаткам гидропривода относятся:

• утечки рабочей жидкости через уплотнения и зазоры, особенно при высоких значениях давления в гидросистеме, что требует высокой точности изготовления деталей гидрооборудования;
• нагрев рабочей жидкости при работе, что приводит к уменьшению вязкости рабочей жидкости и увеличению утечек, поэтому в ряде случаев необходимо применение специальных охладительных устройств и средств тепловой защиты;
• более низкий КПД чем у сопоставимых механических передач;
• необходимость обеспечения в процессе эксплуатации чистоты рабочей жидкости, поскольку наличие большого количества абразивных частиц в рабочей жидкости приводит к быстрому износу деталей гидрооборудования, увеличению зазоров и утечек через них, и, как следствие, к снижению объёмного КПД;
• необходимость защиты гидросистемы от проникновения в неё воздуха, наличие которого приводит к нестабильной работе гидропривода, большим гидравлическим потерям и нагреву рабочей жидкости;
• пожароопасность в случае применения горючих рабочих жидкостей, что налагает ограничения, например, на применение гидропривода в горячих цехах;
• зависимость вязкости рабочей жидкости, а значит и рабочих параметров гидропривода, от температуры окружающей среды, или дороговизна масел на основе ПАО;
• в сравнении с пневмо- и электроприводом — невозможность эффективной передачи гидравлической энергии на большие расстояния вследствие больших потерь напора в гидролиниях на единицу длины.

Какие бывают

Баки с металлическим корпусом различаются по виду резины, из которой выполнена груша. Материал категории SBR и Nitril не пригоден для питьевой водосистемы. Устройства различаются по способу монтажа, что не влияет на их функционал.

1. Вертикальные резервуары объемом более 50 литров имеют в верхней части клапан (ниппель), через который необходимо периодически стравливать воздух. В емкостях более 80 литров производители делают два выходных фланца, наличие которых позволяет более рационально подключить автоматику, датчик давления и воду.
2. Горизонтальные резервуары снабжаются кранами для стравливания, установка которых производится за самим гидроаккумулятором.

В гидробаках с небольшим объемом спуск лишнего воздуха осуществляется во время полного слива воды.

Цвет бака также несет важную информацию для потребителя. Красные баки предназначены для горячих систем водоснабжения. Они могут понадобиться для отопления или горячей воды. Здесь используется другой тип резины, что позволяет работать с более высокими температурами.

Баки синего цвета, соответственно, применяются для систем водоснабжения холодной воды. Резина (каучук) в изделиях данной категории используется исключительно пищевая, она не может навредить здоровью человека и ухудшить качество воды. В некоторых моделях предусмотрен дополнительный фильтр. Давление в таких моделях достигает 8-10 атмосфер.

Существуют также изделия бесцветные. О том, какие характеристики присущи каждой конкретной модели необходимо узнавать из описания от производителя. Ошибки при выборе гидробака могут привести к серьезным нарушениям в водопроводе жилого дома.

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Как рассчитать объем гидроаккумулятора

Выбор модели гидроресивера зависит от нескольких критериев. Самым важным является расчет подходящего объема бака

Почему так важно правильно подобрать рабочий объем?

Если устройство будет аккумулировать слишком малый резерв воды для конкретных условий эксплуатации, то его присутствие не сможет оправдать себя: насос будет запускаться так же часто, перепады давления в гидросистеме также будут иметь место, а при отключении электричества воды не хватит на покрытие потребностей. Если же бак будет слишком велик, это приведет к нецелесообразному использованию ресурса: жидкость в мембране будет застаиваться, ее свойства ухудшатся.

Исходить нужно из того, что заявленная емкость и реальный рабочий объем — величины кардинально разные. При указанной емкости 100 литров ресурс воды составит в среднем порядка 30 литров. Определить это значение точно невозможно, так как оно зависит от установок реле и разницы между значениями давления при запуске/отключении насоса.

Для максимально точных вычислений стоит учитывать следующие параметры:

• К — коэффициент полезного объема, зависящий от мощности насоса;
• Amax — максимальный расход воды в минуту;
• Pmax — давление на момент выключения насоса (максимальное);
• Pmin — давление при включении насоса (минимальное);
• Pair — давление воздуха в гидробаке.

Формула расчета такая:

Для получения величины К можно воспользоваться следующей таблицей:

Остальные параметры можно вычислить, исходя из другой таблицы:

На что обратить внимание: некоторые консультанты по системам водоснабжения рекомендуют увеличить перепад между давлениями включения и остановки мотора. Например, установив вместо рекомендованной разницы в 1-1,5 бара значение в 2 атмосферы

Это, несомненно, приведет к тому, что полезный объем накопителя увеличиться. Однако и нагрузка на мембрану будет больше, так как она станет сильнее растягиваться. А это неизбежно приведет к ее быстрому износу и необходимости замены или мембраны, или самого гидробака. Главное преимущество такой настройки — более редкое включение насоса и увеличение его долговечности.

Самые частые поломки и методы их устранения

Наиболее частой причиной ремонта является разрыв мембраны. В среднем, по мнению покупателей, срок эксплуатации резинового баллона составляет от 3 до 5 лет. О том, что есть разрыв, можно понять по скачкам показаний манометра, неравномерном поступлении воды из крана. После этого необходимо попробовать стравить воздух. По окончании из ниппеля может пойти вода — это свидетельствует о разрыве. Если же жидкость не течет, стоит проверить все соединения и золотник на предмет образования щелей.

Вариантов решения проблемы с мембраной два: купить новый бак или новую такую же мембрану и произвести замену. Несмотря на то, что второй способ дешевле, здесь есть риск быстрого износа новой мембраны из-за коррозии внутренней поверхности металлического корпуса бака.

Обычно порыв обнаруживается не сразу, из-за чего вода некоторое время контактирует с металлом. После установки новой резины велика вероятность, что ржавчина повредит ее очень быстро. Идеальный вариант: мембрана была извлечена сразу же после прорыва, а бак просушен, чтобы не допустить ржавчины.

Настройка и ремонт

Типовая неисправность мембранных баков — разрыв эластичной мембраны — уже упоминалась выше.

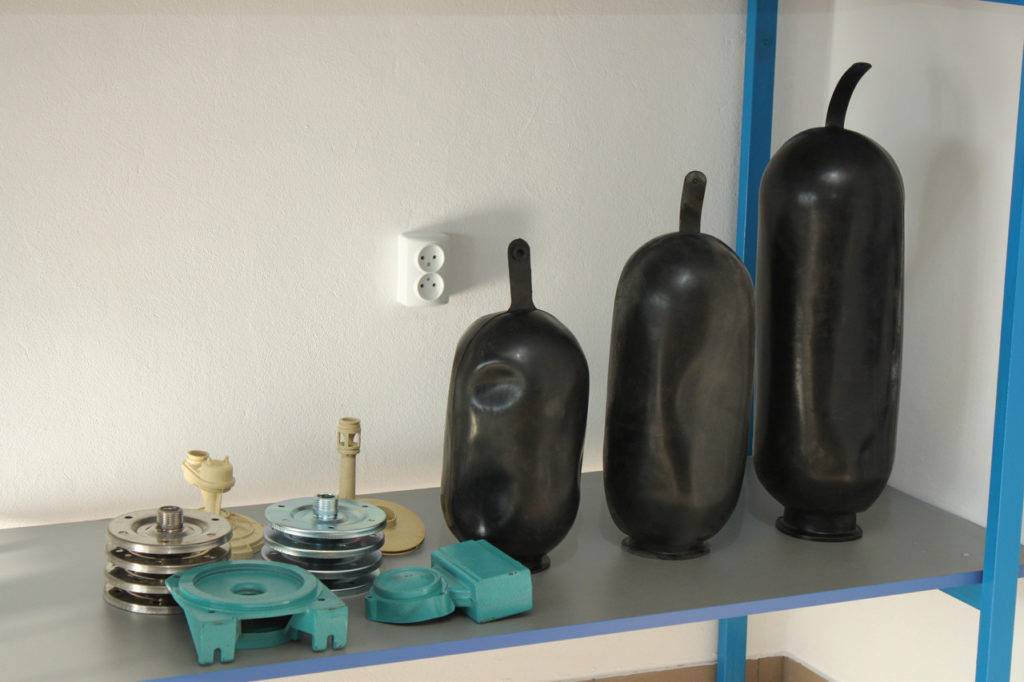

Мембрана для ремонта гидроаккумулятора

Для ремонта необходимо:

1. Отключить изделие от водопровода;
2. Открутить накидным или рожковым ключом удерживающие фланец болты;

Демонтаж фланца

1. Вынуть старую мембрану и установить на ее место новую;

Замена мембраны

1. Собрать мембранный бак и вновь подключить его.

Регулировка гидроаккумулятора для систем водоснабжения выполняется через штатный ниппель с контролем давления по манометру.

Замер давления накачки

Для уменьшения давления достаточно нажать на ниппель и стравить воздух; для его увеличения бак накачивается велосипедным или автомобильным насосом  (как вариант — компрессором).

Для накачки и контроля давления можно использовать автомобильный компрессор

Завышенное давление накачки приведет к перерывам в подаче воды

Показатель давления воздуха в гидроаккумуляторе

Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.

Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.

Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.

Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.

Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

ЧИТАТЬ ДАЛЕЕ: Топ-9 самых чувствительных тестов на беременность в 2021 в рейтинге Biokot

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

Это важно! Имейте в виду, что общий объем гидроаккумулятора и максимальный объем воды в нем далеко не равны. Вода занимает только примерно треть внутреннего пространства резервуара

Ремонт гидроаккумулятора

При покупке мембраны нужно правильно подобрать материал

Причина, которая может привести к ремонтным работам, — разрыв резиновой мембраны. Определить, что груша порвалась, достаточно просто. Надо снять защитную крышу с ниппеля и надавить на него, к примеру, спичкой. Если полилась вода, значит, мембрана порвана и жидкость заполнила собой весь бак.

Ремонт заключается в замене порванной груши:

• отключается от питания насос;
• сбрасывается давление воды в водопроводной системе путем открытия одного из потребителей;
• отсоединяется гибкий шланг, которым гидроаккумулятор подключен к водопроводу;
• гаечным ключом откручиваются шесть болтов, которые крепят фланец к корпусу бака;
• вытаскивается мембрана;
• бак промывается и высушивается;
• внутрь вставляется новая мембрана;
• устанавливается фланец, который затягивается болтами;
• закачивается через ниппель воздух;
• гидроаккумулятор подключают к водопроводной системе гибкой вставкой.

Иногда встречаются ситуации, когда стальной фланец мембраны проржавел и не может выполнять свои функции. Его надо просто заменить новым. Способ замены точно такой же. Только не надо вытаскивать грушу из гидроаккумулятора и промывать его.

К обслуживанию и ремонту гидроаккумулятора для системы водоснабжения частного дома необходимо подходить ответственно. Все манипуляции не требуют много времени. Но именно от них зависит и работоспособность бака с насосом, и их долгосрочная беспроблемная эксплуатация. Если самостоятельно провести ремонт не получается, к примеру, не откручиваются болты фланца, рекомендуется отнести гидроаккумулятор в сервисный центр. Сорванная резьба или сломанный болт – это нарушение герметизации прибора.

Wester WAV 100

• Емкость – 100 л.
• Давление жидкости – 10 атм.
• Давление воздуха – 1,5 атм.
• Материал мембраны – EPDM.
• Компоновка – вертикальная.
• Габариты – 495х495х787 мм.
• Масса – 15,1 кг.

Wester WAV 100 – гидроаккумулятор вертикального исполнения с объемом бака на 100 л. Он предназначен для автоматизированных систем питьевого и технического водоснабжения. Может использоваться с любыми типами насосов. Материал корпуса – прочная высококачественная углеродистая сталь, покрытая стойкой к внешним воздействиям лакокрасочным покрытием. Поддерживаемое давление в системе водоснабжения – 10 атмосфер. Контрфланец изготовлен из углеродистой стали с цинковым покрытием. Данный элемент, как и мембрана, относится к категории съемных элементов.

Данная модель оснащена латунным штуцером для подключения к системе водоснабжения. Кроме того имеется держатель мембраны, с возможностью подключения реле давления, манометра или других контрольно-измерительных приборов, которые позволят повысить надежность системы водоснабжения. Кроме того производитель оснастил данную модель специальной площадкой для крепления насосного оборудования, что позволяет оптимизировать рабочее пространство.

Как подключить

Бак имеет два технических отверстия: патрубок для подсоединения к системе и отверстие на противоположной стороне, оснащённое клапаном для сброса избыточного давления в газовой (воздушной) камере.

На начальном этапе монтажа необходимо правильно подобрать место установки. Рекомендуется врезать гидроаккумулятор на трубу обратной подачи воды между последней батареей и отопительным котлом. Причём, чем ближе ёмкость к котлу, тем это лучше для стабильной работы системы – не будет резких перепадов давления.

Перед баком обязательно ставится обратный клапан и манометр для контроля показателей давления. Задача у клапана та же, что и у гидроаккумулятора. Этот узел компенсирует скачки давления, но рассчитан он на большую нагрузку.

Важно, чтобы к баку был обеспечен свободный доступ – в отдельных случаях хозяевам придётся самостоятельно регулировать клапан воздушной камеры. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления

Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2021 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

• «Wester»;
• «Reflex»;
• «Джилекс»;
• «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80
Достоинства:

• Постоянное рабочее давление;
• Заглушает гидравлические удары;
• Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
• Устраняет потерю воды в случае протечки системы;
• Надёжность конструкции;
• Экологически чистый продукт;
• Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:	вертикальный
Габариты (сантиметры):	48/83,5
Масса нетто:	19 кг
Объемность:	100 литров
Максимальное рабочее давление:	10 бар
Давление в ёмкости:	4 бар
Фланец:	металлический
Исполнение:	на ножках
Штуцер:	1 дюйм
Рабочая температура (градусы):	70-100
Производитель:	Германия
Средняя цена:	7500 рублей

DE 100 Reflex
Достоинства:

• Несложный монтаж;
• Надёжность;
• Возможность менять мембрану;
• Не образуется коррозия;
• Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:	вертикальный
Бак:	50 литров
Давление рабочее:	1-5,5 бар
Реле:	1,4-2,8 бар
Масса нетто:	10 кг 900 г
Корпус:	пластиковый
Присоединительный разъём:	дюйм
Максимальный ток:	10 А
Рабочая температура:	35 градусов
Сколько стоит:	5700 рублей

Краб 50 Джилес
Достоинства:

• Дизайн;
• Компактный;
• Устойчивость к коррозии;
• Функционал;
• Лёгкий и удобный монтаж: не требуются дополнительные настройки;
• Автоматика;
• Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:	горизонтальный
Номинал бака:	50 л
Температура:	до 45 градусов
Мембрана:	сменная, из пищевой резины
Рабочее давление (максимум):	8 бар
Материал фланца:	сталь
Масса нетто:	7 кг
Размеры (сантиметры):	37,5/54/35
Воздушное давление:	2 бар
Предназначение:	для насосов до 1 кВт
Средняя стоимость:	2000 рублей

ГА-50 Вихрь
Достоинства:

• Надёжный;
• Возможна замена мембраны;
• Долгий срок службы;
• Простата установки;
• С функцией автономного включения/выключения;
• Недорогой.

Недостатки:

Не выявлены.

Зачем нужен гидроаккумулятор

Есть несколько причин, которые заставляют нас использовать гидроаккумулятор для снабжения водой загородного дома из автономного источника с помощью насоса. Вернее, заставить вас никто не может, но преимуществ это устройство дает немало, и не воспользоваться ими было бы глупо.

В их числе:

• Возможность поддержания давления воды в системе на определенном уровне даже при неработающем насосе;
• Возможность накапливать некий объем жидкости, и использовать её при отключении электроэнергии или поломке насоса;
• Возможность гасить избыточное давление в водопроводной системе и предотвращать разрушительные последствия гидроударов (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать);
• Возможность не давать насосу включаться при каждом открытии водоразборного крана.

Фото гидроаккумулятора, включенного в систему водоснабжения

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе

При подключении гидробака к водопроводной системе вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.

Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели давления в водопроводе. Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает насосную технику, чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.

Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.

8 LadAna 12л. 3/4″

Провести водоснабжение в частный дом – не самое дешевое удовольствие. Вся система обходится очень дорого, но на некоторых элементах можно сэкономить. Например, перед нами самый дешевый бак, и это лучший способ сэкономить, так как, судя по отзывам, со своими основными задачами он справляется превосходно.

Всего 1200 рублей за полноценный гидроаккумулятор и расширительный бак объемом 12 литров. Крепление у бака вертикальное, настенное, и выполнено не очень удобно. Крепежные элементы находятся в задней части, и при монтаже могут возникнуть трудности. Также клапан располагается на верхней части бака, и при накачке придется лезть туда. Все эти нюансы необходимо учитывать при установке, и не вешать бак слишком высоко под потолок, чтобы не перекрывать доступ к нагнетающему клапану. Проще говоря, на начальном этапе этого прибора вам вполне хватит, а поменять его на более дорогой и удобный никогда не поздно, да и сил это много не отнимет.

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Модельный ряд

Гидроаккумуляторы Рефлекс – это достаточно широкая модельная линейка, в которой находятся баки с объемом, начиная от 2 литров, заканчивая 1500-литровыми резервуарами. Для частного дома чаще всего приобретают модели:

• Reflex DE 50 с объемом 50 литров, такие приборы идеальны для строений, в которых проживает 3-4 человека;
• Reflex DE 80, который может обеспечить водой двухэтажный дом;
• Reflex DE 100 – оптимальная модель для достаточно большого дома;
• Reflex DE 200 устанавливают в частных домах, где воду используют интенсивно, присутствует большое количество потребителей (смесители, краны, сантехнические приборы).

По своим техническим характеристикам все модели друг от друга отличаются только объемом резервуара. Во всем остальном — исходные материалы, форма, конструктивные элементы — похожи. Поэтому основной критерий выбора – объем. Он влияет на цену гидроаккумуляторов для систем водоснабжения Рефлекс. Чем больших размеров прибор, тем он дороже.

В модельной линейке присутствуют две разновидности описываемых приборов. Одни под маркой «DE» являются обладателями мембраны, которую можно заменять на новую при выходе ее из строя. Другие под маркой «DC» в своей конструкции имеют мембрану, которая замене не подлежит.
