Какой монтаж отопления и водоснабжения более эффективен

Котлы на твердом топливе

Твердотопливные генераторы тепла представлены в трех разновидностях – прямого горения, пиролизные и пеллетные. Популярность оборудования данного типа объясняется дешевизной эксплуатации, так как дрова и уголь на порядок дешевле прочих видов энергоносителей. Особняком здесь стоит природный газ в России: однако если подсчитать все расходы на его подключение, то необходимой для этого суммы денег иногда хватает на приобретение и монтаж котла отопления в частном доме. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.

Есть и обратная сторона медали – функционирует подобное оборудование наподобие традиционных печек. Для заготовки и загрузки дров потребуется тратить достаточно много усилий. Чтобы обеспечить долговечность и безопасность в работе твердотопливного котла, потребуется его качественная обвязка. Все дело в инерционности, когда даже после закрытия заслонки подогрев воды продолжается еще некоторое время. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор.

Для котлов на твердом топливе высокая эффективность является редкостью: средний показатель КПД здесь обычно находится на уровне 75%. Пиролизные и пеллетные модели немного более эффективны – 80-83%. Наиболее комфортным считается оборудование на пеллетах, для которого характерна хорошая автоматизация и практически полное отсутствие инерционности. Здесь не требуется теплоаккумулятор и частые загрузки топлива. Единственный недостаток – дороговизна пеллетных котлов.

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Стоимость работ на заказ

Приведем средние цены на услуги приглашенных мастеров по монтажу систем отопления.

Установка и обвязка котла (без газоснабжения):

  • настенного одноконтурного: 8 тыс. руб.;
  • настенного 2-контурного: 10 тыс. руб.;
  • напольного мощностью до 60 кВт: 14 тыс. руб.;
  • напольного до 140 кВт: 20 тыс. руб.

Стоимость прочих работ:

  1. Установка расширительного бака с подключением: 2 тыс. руб.
  2. Монтаж циркуляционного насоса в систему отопления: от 3 тыс. руб.
  3. Сборка и установка радиатора отопления или конвектора: 2,5 тыс. руб.
  4. Сборка и установка встроенного конвектора: 4 тыс. руб.
  5. Монтаж системы «теплый пол» (водяной): 490 руб./кв. м.
  6. Монтаж терморегулятора на радиатор: 500 руб.
  7. Прокладка труб: 150 руб./м. п.
  8. Прокладка труб в штробах: в кирпичной стене — 300 руб./м.п., в бетонной – 500 руб./м.п.
  9. Теплоизоляция труб: 50 руб./м.п.
  10. Опрессовка: 4 тыс. руб.
  11. Монтаж дымохода: внутри дома – 1400 руб./м.п., снаружи – 1800 руб./м.п.

Как видно, с точки зрения экономии самостоятельный монтаж весьма и весьма оправдан.

Монтаж системы отопления

Обустройство эффективно работающего автономного отопления – непростая задача. Можно, конечно, обратиться за помощью к специалистам, которые смонтируют трубную разводку, подключат к ней радиаторы и установят обогревательный котел. Однако монтаж отопления своими руками доступен домашним мастерам.

Пошаговая инструкция устройства отопления, как правильно сделать монтаж:

  1. Установка нагревательного котла. Для него выбирается наиболее удобное место, упрощающее прокладку трубопровода и подключения к источнику топлива.
  2. Монтаж радиаторов отопления. Обычно батареи устанавливают под оконными проемами, что положительно влияет на воздухообмен в помещении. Расстояние от подоконника до радиатора составляет 100 мм, от пола – 60 мм.
  3. Устройство трубной разводки. Трубы с фитингами прокладывают закрытым (в конструкции пола) или открытым способом, поверх финишного напольного покрытия.

Трубы подключаются к радиаторам отопления, устанавливается запорная арматура, монтируются расширительные баки, циркуляционный насос, автоматические приборы безопасности и другое оборудование.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Рекомендации по расчету отопительной системы частного дома

Перед тем, как собрать систему отопления в частном доме, потребуется информация о точном количестве тепловой энергии. Существует два способа подсчета – простой примерный и точный расчетный. Первый вариант из-за его простоты и обеспечения корректного результата обычно применяют реализаторы отопительного оборудования. В этом случае для подсчета тепловой мощности необходимы параметры площади помещений, которые необходимо обогреть.

Берется отдельная комната, вычисляется ее площадь, после чего полученный результат умножают на 100 Вт. Определив таким образом параметр для каждого помещения, в итоге суммируют все показатели для получения общего значения.

В более точном подсчете в учет используются дополнительные показатели:

  1. Для умножения на 100 Вт берутся параметры комнат с одной контактирующей с улицей стеной, имеющей один оконный проем.
  2. Угловые помещения с одним окном умножаются на 120 вт.
  3. Площади помещения с двумя наружными стенами и двумя и более окнами следует умножить на 130 Вт.

Если для подсчета требуемой мощности системы обогрева дома использовать примерный способ, то это может привести к недостаче обогрева жилищ для жителей северных регионов. В то же время жители южных регионов при таком подходе к вычислению переплатят за чересчур мощные приборы. Второй (расчетный) метод обычно используется специалистами-проектировщиками. Благодаря большей точности он позволяет определить уровень теплопотерь через стены здания.

Перед началом вычисления проводят обмер дома, рассчитывая площадь стен, окон и дверей. Далее определяется толщина каждого из используемых для возведения стен, полов и потолка строительных материалов. Каждый из этих материалов имеет определенный коэффициент теплопроводности, выражаемый в единицах Вт/(м · ºС). Его подставляют в формулу для расчета термического сопротивления R (м2 ºС / Вт): R = δ / λ, здесь δ – толщина материала стены в метрах.

Для расчета количества теплопотерь через наружные стены используется формула QТП = 1/R х (tв – tн) х S, где:

  • QТП – количество теплопотерь, Вт;
  • S – площадь помещения, м2;
  • tв – ожидаемая внутренняя температура;
  • tн – уличная температура в самый холодный период

Процедура расчета осуществляется персонально для каждого помещения в доме, для чего в формулу по очереди подставляют показатели термического сопротивления и площади для наружной стены, окна, двери, полов и кровли. Далее все полученные параметры необходимо сложить, что даст возможность получить общий показатель теплопотерь. Внутренние перегородки в этом случае в учет не берутся.

Какие радиаторы отопления выбрать

Несмотря на разновидности системы отопления, в любом случае требуется специальное оборудование, с помощью которого тепло поступает в коттедж: радиаторы отопления, батареи. Все отопительное оборудование можно разделить на 4 типа:

1) Чугунные радиаторы являются отличным теплоносителем. Но они не лишены риска возникновения гидравлического удара, что может привести к повреждению их при наступлении отопительного сезона. Поскольку внутренняя поверхность радиатора шероховатая, то она способна накапливать известковый осадок, который блокирует поступление тепла в помещение. Выбирая чугунный радиатор для коттеджа, следует учитывать, чтобы была установлена местная система отопления.

2) Стальные радиаторы более устойчивы к воздействию гидравлического удара и не имеют недостатков чугунных батарей, они лучше передают тепло. Но они неустойчивы к образованию коррозии, на внутренней стенке может образовываться ржавчина, что вынуждает выполнять тщательный уход за батареями, либо потребуется слишком частая замена.

3) Алюминиевые радиаторы обладают легкой конструкцией, отлично проводят тепло, устойчивы к коррозии, но не способны выдерживать гидравлический удар. Если в коттедже используется местная система отопления, то такой радиатор может стать отличным решением.

4) Биметаллические радиаторы наиболее эффективны. Они устойчивы к коррозии, гидроударам, не образуют накипи на внутренней поверхности, отдают больше тепла. Среди недостатков выявлена только высокая цена.

Количество секций радиаторов: как грамотно выполнить расчет

Количество секций батареи: грамотный подбор

Расчет системы для обогрева проводится с обязательным подбором количества секций радиаторов. Здесь также может быть использована довольно простая формула – площадь помещения, которое подразумевается отапливать, необходимо умножить на 100 и разделить на мощность секции батареи.

  • Площадь комнаты. Как правило, все радиаторы рассчитаны на обогрев только одной комнаты, а потому общая площадь дома не нужна. Единственное исключение – если рядом с помещением, которое отапливается, находится какая-нибудь комната, не оборудованная системой обогрева;
  • Цифра 100, которая фигурирует в формуле расчета количества секций радиаторов для системы отопления, берется не «с потолка». Согласно требованиям СНиП, на один квадратный метр жилого помещения используется порядка 100 Вт мощности. Этого вполне достаточно для поддержания комфортной температуры;
  • Что касается мощности секции радиаторов отопления, то она индивидуальна и зависит, в первую очередь, от материала батарей. Если точно определить параметр невозможно, то для расчетов можно взять 180-200 Вт – это соответствует среднестатистической мощности секции современных радиаторов.

Получив все данные, можно начать расчет батарей отопления. Если взять за основу размер комнаты в 20 м2, а мощности секций в 180 Вт, то количество элементов радиаторов отопления можно вычислить следующим образом:

n=20*100|180=11

Нельзя не отметить, что для помещений, расположенных в торце или на углу здания, полученный результат следует обязательно умножить на 1,2. Таким образом, удастся достичь самых оптимальных значений, определить достаточное количество секций радиаторов для обогрева загородного коттеджа.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Какое отопление в коттедже выгоднее всего

Если есть возможность подключиться к газовой магистрали, это идеальный вариант. Водяное отопление в коттедже от газового котла было и остается самым выгодным. В качестве отопительных приборов лучше всего использовать радиаторы.


Теплый пол в коттедже

Альтернатива традиционным батареям – водяной теплый пол. Однако в регионах с суровым климатом одного только напольного обогрева будет недостаточно. Можно выбрать комбинированный вариант: радиаторы и теплый пол.

При отсутствии газа приходится выбирать, какой источник энергии обойдется дешевле всего. Это может быть электричество, твердое или жидкое топливо. При расчетах ориентируются на площадь, этажность коттеджа. Также важны тип строительных материалов, особенности теплоизоляции.


Схема комбинированного отопления и ГВС

Технология

Как правильно собрать водоснабжение и отопление на даче или в доме из имеющихся у вас материалов? Давайте разберем монтаж некоторых узлов этих систем.

Соединение с фитингом

Сварное соединение полипропиленовой трубы с фитингом выполняется так:

  1. Труба с алюминиевым армированием зачищается от фольги шейвером или торцевателем (в зависимости от расположения армирующего слоя). Зачистка предотвратит контакт фольги с водой, ее электрохимическую коррозию и расслоение трубы с сопутствующей потерей прочности;

Зачистка армирования шейвером

  1. На нагревательный элемент паяльника крепится насадка соответствующего размера;
  2. Паяльник нагревается до рабочей температуры (260 градусов);
  3. Раструб фитинга и труба совмещаются с насадкой и оплавляются ей;
  4. Затем детали снимаются с насадки, совмещаются друг с другом поступательным движением и фиксируются до схватывания расплавленного полимера.

Этапы пайки соединенияПродолжительность нагрева и схватывания полимера линейно зависит от диаметра трубы

https://youtube.com/watch?v=4wC36soTX8k

Соединение радиатора с радиаторной пробкой

У современных алюминиевых радиаторов за герметизацию этого соединения отвечает кольцевая силиконовая прокладка. Чтобы она не замялась, на срез коллектора отопительного прибора можно нанести немного жидкого мыла или силиконовой смазки.

На фото — пробка для алюминиевого радиатора с кольцевой прокладкой

Резьбовое соединение

Герметизация резьб выполняется:

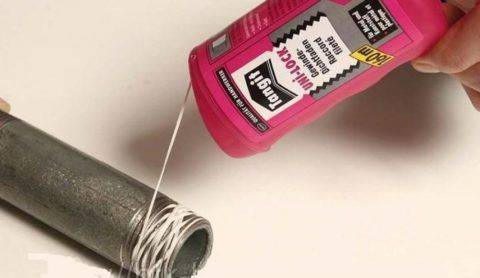

Нитью-герметиком (Тангит Унилок и ее аналогами);

Тангит Унилок: удобно, быстро, надежно

  • Сантехническим льном с силиконовым герметиком. Силикон исключит загнивание органического волокна при контакте с водой и конденсатом, а также его выгорание при нагреве;
  • Льном с любой быстросохнущей краской. Она выполнит те же функции, что и герметик.

Нанесите герметик, потом наматывайте лен
