На какую глубину закапывать водопроводную трубу в частном доме

Основные правила определения глубины

При выборе глубины ориентируются на целый ряд факторов:

• глубина промерзания грунта – самый важный критерий;
• температура перекачиваемой канализацией воды;
• диаметр труб;
• материал, из которого выполнены трубы;
• наличие или отсутствие дополнительного утепления;
• график, согласно которому эксплуатируется канализация;
• режим осадков в холодное время года.

Глубина промерзания грунта это основополагающий фактор. Например, в тёплых регионах, где температура никогда не опускается ниже нуля, глубина прокладки труб может быть любой – в зависимости от прочих условий..

Теперь познакомимся поближе с каждым из факторов.

Глубина промерзания грунта

Глубина канализации в первую очередь зависит именно от этого фактора. Для её вычисления используют такие показатели, как высота снежного покрова, состав почвы или высота стояния подземных вод. Выполнять расчёты самостоятельно нет никакой необходимости – в каждом регионе России и СНГ давно опубликованы готовые нормативы.

Так, в Москве глубина промерзания грунта составляет 1,4 м, в Санкт-Петербурге меньше – 1,2 м. При продвижении на восток и север эта глубина увеличивается – к примеру, в Нарьян-Маре она составит аж 2,4 м.

Если материал, из которого изготовлены трубы, или какой-либо иной фактор не вызывает проблем с укладкой на бо́льшую глубину, то к глубине промерзания надо добавить ещё 0,5 м.

Если же по каким-либо причинам глубоко трубы спрятать не получается, то их придётся утеплять изоляцией или дополнительно обматывать термокабелями для обогрева в холодное время.

Материал труб

Современная канализация обычно изготавливается не из чугуна или стали, а из синтетических материалов. Хотя достоинства последних очевидны, приходится учитывать их главный недостаток – невысокий уровень механической прочности.

В маркировке труб указывают максимальное давление, на которое они рассчитаны. Сама маркировка делится на множество разделов, но в основном надпись вида «PN число» будет указывать на предельное давление в барах, которое может выдержать труба. Впрочем, для канализации этот параметр вторичен, так как обычно в таких трубах нет давления.

Более насущная проблема, связанная с прочностью канализации – при слишком большой глубине укладки канализационных труб в землю они быстро деформируются. Этот момент также надо учитывать, например, если канализация проводится под автомагистралью. Решается такая проблема двумя способами:

• увеличение глубины залегания труб вместо её уменьшения – грунт распределит давление;
• покрытие труб защитным футляром – обычно, бетонным.

Впрочем, при укладке канализации для частного дома с автомагистралями сталкиваться обычно не приходится, а надо просто учесть давление самого грунта. Исключение – если канализационная труба прокладывается под дорогой во дворе, на которой может иногда стоять, например, грузовой автомобиль.

Диаметр труб

На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.

Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.

Температура воды

Большая часть пластиковых труб начинает постепенно разрушаться уже при их нагреве до 70 градусов Цельсия. Впрочем, для канализации в частном доме этот вопрос учитывать не приходится, так как температура стоков редко превышает 40 °C, тем более, в течение длительного времени.

На заметку! При увеличении температуры воды уменьшается минимальная глубина, на которую надо укладывать трубы. В среднем на каждые 10 градусов Цельсия можно подвинуть канализацию на 0,2 м вверх. Но к канализации в частном доме это, обычно, тоже не относится. Так как стоки редко идут сплошным потоком.

Дополнительное утепление

Если организовать достойное утепление или обогрев труб, то волноваться о глубине залегания труб внешней канализации и вовсе не придётся. Существует несколько методов сохранения или придачи им тепла:

• Нагревательный кабель;
• Теплоизоляция из жидкого стекла;
• Теплоизоляция из минеральной ваты;
• Теплоизоляция из пенопласта или пенополистирола;
• Теплоизоляция из полиэтилена;
• Теплоизоляция из других материалов.

5.1. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем – также с местным органом природоохраны.
5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети – внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4.
5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5.
5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

• Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
• Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
• В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

• применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
• осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Видео описание

Подробнее о выборе труб для подземного водопровода расскажет видео:

Другие факторы

Существуют и объективные факторы, влияющие на расчёты. Например, глубина, на которой находится центральная труба водоснабжения, к которой планируется подключиться, или дно кессона над водяной скважиной.

Не стоит пренебрегать и такими параметрами, как количество выпадаемых в регионе осадков и уровень грунтовых вод. При их высоком стоянии может происходить всплывание труб, которое предотвращают засыпкой грунтом толщиной не менее 100 см или анкерным креплением трубопровода.

Следует учитывать и условия использования земли над водопроводной магистралью. Если над ней расположена пешеходная тропинка, автостоянка или другой объект, с которого зимой счищается снег, то почва в этом месте промерзать будет сильнее, чем под снеговым покровом.

Минимальные и оптимальные значения глубины закладки коммуникаций

Минимальная глубина заложения труб большого диаметра (от 0.5 метра), должна быть не менее 0.3 метра.

При этом нужно также учитывать, что стоки считаются тёплыми (зимой на выходе из дома порядка 18 градусов Цельсия, а стоки из ванны или на кухне и того теплее). Поэтому пока вода дотечёт до коллектора, она не успеет замерзнуть или даже немного обледенить стенки трубы. Если до коллектора совсем недалеко, то тогда трубы могут идти и на меньшей глубине. При этом для канализационных труб желательно плотное утепление.

Чрезмерная глубина укладки канализационных труб также нежелательна по целому ряду причин. Например, возрастающее давление грунта на свод трубы, что чревато усталостными трещинами поверхности. Кроме того, экономически более выгодно закладывать трубу на меньшей глубине для простоты обслуживания.

Существует несколько способов, благодаря которым глубина укладки канализационных труб может быть снижена:

• Определенные участки канализационной сети можно утеплить подсыпкой грунта. Например, альпийские горки, насыпные холмики, клумбы и т.д.
• Необходимо применять трубы только с лучшими характеристиками прочности. Чем прочнее труба, тем толще её стенка.
• Установка стальных насосов, которые на половину делают систему напорной, что поможет быстро опустошать трубы, не давая им замерзать.

Для большей безопасности системы канализации, которая пролегает на глубине менее 0.8 метра, необходимо обязательное утепление или дополнительный подогрев труб.

Глубина закладки лотка канализационного трубопровода при этом может быть небольшой. Утепленные пенопластом трубы обогреваются специальным ТЭН-кабелем, который проходит по всей длине трубы в одной или в нескольких точках, в зависимости от того, какую температуру должна выдержать труба. При нехолодных зимах возможно прокладывание канализации снаружи, без заглубления в грунт, если труба теплоизолированная и оснащенная греющим кабелем.

Ещё один достаточно затратный способ обогрева канализационных сетей, это постоянная подача небольшого потока крутого кипятка в течение всего зимнего периода. Этот метод отлично подходит для коротких канализационных сетей, в которых вода до попадания в сточный колодец или в крупный коллектор не успевает остыть.

Иногда такая аппаратура периодически выдаёт объём кипятка, например 20 литров раз в несколько часов. Существует также и народный аналог этого метода – каждое утро, раз в сутки, открывать кран с горячей водой на полчаса. На производствах так часто делают, если вода, применяемая для охлаждения, остаётся достаточно горячей.  Так часто используют стоки, которые остаются от охлаждения больших слябов на крупных металлургических комбинатах.

Несколько слов о минимальной глубине заложения

Минимальная глубина заложения канализации зависит от особенностей климата региона. Существует также ещё целый ряд особенностей, например, состав грунта. Глины имеют свойство сильно расширяться при замерзании. Поэтому на глинистых, суглинистых грунтах, а также на тяжелых глиноземах минимальная глубина заложения должна быть несколько выше.

Глубина промерзания почвы на территории России

Ещё один фактор — это тип канализации. Так, глубина заложения напорной канализации сама по себе не должна быть большой, потому что быстрейший ток сточных вод не даст трубам замерзнуть. Принудительный ток сточных вод может также несколько прогревать саму трубу.

Закладка ливневой канализации

Глубина заложения ливневой канализации не должна быть большой, потому что зимой она всё равно забивается снегом. Главное, чтобы она была спроектирована так, чтобы после каждого дождя в ней не скапливалась вода.

Также в заложении ливневой канализации постоянно присутствуют специальные пороги, которые замедляют ток воды, препятствуя разрушению конструкции во время сильных ливней. Для того чтобы ливнёвка не замерзала, для неё можно установить дополнительное отопление на зиму, а одного прогревания будет достаточно для того, чтобы просушить канал.

Для трубопровода из пластика промерзание не столь страшно, ведь он не лопается ото льда. Зато может появиться другая проблема, поэтому трубопровод необходимо закладывать так, чтобы он лежал ниже точки промерзания земли. Пластиковый трубопровод может существенно растянуться, а если так будет продолжаться хотя бы два сезона, то возможно непредсказуемое изменение угла наклона всей системы, а также расхождение в местах стыков.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

• ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
• ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
• ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

1. Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
2. Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
3. Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
4. Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Укладка канализации

Параметры

Глубина закладки канализационных труб зависит от следующих параметров:

1. От способа укладки труб канализации; (будь то лотки или укладка в «открытом виде»);
2. От геологических условий и от того какой состав земли на местности, где будут производить укладку труб;
3. От того, на сколько промерзает грунт;
4. От типа закладываемой канализационной системы (напорной или безнапорной);

Недостатки глубокой укладки

Многие уверены,  что для надёжного функционирования канализации необходимо закопать намного глубже канализационные трубы.

Однако, это мнение ошибочно, потому что:

• увеличиваются денежные и трудовые затраты,
• усложняется обслуживание канализационной системы,
• на большой глубине на поверхности труб могут образоваться трещины.

Глубина в цифрах

Вышеперечисленные проблемы не нужны, по этой причине необходимо поступать разумно и опираться на минимальную глубину закладки канализационной системы, указанную в СНиП.

На выходе канализационные стоки имеют довольно высокую температуру и поэтому они не застывают даже в холода, за счёт этого они не замерзают на пути к сливной яме или коллектору. Поэтому можно уменьшить глубину закладки труб, если расстояние от выхода до ямы или коллектора не большое.

Для слива бытовых стоков используют трубы сечением 500 мм и закладывают их на глубину трёхсот миллиметров от земли. Но если канализационные трубы имеют большее сечение, то их укладывают на глубину не меньше пятисот миллиметров.

Минимальная глубина

Минимальная глубина заложения канализации (СНиП 2.04.03-85) зависит от того, какой тип нагрузок  будет воздействовать на поверхность грунта в том месте, где будет заложена канализация.

Если нагрузки на грунт будут высокими, то канализационные трубы следует укладывать на 900 мм в грунт. Существуют ситуации, когда необходимо снизить минимальную глубину  укладки канализационных труб, например:

1. При подключении специальных насосов, которые предназначены для того чтобы трубы быстро очистились от сточных вод, это необходимо для их защиты от промерзания;
2. При эксплуатации конструкций с хорошим показателем прочности;
3. При утеплении отдельных участков канализационной системы землёй.

Для влажных грунтов и для грунтов с частицами скальных пород в СНиП указаны рекомендации о закладке канализационных труб на максимальную глубину не больше 4х метров.

Для сухой земли рекомендуют производить закладку труб на глубину от 5 до 8 метров.

Максимальная глубина

В том случае, если нормы по проекту необходимо превысить, трубы канализации помещают в лотки из железобетона, так они способны выдержать большую нагрузку и тем самым предохранят трубы от порчи.

Профессиональные рабочие рекомендуют приобретать трубы из жёсткого материала, в том случае, если они будут проложены под проезжей частью или на большую глубину.  Для таких целей подойдут полиэтиленовые двухслойные гофрированные трубы.

Итак, при выполнении всех условий, в том числе и климатических, если будут подобраны качественные и правильные материалы, канализационная система прослужит долго, без промерзаний и поломок разного вида.

Лучше, конечно, обратиться к проверенным профессионалам, ведь они сумеют качественно выполнить все работы по обустройству канализационной системы. Надеемся, что наша статья была довольно информативной. Желаем удачи и терпения!

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

1. В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
2. Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
3. При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

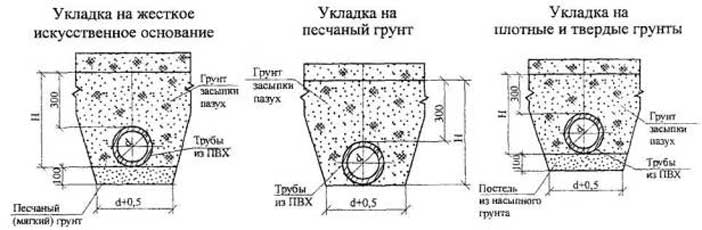

1. Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
2. Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
3. Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
4. Для соединения отдельных элементов применяют специальную смазку.
5. При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
6. После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
7. В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

• структура грунта не дает возможности копки на необходимой глубине;
• в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
• на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

1. При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
2. При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
3. При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Какие материалы применяют для наружного типа канализации.

Важным пунктом во время монтажа канализационной системы является выбор подходящего материала трубопрокатов и других элементов конструкции. По трубам передвигаются стоки, которые имеют агрессивный состав, поэтому материалы сети должны быть устойчивы к данной среде

Внимание! Чаще всего для наружной сети канализации используют современный материал – полимер. Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика

Металлические трубопроводы требуют более трудоемкого монтажа

Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика. Металлические трубопроводы требуют более трудоемкого монтажа.

Если применяют открытый вариант прокладки, то полиэтиленовый материал не подходит, он изменяется от воздействия солнечных лучей, теряя свойства, разрушаясь. При необходимости применения труб из полиэтилена в данных условиях, требуется защитный кожух. Им могут служить старые трубы из стали.

Самым надежным вариантом считается применение трубопрокатов из поливинилхлорида. Материал имеет низкую цену, высокую прочность, устойчив к УФ-лучам. Монтаж труб прост по отношению к трубопрокатам из стали. Трубы ПВХ имеют разное соотношение сечения, длины, толщины стенки. Параметры можно найти в специальной таблице.

Трубы из поливинилхлорида могут применять для напорной и безнапорной сети.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России
