Технология стяжки теплого пола по грунту

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.

Подготовка основания

Первым делом нужно определить нулевую точку с помощью нивелира, с учетом рельефа и уровня поверхности. Благодаря этому вы сможете правильно оценить объем работы с грунтом. Земля на которую планируется укладка пола, должна быть тщательно утрамбована, для снижения риска просадки почвы и растрескивания самого пола.

После этого на утопленное основание насыпается подушка просеянного речного песка:

• Первый слой должен быть на 25% толще, чем это нужно;
• Слой увлажняют и трамбуют, за счет чего толщина должна стать в соответствии с расчетами;
• Утрамбовку можно произвести с помощью вибромашины или катка.

На песок насыпается сверху слой керамзита или гравия, за счет чего можно уплотнить песчаный слой и создать прочную основу для последующей насыпки.

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Подготовительные мероприятия

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Дренажная система

Черновое покрытие

Существует несколько способов обеспечить высокую жёсткость деревянного настила и качественное распределение нагрузок

Это важно для таких отделочных материалов как линолеум, при эксплуатации которого не допускается прогиба между соседними досками. Поэтому следует либо использовать для настила шпунтованную доску, либо дополнительно покрывать пол листами 5 мм фанеры или ламинированного ДВП толщиной 6 мм

Стяжка, по сути, представляет собой готовый черновой пол, практически не требующий дополнительной обработки. При укладке легких напольных покрытий вроде линолеума или ламината требуется лишь устранить остаточное пыление либо шлифовкой верхнего ослабленного слоя, либо выполнив обработку грунтовкой для сильно впитывающих поверхностей.

Применение пароизоляции в полах по грунту

Следующие вопросы:

• Нужно ли скруглять бетонную стяжку при переходе к стене, чтобы не рвать гидропароизоляцию?
• Сколько же ему надо сохнуть, чтобы уложить сверху наплавляемую гидропароизоляцию?

Дело в том, что пароизоляция в отличие от гидроизоляции не требует обязательного приклеивания к основанию. Если имеется стяжка, которая вплотную примыкает к стене и необходимо сделать пароизоляцию, то важнее всего проклеить все стыки. Но надо учитывать, что все спайки полос пароизоляции должны быть очень надежными.

В результате, когда разогревается мембрана, она становится очень эластичной, заворачивается на стенку и вроде все идет отлично. Но не стоит забывать, что спустя непродолжительное время она остынет. И тогда слой пароизоляции обязательно уменьшится в объеме и произойдет своеобразная натяжка.

Если при укладке стяжки все углы между стеной и полом не были скруглены, то там образуется пустота. В этом нет ничего страшного. Но появляется серьезная опасность того, что при последующей укладке сетки очень легко и непринужденно можно порвать пароизоляцию. Для этого окажется достаточно ударить краем сетки в угол, ударить сапогом, вдавить щебень – да что угодно. А уберечься от подобных случайностей невозможно. Это же строительство. Именно поэтому необходимо устройство этого скругления. Оно послужит для минимизации человеческого фактора и вероятности подобных непредвиденных ситуаций.

Если же сделать скругление, то подобных пустот не образуется и пароизоляция оказывается защищена. И какой-нибудь случайный удар ничего с ней не сделает. Пароизоляция не порвется, так как под ней есть жесткое основание.

Поэтому, когда было сформировано основание и пароизоляция припаивается к стенам, то приклеивать ее к стяжке просто не имеет смысла. Достаточно пропаять стыки. То есть обеспечить целостность слоя. А дальше она просто пригружается сверху.

Конечно, если стяжка полностью высохла, то пароизоляцию можно и наплавить. Предварительно бетон грунтуется битумной грунтовкой, и затем наплавляется слой пароизоляции. Трудоемкость будет на порядок выше, зато она будет припаяна к основанию. Будет повод гордиться собой и спокойно спать по ночам.

Но в целом, как только бетонная стяжка будет выдерживать вес человека, то можно приступать к укладке пароизоляции. Главное припаять ее к стенам и обязательно пропаять все стыки. А полотно может просто лежать на бетоне.

Назначение и особенности

Укладка утеплителя поверх грунта позволяет сократить тепловые потери на первом этаже

Состав и характеристики грунта, гидрологические и метеорологические условия в разных климатических зонах, требования к дизайну помещений вынуждают домовладельцев задумываться об обустройстве бетонных полов на первом этаже дома.

Строительная конструкция:

• предотвращает потери тепла, экономя денежные средства на оплату энергоносителей;
• препятствует проникновению в дом влаги и грунтовых вод, предотвращает развитие плесени и грибка;
• служит основой для финишного покрытия;
• помогает быстро и равномерно прогреть весь объём помещения;
• изолирует постройку от посторонних шумов в низком диапазоне, издаваемых проезжающим транспортом.

К возведению полов по грунту с утеплением следует отнестись ответственно — при нарушениях в работе отопительной системы придётся демонтировать бетонную стяжку, что является дорогостоящей и трудоёмкой процедурой.

В местности с высоким уровнем грунтовых вод неправильная технология не позволит защитить строение от затопления первого этажа.

Приняв решение делать тёплый пол, приступают к расчётам, заготовке материалов и инструментов.

Настил из досок

Самый бюджетный пол по грунту на ленточном фундаменте сооружается из досок. Деревянные конструкции имеют большое количество плюсов. Их можно строить в домах из дерева, камня, кирпича и бетонных блоков.

Преимущества деревянных конструкций:

• обходятся дешевле бетонной стяжки;
• балки из древесины можно установить самостоятельно;
• для строительства опорной конструкции и дощатого пола не нужны сложные специфические материалы, инструменты:
• конструкции из древесины оказывают меньше давления на фундамент дома, чем бетонная стяжка.

Негативные стороны чернового настила из досок:

• Древесина быстрее выходит из строя, чем бетон. Она сгнивает под воздействием влаги, грибка.
• Доски быстро загораются.
• Дерево неустойчиво к воздействию влаги.

Для защиты дерева от вредных насекомых, инфекций строительный материал подвергают обработке антисептиками, смолами и другими пропитками. Хорошо просушенная древесина служит до полувека.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

• крупным песком и щебнем;
• теплоизоляция с фольгированным алюминиевым слоем;
• армированными трубами;
• крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
• демпферной лентой;
• армированной сеткой или фиброй;
• корректором и распределительным шкафом;
• самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

1. Размер помещения.
2. Материал, из которого изготовлены стены.
3. Вид изоляции.
4. Тип полового покрытия.
5. Материал труб, и их диаметр.
6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Это интересно: Настил фанеры на деревянный пол: объясняем по полочкам

Как сделать своими руками?

Существует три основных метода создания полов по грунту, если здание возводилось на ленточном основании. У каждого из них есть свои преимущества и нюансы, однако все они отличаются хорошей несущей способностью.

Деревянный настил

Наиболее простой способ, который требует наименьших финансовых затрат. Для опоры конструкции потребуются столбики, размещаемые на поверхности грунта так, чтобы создать опорную систему для деревянных лаг.

Между столбиками необходимо засыпать керамзит, иногда можно оставить пространство пустым, но тогда потребуются отверстия для вентиляции.

Лаги обязательно выравниваются, чтобы плоскость опор оказалась абсолютно ровной, после чего производится настил чернового пола. На него укладывается пленка, обеспечивающая паро- и гидроизоляцию, и стандартная подложка.

В качестве чистового напольного покрытия может использоваться ламинат, линолеум или же монтируется пол из материала по желанию владельца.

Сухая стяжка

Этот вариант обеспечивает хороший результат в минимальные сроки. Работы, которые требуется провести:

1. Насыпается песчано-гравийная подушка, где составляющие располагаются слоями по двадцать сантиметров толщиной, тщательно трамбуются, после чего на них укладывается полотно геотекстильного материала.
2. Устанавливается армирующая сетка, на которую заливается бетонная смесь для черновой стяжки.
3. Следующим слоем укладывается гидроизоляционная пленка – полотна находят друг на друга на десять-пятнадцать сантиметров, стыки прорабатываются строительным скотчем, края выводятся на стену на высоту в двадцать сантиметров.
4. Устанавливаются штукатурные профили или иные конструкции, которые будут маяками, позволяющими сформировать ровную поверхность.
5. Засыпается керамзит, выравнивается согласно ранее установленным маякам.
6. Монтируется черновой пол. Для него используют гипсокартон или фанерные листы. Наиболее подходящим эксперты считают шпунтованный гипсокартон, который надежно соединяется в единое полотно благодаря специальному профилю.

Бетонная стяжка

Данный метод оказывается более трудоемким, чем остальные. Применять его рекомендуется, если температура воздуха не опускается ниже пяти градусов, на поверхность не будет светить солнце, а площадка подготовлена к проведению работ.

Алгоритм устройства стяжки таков:

1. Высыпается около десяти-двадцати сантиметров песка для создания подушки. Слой может быть больше, но не превышать 60 см. Проводится утрамбовка для максимальной плотности, например, как на нахоженной дороге.
2. На получившейся подушке формируется слой гравия или щебня, толщина которого аналогична песчаному. Проводится утрамбовка.
3. Укладывается внахлест геотекстильное полотно, напуск по пятнадцать сантиметров. Такой же делают на стены фундамента.
4. По периметру монтируется демпфирующий слой.
5. Проводится армирование специальной сеткой из стекловолокна или металлической арматуры, после чего заливается бетонный состав. Теперь понадобится выдержать время до полного затвердевания смеси.
6. Укладывается гидроизоляция. Подойдет как рубероид в сочетании с мастикой из битума, либо современные пропитки.
7. Прокладывается слой утеплителя. Специалисты рекомендуют пеноплекс, так как он плотный и прекрасно справляется с нагрузками.
8. Размещается паро-гидроизоляционная пленка с напуском на стены. Нахлест до пятнадцати сантиметров, на стены – до двадцати. Все стыки прорабатываются строительным скотчем.
9. Устанавливается армирующая сетка для чистовой заливки. Бетонный слой не превышает десяти сантиметров.

Если владелец здания запланировал устройство теплого пола, то трубопроводы и прочие необходимые коммуникации укладываются до заливки бетоном. Необходимо удостовериться, что все соединения выдерживают нагрузку и выполнены с требуемым запасом прочности.

Расчеты и нюансы монтажа теплого пола

Расчет числа комплектующих и основных материалов делается на основе ряда данных:

• Площадь помещения, где будет устроена система, высота потолков.
• Материалы внешних стен, перегородок и перекрытий.
• Особенности напольного покрытия, его теплопроводные свойства.
• Габариты и материал изготовления труб.
• Мощность котла или центрального отопительного источника.
• Необходимая температура нагрева.

Последний параметр для водяного теплого пола в частном доме или квартире рассчитывается с учетом типа помещения и целей его использования. Так, для рабочих помещений и офисов температура варьируется от 21 до 29 градусов, для холлов и вестибюлей – до 30, для санузла – до 33, а для комнат технического и производственного характера – до 37 градусов по Цельсию. После проведения расчетов делаются монтажные схемы с чертежами, которые показывают расположение, способ подключения труб и другие нюансы, важные для правильного устройства отопительной конструкции и точного определения метода работы.

При создании схемы монтажа следует иметь в виду следующие особенности:

• Нельзя монтировать нагревательные устройства в тех местах комнаты, где будет располагаться мебель: предметы из дерева могут рассохнуться под влиянием температуры.
• Длина контура не должна быть больше 90 м.
• Шаг труб варьируется в пределах 10-50 см в зависимости от диаметра.
• Для профилактики перегрева и снижения стоимости обслуживания стоит монтировать терморегуляторы.

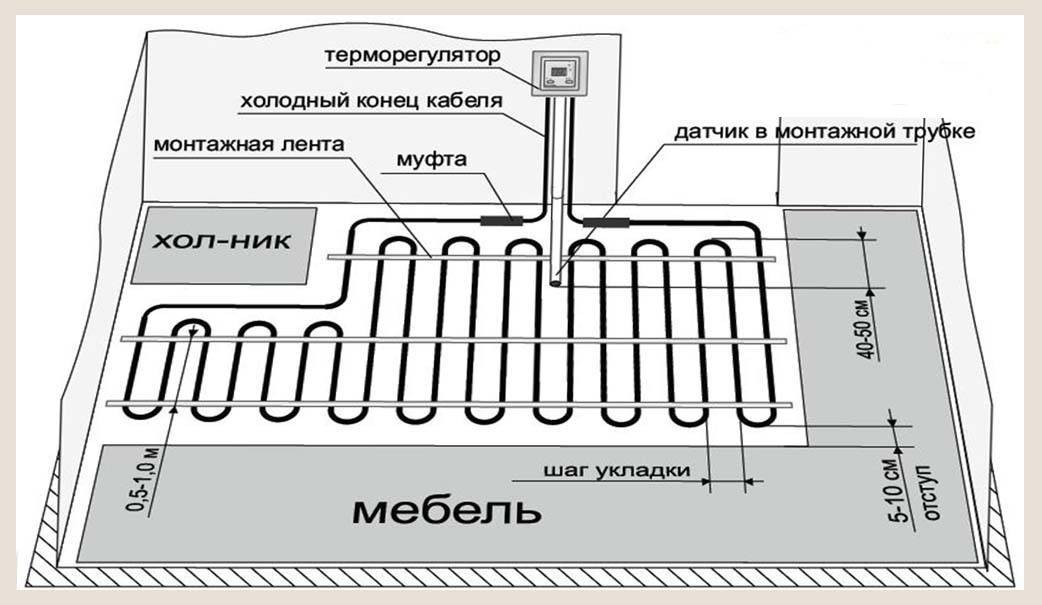

Как расположить теплый пол под мебелью

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

• Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
• Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
• Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
• Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
• После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
• На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
• Сверху необходимо уложить металлизированную гидроизоляцию.
• Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
• Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

• рекомендуемый защитный слой – 1,5 – 3 см;
• общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

• предотвращают усадку смеси при высыхании;
• позволяют снизить толщину стяжки;
• останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

• при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
• при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

• по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
• привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту – часть 1

Watch this video on YouTube

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

Watch this video on YouTube

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ

Watch this video on YouTube

Последовательность создания

Черновой дощатый пол укладывают просто. Поверх грунта делают песчаную подушку, которую устилают геотекстилем. Изолирующий материал перекрывают утеплителем.

Бетонный пол по грунту в частном доме создать сложнее. Заливку делают поверх нескольких слоёв из строительных материалов:

• песок;
• гравий;
• металлическая сетка (можно заменить стеклопластиком);
• десятисантиметровая бетонная стяжка;
• гидроизолирующий материал;
• утеплитель (керамзит, пенопласт, пеноплекс);
• дополнительная защита от влаги;
• верхняя бетонная стяжка.

Последний слой желательно армировать, чтобы избежать растрескивания при высыхании. Если домовладелец решил оборудовать жилище системой «тёплый пол» , конструкцию придётся собрать и настроить до заливки бетонной стяжкой. Так строятся полы по грунту, правильный пирог обеспечивает качественную тепло и гидроизоляцию, устойчивость, износостойкость конструкции.

Песчаная засыпка Источник izhevsk.ru

Инструкция изготовления черновой стяжки для пола по грунту

Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.

Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.

Высотные отметки в проекте

Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.

Использование гидроуровня

Выполнение разметки

Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.

Трамбовка грунта

Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.

Трамбовка песчаной подсыпки

Подушка песчаная

Трамбовка песка виброплитой

Утрамбованная подушка

Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.

Вибротрамбовка

Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.

Щебневая подушка

Шаг 5. Подготовить бетонную смесь.

Ручное замешивание

Самостоятельное изготовление бетонной смеси

Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.

Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.

Готовьте жидкий бетон

Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.

Армирование — порядок и выбор материала

Заливка пола бетоном

Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.

Смачивание стяжки

Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий

Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий

Чистовая стяжка по теплоизоляции
