В чем особенность горизонтальной системы отопления: двухтрубной, однотрубной и как сделать правильную разводку

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

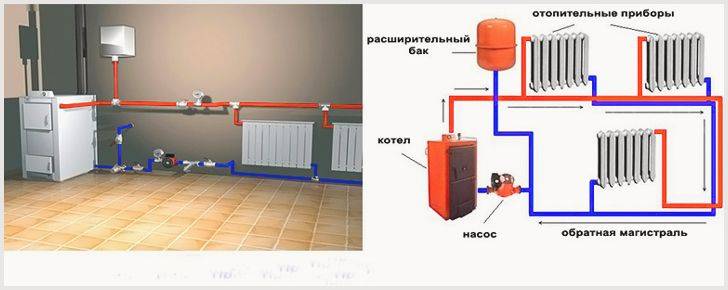

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

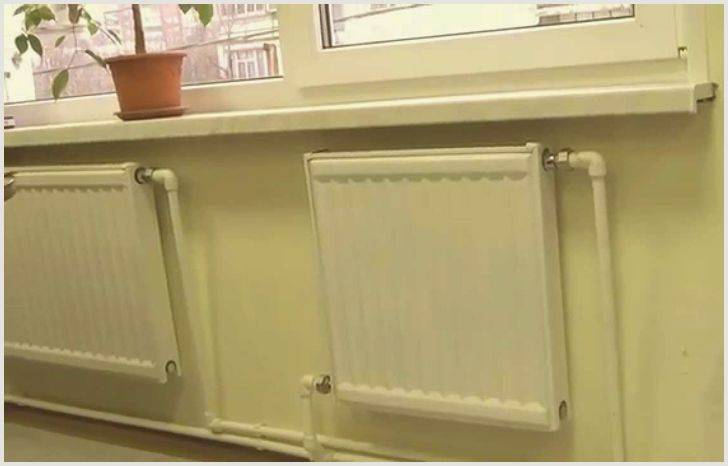

Горизонтальная разводка

Горизонтальная система в одну трубу прокладываться может по полу или под ним, в полу. В этом случае система называется однотрубной системой с нижней разводкой. Но ничто не мешает от котла поднять подачу и спрятать ее под подвесной или натяжной потолок. Тогда, соответственно, разводка называется верхней. При верхней разводке в двухэтажном доме от одной подачи можно установить радиаторы, как на верхнем этаже, так и на нижнем. Чтобы не очень «светить» подводку на нижнем этаже, ее можно спрятать в стены. Неплохо такой способ разводки реализовывается из полуподвального помещения, в которых обычно располагаются технические помещения. В них требования по эстетике гораздо ниже и трубы подводки к радиаторам можно не прятать. А на верхнем этаже из пола выходят небольшие отрезки трубы, которые можно подвести прямо к отопительным приборам.

Однотрубная система с нижней раздачей

При нижней разводке однотрубной системы и укладке в пол (под пол) обязательно сделать  хорошую теплоизоляцию – для уменьшения непроизводительных потерь. При укладке поверху, над плинтусами, вид не слишком портится – труба всего одна, правда по сравнению с двухтрубными системами нужен больший диаметр. Сегодня есть специальные плинтуса-короба, которые позволят скрыть трубы без особых усилий и затрат.

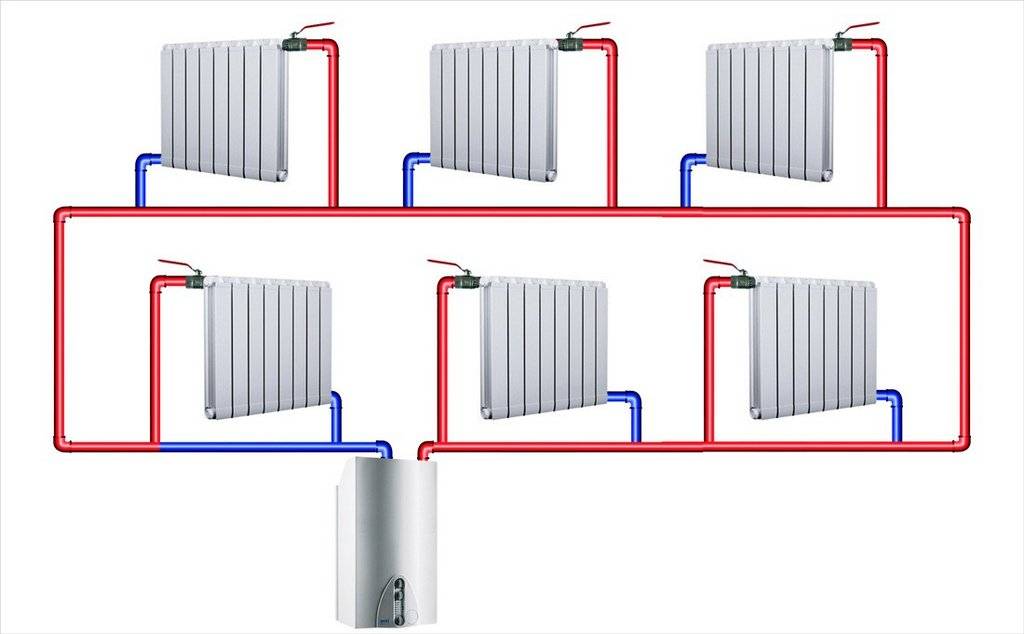

Вариант однотрубной системы. Горизонтальная разводка

При помощи горизонтальной однотрубной разводки может быть организована и система отопления частного двухэтажного дома. В одном из вариантов она выглядит как на рисунке ниже.

Однотрубная схема отопления двухэтажного дома с принудительной циркуляцией

Тут используется принудительная циркуляция – встроен циркуляционный насос. Для нормального функционирования обоих веток врезать стояк подачи на второй этаж желательно до первого радиатора. Так как вверху обычно скапливается теплый воздух, то при подаче теплоносителя одинаковой температуры, на втором этаже будет ощутимо теплее. Для выравнивания температур в каждой ветке перед первым радиатором нужно установить краны, открывая/закрывая которые можно будет регулировать температуру поэтажно. Установленные перед каждой батареей шаровые краны дадут возможность отключать их на время ремонта, а игольчатый кран в перемычке (байпасе) позволяет регулировать температуру на каждом радиаторе, а значит и в каждом помещении. При таком варианте подключения отопительных приборов однотрубная система проявляет свои преимущества в полном объеме.

При обычной врезке, когда контур проходит через каждый из радиаторов, возможности регулировки нет. Потому очень важным в однотрубной системе квартиры или частного дома является установка байпаса – обходного участка трубы.

Подробно о горизонтальных однотрубных системах и типах подключения радиаторов смотрите в видео.

Однотрубную горизонтальную систему можно использовать и с естественной циркуляцией (без насоса). Для этого требуется разгонный коллектор. Горячий теплоноситель поднимают на некоторую высоту. С выхода котла труба с диаметром чуть больше диаметра выходного патрубка поднимается вверх почти до уровня потолка (не менее 1,5 метров над уровнем системы). В верхней точке устанавливается расширительный бачок. Он подсоединяется отрезком трубы 15мм диаметра. Затем подача опускается до уровня входа в радиатор, и далее, по схеме обычного подключения.

Такая петля позволяет создать перепад давления и увеличить скорость движения теплоносителя. Чем выше скорость, тем эффективнее и тише будет работать система: при недостаточной скорости она ощутимо шумит. А скорость будет тем выше, чем выше удастся поднять разгонный коллектор.

При установке однотрубной системы в 2-х этажном доме надобность в разгонном коллекторе отпадает: в этом случае однотрубная система без насоса будет функционировать бесшумно, за счет «разгона», который придает ей кольцо на втором этаже. При монтаже системы с естественной циркуляцией в одно или двухэтажном доме необходимо соблюдение уклона: 1 см на 5 метров трубопровода, а расширительный бачек установить в верхней точке на втором этаже.

Плюсы и минусы схемы отопления ленинградка

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

• наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
• система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
• теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Двухтрубная магистральная разводка

Такая горизонтальная разводка отопления в многоквартирном доме, как понятно из названия, включает в себя две основных магистрали, по одной из которых теплоноситель двигается вперед, а по второй – возвращается к генератору тепла. Теплоотдача осуществляется за счет радиаторов, которые устанавливаются под окнами или возле стен, выходящих на северную сторону, потому что от них исходят самые заметные потоки холода.

Двухтрубная система обязательно комплектуется запорной арматурой. Данные элементы позволяют при необходимости отключать отдельные детали системы без остановки всего отопительного контура. Кроме того, нужны компенсаторы, которые нивелируют негативное воздействие давления. Правильно собранная система может нормально выдерживать максимальное давление и гидроудары, и не замерзнет даже при отрицательной температуре.

Из достоинств такой системы можно отметить:

• Отсутствие разницы температуры на входе и выходе;
• Возможность применения в зданиях любой конфигурации;
• Возможность отключения отдельного участка контура без полной остановки системы.

Разводка труб для теплоснабжения двухэтажного дома

Следующим этапом является выбор способа разводки трубопроводов. Он влияет на скорость прохождения теплоносителя, степень его остывания и возможности регулирования характеристик теплоснабжения.

Проектирование отопления 2 этажного частного дома своими руками выполняется на основе анализа всех факторов. Рассмотрим важнейшие из них, влияющие на выбор разводки подающих магистралей:

• Однотрубная. В системе имеется только один трубопровод, к которому в последовательном порядке подключаются радиаторы. Для однотрубного отопления частного 2х этажного дома своими руками характерно быстрое остывание теплоносителя. Поэтому оно используется для обогрева зданий с небольшой площадью до 80 м²;
• Двухтрубная. Она предназначена для равномерного теплового распределения. Дополнительная обратная магистраль позволяет подключать батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант для низкотемпературной системы отопления 2х этажного частного дома;
• Коллекторная. С ее помощью можно сделать несколько отдельных контуров отопления, подключенных к одному распределительному коллектору. В коллекторной схеме водяного отопления частного 2 этажного дома можно регулировать объем притока горячей воды в каждом отдельном контуре. Недостаток – большое количество необходимых материалов.

Немаловажным моментом является выбор материала изготовления труб. В закрытой схеме отопления 2-х этажного дома рекомендуется использовать полипропиленовые магистрали

Важно учитывать, что максимально допустимая температура горячей воды при этом не должна превышать +90°С

Также обязательным является установка запорной и предохранительной арматуры. К последним относятся воздухоотводчики, спускные клапана и расширительные баки.

В качестве теплоносителя чаще всего применяют воду или антифриз. Последний предпочтителен в том случае, если есть вероятность воздействия низких температур на систему.

Воздушное отопление

Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.

Преимущества воздушного отопления:

— КПД может достигать 90%;

— быстрый прогрев всех комнат, кухни, ванной и т.д.;

— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.

Недостатки воздушного отопления:

— слабая теплоотдача;

— дороговизна обустройства;

— для источника тепла нужно оборудовать дополнительное помещение.

Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Однотрубная система отопления

Преимущества:

• простота проектировки и монтажа;
• экономия материалов в связи с установкой только одной магистрали;
• естественная циркуляция теплоносителя, возможная благодаря высокому давлению.

Недостатки:

• сложный расчет тепловых и гидравлических параметров сети;
• проблематичность устранения допущенных при проектировке ошибок;
• все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
• количество радиаторов на одном стояке ограничено;
• регулировка поступления теплоносителя в отдельную батарею невозможна;
• высокий коэффициент теплопотерь.

Двухтрубная отопительная система

Достоинства:

• возможность установки терморегулятора на каждый радиатор;
• независимость работы элементов сети;
• возможность врезки дополнительных батарей в уже собранную линию;
• простота устранения ошибок, допущенных на стадии проектирования;
• для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
• отсутствие ограничений протяженности контура по длине;
• теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.

Недостатки:

• сложная схема подключения по сравнению с однотрубной;
• больший расход на материалы;
• монтаж требует больших затрат времени и труда.

Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

Какая система отопления лучше: однотрубная или двухтрубная?

Наиболее экономичным будет монтаж однотрубной схемы отопления. Её можно использовать для обогрева небольшого дома. Для большого строения необходима двухтрубная схема подключения радиаторов. Она позволит равномерно прогревать помещения, но обойдётся дороже.

К тому же её работа потребует присутствия циркуляционного насоса, питающегося от электричества.

Если необходима полностью автономная система отопления стоит обратиться к однотрубной схеме и использовать её в подходящих вариантах — вертикальном отоплении по стоякам или в горизонтальном — на каждом этаже вашего дома.

Главный критерий качества работы и правильного выбора системы — это тепло в доме, небольшой расход энергоносителя и надёжность вашего отопления.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Отопительная двухтрубная система

В данной системе тепловой носитель проходит цикл нагревателя к радиаторам и обратно.

В подобной системе два трубопровода: по первому подается и делится горячий тепловой носитель, а по второму – в котел идет назад охлажденная жидкость.

Система из двух труб так делится на горизонтальную и вертикальную.

Плюсы вертикальной системы— при эксплуатации не появляются воздушные пробки, что, правда, выполняют такое подключение достаточно не дешевым. При помощи данной системы можно подсоединить каждый этаж к индивидуальной магистрали.

Для больших приватных домов очень часто применяется горизонтальная система отопления. Тут батареи подсоединяются к горизонтальному трубопроводу.

Воздушные пробки выходят при помощи воздухоотводчиков. Такая система обогрева также делится на системы с верхней и нижней разводкой.

В горизонтальной системе с нижней разводкой нагретый трубопровод размещен в подвальном помещении, а обратный стояк размещен еще ниже.

Дабы сделать лучше циркуляцию котел устанавливают пониже уровня радиаторов, и вдобавок ниже котла размещен обратный стояк. Дабы вывести воздух из сети, в контур включают верхнюю воздушную линию.

В отопительной системе с верхней разводкой верхний трубопровод проходит на чердаке, если у строения покатая крыша.

Преимущество отопительной системы с двумя трубами – это монтаж автотерморегуляторов теплоснабжения, что даёт полную возможность температурные регулировки в индивидуальных помещениях.

Сюда же отнесем независимость работы устройств цепи, которую обеспечивает специальная коллекторная система.

Отличие двухтрубной от системы с одной трубой в том, что в первую можно включать добавочные батареи уже после подсоединения ключевых, а еще возможность продлевания в горизонтальных и вертикальных направлениях.

В отличии от однотрубной, тут также легко можно поправить возможные ошибки.

Недостатки данной системы минимальны, если Вы обладаете необходимым числом финансовых средств и имеете возможность вызвать мастера.

Монтаж системы обогрева с нижней горизонтальной конструкцией разводки трубопровода

Данная система позволяет располагать бачок открытого типа в хорошем теплом месте. Также, имеется возможность соединять расширительный и расходный бачки дают возможность Вам пользоваться горячей водой конкретно из самой системы обогрева.

В системах с циркуляцией принудительного типа для сокращения расхода труб, отводящий и подающий стояки размещены на уровне первого.

1. Угловые соединители по направлению вниз устанавливаются на патрубках котла.

На полу, под стенами устанавливаются две ветви труб. Одна ветка присоединена к подающему выходу котла, а остальная на принимающий выход.

Под каждыми отопительными устройствами устанавливаются тройники, объединяющие их с трубами.
Экстенсивный бачок монтируется в верхней части подающей трубы.
Ко входу бака для нагрева подсоединяется насос, а к насосу подсоединяется свободный конец отводящей трубы.

Монтаж системы обогрева с верхней горизонтальной конструкцией разводки

Недостатки подобной системы заключаются в том, что экстенсивный бачок ставится вне тёплого помещения на потолочном перекрытии.

1. К выходящему из котла отрезку трубы присоединяют угловой соединитель, дабы развернуть трубу вверх.
2. При помощи тройников и уголков устанавливают верхнюю ветку, а тройники закрепляют над отопительными устройствами.
3. Тройники спаивают с верхним отрезком трубы, а в точке пересекания ставят перекрывающий вентиль.
4. После этого, на первом этаже, объединяют нижнюю ветку отводящей трубы, которая собирает в себя все, идущие из нижних батарей, трубы.
5. В байпас устанавливают свободный конец отводящей трубы, который устанавливают в принимающий отрезок трубы.
