Технология бестраншейной прокладки водопровода

Подходящие трубы для прокладки в земле

Маркировка трубы для питьевой воды

Традиционно для этих целей используются сварные или бесшовные стальные изделия, предпочтительно с оцинкованной сталью для защиты от ржавчины. Однако теперь их вытеснили полипропиленовые и пластиковые версии, например «ПНД ПН10». У них много преимуществ:

  • устойчивость к коррозии и экстремальным температурам;
  • простота монтажа: полиэтиленовые трубы легко гнуть.
  • повышение рабочего давления – до десяти атмосфер;

Важное преимущество – дешевая цена. Этот фактор снижает стоимость прокладки пропиленовых труб в земле на погонный метр по сравнению со стальными трубами

Как нужно утеплять трубу?

Существуют различные способы утепления канализационных труб, а также различные современные материалы для этого.

Можно использовать «чулки» из энергофлекса (вспененный полиэтилен), которые можно натянуть на 110 трубу. Толщина стенки такого утеплителя около 1см. Эффект теплоизоляции здесь дает воздушная прослойка из пузырьков воздуха в слое вспененного полиэтилена. Если откровенно, то такое «утепление» в земле практически не работает. Грунт сильно сжимает этот вспененный полиэтилен, сводя практически к нулю воздушную прослойку. Такая «теплоизоляция» делается, скорее, для успокоения хозяина. Мол, дешево и просто. В большинстве случаев это не является катастрофой, поскольку, как я уже сказал, до 10 м трубу можно вообще не утеплять.

Энергофлекс — хороший утеплитель, но для внутренних работ. Или когда труба идет по неутепленному подвальному помещению. Для того, чтобы такое утепление работало в земле, нужно, как минимум, защитить слой утеплителя от давления грунта. Например, трубу диаметром 110 мм утеплить энергофлексом и уложить все это в трубу большего диаметра, например, 160 мм. Такая большая труба будет выполнять роль защиты утеплителя, и трассу таким образом можно вести на значительные расстояния.

Еще вполне рабочий вариант — утеплить трубу энергофлексом, а вокруг трубы насыпать «рубашку» из щебня крупной и средней фракции. Дополнительным утеплителем в этом случае будет воздух между камешками. Именно поэтому мелкий щебень использовать нельзя, там воздуха почти нет. Сверху слоя щебня нужно положить геоткань, и всю трассу сверху засыпать обычным грунтом. Геоткань не даст грунту просыпаться вниз и заполнить промежутки между камешками.

Можно использовать более современные материалы. Например, существует специальная скорлупа из пенопласта с толщиной стенки 5 см. Или скорлупа из экструдированного ППУ, с толщиной слоя 3-5 см. При закапывании трубы в пенопластовой скорлупе есть риск серьезного нарушения уклона — из-за неравномерного продавливания скорлупы грунтом. Поскольку ЭППУ намного жестче — там такой риск меньше. Но такая скорлупа дороже.

Также можно утеплять канализационную трубу с помощью греющего кабеля. Это может быть актуально в северных широтах. В средней полосе это излишне, лучше использовать способы утепления, указанные выше.

  • С каким уклоном нужно укладывать канализационную трубу,
  • какие трубы нужно использовать для земляных работ,
  • как правильно нужно вести канализационную трассу от дома до септика — читайте здесь.

Гидро-, вибропрокол и продавливание

Различают гидро- и вибропроколы. В первом случае в качестве инструмента для продавливания грунта используют водяную струю, которая под большим напором бьет из специального наконечника.

Этот метод особенно эффективен на несвязных песчаных грунтах, легко размываемых под воздействие струи. Он позволяет проделать отверстие диаметром около 50 см за минимальное количество времени. Но максимальная длина скважины при гидропроколе – 30 м.

Вибропрокол, как понятно из названия, осуществляется с помощь вибрационного воздействия. В устройстве для выполнения прокола используются ударно-вибрационно-вдавливающие установки с возбудителями продольно-направленных колебаний.

Статическое вдавливание сочетают с воздействием на грунт ударных импульсов вибромолота. Метод применяется на водонасыщенных и маловлажных песчаных грунтах как для прокладки труб, так и для их извлечения. Диаметр скважины может достигать 50 см, а ее протяженность – 60 м.

Метод продавливания осуществляется с помощью домкратов, как и прокол. Но в этом случае труба направляется в грунт открытым концом. В процессе продвижения конструкции в трубе образуется плотная пробка из грунта, которая затем удаляется.

Для выполнения этого типа работ используют от двух до восьми мощных (на 200-400 тонн) гидродомкратов, для работы которых необходим монтаж упорной стенки с рамой и наголовником.

Продавливание грунта – это бестраншейный метод прокладки труб, который выполняется с помощью специальных гидравлических установок высокой мощности

За смену такое устройство может пройти до 10 метров грунта, а общая длина скважины обычно не превышает 80 метров. Если требуется проложить более длинную трассу, ее разбивают на отдельные участки не более 80 метров.

Этот метод также требует устройства начального и финишного котлована, в которых и устанавливают необходимую гидравлику.

Проходку каждого участка выполняют дважды: в прямом, а затем в обратном направлении. Контроль работы механизмов и качества продавливания ведет оператор, который находится в котловане.

Технически этот метод сложнее, чем обычный прокол, но его можно применять практически на любых грунтах. Диаметр конструкции может достигать 172 см. Выборка керна, сформировавшегося внутри трубы, может производиться вручную или механизированными средствами.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

  • климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
  • технические свойства материалов, используемых при строительстве;
  • специфические особенности трубопровода;
  • глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
  • рельеф местности;
  • максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

  1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
  2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Достоинства и недостатки

К достоинствам полиэтиленовой канализации принято относить:

  • эластичная структура, позволяющая свободно переносить гидроудары;
  • допускается прокладка наружных линий в зимний период;
  • возможна работа в самотечных или напорных системах;
  • рабочий диапазон температур составляет 0-60°;
  • поверхность не позволяет развиваться плесени, грибку, прочим биологическим проявлениям;
  • экологически безопасный материал;
  • устойчивость к химическим составам. Можно перемещать продукты с кислотным или щелочным составом;
  • поверхность полиэтилена практически не покрывается отложениями, известковой накипью. Весь срок службы внутреннее сечение трубопроводов остается неизменным;
  • полная совместимость со всеми разновидностями систем;
  • малый вес, простота сборки;
  • линия практически не нуждается в обслуживании;
  • срок службы составляет 50 лет или больше.

Существуют и недостатки:

  • ПЭ трубопроводы нельзя использовать в открытом виде, поскольку они плохо переносят УФ лучи. ОТ их воздействия материал теряет эластичность, становится хрупким;
  • плохая переносимость масел, жиров;
  • необходимость привлекать опытных монтажников.

Несмотря на некоторые минусы, материал востребован, пользуется высоким спросом.

Методы утепления подземных водопроводов

Существует несколько способов, по которым утепляют водопроводные магистрали, многие используют в быту или только в народном хозяйстве, основные из них:

  • Применение теплоизоляционных материалов. Утеплители, которыми изолируют водопровод от контакта с грунтом, широко используют во всех отраслях народного хозяйства и бытовых условиях, они занимают лидирующее положение по соотношению эффективности и материальных затрат.
  • Электрообогрев. Электрический кабель, оболочка которого нагревается при прохождении переменного тока, является популярным средством для борьбы с промерзанием труб в промышленной сфере и бытовых условиях. Современные самонагревающиеся кабели работают в автоматическом режиме с минимальными энергозатратами благодаря внутреннему устройству, которое увеличивает энергопотребление при снижении температуры окружающей среды. Электрокабели влагоустойчивы и могут работать в воде, поэтому их часто прокладывают внутри водопроводных труб, а сочетание электрообогрева с наружной термоизоляцией — самый эффективный метод борьбы с промерзанием труб.

Варианты укладки обогревательного электрокабеля

  • Непрерывный поток. Движущаяся вода не замерзает, поэтому небольшое регулярное водопотребление или циркуляция по замкнутому контуру способны предотвратить промерзание трубопровода в зимнее время.
  • Обогрев воздухом. Технология применяется в коммунальных службах и промышленной отрасли, для ее реализации подземный водопровод помещают в оболочку из труб большого диаметра, а в пространство между оболочками нагнетают нагретые воздушные массы.

Сравнение лучших утеплителей

Способы бестраншейной прокладки трубопроводов

Осуществить бестраншейную прокладку труб можно различными способами. К наиболее распространенным из всех существующих, относится:

  1. Горизонтально направленное бурение;
  2. Способы продавливания (забивки) и прокалывания;
  3. Санация.

Рассмотрим каждый из вышеперечисленных способов бестраншейной прокладки трубопроводов. При горизонтально направленном бурении (ГНБ) используются специальные буровые установки, посредством которых, получается, осуществить выемку грунта для прокладки трубопроводов на большой глубине.

При этом протяжённость данного способа бестраншейной прокладки, может составлять сотни метров, а диаметр закладываемых труб, быть до 1500 мм. ГНБ — это один из самых эффективных способов бестраншейной укладки труб, поскольку экономия на осуществление работ, здесь достигает 40 и более процентов.

Санация — включает в себя несколько отдельных методов бестраншейной прокладки труб: релайнинг и реновацию. При релайнинге, существующий трубопровод (старая линия) подвергается чистке, после чего она используется для прокладки нового трубопровода.

При реновации, трубопровод также обновляется, только без предварительной чистки линии, а за счет укладки новых труб по предшествующей ранее конструкции.

Что же касается способов продавливания и прокалывания при бестраншейной прокладке труб, то они применяются исключительно при обустройстве новых подземных путей. Недостатком данных методов бестраншейной прокладки трубопроводов является ограниченная длина участка, как правило, не более 100 метров.

Бестраншейная прокладка труб и её преимущества

Бестраншейная прокладка труб имеет массу неоспоримых преимуществ. Ну, во-первых, работы по обустройству подземных путей для трубопровода, можно осуществлять в любое время года. При этом, для выполнения бестраншейной укладки, требуется минимум рабочей силы (нет необходимости рыть котлованы и т. д.).

Ну а благодаря новейшему оборудованию, все вышеперечисленные способы прокладки труб, позволяют увеличить скорость работ во много раз. Так, например, в зависимости от сложности работ и особенностей местности, скорость укладки труб при бестраншейной прокладке, варьируется от 4 и до 40 метров в час.

Но самое главное преимущество данной технологии заключается в том, что при прокладке труб не нарушается целостность участка. Все уже существующие на нем дороги, постройки и растительность, остаются целыми и невредимыми.

Как защитить канализационные трубы от промерзания

  • инженерный;
  • с помощью утеплителя;
  • активный.

Инженерный метод

Инженерный способ является наиболее простым решением вопроса о том, как утеплить трубы канализации на улице. Заключается он в следующем – трубы попросту прокладываются ниже уровня промерзания грунта. Как показывает практика, для этого их порой приходится прокладывать на глубину в 2 м и более. Для каждого региона в зависимости от климата глубина закладки будет своя. Реализуют данный метод следующим образом:

  1. На заданную глубину роют траншею под сливной трубопровод с уклоном в 1см на метр его длины. Глубину можно узнать из специальной таблицы для каждого региона.
  2. На дне вырытой траншеи делают песчаную подушку или подушку из мелкого гравия (размер зерен не более 20 мм), толщиной минимум в 10 см.
  3. Укладывают трубы.
  4. Засыпают их слоем песка или мелкого гравия. Слой должен располагаться над трубой на высоте не менее 20 см и быть тщательно утрамбованным.
  5. Заполняют траншею ранее вынутым грунтом.

Схема прокладки канализационной трубы ниже уровня промерзания

Метод теплоизоляции

Какой утеплитель применять – указано выше. Выбор материала зависит от многих факторов, среди которых, в первую очередь, следует выделить стоимость и теплоизоляционные свойства.

Итак, рассмотрим, как правильно утеплить канализационную трубу. Монтаж наружной сливной системы с использованием теплоизоляционного материала должен выполняться в следующей последовательности:

  1. Размечается место, где будет проходить траншея.
  2. Копается траншея, при этом ее ширина должна быть не менее 60 см, а глубина – соответствовать данным проекта с запасом в 5 – 10 см. Траншея обустраивается с обязательным уклоном (1см на 1 погонный метр) для обеспечения самотека.
  3. На дно траншеи засыпается песок или гравий толщиной не менее 10 см и трамбуется.
  4. Трубопровод собирается на поверхности рядом с траншеей.
  5. Уплотнитель и край трубы обязательно смазываются герметиком.
  6. Утеплитель надевается на трубу и фиксируется (обычно скотчем) для того, чтобы он не сдвигался.
  7. Труба опускается в траншею, засыпается слоем песка или гравия, после чего трамбуется.
  8. Далее окончательно засыпают траншею грунтом, при этом следят, чтобы он не содержал камней, битого стекла или твердого грунта.

Внутренняя канализация, как правило, не утепляется. Теплоизоляции подлежит только выход стояка на крышу дома, поскольку при резком перепаде температур он может просто лопнуть. Материалом для утепления стояка тоже может служить или минвата, или вспененный полистирол.

Теплоизолирующая скорлупа для труб наружной канализации

Активный способ

Наиболее затратным способом теплоизоляции является так называемое активное утепление. Заключается он в прокладке электронагревательных кабелей вдоль труб. Эти кабеля, нагреваясь, отдают тепло трубопроводу и не дают ему замерзнуть. Система нагрева регулируется температурным датчиком с подключенной к нему автоматикой. Как только температура вокруг внешней канализационной системы приближается к нулевой отметке, датчик срабатывает, и кабель нагревает трубопровод. При повышении температуры грунта система автоматически отключается.

Применяя активное утепление на практике, также потребуется устроить систему изоляции, т.к. греющий кабель будет греть землю, а не трубы. Данный метод довольно затратный как при внедрении, так и при эксплуатации, и не всем по карману.

Как утеплить сливную трубу, выходящую на улицу? Самый простой и дешевый метод – это пенопластовая скорлупа, которая ее хорошо утеплит. В быту же чаще используют стекловату, которой просто обматывают сливную трубу и обвязывают скотчем.

Схема обогрева канализационной трубы греющим кабелем

Канализационные трубы утепленные наружные прослужат дольше, если будет внедрен один из способов теплоизоляции, описанных выше. Кроме того, при прокладке системы рекомендуется использовать гладкие трубы, изготовленные из поливинилхлорида и полипропилена с поверхностью оранжевого цвета.

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

Работа поэтапно выглядит так:

Если грунт под дорогой не слишком податливый, то рекомендуют из траншеи-выхода заранее сделать небольшой подкоп, а затем надежно укрепить его досками. Когда почва на месте работы каменистая, то могут возникнуть препятствия, которые придется героически преодолевать.

Начальный этап работ


Пример проекта водоснабжения частного дома Перед тем как проложить водопроводную или канализационную трубу под землей, понадобится сделать проект. Он должен быть максимально точным, в противном случае система трубопровода будет не функциональна.

В проектной документации в обязательном порядке необходимо присутствие такой информации:

  • особенности старой магистрали, если идет замена коммуникаций;
  • качество грунта – легкий, глинистый, каменистый;
  • площадь участка, где будет трубопровод с учетом разветвлений и входов;
  • смета строительных и ремонтных работ.

Прокладка наружного водопровода ведется только на выровненной площадке. Иначе могут возникнуть проблемы с подачей воды из-за трубной деформации.

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

Методы утепления труб

Изоляция труб

требуется теплоизоляция водопроводных труб. Особенно это касается надземной части трубы, расположенной на открытом воздухе и в неотапливаемых помещениях.

В качестве утеплителя следует выбирать негорючий и влагостойкий материал, не разбухающий при контакте с конденсатом. Он должен быть устойчивым к воздействиям окружающей среды, экстремальным температурам.

В качестве листовых материалов используются термоволокно и базальтовая вата. Они хорошо сохраняют тепло, но требуют внешнего гидроизоляционного слоя.

Удобный и экономичный материал – пенополистирол. Его корпуса продаются в хозяйственных магазинах. Все, что нужно, – это завернуть трубку в теплоизоляционную обертку и заклеить ее несколькими слоями изоленты. Теплоизоляторы, сделанные специально для труб, удобны при работе с углами и изгибами.

Пенополистирол используется как для внешних, так и для внутренних работ, при этом он достаточно прочен, что способствует его повторному использованию при необходимости демонтажа системы.

Если поместить сантехнику в другую трубу, между их стенками образуется воздушная подушка, которая задерживает тепло. Но это дополнительная мера, утеплитель все равно нужен.

При соблюдении всех правил проведения подземных коммуникаций можно самостоятельно установить качественный водопровод, который прослужит больше года.

Источник – https://strojdvor.ru/vodosnabzhenie/prokladka-vodoprovoda/

Технология сооружения подземного водопровода

Работы по прокладке любых труб водоснабжения ведутся одним из двух способов: с рытьем траншеи или без нее. Выбор метода зависит от многих факторов: наличия старых коммуникаций, состава просадочного грунта, расположения водонасыщенного слоя. Чтобы не наделать ошибок при установке магистрали своими руками, стоит предварительно уточнить все моменты у специалистов.

Траншейный способ


Если было решено погрузить водопроводную магистраль в предварительно выкопанную траншею, действуют по следующей технологии:

  1. Копается длинная канава глубиной от полутора метров и больше – в зависимости от климата. Ширина – 50 см.
  2. Стенки и дно колеи уплотняются. Поскольку вода будет идти под напором, в отличие от канализации, делать уклон не обязательно.
  3. Засыпается амортизирующая песчано-гравийная подушка примерно на 15 см.
  4. Проводится утепление труб, затем они укладываются на подушку и сочленяются фитингами.
  5. Соединительные узлы покрываются утеплителем.
  6. К концам магистрали подсоединяются выходы для подключения к насосу, если участок оборудован скважиной или к центральной сети, а также к домашней разводке.
  7. Ров засыпается песком, а сверху – землей.

Бестраншейный вариант

Стоимость подобного типа установки выше, но она имеет определенные преимущества. Не нужно изменять ландшафт участка, временные затраты будут меньше.

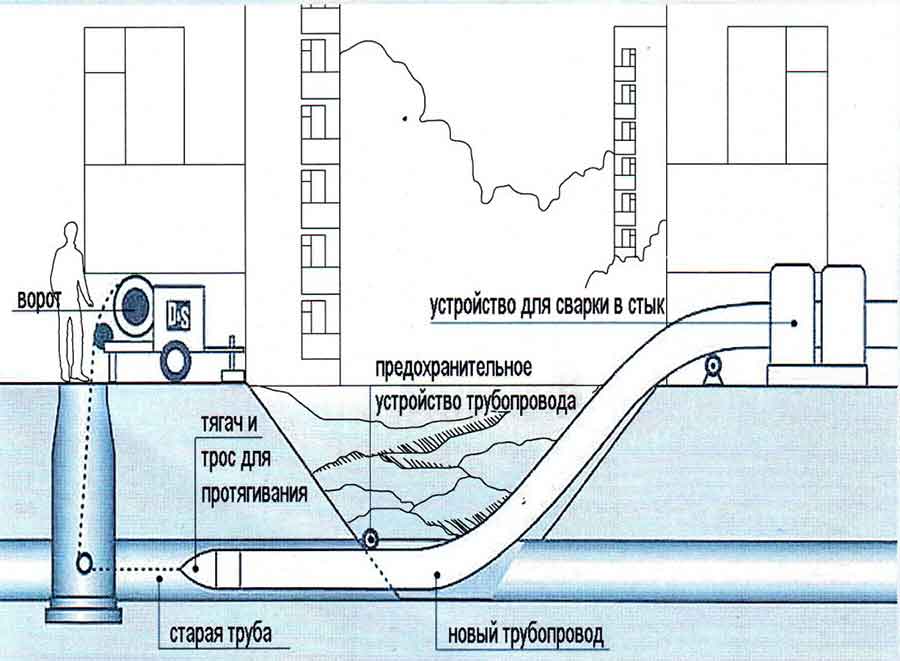

Схема релайнинга трубопровода

Бестраншейный вариант прокладки водопровода имеет три разновидности:

  • Релайнинг. Внутреннее пространство старых труб заполняют новыми из полиэтилена.
  • Реновация. Предполагается одновременный демонтаж старых коммуникаций и замена их новыми. Выполняется в тех случаях, когда бывшие в употреблении трубы недостаточного сечения.
  • Горизонтально направленное бурение. ГНБ осуществляется при диаметрах больше 150 миллиметров. Способ предполагает прокол почвы, не повреждая верхний слой.

Технология прокладки полного водопровода из ПНД-трубы горизонтальным бурением в земле требует использования спецтехники – гидравлического домкрата. Два котлована выкапываются по обеим сторонам объекта, под которым будет проводиться коммуникация. Домкрат размещается с одной из сторон. Он горизонтально забивает сквозь слой почвы трубу, на которую надевается стальной наконечник. После прокладки магистраль подключается к тем же системам, что и в траншейном варианте.

Стоимость работ за метр

Цены на прокладку водопровода зависят от выбранной технологии и от сечения трубы — чем оно больше, тем дороже выйдут работы.

Цена за погонный метр прокладки водопровода в земле:

Вид установкиПримерная стоимость (в рублях)
РелайтингОт 1000
РеновацияОт 1500
Горизонтально направленное бурениеОт 1500
ТраншейныйОт 500

К удорожанию приведет сложность участка, срочность исполнения заказа и дополнительные услуги, например, утепление.

Этапы утепления

Для работ по рытью траншеи, прокладке и утеплению наружной канализации понадобятся:

  • Штыковая и совковая лопаты;
  • Шнур, колышки, строительный уровень;
  • Скотч, силиконовый герметик;
  • Канализационные трубы;
  • Утеплитель.

Монтаж и утепление канализационного трубопровода проводят следующим образом:

С помощью колышков и шнура размечают площадку под траншею. Чем меньше изгибов и поворотов, тем лучше. Роется канава. При стандартном сечении труб 110 мм и ширина должна быть 60 см. Глубина канавы выбирается в зависимости от региона проживания, состояния почвы и толщины утеплителя. К выбранному размеру нужно прибавить еще 10 см для амортизирующего слоя из песка. Также нужно учитывать, что наклон магистрали должен составлять 2 – 3°  по направлению от дома к сливной яме, то есть составлять 2 – 3 см на каждый метр трубы. В ходе выкапывания траншеи можно наткнуться на корни рядом растущих деревьев. Их нужно оставить нетронутыми, чтобы сохранить растительность. На дно канавы насыпают песок слоем 10 – 15 см, увлажняют и тщательно трамбуют. Трубы опускаются в траншею и соединяются друг с другом через раструбы или при помощи соединяющих элементов. Чтобы соединение было герметичным, используют уплотнительные манжеты и силикон. Если трубопровод длинный, через каждые 12 м монтируют ревизионные колодцы. После прокладки всей магистрали на трубы надевается утеплитель, неплотно фиксируется скотчем или металлическими хомутами

Важно, чтобы теплоизолирующей материал был плотно закреплён на трубе и не смещался в сторону. Сверху трубы с утеплителем засыпают песком, утрамбовывая только по бокам коммуникации

Над трубами его не уплотняют, чтобы не повредить утеплитель. Оставшиеся углубление засыпают почвой, причём размещают её холмиком, учитывая дальнейшую усадку грунта.

Видео: Как утеплить трубы канализации в частном доме

Теплоизоляцию канализационных труб целесообразно проводить только в регионах с морозными зимами. При этом нужно грамотно подходить к выбору утеплителя и использовать его согласно инструкции. В южных областях достаточно углубить магистраль ниже точки промерзания почвы.

Подогрев трубы кабелем

Дополнительной мерой защиты от промерзания водопровода при очень суровых условиях может служить утепление водопровода способом подогрева трубы кабелем. Данный метод утепления труб этот заключается в пропуске электрокабеля под теплоизоляционной оболочкой.

В наиболее суровые зимние дни кабель подключается к электропитанию и не дает трубопроводу замерзнуть. Если включать кабель только в дни наиболее низких температур, этот метод поможет пережить без проблем не одну зиму, экономя при этом расход электроэнергии и продлевая жизнь самому кабелю.

Для правильной и экономичной работы всей системы необходима установка реле, отключающего кабель. Некоторые саморегулирующие кабели зачастую не соответствуют своему названию и не отключаются от электропитания вовремя, создавая перерасход электричества.

Этапы монтажа таковы:

  • останавливаем свой выбор на кабеле с наибольшим показателем количества возможных отключений-включений;
  • протягиваем кабель вдоль всего участка трубы, нуждающемся в дополнительном обогреве;
  • можно также обмотать кабель вокруг трубы;
  • для правильного расчета времени включения реле, необходимо знать температуру воды в скважине в пик холодов;
  • подключаем к системе реле и выставляем на нем необходимые температурные показатели;
  • реле включает кабель при значении температуры на два-три градуса ниже замеренной в скважине и отключает при достижении равенства температур трубы и воды в скважине;
  • тщательно изолируем всю конструкцию;
  • можно включать электропитание.

Мы изучили различные варианты утепления водопроводных труб. Для информации по утеплению других видов труб см. как утеплить дымоходную трубу. Надежная защита вашего трубопровода в зимние холода спасет его от промерзания и защитит ваш дом от аварий.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
