Методы настройки датчиков движения для освещения

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Это интересно: Светодиоды серии smd 5630 – технические характеристики и виды использования — выкладываем по полочкам

Полезные советы

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.

Общие рекомендации перед подключением

Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:

1. Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
2. Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
3. Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
4. Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».

Основные рекомендации по монтажу

Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:

1. Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
2. При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
3. Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.

Базовые параметры датчика движения

Помимо изменяемых параметров у каждого датчика движения существует базовый набор, строго заданный производителем, это:

• Ширина охвата.
• Дальность действия.
• Мощность применяемого светильника.
• Способ установки.

Рассмотрим их особенности более подробно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких пределах – от прямого угла до полного круга. Чтобы знать, как правильно настроить его в конкретных условиях, следует прибегнуть к следующим рекомендациям производителя:

• Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
• С той же целью, но на стене — 1800.
• В бытовых условиях достаточно модели с углом по вертикали порядка 200.
• На объектах повышенного контроля и в целях охраны применяются детекторы с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Характеристика прибора указывается в метрах и определяет, на каком расстоянии от сенсора должен располагаться движущийся объект для его инициации. Для помещения его значение минимально — от 2 до 5–6 м, для улицы — до нескольких десятков метров. При этом чем дальше зона покрытия, тем выше вероятность ложных срабатываний, так как требуется весьма чувствительный детектор.

Мощность светильника

Датчик движения, как любой электротехнический прибор, способен пропускать тон заданного номинала. Поэтому подключение к нему ограничивается по суммарной мощности. Например, если прибор рассчитан на 100 Вт, к нему можно подсоединить не более двух ламп по 50 Вт или четырех по 25 Вт и так далее.

Способ монтажа

По способу установки и месту применения датчики движения имеют следующие модификации:

• Корпусные. Выпускаются в стандартном виде и оснащаются специальным кронштейном для закрепления на стенке, столбе, потолочной поверхности или иной конструкции.
• Встраиваемые. Изготавливаются в миниатюрной форме с возможностью скрытного монтажа в незаметных местах.

Кроме того, некоторые модели детекторов идут в едином корпусе со светильником. Это весьма удобно в небольших помещениях или общественных местах, когда раздельная установка детектора и лампочки не целесообразна, трудозатратна или не безопасна.

Рекомендации по установке внутри помещения

• Перед установкой рекомендуется начертить общий план помещений, где будет происходить монтаж, прорисовать наиболее оптимальные зоны охвата, определить траектории движения.
• Нужно избегать прямого попадания света от ламп на датчик движения для того, чтобы не создавать избыточную температуру.
• Исключить из зоны действия прибора:

1. — прозрачные перегородки (для инфракрасных);
2. — крупногабаритные предметы, препятствующие обзору;
3. — приборы отопления, климатическое оборудование, бытовую технику (инфракрасные датчики);

Для больших помещений рекомендуется использовать потолочные устройства с зоной охвата 360⁰, размещенные по центру.

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

—>С целью экономии, а также нормального функционирования уличного освещения нередко устанавливают прожекторы, реагирующие на движение.

Параметры, которые надо настроить

Другую часть параметров датчика можно настроить под конкретные местные условия. Это поможет оптимизировать работу системы освещения и свести к минимуму ложные срабатывания.

1. Сначала выбирают правильный угол установки. Он настраивается таким образом, чтобы объект обнаруживался сразу при входе в контролируемую зону.

2. Во вторую очередь настраивают чувствительность сенсора (регулировочный орган обозначается SENS от слова sensitive). Суть этой регулировки – отстроиться от срабатываний при обнаружении объектов небольшого размера. В большинстве случаев это мелкие животные, для них нет смысла включать освещение.
3. Большинство датчиков оснащено фотореле. Без него сенсор будет срабатывать и в светлое время суток, либо их придется отключать вручную. Порог срабатывания фотореле надо настраивать, чтобы детектор не позволял расходовать электроэнергию днем, но вовремя включил освещение ночью. Орган регулировки маркируется LUX или Day Light (дневной свет).
4. У многих моделей имеется возможность настроить задержку времени отключения. Это удобно при покидании территории – свет погаснет не сразу, позволив человеку или автомобилю удалиться не в полной темноте.

Не все детекторы имеют полный комплект настроек. У некоторых недорогих моделей может не быть настройки времени срабатывания, у других – чувствительности к размерам объектов.

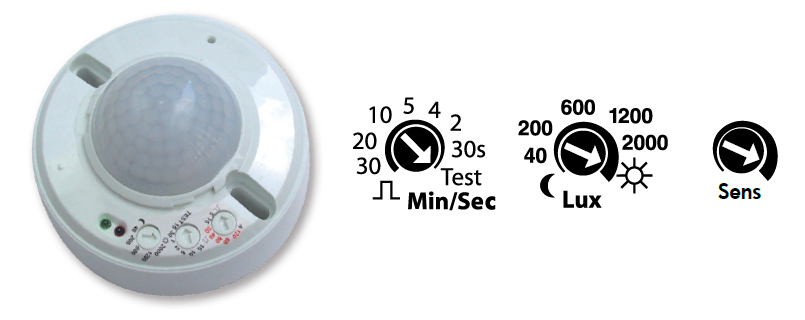

Пример расположения регулировочных органов инфракрасного детектора движения

Разновидности датчиков движения и их особенности в работе

Прежде чем приниматься за настройку параметров датчика движения, необходимо определиться с его типом. От этого во многом будут зависеть рекомендации по месту использования и регулировки его характеристик. Все детекторы разделяются по механизму идентификации движущегося объекта на следующие разновидности:

• Инфракрасные.
• Акустические.
• Микроволновые.
• Ультразвуковые.
• Комбинированные.

По принципу действия все они разделяются на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые. Они состоят из передатчика, посылающего сигнал в пространство в рамках зоны действия, и приемника, принимающего их в случае отражения от объекта. Вторые (инфракрасные и акустические) основаны на считывании теплового излучения от источника движения.

Максимальное распространение в быту получили инфракрасные модели. главные их преимущества — оптимальная стоимость, широкая зона охвата и возможность настройки тремя регуляторами. В помещения большой протяженности рекомендуется устанавливать акустические и ультразвуковые приборы (включаются с большого расстояния), а для охранных систем — микроволновые, так как работают даже через стены.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.





















2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Характеристики

Выбор приборов, которые работают от электросети, обязательно основывается на их технических характеристиках. В частности, рассматривают светочувствительность сенсора, мощность контактов, рабочую зону фотореле и показатели относительно источника питания.

Так, можно выделить 7 основных характеристик:

1. Чаще сенсоры подключают к сети с напряжением в 220 В и частотой 50 Гц. Реже встречаются приборы с источником питания в 12 или 24 В. Для них дополнительно нужно подключать преобразователь напряжения.
2. Коммутационная способность. К фотореле может быть подключено несколько осветительных приборов. Показатель предельной мощности датчика вычисляют исходя из суммарного потребления тока лампами.

Коммутационная способность

1. Порог включения измеряют в люменах. В паспорте сенсора изготовитель указывает диапазон, в котором возможна регулировка.
2. Задержка включения и отключения света также указывается в документации.
3. Мощность потребляют не только осветительные приборы, но и сам датчик. Производитель сообщает о пассивных и активных показателях. Например, ночью это около 5 Вт, а днем до 1 Вт.

Степень защиты (IP) важна как для уличных сенсоров, так и устанавливаемых внутри здания. В любом случае минимум должен быть IP 22. Также при выборе рассматривают габариты приборов, способы установки и подключения, рабочие температуры. Для моделей с выносным датчиком имеет значение допустимая длина кабеля.

Прибор с выносным датчиком

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:
