Схема подключения водонагревательного бака своими руками

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

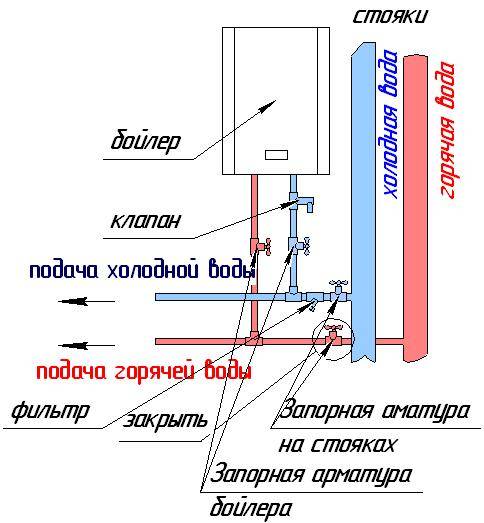

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте

На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору

Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

  • Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
  • Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

  1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
  2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Выбор места

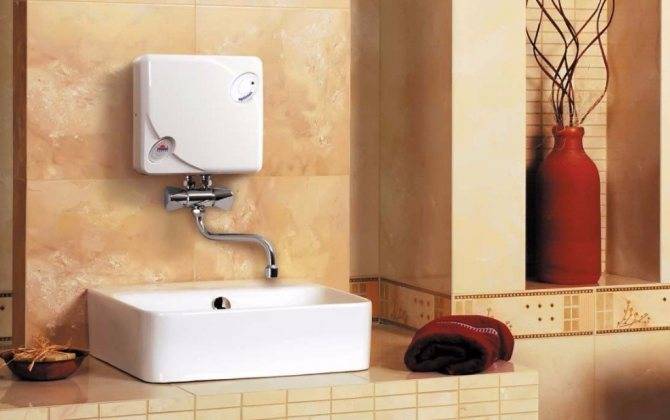

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.


Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды. Обычно это место над или под умывальником, сбоку

При этом учитываются следующие аспекты:

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

  • на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
  • доступ к управлению, регулировке;
  • удобство пользования душем (краном), к которому идёт подключение;
  • удобство подключения к центральному водоснабжению;
  • прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
  • ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Таблица 1

Мощность бойлера, кВт1,02,02,53,03,54,04,55,06,08,09,0
Минимальное сечение жилы, мм211,52,52,52,54444610

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IPIPx0IPx1IPx2IPx3IPx4IPx5IPx6IPx7IPx8
Нет защитыПадение вертикальных капельПадение вертикальных капель под углом 15° от вертикалиБрызги под углом 60° от вертикалиБрызги со всех сторонСтруи со всех сторон под небольшим давлениемСильные потокиВременное погружение (до 1 м)Полное погружение
IP 0xНет защитыIP 00
IP 1xЧастицы > 50 ммIP 10IP 11IP 12
IP 2xЧастицы > 12,5 ммIP 20IP 21IP 22IP 23
IP 3xЧастицы > 2,5 ммIP 30IP 31IP 32IP 33IP 34
IP 4xЧастицы > 1 ммIP 40IP 41IP 42IP 43IP 44
IP 5xПыль частичноIP 50   IP 54IP 65
IP 6xПыль полностьюIP 60    IP 65IP 66IP 67IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВтТип УЗО
до 2,2УЗО 10А
до 3,5УЗО 16А
до 5,5УЗО 25А
до 7,0УЗО 32А
до 8,8УЗО 40А
до 13,8УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВтТип автомата
0,7
1,3
2,210А
3,516А
4,420А
5,525А
7,032А
8,840А
11,050А
13,963А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

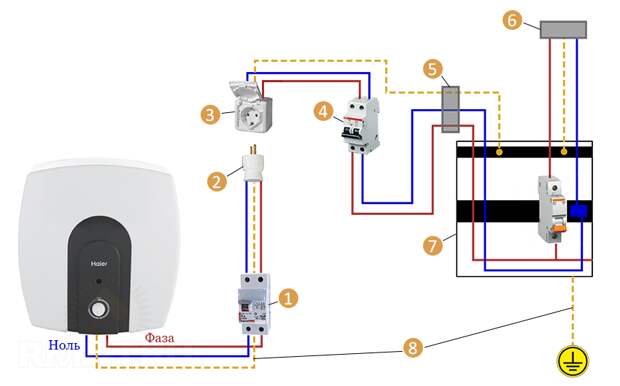

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

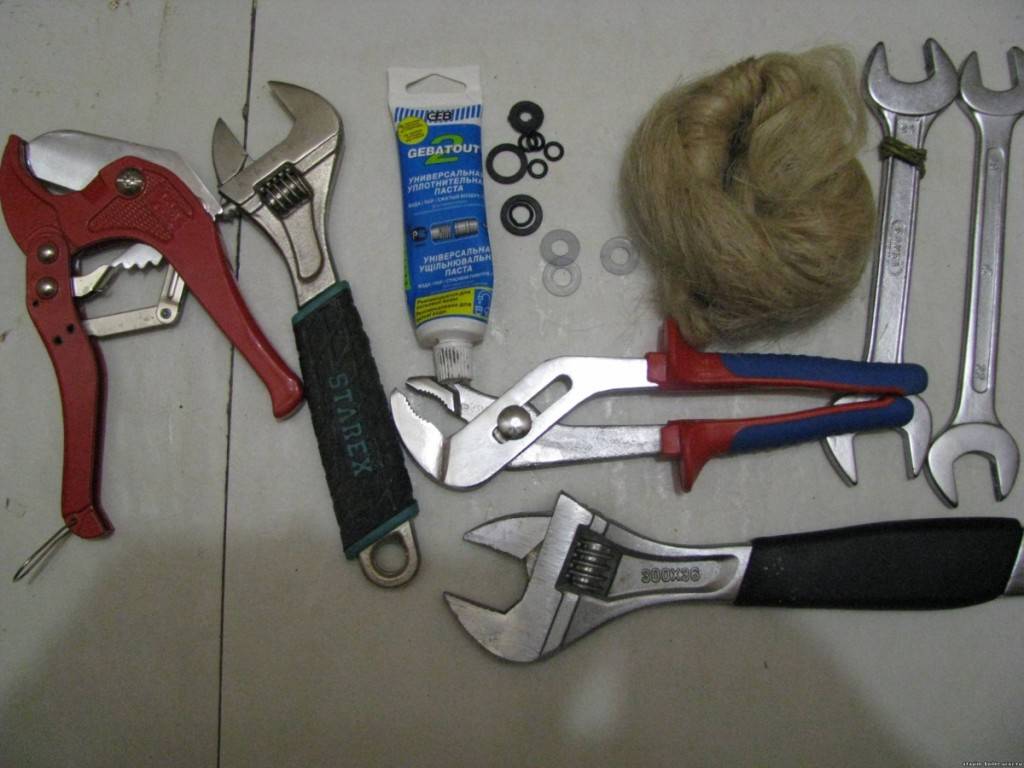

Материалы, которые Вам понадобятся

Вам понадобится:

  • перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
  • маркер;
  • рулетка для измерений;
  • сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
  • защитный клапан;
  • лента ФУМ;
  • дюбеля и крепежные крюки;
  • строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

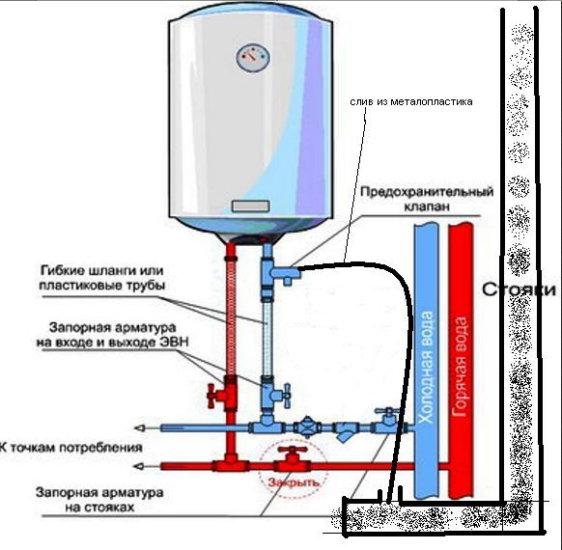

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

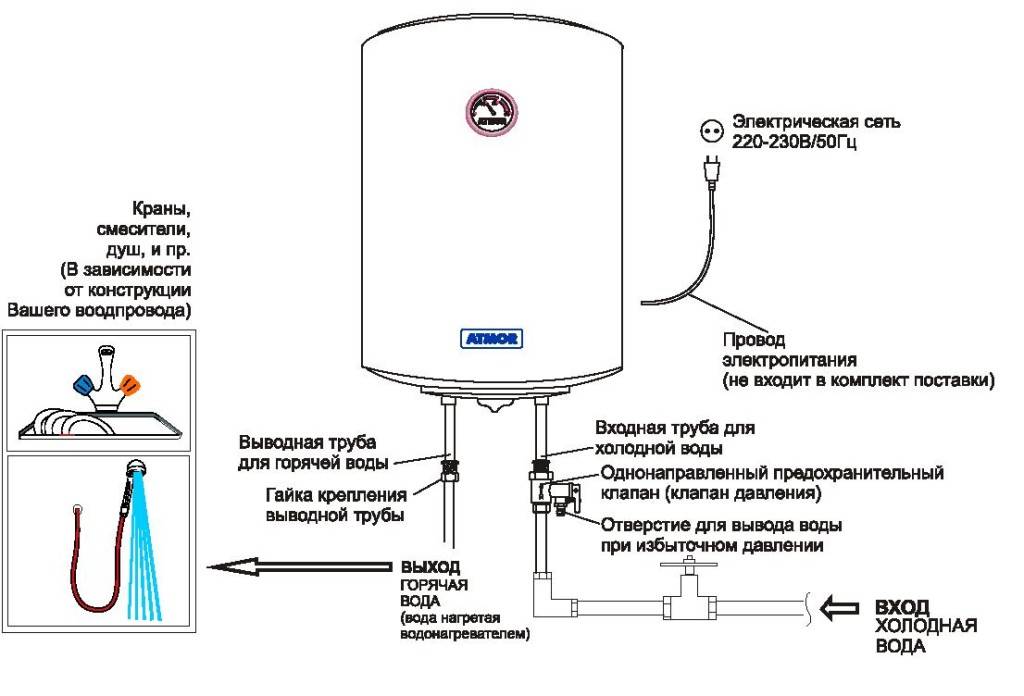

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

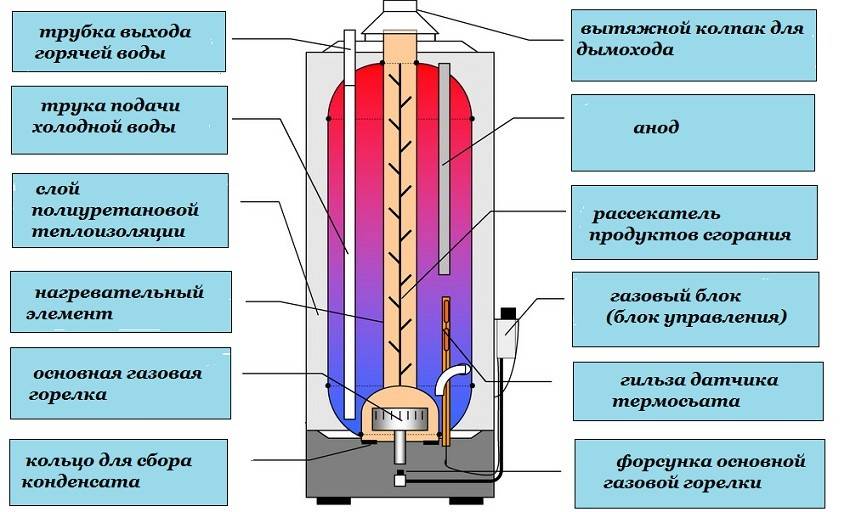

Схема газового водонагревателя

Удачной работы!

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

  1. В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
  2. Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
  3. Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
  4. Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

  • на крюки, закрепленные на стене;
  • на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

  1. При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
  2. В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
  3. На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

  • фазный — на контакт L;
  • нулевой — на N;
  • заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
