Какое давление должно быть в насосной станции

Можно ли отрегулировать давление в системе

Приведение в норму давления воды в системе водопровода до нормативных показателей вполне реализуемо и, по сути, является одним из элементов настройки работы оборудования индивидуального водопровода. Скважинный насос с высоким, или наоборот низким давлением можно отрегулировать и получить необходимое для работы давление.

Для получения необходимого показателя давления в системе водопровода при высоком давлении работающего центробежного насоса применяются:

  • Метод частотного регулирования работы насосного оборудования;
  • Дросселирование;
  • Установка байпаса.

Первый способ сегодня применяется наиболее часто, поскольку не требует установки оборудования в трубопровод, а ограничивается изменением электрической схемы за счет установки регулятора напряжения. Электронное устройство дает возможность уменьшить число оборотов двигателя и как следствие уменьшить подачу воды. Для отдельных моделей центробежных насосов может применяться механический способ уменьшения частоты вращения вала – при помощи редуктора, уменьшаются обороты и КПД электродвигателя. Такое решение чаще всего применяется для насосов промышленного назначения.

Уменьшение давления при помощи дросселя является не чем иным, как установкой элемента, позволяющего уменьшить сечение трубопровода. Установка дросселя в напорную линию водопровода дает возможность существенно снизить давление в системе, при этом КПД насосного оборудования довольно ощутимо снижается. Обычно дроссель устанавливается до места включения гидроаккумулятора, тем самым, делая всю систему системой низкого давления.

Байпас или обходная линия позволяет снизить давление путем увеличения сечения трубопровода на отдельном его участке. Обходная линия включается в отдельный участок, увеличивая, таким образом, внутреннее сечение и тем самым снижая давление в водопроводе после байпаса.

Контроль показателя давления воды в водопроводе во многом дает возможность оценивать общее состояние системы, в то же время этот показатель относительно насосного оборудования дает возможность контролировать состояние скважины и своевременно принимать решения по ее техническому обслуживанию и ремонту насосного оборудования.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа. Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.Распространенные в прошлом открытые расширительные баки имели ряднедостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

  • Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
  • Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;
  • Повышенная коррозия в системе из-за доступа в нее кислорода;
  • Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.Внешний вид экспансоматов и гидроаккмуляторов представлен на рисунках ниже

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то имеет смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать на микро выключатель, который включает насос. Но для того, чтобы система работала долго и отвечала требованиям безопасности, устройство все-таки лучше приобрести в специализированном магазине.

Настройка реле давления насосной станции своими руками – важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электричество, которое расходуется на питание насоса.

Если есть неисправный контакт, то аппарат следует заменить. Большинство часто встречающихся неисправностей можно исправить своими руками, не обращаясь к мастеру. Ремонт реле давления насосной станции легко проводится в домашних условиях.

Насосная станция водоснабжения

Сегодня нам с уважаемым читателем предстоит разобраться в том, какое должно быть давление в насосной станции и что может стать причиной отклонений в ее работе. Мы разберем применяющиеся схемы подключения, типовые неисправности и ошибки монтажа оборудования. Приступим.

Определение и назначение реле давления насосной станции

Реле давления автоматизирует включение и выключение насосной станции

Реле или датчик давления выполняет две функции в работе насосного оборудования – при падении давления до нижнего порога электрическая цепь срабатывает и прибор подает сигнал на включение. При достижении верхнего порога цепь размыкается и выключает насосную станцию. При заводских настройках нижний порог устанавливается на значение от 1,5 до 1,8 бар. Верхний 3 – 3,5 бар. Эти показатели не рекомендуется изменять самостоятельно без веских причин.

Чувствительным органом реле является гибкая резиновая мембрана. Эта деталь при изменении давления изгибается то в одну, то в другую сторону, что приводит к размыканию и замыканию контактов.

Применение мембранного реле сделало работу насосного оборудования автоматизированной, не требующей постоянного вмешательства человека. Помимо этого, увеличился срок службы насосов и компрессоров, так как они перестали работать непрерывно. Перегрев – главный враг приборов, особенно тех, которые не охлаждаются искусственно. Если погружные насосы постоянно находятся в толще воды и за счет этого не перегреваются, то поверхностные насосные станции быстрее выходят из строя и некоторые детали приходится чаще менять.

Установка реле – это безопасная эксплуатация труб, особенно тех, которые сделаны из относительно мягкого материала – пластика, полипропилена. Датчик давления поддерживает его в допустимых пределах. При неконтролируемом повышении возможен разрыв труб. Более того, горячая жидкость, если такую необходимо прокачивать по трубам или отопительным системам, размягчает пластик, и он становится уязвимым к повреждению. Учитывая, что на данный момент большая часть водопроводных труб сделана из полимерных материалов, такие аварии могли бы происходить ежедневно.

Специалисты, которые создавали насосные станции, утверждают, что срок службы прибора зависит не от длительности работы, а от количества циклов включения/выключения. Если имеется накопительный бак большого объема, возможно, станция включится всего один раз в сутки. Но устройства с накопителями не самый удобный способ запасать воду, поэтому было решено укомплектовать насос гидроаккумулятором, который имеет больше преимуществ. Реле можно настроить так, чтобы станция включалась реже или чаще.

Самостоятельная настройка

Необходимо фиксировать показатель давления при выключении и включении, указанный на манометре. После отключения от сети удаляется пластиковая крышка, расположенная на реле (зачастую там имеется лишь один винт). При наличии нескольких крепежных элементов, один из них будет чуть больше другого, и находиться сверху, в то время как меньший будет как бы под ним. За показатель при выключении отвечает верхний винт, который имеет обозначение «Р» и значки «+» и «-». Винт вращается в установленном направлении (в сторону «+» или «-»). А вот сколько понадобится вращений? Для начала хватит и половины оборота, после чего можно приступать к запуску насосной станции. Наблюдаем, при достижении какого показателя он автоматически выключится. Фиксируем изменения и отключаем насос.

Начинаем вращать винт дальше, после чего снова производим запуск, который даст нам еще одно значение. Только так можно максимально эффективно приблизиться к необходимому показателю. Нижний винт будет характеризовать разницу между этими двумя показателями. При установке разницы в давлении необходимо производить те же манипуляции. Разница между показателем выключения и включения не должна превышать 1,5 бар. Чем больше разница, тем выше перепады внутри устройства, что не является приемлемым. При этом выключаться насос будет куда реже, и объем накаченной жидкости будет больше. Это удобно только в случае, если станция способна обеспечить необходимым давлением. Если понадобится установка показателя в 4 бар, то лучше сразу приобрести более мощное устройство.

Проводим настройку гидроаккумулятора

После покупки нового гидравлического бачка, необходимо его правильно установить. Но перед этим следует правильно определить давление внутри основного резервуара и самой системы. Для начала давление подкачивается вручную до 1,5 атм, но если имеется большая утечка, стоимость подобного оборудования может быть существенно снижена поставщиками, дабы сбыть бракованную продукцию. Для того, чтобы убедиться в исправности, необходимо слегка открутить декоративный колпачок, который имеется на каждом золотнике в автомобиле и  проверить уровень давления. При возможности следует использовать все тот же манометр. При этом он может быть как механическим, так и электронным. Корпус может быть изготовлен из высококачественного пластика или металла. В некоторых моделях он является неотъемлемым комплектующим.

Точность этого прибора должна быть максимальной, ведь даже отклонение в 0,5 атм может повлиять на качество работы оборудования. Пластиковые изделия рекомендуется не использовать, так как уровень их погрешности достаточно высок. В большинстве случаев речь идет о моделях китайского производства. Уровень заряда и окружающая температура также могут повлиять на показатели, снимаемые с электрических манометров. Их стоимость слишком высока. Именно поэтому рекомендуется использовать самый обычный автомобильный манометр. Количество делений должно быть минимальным, что позволит произвести более точные измерения. При наличии шкалы на 20 атм, измеряется всего 1 или атм. В этом случае особой точности не будет. Если воздушных масс в резервуаре меньше, то воды там несколько больше. При этом разница между заполненным и пустым бачком будет весьма существенной.

При необходимости, можно поддерживать уровень давления в 1,5 атм, тогда давления будет слегка повышенным. Если речь идет исключительно о бытовом использовании, то достаточным будет показатель в 1 атм. Куда меньший запас жидкости будет в бачке при давлении в 1,5 атм. В этом случае подкачивание будет происходить несколько чаще. При отсутствии электроэнергии жидкости может и не хватить. В этом случае лучше пожертвовать показателем давления, ведь душ с гидромассажем можно использовать и при полном бачке, а вот после его опустошения останется только ванная. Правильный режим будет установлен только после того, как будут расставлены основные приоритеты. Ниже отметки в 1 атм понижать не имеет смысла. Правда, существенно повышать также не стоит. Если давления будет недостаточно, а груша будет наполнена полностью, то она будет соприкасаться со стенками резервуара, что приведет к скорейшей поломке. При повышенном давлении полностью накачать бачок также не получится, так как большую часть пространства будет занимать воздух.

Функции

  1. Для чего используются насосные станции?

Вот список наиболее популярных сценариев применения этих устройств:

Автономное водоснабжение дома из открытого водоема, колодца или скважины;

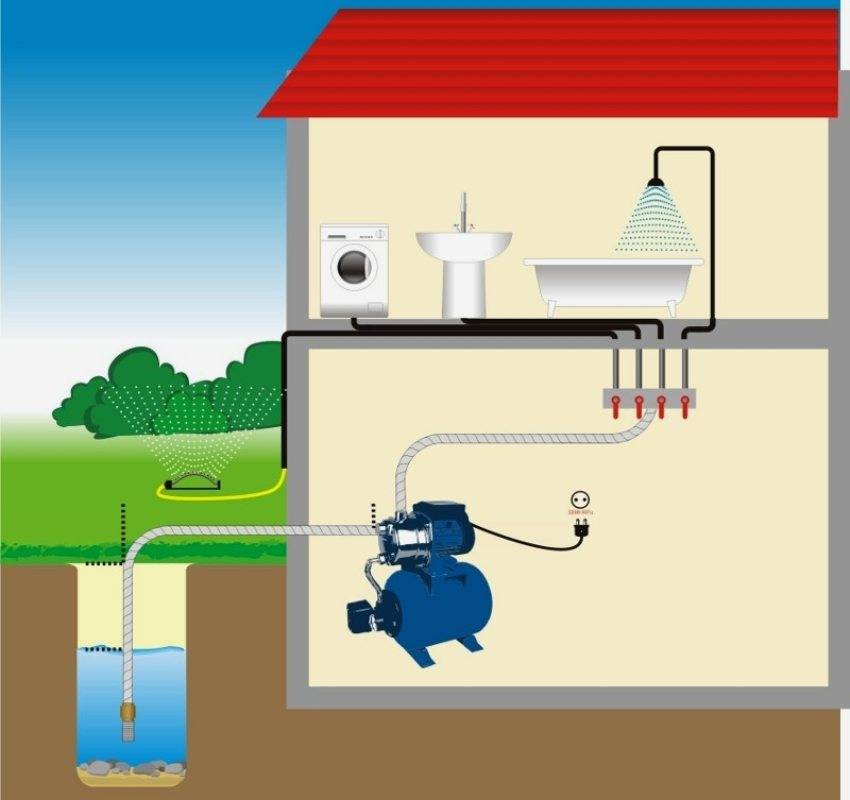

Схема водоснабжения дома с подачей воды из колодца

Резервное водоснабжение из накопительного бака. При отключении централизованной подачи воды и падении напора в локальном водопроводе станция включается автоматически. После возобновления водоснабжения емкость наполняется без участия владельца. Именно такая схема реализована в доме автора статьи;

Резервное водоснабжение из емкости в доме автора

Увеличение напора воды в водопроводе. Насосные станции, повышающие давление воды популярны среди владельцев дач и загородных домов: состояние дачных водопроводов зачастую оставляет желать лучшего.

Станция повышает напор на вводе водопровода в дом

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Как правильно отрегулировать давление в гидроаккумуляторе

Настройка реле давления

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

  1. Давление, при котором включается насос.
  2. Уровень отключения функционирующего агрегата.
  3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

  1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
  2. Гайка большой пружины поворачивается в нужную сторону.
  3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
  4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
  5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
  6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

  1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
  2. Включить насос.
  3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
  4. Отключить насос.
  5. Вращать малую гайку до момента запуска насоса.
  6. Дождаться заполнения бака и отключения насоса.
  7. Открыть воду.
  8. Вращать большую пружину, чтобы установить давление включения.
  9. Включить насос.
  10. Заполнить гидробак водой.
  11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

  • Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
  • Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
  • Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
  • Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
  • В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.

Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.

Разность между показателями включения и выключения носит называние «диапазон давления».

Настройка

При юстировке механических приборов поступают следующим образом:

  1. Снимают крышку реле.
  2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
  3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
  4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

  1. Нажатием кнопки реле переводится в режим настройки.
  2. Выбирается настраиваемый параметр.
  3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Как рассчитать давление

Значение давления воздуха в гидравлическом аккумуляторе устанавливает производитель. При установке агрегата можно самостоятельно рассчитать оптимальный параметр. При этом нужно ориентироваться на высоту подъема воды. Этот показатель исчисляется в метрах.

Существует формула для расчета показателя в гидроаккумуляторе:

Ратм. = (максимальная высота + 6) / 10,

где Ратм. – это минимально допустимое значение давления воздуха, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.

Если показатель будет меньше рассчитанного, то жидкость поднимется в верхнюю часть водопроводной системы. Обычно заводские настройки для систем, используемых в бытовых условиях, составляют 1-1,5 атмосферы. Этот показатель не зависит от емкости бака. Показатель может измениться из-за характеристики мембраны, которые указаны в паспорте.

При использовании гидробака с насосом показатель должен соответствовать нижнему пределу запуска насоса. Пределы включения и выключения насоса нужно отрегулировать с помощью настроек реле

Важно следить за тем, чтобы емкость была наполнено хотя бы на треть. Это предотвратит преждевременный износ агрегата. При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе

Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%

При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе. Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%.

Низкий напор препятствует износу системы, но ограничивает использование приборов. Падение давления ниже 1 бар приводит к растягиванию мембраны. Избыточное давление повышает нагрузку на трубу и элементы системы, что приводит к их повреждению.
