Как сделать проходной выключатель из обычного выключателя

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц. Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

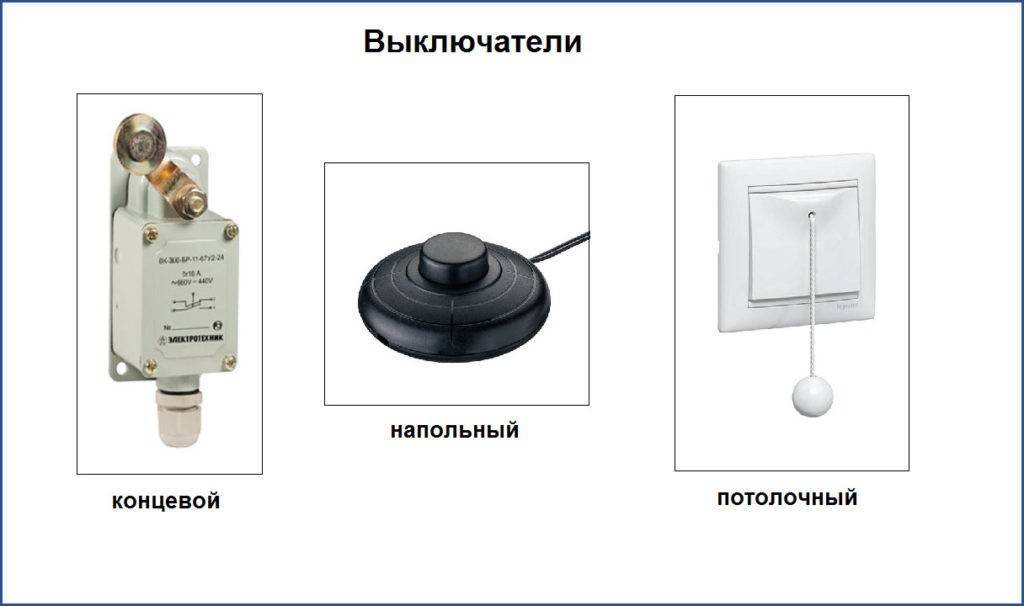

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Переделываем двухклавишный выключатель

Для разборки прибора – поддеваем отверткой клавиши, выкручиваем фиксирующие болты спереди, выкручиваем болты фиксирующую конструкцию сзади, аккуратно снимаем верхнюю крышку. На этом этапе, во-первых, проверяем съемность контакта с зажимом (лучше это спросить у продавца, прежде чем разбирать выключатель), во-вторых, проверяем работоспособность выключателя при развернутом на 180 градусов коромысле (лучше почитать в интернете). Если оба условия выполнимы, можно приступить к созданию проходного выключателя.

Коромысло переворачиваем, а кнопки объединяем в единую синхронно двигающуюся конструкцию. Осталось проверить работоспособность.

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Как сделать проходной выключатель из обычного выключателя? Подробная схема подключения

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее,
  • двухклавишный с подсветкой или без нее,
  • трехклавишный,
  • накладной,
  • встроенный,
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов не запутаться в проводах.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Бижутерия своими руками для начинающих. 2 урок: Концевики

Продолжая цикл статей для начинающих мастеров, мы знакомимся с вами со следующим видом фурнитуры – концевиками. Концевики выполняют важную роль в изготовлении украшений своими руками, так как эти элементы закрепляют и фиксируют ваше изделие. Так как, разновидностей концевиков существует целое множество, рассмотрим самые распространенные виды:

Концевики для тесьмы или ленты

Концевики для тесьмы или ленты изготовлены из жесткого металла. Данные концевики бывают различного размера и расцветки. Чаще всего ими фиксируют браслеты или шейные украшения, пряча в них края лент, кожи, шнуров и т.д.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Варианты подключения проходных выключателей

Чтобы знать точно, как правильно установить проходной выключатель, нужно для начала разобраться со схемами подключения различных типов переключателей с разным количеством осветительных приборов.

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного переключателя является наиболее простой.

Схема подключения проходного выключателя к группе освещения

  • В первую очередь обесточить электросеть и при помощи специального индикатора убедиться в отсутствии напряжения. Только после этого можно приступать к дальнейшим работам.
  • Для реализации схемы к распределительной коробке должно приходить 5 проводов:
  1. питающий – от автомата или пробок;
  2. 3 двухжильных кабеля, идущих непосредственно на выключатели;
  3. подключаемый к осветительному прибору.
  • Концы проводов зачистить от изоляции;
  • Выключатели подключаются в разрыве фазного провода, а нулевой, через распределительную коробку идет на осветительный прибор. Необходимость пропуска фазы через выключатель вызвана тем, чтобы обеспечить безопасность при обслуживании или ремонте осветительного прибора;
  • Индикатором определяем фазовый провод и с помощью скрутки соединяем с одним из проводов первого выключателя (обычно для удобства задействуют провода красного или белого цвета);
  • Далее нулевые клеммы выключателей проводами соединяются между собой (видно на схеме), а отдельный контакт второго выключателя через провод подключается к светильнику;
  • Провод от лампы в распределительной коробке соединяют с нулевым проводом, идущим от электрощита;
  • Визуально проверить правильность соединений, сверяясь с приведенной выше схемой и если все в порядке, то можно подавать питание. Перед подачей питания нужно заизолировать скрутки, уложить аккуратно провода в распредкоробке и закрыть ее крышкой.

Для управления освещением более чем из двух мест понадобится включение в схему одноклавишного перекрестного переключателя.

Схема подключений двухклавишных проходных выключателей

Проходные выключатели с несколькими клавишами предпочтительнее ставить в больших помещениях с несколькими входами и различными осветительными приборами, которые требуется включать одновременно. Наиболее популярно подключение проходного двойного выключателя, позволяющего управлять несколькими группами светильников.

Схема того как подключить двойной проходной выключатель

Проходной переключатель с двумя клавишами представляет собой два одноклавишных переходных выключателя, которые заключены в единый корпус. Соответственно для монтажа и функционирования устройству понадобится шесть проводов, что хорошо видно на схеме двухклавишного проходного выключателя.

Проходные трехклавишные выключатели

Схема освещения с использованием трехклавишного проходного выключателя довольно сложна из-за наличия в ней большого количества проводов. Однако данные коммутирующие устройства пользуются популярностью, поскольку позволяют управлять тремя различными группами освещения из одной точки доступа.

В электросхеме подключения тройные проходные выключатели обычно представляют собой двухклавишный и одноклавишный переключатели.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.
