Как правильно сделать вентиляцию в погребе и подвале своими руками

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

Возможность построить самостоятельно.
Небольшая стоимость.
Не используются энергоносители.
После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

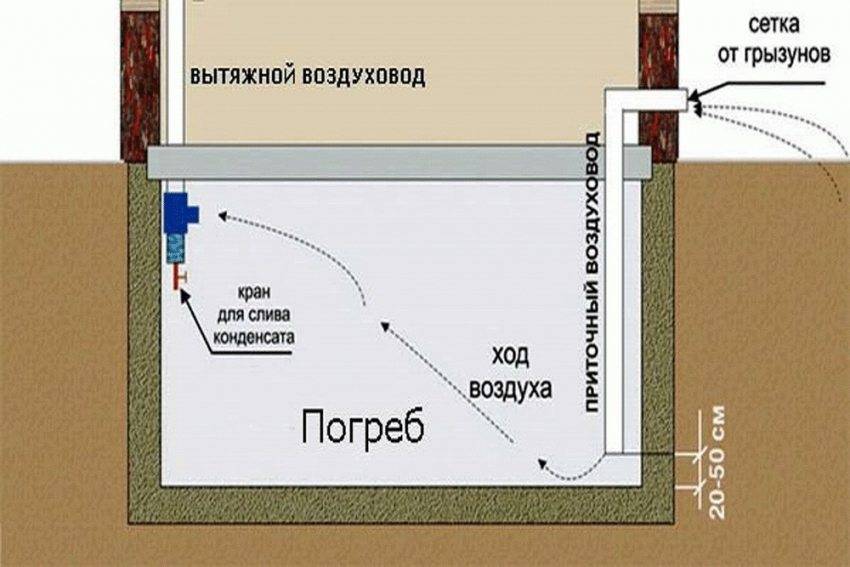

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

Приточная труба – обеспечивает подачу воздуха.
Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
Входной участок трубы располагается на высоте 20 – 30 см от пола.
Вытяжная труба на расстоянии 0 – 10 см от потолка.
Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

измерить площадь подвального помещения;
разделить площадь на 26 см2;
умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Перемерзание трубы зимой

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является соразмерность сечения воздуховода площади помещения, где он устанавливается. Рассчитать нужный размер трубы несложно.

Специалисты советуют в подсчетах придерживаться следующего правила: на 1 кв.м. подвального помещения необходимо 26 кв.см. сечения.

Получается, что на каждый сантиметр диаметра трубы приходится 13 кв. см. сечения. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреба × 26) ÷ 13

Например, если квадратура (S) помещения составляет 8 кв.м., то получается, что для погреба необходимо приобрести трубу диаметром 16 см.

(8×26) =208÷13=16 см.

Если в погребе монтируется однотрубная вентиляция, то диаметр воздуховода должен быть больше. В таком случае для подвала этой площади рекомендуется использовать трубу сечением 17 см.

Вам также может быть интересна информация о расчете площади воздуховодов, рассмотренная в другой нашей статье.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

воздуховоды;
соединительные элементы;
герметик;
решетка;
грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
При выводе трубы через стену на ее конец надевают дефлектор или решетку.

На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
Архитектура дома не предусматривает высоких вентиляционных труб;
В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Особенности создания жилого микроклимата

Причин заняться устройством полноценной, правильно функционирующей системой вентилирования подвальных помещений множество. Они касаются как сохранения конструкции здания, так и обеспечения благоприятной для проживания атмосферы.

Застой воздушных масс, отсутствие проветривания приводят к тому, что грибок и плесень поражают все предметы, находящиеся в помещении – от вещей и продуктов до стен и фундамента.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Кроме определенной температуры и влажности важна и смена воздуха для предупреждения появления гнили или плесени

Для создания комфортного микроклимата в коттедже важно, чтобы и погреб, и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы ее устройства продумываются еще при планировании, когда составляется проект дома

Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен производился независимо от присутствия человека, а в подвале сохранялся комфортный микроклимат, применяют элементарные способы вентиляции – проделывают отдушины и организуют естественное проветривание

Если не брать в учет установку специального электрооборудования, то система вентиляции основана на общеизвестных законах физики: нагретый воздух поднимается вверх и через трубу покидает помещение, а холодный поступает внутрь, замещая его, через вторую трубу.

На этом принципе основана двухтрубная система воздухообмена.

Применяют и более простой вариант с одной трубой – когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через направленную вверх магистраль.

Одно из простых решений для обустройства вентиляции подвала. Схема простая, понятная и доступная, но проектированием ее необходимо заняться заранее, чтобы внедрить в процессе возведения стен и крыши

При устройстве любой системы с использованием вентиляционных труб важно, где организовывать забор воздуха и на какую высоту выводить каналы. Также производят расчет длины и диаметра труб, чтобы вентиляционная система работала с максимальным эффектом

Сухой погреб делаем правильную вентиляцию

Для начала погребок:

Хорошенько вычищаем, просушиваем.
Все стеллажи необходимо разобрать, вынести наверх.
Хорошо вымыть и просушить на солнце.

Продезинфицировать, состав:

неполное ведро холодной воды;
около трёх килограммов извести;
50 г купороса.

Убрать вредителей, какие могли попасть вместе с фруктами и овощами. На 9 м3 погреба берётся:

Три килограмма негашёной извести.
Кладут в какую ни будь ёмкость, и заливают холодной водой.
Сразу надо уйти из погреба и герметично закрыть его.
Повторную обработку нужно сделать через неделю.

Для погреба, с общей площадью (до 10 м2) для обмена воздуха, необходимо взять:

две трубы: сечением 14 x 14 см;
но можно применить и одну: сечение не меньше 16 см.

Сделать её нужно двухканальной. По первому каналу воздух станет пребывать, а по второму уходит. Погреб необходимо оснастить термометром (спиртовым) или психрометром.

Когда погреб в гараже

Правильно выполненная вентиляция в гараже должна:

Гарантировать непрерывный поток свежего воздуха.
Производить вывод всех испарений, тяжёлых запахов и влаги.
Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Естественная — воздухообмен в гаражном помещении выполняется только из-за тепловой конвекции (более тёплый воздух подымается вверх и, выходит, а холодный с улицы заходит). Такой вид вентиляции более популярен и общедоступен. Но совсем непригоден: огромных площадей, летом, морозные зимние дни.

Принудительная — это установка вентилятора. Такая вентиляционная система наиболее продуктивна, но потребует: обязательное электричество, непременные материальные затраты.

Правила установки естественной вентиляции включают:

одну трубу с целью обеспечения прямого потока воздуха;
другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

Трубу провести сквозь пол, кровлю гаража.
Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

Правильный выход трубы должен быть: повыше уровня гаража (более метра).
Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

подвод ближе книзу (35–55 см);
от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе — вентилятора.

Главное:

Выбрать модель, которая может использоваться в условиях увеличенной влажности.
Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Когда погреб в доме

Вентиляционная система погреба гарантирует:

Неплохие условия для сбережения запасов.
Нахождение людей в доме, останется комфортным.

Если вентиляцию установить неверно:

Негативно скажется на здоровье обитателей дома.
Будут распространяться зловония, и сырость.
Этим придётся дышать.

Что можно сделать:

Вынужденная методика: предполагает стационарное приспособление — вентилятор. Это отлично подходит для огромных площадей. Его устанавливают на вытяжную трубу.

Можно использовать и для обычной вентиляции. Например, только периодично: для высушивания погреба. Погреб, который находится под домом наделён некоторыми особенностями: труба проводится только через наземный участок фундамента, вдоль всей стены.

Затем, сквозь весь подвал дома (конечно, если он есть). И непременное условие:

труба обязана быть с наименьшим количеством изломов и изгибов;
как можно меньшую длину;
желательно без всяких расширений и сужений.

Зимой желательно предотвратить, забрасывание снегом приточную трубу. Участок, который останется снаружи, необходимо утеплить. Это предохранит от образования в трубе излишнего конденсата.

Схема воздуховодов подвальной вентиляции

Приточный канал выводится за фасад подвала, устраивается с забором отверстия сеткой. Его обратный вывод, по которому поступает воздух, опускается к полу на дистанцию полметра от последнего.

Для минимизации образования конденсата приточный канал необходимо теплоизолировать снаружи, особенно его «уличную» часть.

Чтобы выяснить потери давления в системе прямых воздуховодов, нужно знать скорость воздуха и использовать этот график

Воздухозаборник вытяжки размещается у потолка, в противоположном от точки расположения приточного отверстия конце помещения. Размещать отверстия вытяжки и приточного канала на одной стороне подвала и на одном уровне бессмысленно.

Поскольку нормативы жилстроительства не допускают использования вертикальных каналов естественной вытяжки под принудительную вентиляцию, заводить на них воздуховоды нельзя.

Случает, когда расположить приточный и вытяжной каналы забора-сброса воздуха по разным сторонам погреба невозможно (имеется лишь одна фасадная стена). Тогда необходимо развести точки воздухозабора и сброса по вертикали на 3 метра и более.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Воздухообмен погреба зимой

Зимний период не является исключением для проветривания погребного пространства. Чтобы помещение не охладилось ниже приемлемого уровня, приточный поток, отведение следует регулировать при помощи заслонок, установленных внутри вентиляционных каналов. Чем ниже температура снаружи, тем сильнее тяга.

С наступлением сильных морозов заслонки необходимо полностью закрывать. В остальное время регулировать приток и отток в соответствии с атмосферными показателями температуры. При необходимости следует прогревать погреб отопительными приборами, чтобы поддерживать температуру +2 – +4⁰ С. Это предотвратит промерзание хранящегося урожая.

Также следует помнить о том, что сильные холода обязательно спровоцируют появление внутри отводной трубы инея, который будет препятствовать прохождению воздухопотока наружу. Воздуховоды рекомендуется прочищать по мере скопления внутри инея.

Для предотвращения промерзания отводного канала рекомендуется утеплить его термоизоляционным материалом. Обмерзание при этом почти полностью исключится. Но может появится скопление конденсата. Решить проблему можно при помощи установки дренажной емкости, которую нужно будет периодически опустошать от жидкости.

Если нет возможности постоянно следить за очищением вытяжки от инея, дренажной емкостью, оптимальным вариантом станет принудительная вытяжная вентиляция, встроенная в вентканал. Она поможет отводу излишней влаги вместе с отработанным воздухопотоком, что исключит скопление конденсата внутри утепленного вентаканала.
