Как сделать самостоятельно замок на откатные, раздвижные ворота

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

  1. приварить 2 петли по краям полотен ворот;
  2. прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
  3. для усиления функций оснастить засов стопором.

Подвесные роликовые откатные ворота из профлиста своими руками.

(фотографии, видео мастер-класс)

Эта модель является ещё одним примером роликовых откатных ворот, но, в отличие от предыдущего варианта, эти ворота являются подвесными. То есть, ролики, закреплённые к верхней части каркаса ворот, вставлены в верхнюю горизонтальную направляющую, расположенную между двумя вертикальными столбами. Ещё одной особенностью этого варианта откатных ворот является то, что верхние ролики и направляющая защищены от дождя небольшой покатистой крышей.

В общем, эти откатные ворота имеют следующую конструкцию:

По краям установлены вертикально два столба из профильной трубы, они соединены между собой перемычкой – направляющей. Таким образом, получается рама из профильной трубы, на верхнее ребро (направляющую) которой вешается каркас ворот, покрытый профнастилом, снизу этот каркас упирается на ролики, установленные на боковых границах рамы. На направляющую устанавливаются небольшие вертикальные столбики, на них установлена крыша ворот (сделанная, кстати, тоже из профнастила).

Пошаговой фото-инструкции по созданию этой модели нет, но я просто не мог вам её не показать, так как это интересная идея создания откатных ворот, заслуживающая вашего внимания.

Фото галерея ключевых элементов конструкции ворот:

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=qRKo-3QDoBIСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=stCMwzHF8rYОригинальное название: Откатные ворота своими руками бюджет 4000р Автор видео: Александр Масленников

Как своими руками сделать металлический каркас для подвесных откатных ворот.

(фотографии, инструкция, видео мастер-класс)

Я как-то слишком незаметно перешёл от консольных откатных ворот к колёсным воротам, но не рассказал вам, при этом, о том, как же создать каркас для этих самых колёсных ворот, но сейчас мы это исправим.

Каркас для колёсных ворот, отличается от каркаса для консольных ворот, по сути, только формой (треугольная часть в данном случае не нужна).

Для создания необходимо нарезать профиль нужных размеров, сложить из полученных деталей раму, и прихватить углы сваркой в двух местах. Затем нужно замерить диагонали изделия и по полученным размерам выложить диагональные перемычки и прихватить их. Места соединения затем покрываются цинкосодержащим грунтом, во избежание возникновения коррозии. После этого уже можно обварить всю конструкцию.

Осталось нанести краску и можно приступать к монтажу ворот.

Пошаговые фото по созданию каркаса колёсных ворот всегда к вашим услугам!

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=vEsTDHxbpRAОригинальное название: Откатные ворота. Комплект для самостоятельного изготовления ворот. Откатные ворота своими руками.Автор видео: KAV Kupivorota

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения. Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить

Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

  • изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
  • определиться с размерами каркаса и составить чертежи;
  • подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

  1. Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
  2. Нет необходимости постоянно расчищать въезд от снега.
  3. Подобная конструкция устойчива к ветру.
  4. Для того чтобы установить ворота, необходимо наличие свободного места вдоль их линии открытия.
  5. Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.
  6. Зимой понадобится регулярно чистить направляющую от снега.

Фирмы, выпускающие готовые комплекты для откатных ворот

Alutech – группа компаний является лидером на рынке роллетных систем и ворот секционного типа в Восточной Европе. Наличие собственных производственных мощностей и высокотехнологичного оборудования позволяет производить широкий ассортимент качественной продукции.

DoorHan – компания представлена как лидер российского рынка, имеющий 8 заводов на территории России. Известна конструкциями ворот собственной разработки.

Welser Profile предприятия этой крупнейшей группы компаний расположены в Европе и Северной Америке. Старейшее в данной нише производство основано в XVII веке как семейная кузница. В настоящее время ее общая производственная площадь превышает полмиллиона квадратных метров.

«Ролтэк» — отечественный производитель по праву гордится тем, что весь цикл производства продукции происходит на территории России. Специализируется на подвесных и откатных воротах.

Компания производит несколько наборов комплектующих для откатных ворот, рассчитанных на створки разной длины и вес от 350 кг до 2 тонн:

  • Ролтэк Микро – набор рассчитан на компактные легкие ворота длиной не более 4 м и весом до 350 кг;
  • Ролтэк Эко выбирают для установки створки длиной 7 м и весом до 500 кг;
  • Ролтэк Евро используют в более тяжелой категории. Он подходит для ворот длиной от 6 до 9 м и весом более 500 кг;
  • Ролтэк Макс рассчитан на очень крупные конструкции, установленные на производствах. С их помощью перекрывают проемы до 18 м в длину. Усиленные балки выдерживают общий вес до 2 тонн.

С комплектующими идет подробная инструкция, которая позволит установить откатные ворота без помощи специалистов. Впоследствии это поможет без труда найти поломку и исправить ее.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

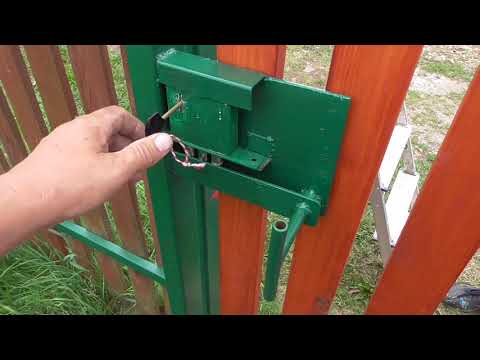

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Другие системы запоров для калитки

В последнее время на дачах повсеместно принято устанавливать звуковые системы, которые подают громкий сигнал в случае проникновения посторонних лиц на территорию. Окна, двери, створки ворот оснащаются чувствительными приборами, реагирующими на любые возможные попытки нарушения их целостности. Такие анализаторы можно устанавливать и на входную калитку. Громкие звуки известят хозяев и всю округу о пришествии посторонних.

Но даже при таких хитроумных системах нужны и традиционные крючки и засовы. На дачах до наших дней широко используются обыкновенные крючки. Это приспособление легко установить.

Чертеж с размерами для изготовления щеколды для калитки

  • проволоку диаметром 4-5 мм;
  • плоскогубцы;
  • слесарный молоток.

Плоскогубцами проволока изгибается по месту расположения крючка. Предварительно ее можно обжечь на открытом огне. Даже каленая проволока будет гнуться, если место сгиба нагреть до красного цвета. После выгибания проволоки готовое изделие снова можно закалить. Для этого нагреть его до достижения малинового цвета, после чего сразу окунуть в холодную воду. Форму и изгибы изделие может иметь самые разные в зависимости от места установки.

Небольшая по размерам щеколда делается из подручных материалов. Это может быть полоса стали, деревянные или другие бруски. Защелка своим просверленным концом крепится к створке калитки.


электромеханический замок

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.


Защелка на складе

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.


Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.


Схема изготовления запора для калитки

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

Запоры с ключами

Самый известный вид замка – навесной. Такие замки были очень распространены раньше, но сейчас их используют редко и, как правило, в декоративных целях, Ведь вскрыть такой замок не представляет никакой трудности и с этой задачей справиться даже начинающий медвежатник. Достаточно лишь обычного рычага или проволочной отмычки. Установить навесной замок не сложнее, чем взломать. Необходимо приделать к внутренней стороне ворот две проушины, в которые и будет вставляться дуга замка.

Типичный навесной замок Источник autoreview.ru

Винтовой замок более надёжен. Главный его элемент – металлический стержень с резьбой под винт. Он вделывается в запорную основу между створками. Такой тип замков сложен и неудобен в использовании, поэтому при всей надёжности не получил большого распространения.

Самыми прочными и удобными считаются ригельные замки. У них сложная конструкция и оснащаются они всевозможными системами запирания (например крабовой). На одной створке устанавливаются язычки, которые при запирании замка зацепляются в специальные пазы, установленные на второй створке. Такие замки можно найти в специализированных магазинах.

Вообще накладные замки подойдут не под всякие ворота. Большую роль тут играет толщина дверей и ровность их поверхности. Снаружи они открываются ключом, и изнутри с помощью защёлки.

Чаще на ворота и калитки устанавливают врезные замки

Но тут важно учитывать материал, из которого изготовлены двери. Они располагаются в специальной выемке, а если таковой нет, то можно приварить металлическую коробку в которую врезается замыкающее устройство

Врезной замок в гаражной двери Источник prodverivdome.ru

В последнее время все популярнее становятся замки с кодовым механизмом открывания. Тут тоже два типа: накладные и навесные. В корпус их конструкции вставляют кодовые механизмы, ползунки и блокаторы. Такой замок открывается при помощи нажатия комбинации цифр, длина которой может варьироваться от двух до восьми знаков.

Также отметим, что к средствам защиты относят всевозможные сигнализационные системы. Основа их работы – датчики, реагирующие на движение. Они устанавливаются в любой части забора, ворот или калитки. При срабатывании система подаёт сигнал в систему безопасности и одновременно издаёт громкий сигнал.

Особенности монтажа

Стандартная процедура установки ручки включает:

  • разметку на полотне калитки;
  • подготовительные работы (просверливание отверстий);
  • крепление изделия.

Установка врезного замка с ручкой

Для монтажа запорного механизма данного типа необходимо:

  • наметить расположение замка на полотне и выпилить в этом месте паз прямоугольной формы;
  • проверить входит ли конструкция в отверстие;
  • просверлить выход для соединительного стержня, в который будет вставлен нажимной рычаг;
  • зафиксировать изделие, дополнительные элементы.

Многообразие ручек для уличных калиток позволяет подобрать подходящий вариант для входной конструкции, который будет отвечать необходимым критериям защиты, безопасности, надежности, эстетичности.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

  1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

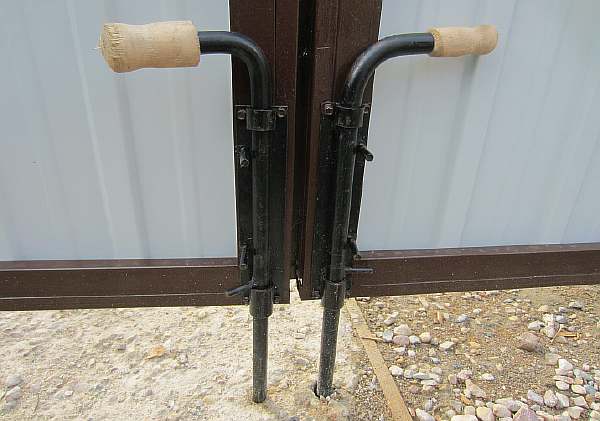

Простой засов вертикального типа на воротах

Различные размеры засов на пружинах для ворот

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Установка запоров для откатных ворот

Засовы фиксаторы

Засов-фиксатор на ворота своими руками можно сделать из запчастей от ГАЗели или подручным материалов:

Вначале нужно присоединить к воротам 2 уголка, в середине которых есть круглое отверстие

Важно, чтобы они были на одинаковом уровне.
В земле под отверстием делается выемка, в которую будет вставляться задвижка. Для увеличения надежности можно закрепить в земле трубу большего диаметра.
Затем в верхнее отверстие вставляют трубу в форме буквы «Г», проводят через нижнее и опускают в углубление в земле.

Вертикальные запоры

Вертикальная задвижка на ворота просто и недолго устанавливается:

  1. Вначале устанавливают трубу на раме или стене возле откатывающихся створок. Они должна быть сверху и снизу закреплена в пазы, но передвигаться в них влево и вправо.
  2. Затем делают паз для рычага на самих воротах.
  3. После к трубке приваривают рычаг, диаметр которого должен помещаться в паз, установленный на воротах.

Пазовый засов с поворотным механизмом

Ещё один способ закрывания для ворот своими руками – пазовый засов с поворотным механизмом. Этапы:

  • с края ворот монтируется поворачивающаяся конструкция;
  • к поворотному механизму прикрепляется паз;
  • паз будет удерживаться фиксатором, который крепится на рамку.

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства

Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома

Засов

Стоит обратить внимание на следующее:

Калитка из сетки Гиттер

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.

Защелка

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Назначение и область эксплуатации засова и шпингалета

По своей функциональности и конструкции засов и шпингалет представляют собой похожие устройства. Их различие заключается в том, что шпингалет также может использоваться для фиксации в закрытом положении оконных рам, небольших лючков и проемов.

Засовы в свою очередь монтируются только на массивных воротах и проходных калитках.

И на засове, и на шпингалете могут быть изготовлены специальные проушины для навесного замка.

Что касается назначения, то оно очевидно: шпингалеты и засовы представляют собой «запорную» часть двери или иной загородки, которая служит для предотвращения доступа в помещение или на территорию.
