Делаем вытяжку для гаража своими руками

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

  • одномоторные;
  • двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства. Сушка – неотъемлемый элемент покрасочной камеры

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

  • схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;

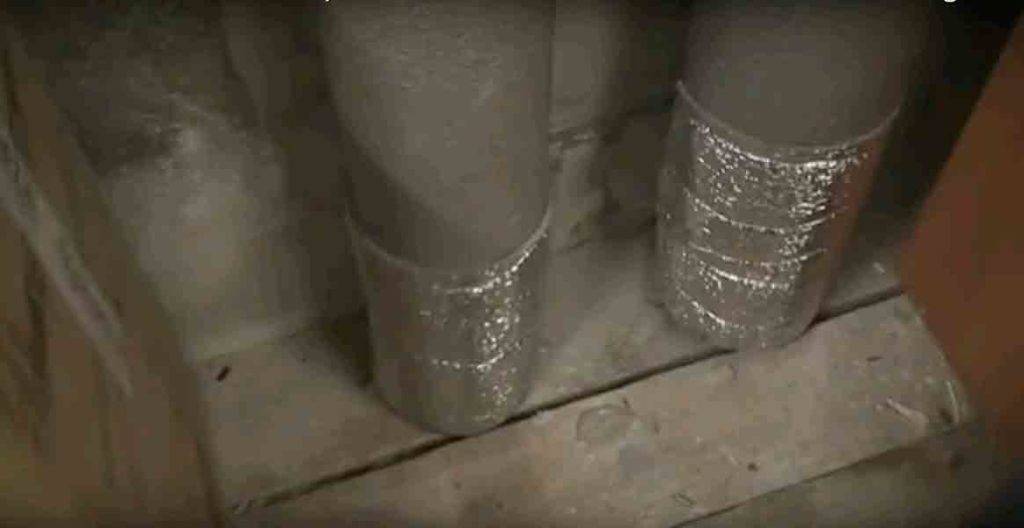

  • трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

  • диаметр должен быть единым по всей длине труб;
  • наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.

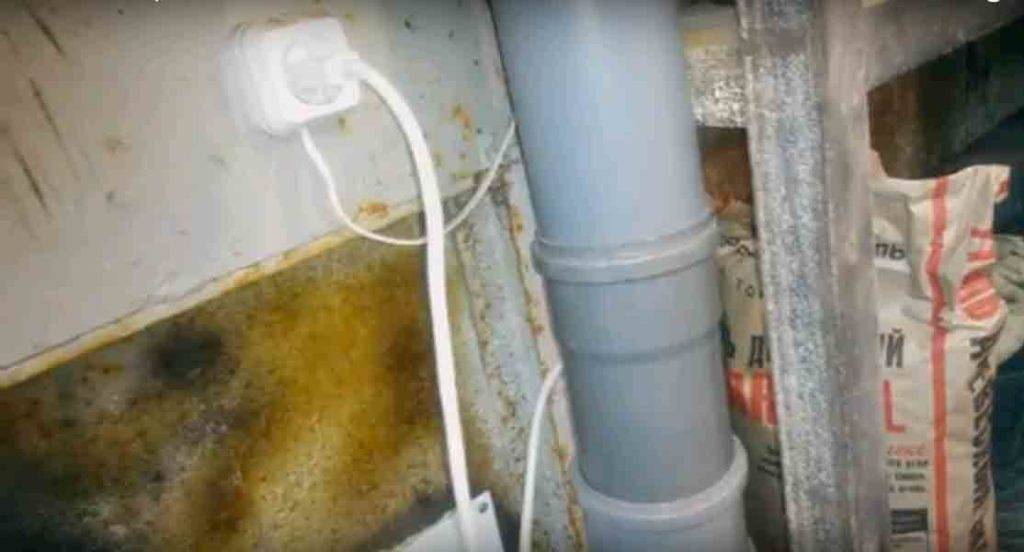

  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

  1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
  2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
  3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

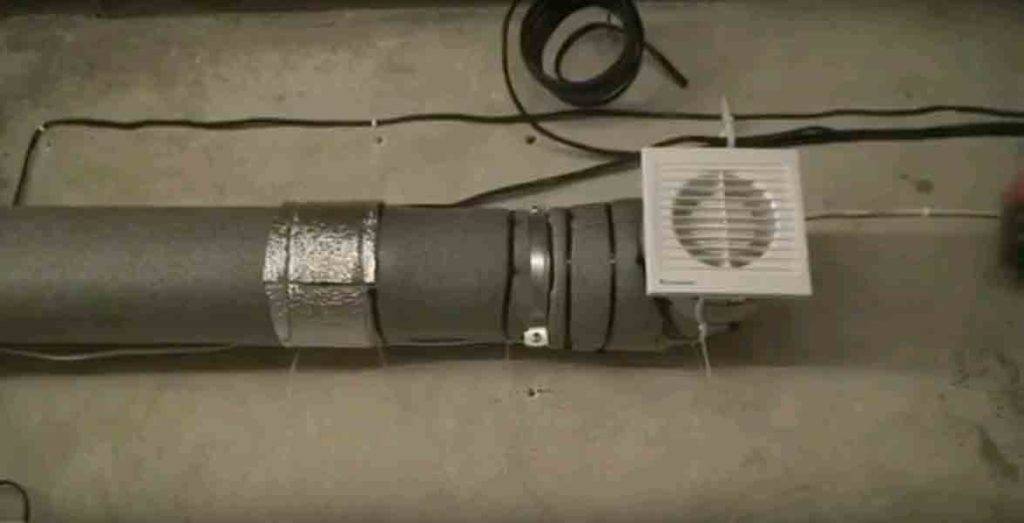

  1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
  2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная


Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

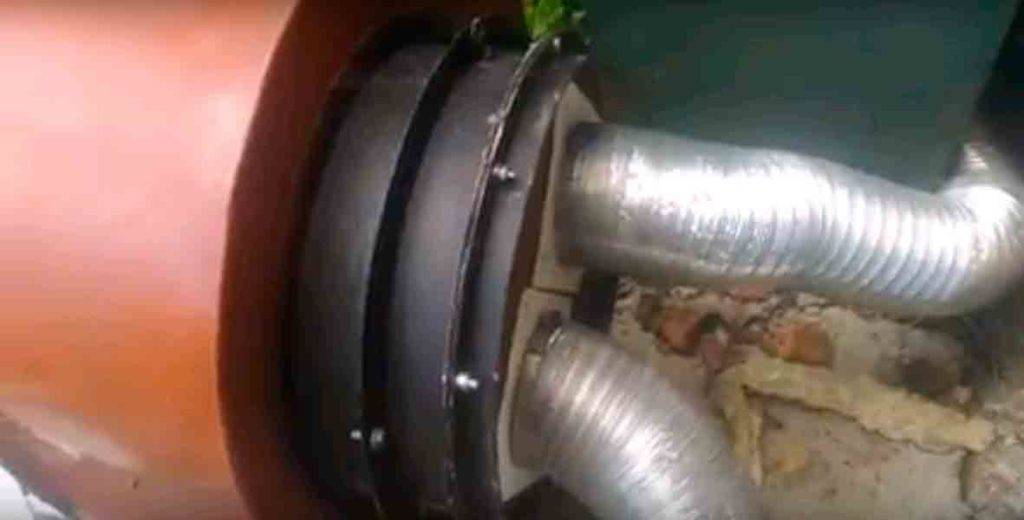

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола

Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки

Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

  • Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
  • В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
  • Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

  • приток – убираются две доски дощатого настила;
  • вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

  • приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
  • вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

  • приточная труба оснащается вентилятором;
  • вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

  1. Разница в плотности холодного и нагретого воздуха.
  2. Воздействие потоков ветра.
  3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

  1. В летнее время циркуляция воздуха заметно снижается.
  2. Из-за резкого изменения давления могут появляться сквозняки.
  3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

  • Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
  • Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
  • Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.
