Выбор материала для внутренней и внешней системы
Раньше все водоснабжение из колодца осуществлялось по металлическим трубам и было достаточно дорогостоящим и в монтаже, и в ремонте. Но теперь современные технологии позволяют выбрать такие материалы:
- Полипропилен. Изделия из пропилена бывают разного диаметра, длины и толщины стенки. Если говорить о трубопроводе, то здесь подойдет армированная стекловолокном. Чаще всего ее используют внутри здания, но и для прокладки в земле от колодца до стен дома тоже можно проложить сеть из пропилена. Особенность материала заключается в отличной сопротивляемости к внешним агрессивным условиям. Полипропилен устойчив к коррозии и не поддаётся гниению. Даже если водопровод замерзнет, труба останется целой и ее не разорвет, как металлическую. Однако есть и существенный минус в монтаже на улице. Дело в том, что пропилен стыкуется при помощи муфтовых соединений, поэтому внутри происходит заужение после пайки, именно в этих местах чаще всего происходит замерзание. Решение проблемы есть – обеспечить хорошую теплоизоляцию и закопать ее глубже в землю. Диаметр, подходящий к дому, составляет 32 мм, а вот внутри можно использовать и 25 мм или даже 20 мм.
- Металлопластик. Не самый лучший вариант. Подходит только внутри здания. За счет своей хрупкости и ненадежности профессионалы не часто используют данный материал. Плюс металлопластика в простоте и легкости монтажа. Не нужны специальные инструменты или знания, все собирается на железные фитинги. Диаметр несколько отличается от того же пропилена, начинается размер от 15 мм до 100 мм. Длина 3-метровой трубы до 32 мм. И 4-метровой от 40 до 100 мм.
- Труба ПВХ выполнена из полимерных соединений, которые широко используются не только при водоотведении и канализации, а также для водоснабжения малого давления. Изделие имеет вид гладкой цилиндрической формы длиной от одного до шести метров. На одном конце имеется раструб с резиновым уплотнением, а с другой «холостой» конец с фаской для лучшего соединения с резинкой. Такая схема подойдет при укладке ее под землей по наружному участку водопровода. Существует несколько обязательных условий монтажа ПВХ. Во-первых, основание, на которое ляжет труба должно быть ровное и утрамбованное, к тому же обсыпано песком. Во-вторых, соединение трубопровода должно происходить последовательно, нельзя допускать обратных или другими словами встречных стыков. В-третьих, после монтажа производится обратная засыпка траншеи защитным слоем песка. ПВХ изготавливают диаметрами 40, 50, 100 мм. Длина в данном случае бывает разная от 30 см (50, 100, 150) до 300 см.
- ПНД-труба. Это применение новых технологий в сфере подведения воды. ПНД достаточно прочный, но в то же время и мягкий материал. Производители закладывают очень долгие сроки гарантии. Выпускаются они скрученные в бухты по 20 и более метров. Диаметры тоже бывают разные – от 32 мм до 76 мм. Размеры, которые подойдут для водопровода. Соединяются они при помощи специальных полиэтиленовых фитингов путем прижимания гайки. ПНД-труба лучше всего подойдет, чтобы подвести воду к дому по улице. Ее можно и закопать в землю, и проложить по поверхности. Изделие доставляется в бухте, ее нужно будет просто размотать и соединить к насосу или опустить прямиком в шахту, если насос стоит в доме. Таким образом, снаружи остается только одно соединение.
1 этап – Поиск воды для колодца – способы и методы
Бытует мнение, что вода есть везде. Утверждение далеко не спорное, ведь все дело в глубине залегания водоносной жилы.
Чтобы определить уровень расположения воды можно использовать несколько способов, как геологических, так и народных:
привлечь специалистов. На основании геологических изысканий;
проконсультироваться у соседей;
дедовский способ поиска воды – понаблюдать за росой. В месте наибольшего скопления росы на участке вода находится максимально близко к поверхности;
использовать метод биолокации (лозоходства). В его основе лежит применение рамки из металлической проволоки или электродов, согнутых в форме буквы «Г». Удерживая в руках длинные концы, нужно дать возможность коротким, вращаться свободно. В том месте где длинные концы перекрестятся находится источник.
Важно! Концы перекрестятся в двух случаях: либо источник находится близко к поверхности, либо же он будет отличаться значительной мощностью потока.
Биолокационные рамки для поиска воды на участке
Совет. Лучше найти две жилы и в месте их пересечения выкопать колодец. Так можно гарантировать поступление воды в достаточном количестве.
Поиск воды для колодца с использованием рамки продемонстрирован на видео
Важно. Рамка реагирует на магнитные поля
Если она демонстрирует активность каждые 1,8метров эти точки нужно нанести на карту и игнорировать.
Совет. Поиск водоносной жилы лучше вести в определенное время года – с июня по сентябрь. В это время уровень залегания воды минимален. И в конкретное время суток: 5-6 утра, 16-17 дня, 20-21 вечера, 24-01 ночи. Кроме того, считается, что выполнять эту процедуру нужно на свежую голову (алкоголь исключается) и голодный желудок.
Глубину залегания водоносной жилы можно определить посредством линейки, золотого кольца и нитки. Используются они просто. На землю кладется линейка. Вдоль нее ведут подвешенное на нити кольцо. Возле отметки, которая будет соответствовать глубине, кольцо начнет раскачиваться. Обычно 1 см. равен 1м. залегания водяного пласта.
Важно! Колодец нельзя обустраивать ближе, чем за 5 м. от строений, чтобы избежать подмывания фундамента
И ближе, чем за 50 от туалета, стоков, выгребной ямы и т.п., чтобы не допустить попадания стоков в воду.

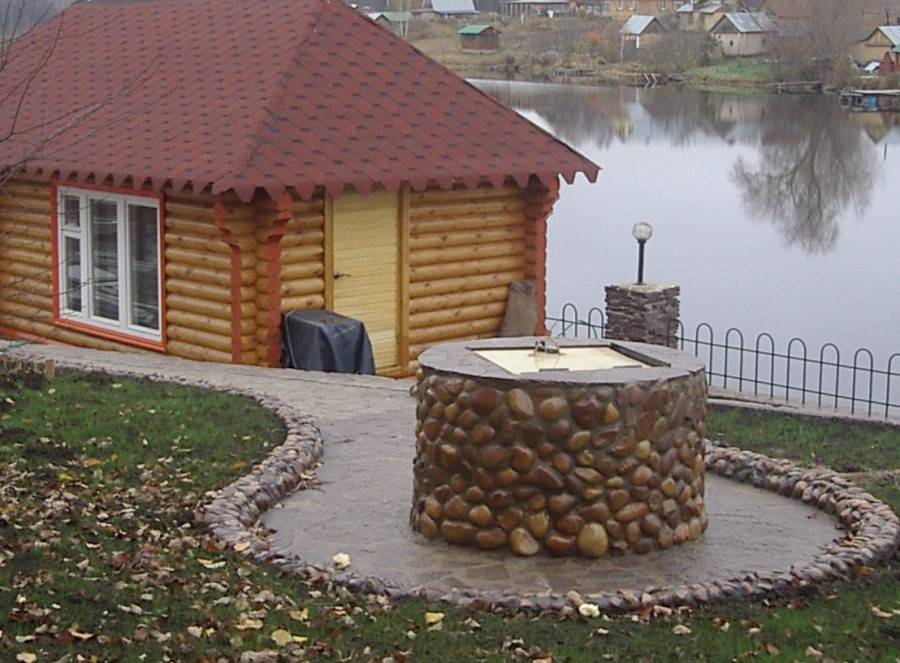

Какие могут быть плюсы у колодца
Если нет колодца, но есть рядом центральное водоснабжение, то можно оттуда подключиться. Но, как правило, это очень затратное дело, поскольку потребуется разрешение от определенных инстанций, а на это могут быть затрачены не только денежные средства, но и нервы.
Для того чтобы сделать колодец самому, не нужно чьего-либо разрешения. На самом деле, это очень простое устройство, но нужно учесть, что придется копать глубоко, глубина такой ямки начинается от 5 метров, а заканчивается может 18 метрами. Все будет зависеть от того, насколько глубоко находится вода относительно поверхности земли.
Самый легкий способ узнать это, просто пройтись по соседям и заглянуть в их колодцы. Хорошо когда подземная вода залегает не глубоко, но если это не так, то выкапывание колодца может потребовать огромных вложений денежных средств. Часто, это единственный способ для того, чтобы обеспечить свою дачу водой.
Качественно сделанный колодец может прослужить полвека. Один из его плюсов это то, что можно пользоваться водой в любое время. Вода поступает в дом с помощью насоса или по старинке – ведрами. Но первый способ более современный, хотя ведра могут понадобиться, если вдруг не будет электроэнергии, но это лучше чем ничего.
Какие трубы подойдут
Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.
ПНД изделия
Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.
Преимущества материала заключаются в следующем:
- Срок пользования — 50 лет.
- Не поддаются коррозии и не гниют.
- Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
- Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
- Удобная сборка.
ПНД, конечно же, имеет несколько недостатков:
- Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
- Низкая прочность — ходить по ним нельзя.
Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.
Трубы отличаются по рабочему давлению:
- Л — легкие, до 2,5 атм.
- СЛ- средне — лёгкие, выдерживают до 4 атм.
- Средние — С, до 8 атм.
- Тяжелые — Т, от 10 атм и выше.
Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.
ПВХ материалы
Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.
Характеристики, которыми обладает материал:
- Используется при температуре от -15 градусов до +45.
- Плохо переносит замерзания.
- Средне чувствителен к ультрафиолету.
У ПВХ труб есть несколько очень важных достоинств:
- Легкий монтаж труб, гибкость.
- Гладкая внутренняя поверхность.
- Не подвержен влиянию коррозии.
- Малогорюч.
Как и у любого материала, у ПВХ труб есть свои минусы:
- Верхний предел +45 градусов.
- Сложен в утилизации, так как вреден.
- Непрочен.
Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.
Полипропиленовые продукты
Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.
Недостаток у полипропиленовых труб один — дорогие фитинги.
Схема дачного колодезного водопровода
Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.

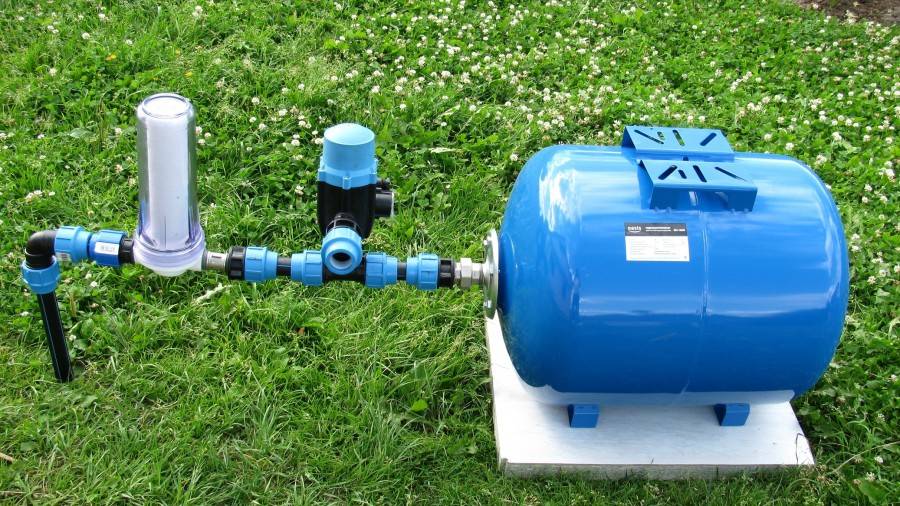

Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:
- Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
- Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
- Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
- Штуцер пятивыводной.
- Манометр.
- Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
- Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
- Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
- Шаровой кран.
- Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.
Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.
Прокладка водопровода.
Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.
Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.
Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.
Размещение и подключение водопроводного оборудования в доме
Чтобы запустить систему потребуется:

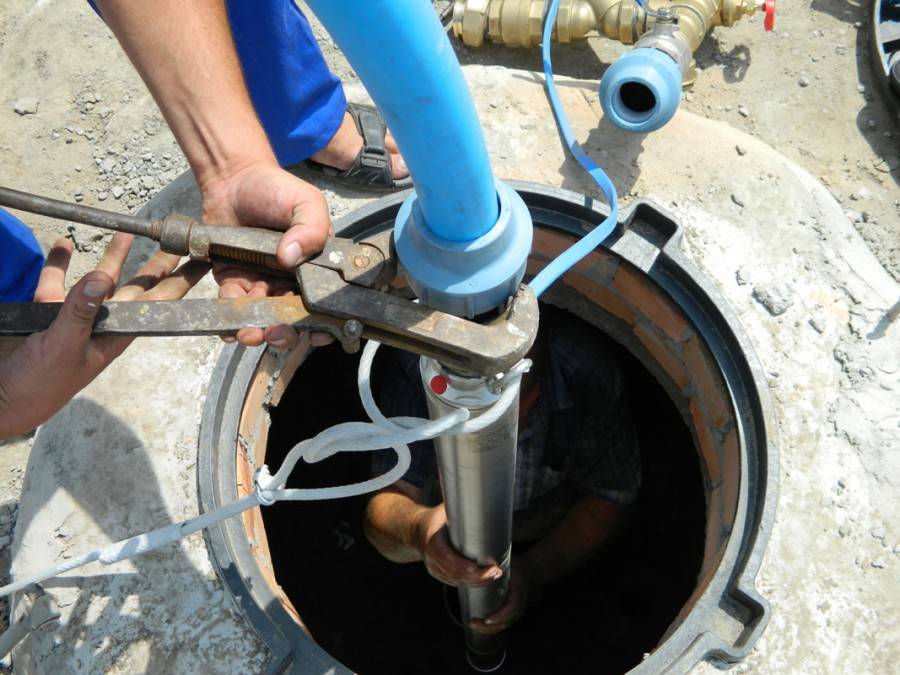

- погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
- блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
- гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
- кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
- от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.
Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием
Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.
Для обеспечения стабильного функционирования водопровода в доме потребуются:
- реле — запускает и останавливает систему. Регулирует давление;
- манометр — обеспечивает нормальный порог давления в водопроводе;
- фильтр — задерживает крупные фрагменты.
Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
Примерная стоимость работ
При подводе воды из колодца необходимо знать, сколько стоят необходимые материалы и оборудование. Стоимость может быть разной. Насос с небольшой производительностью находится в средней ценовой категории. Он обойдется в 8000-9000 рублей. На гидроаккумулятор придется отдать 2000-4000 рублей. Также потребуется фильтр. Чтобы проложить трубопровод, нужно 5000-6000 рублей.
Итак, приблизительная смета прокладки трубопровода:
- Насос – 9000 рублей;
- Гидроаккумулятор – 3000 рублей;
- Фильтр – 1000 рублей;
- Трубопровод – 6000 рублей.
Все затраты примерные. Стоимость оборудования зависит от разных факторов, даже от региона проживания. Всегда есть возможность на чем-то сэкономить, приобрести выгоднее или со скидкой.
Проводка водопроводной или канализационной трубы своими руками требует правильно выкопанной траншеи. Засыпая водопроводную трубу землей, нужно заранее провести ее утепление. Подача воды обеспечивается за счет насоса. Главное, подобрать нужное оборудование. При соблюдении всех правил проведение воды не составит труда.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

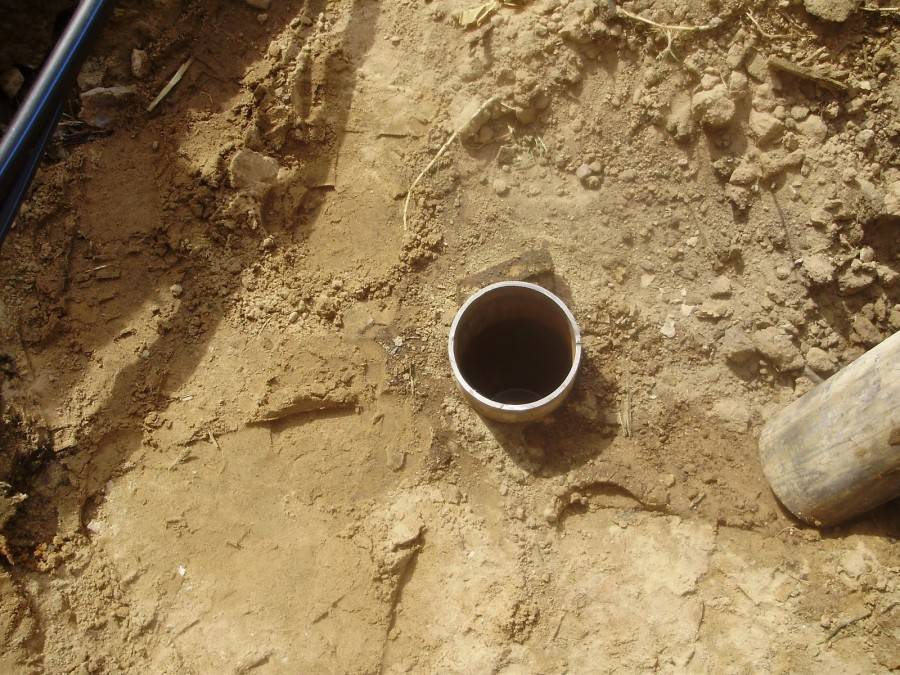

Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Выводы и полезное видео по теме
Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:
Ролик #2. Особенности монтажа ГВС и ХВС в доме:
https://youtube.com/watch?v=D8bGtKQaKNE
Ролик #3. Как компактно смонтировать коллекторный узел:
Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.
