Как самостоятельно установить кондиционер: видео, фото

Крепим внешний блок

Установка на стене многоэтажного дома

Теперь логично перейдем к другой части сплит-системы – внешнему блоку. Вопросов здесь тоже может возникнуть немало. А вообще, где можно его закрепить?

Если его установить на голой стене 16-этажного дома, в то время как вы живете на десятом этаже, то готовьтесь выкладывать периодически немаленькую сумму, во-первых, при его установке, а во-вторых, во время профилактического техобслуживания. Идеальным местом для монтажа внешнего агрегата может быть, например, балкон или другое удобное место.

Кондиционер в застекленной лоджии

Внешний блок установлен очень низко

Нежелательно чтобы установка агрегата была выполнена на солнечной стороне. Прямые солнечные лучи нагреют прибор, эффективность его работы снизится, и он быстрее выйдет из строя. Агрегат лучше установить с подветренной стороны стены. При сильном ветре вывод тепла из комнаты будет затруднен, что приведет к сбоям в работе вентилятора. К сожалению, следовать этим рекомендациям могут далеко не все жители многоквартирных домов, так как окна их квартиры чаще всего выходят на одну сторону и именно она может оказаться солнечной.

Запрещена установка внешнего прибора и в таких местах:

Рядом с деревом.
Близко к земле.
Недалеко от газовых коммуникаций.

Во-первых, если внешняя часть кондиционера будет установлена рядом с кроной дерева, то теплообменник агрегата будет периодически засоряться листьями и прочим мусором, летящим при ветре с деревьев. К тому же ветки могут постоянно биться о корпус агрегата, что рано или поздно приведет к его поломке. Если другого места, где можно было бы установить внешний блок, не нашлось, придется, вопреки любви к живой природе, укоротить крону находящегося рядом дерева.

Во-вторых, если кондиционер закрепить на малой высоте, то он будет постоянно загрязняться не только самой землей, но и снегом. Если причины такого монтажа вызваны технической необходимостью, то можно приобрести или сделать самому специальную подставку.

В-третьих, кондиционер не стоит устанавливать возле газовой трубы. В случае утечки газа это может привести к взрыву.

Не каждый сосед согласится заткнуть себе уши

Нельзя не сказать и о том, что может возникнуть вопрос и этического плана. Внешний прибор при работе издает шум, что создаст некоторые неудобства для людей, живущих по соседству. Вам не избежать неприятностей, если он будет монотонно гудеть над окном ваших соседей. Неприятности могут возникнуть и в том случае, если конденсат из трубки будет регулярно капать на головы прохожих.

Своими впечатлениями, пожеланиями и знаниями, основанными на личным опыте, вы можете поделиться, оставив комментарий в конце статьи.

Также рекомендуем вам ознакомиться с дополнительным материалом. Прочитайте статьи:

Как работает кондиционер.
Ремонтируем кондиционер.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

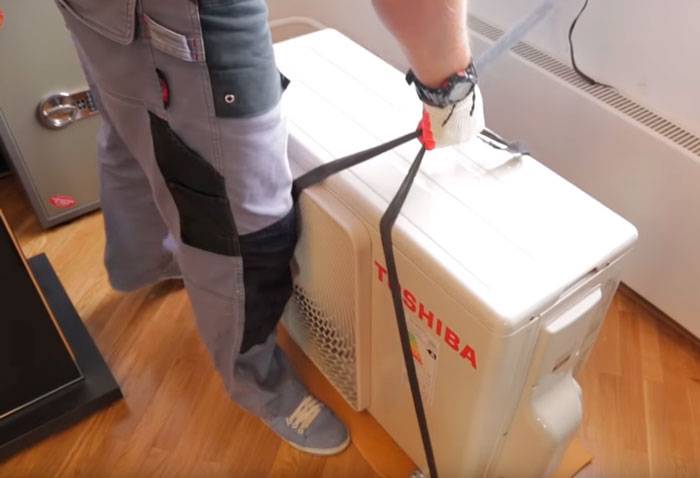

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Установка кондиционеров зарубежными компаниями

РФ применяются южнокорейские технологии, как установить кондиционер самостоятельно в США? Сразу скажем, отличия велики, сходства много. Обсудим сегодня нюансы, заморские любители, фирмы находятся, снимающие процесс установки кондиционера полностью видеокамерой. Сегодня решили поделиться американским опытом установки кондиционера, благо фразы произносятся простые, ролики, хотя выкидывают некоторые тонкости, оставляют благоприятное впечатление основательности. Интересен порядок действий мастера США, когда доводится установить кондиционер своими руками.

Установка кондиционера зарубежным мастером

Первое отличие: кондиционерами оборудуются дома бизнес класса. Утеряны ролики, демонстрирующие трущобы. Имеются шикарные условия установки внешнего блока кондиционера. Согласно данным тематических форумов, в Америке строительные, монтажные работы делают по лицензиям. На бригаду случается один профи по установке кондиционеров. Работать не обязан, приедет, посмотрит, уедет, без лицензии, разрешения работа не стоит ломаного гроша. Любопытный пример ведения строительства.

Внешний блок кондиционера ставится двумя способами:

Попирая стойки на высоте фута над землей.
Невысоко на стене, внешний блок кондиционера без проблем достанут двое крепких парней, купившие лестницу или пикап.

Российская проблема разрешения государственных организаций отпадает. Пропадает проблема городов. Полагаем, крыши оснащают HVAC. Отличие сплит-систем небольшое. Интересующихся направляем читать ранние обзоры портала ВашТехник. Первое привлекающее взгляд – коммуникации. Американка используется везде, США кладут того более оригинальным способом:

Короткие трубки внутреннего блока пробивают стену.
Снаружи монтируется дополнительный пакет, ровно до внешнего блока.
Далее, см. РФ.

Со стороны внутреннего блока доступно сменить боковину, откуда конденсат будет стекать. Зачем делается, сказать сложно. Видимо, удобнее завести дренаж, достигнув канализации. Для изменения боковины стока снимают внешнюю крышку; шланг, пробка меняются местами. Электрическая проводка ведется 4-жильным кабелем толще 16 калибра.

Провод подводит питание, передает сигналы управления. Берется кабель с цветной оплеткой, делающий ясными обозначения: разводка внутреннего блока соответствует внешнему. Земля (GND), цифры 1-3 (фазы). Чтобы провести монтаж, снимается щиток. На внутреннем блоке небольшая крышка привинчена шурупами, в правой части, на внешнем – стальной уступ правой боковины корпуса. Питание ведется, минуя внутренний блок. Отличий не наблюдаем.

Установка кондиционера в США

США демонстрирует два отличия супротив родины Шаляпина:

Местоположение внешнего блока, который аккуратно ставят, снимают, не изобретаются ужасающие методы, наподобие сдергивания ящика автомобильной тягой посредством троса на землю. Иногда вовсе корпус подпирается четырьмя прочными стойками, выступающими из почвы ориентировочно на фут.
Дренажный шланг заводится в канализацию. Кстати, мера касается перепускных клапанов водонагревателей.

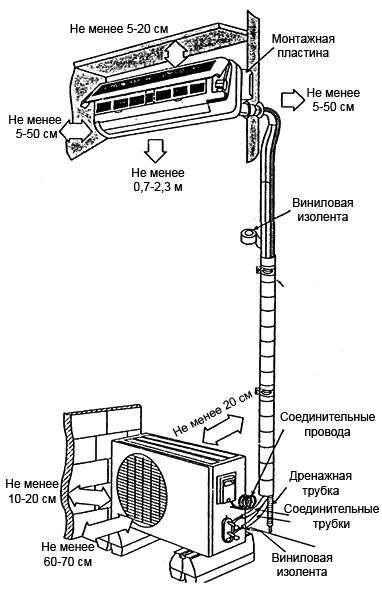

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

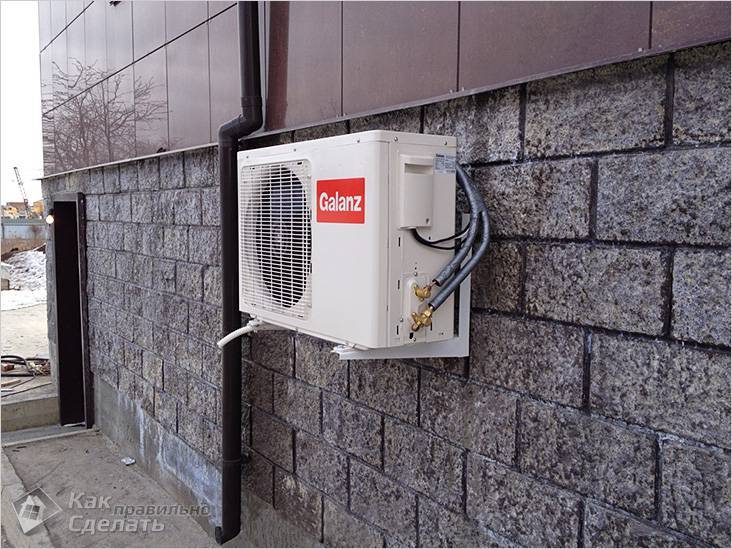

Установка наружного блока

Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.

Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.

Установка наружного блока

Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.

Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.

Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.

Дальше проводится подключение системы, а также заделка образовавшегося зазора. Прежде чем приступать к последующему этапу установки конструкции, следует убедиться, что наружный блок укреплен достаточно надежно.

Принцип работы и устройство кондиционера

Прежде чем начать установку кондиционера, необходимо ознакомиться с его устройством и понять принцип работы.

Устройство системы кондиционирования воздуха достаточно простое – конструкционно она состоит из следующих узлов и элементов:

компрессор, который устанавливается снаружи здания;
конденсирующий теплообменник, находящийся в наружном блоке;
испарительный блок, который устанавливается внутри помещения (в зависимости от моделей, могут быть несколько блоков);
регулятор давления;
система соединительных трубок.

Сама система представляет собой замкнутый контур. Внутри контура основным элементом, служащим для охлаждения воздуха, является хладагент.

Как правило, в качестве хладагента используется фреон. Находясь в газообразном состоянии он под давлением, нагнетаемым вентилятором компрессора, переходит в конденсирующий теплообменник, где при соединении с внешним воздухом превращается в жидкость и уже в жидком виде поступает в испарительный блок через регулятор давления.

Изначально в качестве хладагента в кондиционерах использовался аммиак. Однако, вследствие того, что аммиак чрезвычайно ядовит, в последствии он был заменен на более безопасный фреон

Благодаря действию регулятора давления понижается температура кипения фреона. Попадая в специальную камеру, находящуюся в блоке испарителя, фреон расширяется и «закипает», при этом интенсивно поглощая тепло и отдавая холод. В результате этого процесса происходит выделение конденсата, который оседает внутри камеры испарителя на радиатор, через который жидкость выводится в специальный резервуар. Из системы кондиционирования конденсат выводится через трубку.

Поглощая тепло, фреон вновь переходит из жидкого состояния в газообразное и под давлением через систему трубок выводится обратно в блок компрессора, замыкая круг рабочего процесса.

Уровень шума при работе кондиционера рассчитан в соответствии с нормами, прописанными в СН 2.2.4-2.1.8.562-96. Он не должен превышать 40 дБ днем и 30 дБ ночью. Появление шипения, гула или грохота говорит о возникновении неисправности в работе кондиционер

Таким образом, замкнутый цикл работы хладагента зависит от тщательного соединения всех элементов и исключения разгерметизации на стыках и соединениях системы.

Подробнее об устройстве и принципе работы бытового оборудования для кондиционирования воздуха мы рассказывали в этом материале.

Также для обеспечения нормального функционирования кондиционера стоит правильно подобрать место его установки. При несоблюдении технических условий по монтажу, повышается износ деталей системы и вероятность сбоев в работе. Особенности установки будут рассмотрены ниже в статье.

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Комплект кондиционера и оборудование для установки

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

Наружный блок

Внутренний блок

Металлическая рамка. Применяется для монтажа

Металлическая рамка

Гайки, саморезы с дюбелями (для крепления рамки)

Дренажные трубки. Используется для удаления влаги

Дренажные трубки

Пульт для управления аппаратом

Инструкция

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
кронштейны, для монтажа наружной модели
Медные трубки с заглушками. Длина трубки соответствует длине трассы
термоизоляция. Его длина равна длине трассы * 2
армированный скотч

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

требования аппарата
максимальная длинна и ширина боковых частей
установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон
