Вентиляция бассейна – расчет системы приточно-вытяжной вентиляции бассейна

Стоимость и заказ проектирования вентиляции в бассейне

Вы можете ознакомиться со стоимостью проектных работ в нашем прайс-листе:

Тип помещенияОбще-обменная вентиляцияКондицио-нированиеКондицио-нирование канальными кондицио-нерамиКондицио-нирование канальными кондицио-нерами и вентиляцияЦентральное кондицио-нирование
Площадь от 140 м2 до 650 м2
Жилые185200260290290-350
Административные и общественные180190245275290-350
Производственные175185230260250-290
Площадь до 130 м2
Жилые, aдминистративные и общественные производственныене менее 24000не менее 28 000не менее 34 000не менее 39 200

Примечания: 1) Расценки указаны в рублях за м2 площади. 2) Стоимость проектных работ учтена с учетом наличия электронных планов в AutoCAD или ArchiCAD. 3) При отсутствии планов в электронном виде стоимость проектных работ определяется индивидуально. 4) Все расценки уточняются в зависимости от сложности работ.

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

  1. Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
  2. Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
  3. Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Определение производительности вентиляции и мощности нагревателя воздуха в зависимости от площади поверхности бассейна

Можно привести пример расчёта вентиляции бассейна:

  • За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
  • Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека  составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
  • Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.
  • Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
  • Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Особенности проектирования вентиляции бассейнов в коттеджах

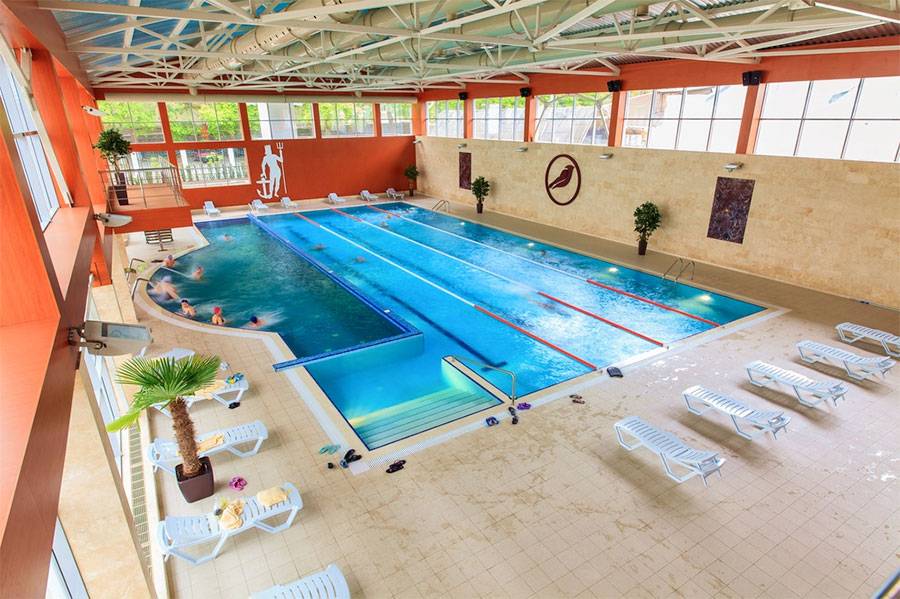

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Микроклимат помещения бассейна

Максимальное количество воды, которое воздух может принять при определенной температуре, называется влажностью насыщения. Увеличение температуры воздуха влечет за собой и повышение уровня этого показателя. Уровень влаги в воздухе определяется массой в граммах, разделенных на 1 кг воздуха. Если порог влажности насыщения пройден, избыток оседает на стенах, стеклах, потолке.

Перед тем, как делать вентиляцию в бассейне, следует снизить испарение влаги, для чего добиваются определенного сочетания температуры воды и воздуха.

Температура воздуха на 1 – 2 градуса выше температуры воды.

Влаги испаряется минимальное количество, а значит и оборудование для вентиляции бассейна нужно менее мощное. При равных показателях температуры воздуха и воды достигается точка насыщения с влажностью воздуха 100%.

Но чтобы люди в помещении бассейна чувствовали себя комфортно, влажность должна быть от 50 до 65%. Добиться такого показателя можно только посредством механической вентиляционной установки для бассейна.

Несколько уменьшается испарение, если прикрывать поверхность воды специальными жалюзи. Прикрытая вода почти не испаряется и не охлаждается вследствие испарения.

Для сравнения:

  • с открытого зеркала воды за час испаряется 2,3 литра;
  • с закрытого – 1,2 литра в час.

То есть, обеспечивается экономия ресурсов при эксплуатации бассейна.

Виды вентиляционных систем бассейна в частном доме

Ниже описаны два самые распространенные вентиляционные установки:

  • приточно-вытяжная;
  • с разделением воздушных потоков.

Приточно-вытяжная вентиляция

Приточно-вытяжная система вентиляции для бассейна позволяет равномерно выводить воздух, насыщенный влагой, углекислым газом, хлором и другими вредными для здоровья веществами, и заменить их свежим потоком воздуха. Возможность образования сквозняков исключается.

В условиях российского климата целесообразна покупка дополнительного оборудования – рекуператора тепла, который способствует уменьшению энергопотребления более чем на 50%. Рекуператор использует имеющееся тепло во влаге и газах для обогрева холодных масс воздуха извне.

Система состоит из следующих деталей:

  • вентилятора для втягивания и вытягивания воздуха;
  • клапана, не позволяющего холодным массам попасть в помещение после отключения техники;
  • рекуператора;
  • осушителя воздуха.

Некоторые модели также оснащаются фильтрами для очистки поступающих масс.

Схема такой вентиляционной системы изображена на рисунке:

Монтаж несложен, подходит даже для комнат с небольшой площадью. Эта вентиляция не связана с домовой системой воздуховыведения, что облегчает установку. Все оборудование располагается в одном блоке. Рекуператор позволяет достаточно быстро окупить расходы на закупку техники.

Вентиляция с разделением потоков воздуха

Она несколько сложнее, поскольку притоком и оттоком воздушных масс занимаются разные компоненты системы.

Подача свежего и удаление воздуха, напитанного влагой и газами, происходит одновременно. Это возможно за счет использования нескольких вентиляторов и устройства для забора использованного воздуха.

Монтаж такой системы вентилирования должен производиться на этапе строительства помещения для бассейна. Она отличается более крупными габаритами, подходит для комнат с большой площадью и объемом резервуара для воды.

Состоит из следующих компонентов:

  • устройство для сбора использованных газов. Обычно располагается на потолке по центру помещения. Оборудовано вытяжными вентиляторами и клапаном, не пропускающим холодный воздух при выключении техники;
  • набор вентиляторов, обеспечивающих поступление свежего воздуха;
  • фильтр для очистки поступающих масс;
  • обогреватель для их нагрева;

Система управляется автоматическим блоком, который поддерживает поступление стабильного объема воздуха нужной температуры. На рисунке представлена данная система вентиляции:

Сейчас набирают популярность кондиционеры для бассейнов – это полностью автоматизированные устройства, поддерживающие микроклимат в помещениях в нескольких режимах:

  • прогрев: встроенное тепловое оборудование прогревает воздух до необходимого значения;
  • осушение. Воздух, поступающий в насос, охлаждается, влага конденсируется и собирается в специальную емкость. Осушенная воздушная масса оказывается в теплообменнике и вскоре подается в комнату;
  • подача свежего воздуха извне. Он фильтруется и прогревается до заданной температуры.

Кондиционеры воздуха для бассейна позволяют значительно улучшить и автоматизировать систему вентилирования или и вовсе ее заменить.

Организация приточно-вытяжной вентиляции помещения бассейна

И вот, наконец, мы приходим к осознанию необходимости обустройства все-таки приточно-вытяжной вентиляции бассейнов. Организовать приточно-вытяжную вентиляцию также можно разными способами — это могут быть две отдельно стоящих вентиляционных установки (приточная и вытяжная), например ВЕЗА ВЕРОСА, каждая из которых выполняют свою работу. Однако наиболее целесообразно было бы объединить обе эти установки в одну и тем самым сэкономить на монтажных площадях. В номенклатуре выпускаемых изделий ВЕЗА имеются специализированные установки для вентиляции бассейнов АКВАРИС. Данные установки, наряду с обеспечением комфортного микроклимата в помещении бассейна, также позволяют существенно экономить на нагреве приточного воздуха, за счёт такого встроенного оборудования как рекуператоры, тепловые насосы.

Применение приточно-вытяжной установки даёт заказчику возможность получить полноценный воздухообмен в помещении бассейна

Очень важно при наладке работы установки соблюсти отрицательный дисбаланс в помещении. Это означает, что количество удаляемого воздуха из помещения бассейна должно быть немного большим, чем количество воздуха в это же помещение подаваемое. Существующие нормы (СП 31-113-2004) говорят нам о том, что объем вытяжного воздуха должен быть больше объема приточного на величину не более, чем половина вентилируемого объема помещения (0,5 крата)

Существующие нормы (СП 31-113-2004) говорят нам о том, что объем вытяжного воздуха должен быть больше объема приточного на величину не более, чем половина вентилируемого объема помещения (0,5 крата)

Далее также следует обращать внимание на скорость воздуха. Так, во избежание дискомфорта, сквозняков и интенсификации испарения влаги, в зоне пребывания купающихся и над водной гладью скорость воздуха должна быть на уровне 0,15÷0,20 м/с. Для предотвращения аэродинамического шума от воздуха на выходе из воздухораспределительных решеток следует соблюдать скорость истечения порядка 2÷3 м/с.

Для предотвращения аэродинамического шума от воздуха на выходе из воздухораспределительных решеток следует соблюдать скорость истечения порядка 2÷3 м/с.

Примеры расчетов объема воздухообмена

расчет объема воздухообмена

Далее приводится пример расчёта вентиляции исходя из кратности обмена. Для этого будет рассмотрен частный дом, имеющий такие помещения:

  • кухня — 19 кв. м;
  • гостиная — 41 кв. м;
  • санузел — 3 кв. м;
  • детская — 14 кв. м;
  • кабинет — 17 кв. м;
  • спальня — 22 кв. м;
  • ванная — 4 кв. м;
  • коридор — 6 кв. м.

В доме высота потолков составляет 3 м. Для расчёта нужно определить объём каждого помещения. При этом получим следующие значения:

  • кухня — 57 куб. м;
  • гостиная — 123 куб. м;
  • санузел — 9 куб. м;
  • детская — 42 куб. м;
  • кабинет — 51 куб. м;
  • спальня — 66 куб. м;
  • ванная — 12 куб. м;
  • коридор — 18 куб. м.

схема воздухообмена

Используя таблицу значений кратности из нормативного документа проводится расчёт в соответствии с приведённой выше формулой:

  • кухня — 57 = 57 (19 кв. м х 3) — округляем до 60;
  • гостиная — 3 х 123 — округляем до 370;
  • санузел — 9 = 9 (3 кв. м х 3) — округляем до 10;
  • детская — 1 х 42 — округляем до 45;
  • кабинет — 1 х 51 — округляем до 55;
  • спальня — 1 х 66 — округляем до 70;
  • ванная — 12 = 12 (4 кв. м х 3) — округляем до 15;
  • коридор — 18 = 18 (6 кв. м х 3) — округляем до 20;

Здесь при расчётах было учтено, что в нормативном документе отсутствует кратность для ванной, коридора, санузла и кухни. В этом случае площадь соответствующих помещений умножили на 3. После этого итоговую величину округлили в большую сторону до значения, кратного 5.

Теперь делают суммирование по помещениям, в которые первоначально поступает чистый воздух — это гостиная, кабинет, спальня, детская. После суммирования будет получено 370 + 55 + 70 + 45 = 540 куб. м. Столько воздуха должно поступать в дом благодаря использованию вентиляционной системы.

Теперь необходимо просуммировать значения по тем помещениям, где есть вытяжная вентиляция. Речь идёт о коридоре, кухне, ванной и санузле. Будет получено значение 20 + 60 + 15 + 10 = 105 куб. м. Это количество воздуха согласно расчётам должно выводится наружу.

Видно, что 105 < 540. Для нормальной работы вентиляционной системе необходимо усилить вытяжную вентиляцию. Для этого можно сделать дополнительные отверстия, увеличить диаметр вытяжных каналов или воспользоваться соответствующими электроприборами. Без дополнительных мер воздух будет застаиваться и нормы поступления свежего воздуха будут нарушены.

расчет воздухообмена

Пример расчёта по санитарным нормам выглядит следующим образом. Для примера речь пойдёт о квартире, в которой живёт семья из 4 человек. Здесь периодически бывают ещё 3 человека. Чтобы получить объём воздуха, который должен обновляться в течение каждого часа, необходимо учесть приведённые в этой статье нормы.

Для получения результата надо выполнить вычисления для каждого помещения. Далее приведена одна из возможных ситуаций:

  1. В спальне постоянно находятся 2 человека. Для них норма равна 2 х 60 = 120 куб. м.
  2. В кабинете работает 1. Для него потребуется 1 х 60 = 60 куб. м воздуха.
  3. В гостиной постоянно находится двое и ещё двое приходят туда время от времени. Для того, чтобы им хватала свежего воздуха, 2 х 20 + 2 х 60 = 160 куб. м.
  4. В детской находится 1 человек. Для него понадобится 1 х 60 = 60 куб. м воздуха.

Если просуммировать эти значения, то получится, что в течение каждого часа необходимо поступление 120 + 60 + 160 + 60 = 400 куб. м свежего воздуха.

Чтобы определить, как должна работать вытяжка, используют способ, изложенный для расчётов по кратности. Полученную цифру сравнивают в этом примере с 400 куб. м. Если она недостаточно велика, то необходимо сделать вытяжку более мощной.

В каких случаях необходимо установить климатические комплексы

Климатические комплексы – это крупногабаритное оборудование, предназначенное для поддержания оптимального микроклимата на протяжении всего года, то есть и в холодный сезон, и в теплый период. Их устанавливают в бассейнах с площадью более 100 м².

Задачи комплексов:

  • Очистка воздуха.
  • Осушение.
  • Нагревание воздуха.
  • Циркуляция воздушных потоков.

Составные части климатического комплекса:

  • Приточный вентилятор.
  • Вытяжной вентилятор.
  • Рекуператор.
  • Осушитель.
  • Фильтры.
  • Калорифер.
  • Воздушные клапаны.
  • Блок управления

Вентиляция в квартире

Под оборудование выделяется отдельное помещение по соседству с бассейном. Обычно установка осуществляется в подвал или прилегающую подсобку. Возможность использования климатических комплексов в каждом конкретном случае нужно рассчитывать, исходя из размеров помещения.

Поддержание температурного режима

Чтобы избежать чрезмерного влаговыделения, на этапе проектирования вентиляции нужно достичь таких показателей, при которых температура в здании с бассейном превышает окружающую температуру.

Такое возможно лишь при наличии мощной отопительной системы, обеспечивающей нагревание воздуха до оптимальных показателей. Но вентиляция не способна обогревать здание, поэтому воздушное отопление может оказаться малоэффективным. Оно оправдывает себя лишь при обустройстве дополнительных установок.

Если здание характеризуется хорошим остеклением, а бассейн находится в южной местности, не обойтись без обустройства мощной системы кондиционирования. Что касается часто посещаемых бассейнов с большими размерами, то в них естественные системы вентиляции могут оказаться бесполезными. В таком случае в ход идут принудительные методы перемещения воздуха, демонстрирующие следующие плюсы:

  • Поддержание стабильного температурного режима.
  • Постоянная подача свежего воздуха.
  • Борьба с неприятным запахом.

Правила вентиляции и отопления бассейнов

Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:

  • Нужно обеспечить тщательную вентиляцию всего пространства;
  • Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
  • Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
  • Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
  • Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
  • Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.

Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!

Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.

Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.

Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.

Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).

Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.

Установка вентиляции в бассейне

Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.

Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.

Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае
