Как сделать биогазовую установку для отопления частного дома

Условия получения и энергетическая ценность биогаза

Для того что бы собрать малогабаритную установку необходимо знать из какого сырья и по какой технологии можно получить биогаз.

Газ получается в процессе разложения (ферментации) органических веществ без доступа воздуха (анаэробный процесс): помет домашних животных, солома, ботва, опавшие листья и др. органические отходы, образующиеся в индивидуальном хозяйстве. Отсюда следует, что биогаз можно получать из любых хозяйственно бытовых отходов которые могут разлагаться и бродить в жидком или влажном состоянии.

Процесс разложения (ферментации) проходит в две фазы:

Разложение биомассы (гидротация);
Газификация ( выделение биогаза).

Эти процессы происходят в ферментаторе (анаэробной биогазовой установке).

Ил полученный после разложения в биогазовых установках, повышает плодородие почв и урожайность повышается 10-50%. Таким образом, получается ценнейшее удобрение.

Биогаз состоит из смеси газов:

метан-55-75%;
углекислый газ-23-33%;
сероводород-7%.

Метановое брожение — это сложный процесс брожения органических веществ — бактериальный процесс. Главное условие протекания этого процесса, наличие тепла.

В процессе разложения биомассы образуется тепло, которого достаточно для протекания процесса, что бы сохранить это тепло ферментатор необходимо теплоизолировать. При понижении температуры в ферментаторе снижается интенсивность газовыделения, так как микробиологические процессы в органической массе замедляются. Поэтому надежная теплоизоляция биогазовой установки (биоферментатора) одно из наиболее важных условий ее нормальной работы. При загрузке навоза в ферменттатор необходимо смешивать с горячей водой с температурой 35-40 оС. Это поможет обеспечить необходимый режим его работы.

Для лучшего обогрева ферментатора можно использовать «тепличный эффекта». Для этого над куполом устанавливают деревянный или легкий металлический каркас и покрывают полиэтиленовой пленкой. Наилучшие результаты достигаются при температуре сырья, которое сбраживается 30-32°С и влажности 90-95 %. В районах средней и северной полосы часть получаемого газа необходимо расходовать в холодные периоды года на дополнительный подогрев сбраживаемой массы, что усложняет конструкцию биогазовых установок.

Установки несложно соорудить в индивидуальных хозяйствах в виде специальных ферментаторов для сбраживания биомассы. Основным органическим сырьем для загрузки в ферментатор является навоз.

При первой загрузке навоза КРС процесс ферментации должен быть не менее 20 сут, свиного не менее 30 сут. Газа получить можно больше при загрузке смеси из различных компонентов по сравнению с загрузкой, например навоза КРС.

Например, смесь навоза КРС и птичьего помета при переработке дает до 70% метана в биогазе.

После того как процесс сбраживания стабилизировался, нужно загружать сырье каждый день не более 10% от количества перерабатываемой в ферментаторе массы.

Рекомендуемая влажность сырья летом 92-95 %, зимой — 88-90 %.

При ферментации помимо производства газа происходит обеззараживание органических веществ. Органические отходы избавляются от патогенной микрофлоры, дезодорация выделяемых неприятных запахов.

Образующийся ил нужно периодически выгружать из ферментатора, его используют как удобрение.

При первом наполнении биогазовой установки отбираемый газ не горит, это происходит, потому что первый полученный газ содержит большое количество углекислого газа, около 60%. Поэтому его необходимо выпустить в атмосферу, и через 1-3 дня работа биогазовой установки стабилизируется.

Таблица №1- количество газа получаемого получаемого за сутки при ферментации экскриментов одного животного

Животное	Живая масса животного, кг	Получаемый оббьем газа, м3/сут
КРС	500-600	1,5
Свиньи	80-100	0,2
Курица или кролик	1,5-5	0,015

По количеству выделяемой энергии 1 м3 биогаза эквивалентен:

1,5 кг каменного угля;
0,6 кг керосина;
2 кВт/ч электроэнергии;
3,5 кг дров;
12 кг навозных брикетов.

Биогазовая установка для предприятия

Когда крупное предприятие, имеющее значительный объем отходов производства, строит биогазовую установку, то сам процесс ничем не отличается от выше перечисленных вариантов (личное и фермерское хозяйства).

Разница лишь в мощности установки, ее геометрических размерах, наличии средств автоматики и защиты. Вариант такой установки, для крупного предприятия, может выглядеть следующим образом:

Как правило, на крупные биогазовых установка, кроме стандартных операций, рассмотренных в выше рассмотренных вариантах комплектации, применяются и дополнительные, это:

несколько ступеней очистки газа;
подготовка газа перед подачей на переработку;
охлаждение перед подачей на газогенератор;
прочие системы, в зависимости от конструкции установки и видов используемого сырья.

Биогазовые установки для дома – приобрести либо же создать своими руками?

Если большие фермеры позволить себе могут приобрести биогазовую установку сделанную в условиях в промышленности, то очень маленькие фирмы, а уж тем более приватные владельцы собственных домов скорее смогут не приобрести, а установить собственными руками менее мощные установки, функционирующие по тому же способу, из материала который находится под рукой. Но вначале нужно понять, каких конкретно размеров, а основное какого типа установку вы желаете получить у себя на участке.

Типов установок, как и видов брожения органических веществ только два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в данный момент выделяется приличное количество энергии тепла – бродящая биологическая масса очень разогревается.

При анаэробном брожении 60-70 % углерода преобразуется в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана прекрасно подойдет обыкновенная газовая конфорка.

Аэробный способ получения энергии проще и легче анаэробного. Он не просит производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, к примеру, предоставила небольшую установку по добыванию биогаза, функционирующую только на фруктовых и овощных очистках.

Площадь поверхности частиц сырья

Принципиальным является, что чем меньше частички субстрата, тем лучше. Чем больше площадь взаимодействия для бактерий и чем более волокнистый субстрат, тем легче и быстрее бактериям разлагать субстрат. Кроме того, его проще перемешивать, смешивать и подогревать без образования плавающей корки или осадка. Измельченное сырье имеет влияние на количество произведенного газа через длительность периода брожения. Чем короче период брожения, тем лучше должен быть измельчен материал.

При достаточно длительном периоде брожения количество выработанного газа снова увеличится. При использовании измельченного зерна этого уже удалось достичь через 15 дней.

Выгодное использование

Если в ходе работы установки будут образовываться излишки биогаза или удобрений, то есть возможность продать их по рыночной цене, тем самым вы превратите в прибыль то, что буквально лежит под ногами. Если вы крупный фермер, то у вас есть возможность приобрести готовую станцию по выработке биогаза. Такие установки, произведенные в заводских условиях, стоят очень дорого, однако имеют длительный срок жизнедеятельности.

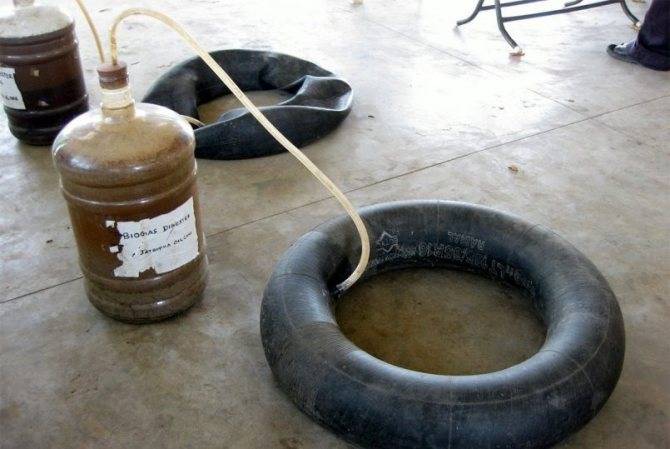

Биогазовая установка своими руками может быть выполнена из подручных материалов, это будет стоить не очень дорого, а работать такое оборудование будет по тому же принципу. Использовать при этом можно доступные инструменты, а также имеющиеся в арсенале мастера детали.

Биогазовые установки для дома – приобрести либо же создать своими руками?

Если большие фермеры позволить себе могут приобрести биогазовую установку сделанную в условиях в промышленности, то очень маленькие фирмы, а уж тем более приватные владельцы дома скорее смогут не приобрести, а установить собственными руками менее мощные установки, функционирующие по тому же способу, из материала который находится под рукой. Но вначале нужно понять, каких конкретно размеров, а основное какого типа установку вы желаете получить у себя на участке.

Типов установок, как и видов брожения органических веществ только два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в данный момент выделяется немалое количество энергии тепла – бродящая биологическая масса очень разогревается.

При анаэробном брожении 60-70 % углерода преобразуется в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана прекрасно подходит обыкновенная газовая конфорка.

Аэробный способ получения энергии проще и легче анаэробного. Он не просит производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, к примеру, представила небольшую установку по добыванию биогаза, функционирующую только на фруктовых и овощных очистках.

Установка купола и труб

Разберем непосредственно, как сделать простейшую биогазовую установку своими руками. Фактически все подготовительные работы завершены, биореактор сооружен и заполнен биомассой.

В реакторе тоже имеется свободное пространство, в котором фактически будет храниться определенный объем газа. Но, это не может обеспечить безопасность эксплуатации.

Как выбрать хороший генератор для дома — лучшие модели и варианты выбора генератора для частного дома (115 фото)
Как выбрать конденсатор для электродвигателя: запуск трехфазного двигателя и правильный подбор конденсатора (схемы, 90 фото и видео)
Ремонт электродвигателей своими руками: восстановление якоря, обмотки и советы как устранить КЗ быстро и просто (125 фото и видео)

Биореактор должен быть герметично закрыт. В противном случае газ будет попросту выходить в атмосферу. Для предотвращения попадания воздуха в газовую смесь, следует оснастить систему гидрозатвором. Он также обеспечит очистку газа.

В конструкции нужно обязательно сделать спусковой клапан. Он должен автоматически срабатывать при превышении допустимого уровня давления.

Технология получения биогаза

Принцип работы биогазовой установки базируется на брожении биосубстрата. Он разлагается под воздействием гидролизных, метано- и кислотообразующих микроорганизмов. Вырабатывается горючий газ, содержащий высокий объем метана.

Газ фактически не уступает природному, использующемуся в быту и промышленности. Есть готовые установки. Но, их стоимость достаточно высока, срок окупаемости достигает 10 лет.

Для работы биогазовой установки можно применять доступное сырье – утилизируемые отходы. Они перерабатываются следующим образом:

Сырье бродит под воздействием микроорганизмов.
Выделяются горючие газы – метан, углекислота и прочие. Основной объем представлен метаном
Газы проходят очистку и попадают газгольдер, в котором находятся до непосредственного применения.

Газ может применяться аналогично природному. Его можно использовать в качестве топлива для котлов, печей, газовых плит и т. д. Отработанное сырье нужно своевременно извлекать из установки. Отходы можно применять в качестве удобрения.

Схема биогазовой установки

Получая биогаз в домашних условиях, невозможно создать столь благоприятные условия для микроорганизмов, как в промышленном производстве. И в первую очередь это утверждение касается организации подогрева генератора. Как известно, это требует затрат энергии, что ведет к существенному удорожанию себестоимости горючего. Контролировать соблюдение слабощелочной среды, присущей процессу брожения, вполне возможно. Только как ее корректировать в случае отклонений? Снова затраты.

Владельцам частных хозяйств, желающим добывать биогаз своими руками, рекомендуется изготовить реактор простой конструкции из доступных материалов, а потом его модернизировать в силу своих возможностей. Что надо сделать:

герметично закрывающуюся емкость объемом не менее 1 м3. Разные баки и бочки малых размеров тоже подойдут, но горючего из них будет выделяться мало из-за недостаточного количества сырья. Такие объемы производства вас не устроят;
организовывая производство биогаза в домашних условиях, вы вряд ли станете делать подогрев емкости, а вот утеплить ее нужно обязательно. Другой вариант – заглубить реактор в землю, выполнив тепловую изоляцию верхней части;
установить в реакторе ручную мешалку любой конструкции, выведя рукоятку через верхнюю крышку. Узел прохода ручки должен быть герметичным;
предусмотреть патрубки для подачи и выгрузки субстрата, а также для отбора биогаза.

Ниже показана схема биогазовой установки, размещенной ниже уровня земли:

1 – генератор горючего (емкость из металла, пластика или бетона); 2 — бункер для заливки субстрата; 3 – технический люк; 4 – сосуд, играющий роль водяного затвора; 5 – патрубок выгрузки отработанных отходов; 6 – патрубок отбора биогаза.

Чем отопить дом без газа

Другие варианты отопления без газа:

Электрическая энергия. Самой простой в организационном плане альтернативой газовому отоплению в частном доме выступает электричество. В настоящее время практически не осталось ни одного уголка в нашей стране, где еще не проведена электрификация. С другой стороны, содержание электрических котлов и обогревателей обойдется достаточно дорого.
Дизельное топливо. Его используют как в мобильных обогревающих приборах, так и в котлах. Хотя стоимость солярки и небольшая, однако для поддержания постоянной работы котельного оборудования ее потребуется довольно много. Кроме того, следует учесть специфический сильный запах, которым сопровождается работы дизельных обогревателей.
Уголь. Отличный вариант отопления частного дома без газа для регионов, где это топливо находится в прямом доступе. Простой арифметический подсчет финансовых затрат на обогрев дома с помощью угля показывает, что для этого потребуется в 4 раза меньше финансов, чем в случае с соляркой.
Торф. Еще один способ получения тепла без газа. В продажу он поступает в виде прессованных брикетов.
Дрова. Отлично подойдет для местностей, где дрова находятся в свободном доступе. В других ситуациях этот вариант, как сделать отопление в доме без газа, достаточно проблематичен, по причине быстрого расхода отопительного материала. На порядок удобнее в таком случае использовать пеллеты (гранулы из отходов деревообрабатывающих производств). Пеллетные котлы, как правило, оснащаются специальной автоматикой, самостоятельно загружающей топливо.

Уголь и дрова выступают в качестве основного вида топлива для печного и каминного оборудование: именно оно является наиболее оптимальным вариантом обогрева дома в том случае, когда нет не только газа, но и электричества. Печку или камин можно соорудить самостоятельно, из огнеупорного кирпича, или приобрести в готовом виде. Магазинные модели изготовляются из стали или чугуна, и обладают значительными декоративными качествами. Кроме непосредственно обогрева жилища, приборы данного типа позволяют готовить на них пищу: специально для этого в их конструкцию включен духовой шкаф и варочная поверхность.

Механизм действия биогазовых установок

Для получения биогаза подходит как однородное сырье, так и смеси различной биомассы. Биогазовая установка – это объемное герметичное сооружение, оснащенное приспособлениями для подачи сырья, подогрева биомассы, перемешивания компонентов, отвода полученного биогаза в газовый коллектор и, конечно же, защиты конструкции.

В реакторе под воздействием анаэробных бактерий осуществляется быстрое разложение биомассы. В процессе брожения органического сырья выделяется биогаз. Примерно 70% состава такого газа представлено метаном, оставшаяся часть – углекислым газом.

Биогаз характеризуется прекрасными показателями теплотворной способности, у него нет выраженного запаха и цвета. По своим свойствам биогаз практически ни в чем не уступает более традиционному природному газу.

В развитых странах используют дополнительные установки для очистки биогаза от углекислого газа. При желании вы сможете купить такую же установку и получать чистый биометан.

Биогазовые установки на силосе. 1 Силосные ямы. 2 Система загрузки биомассы. 3 Реактор. 4 Реактор дображивания. 5 Субстратер. 6 Система отопления. 7 Силовая установка. 8 Система автоматики и контроля. 9 Система газопроводов

Биогазовая установка для дома компании HomeBioGas

Разработанная израильской компанией HomeBioGas биогазовая установка по выработке газа в домашних условиях, при своих скромных габаритах (123 х 165 х 100 см) и массой не более 40 кг может обеспечить работу одной плиточной горелки на максимальном огне в течение часа.

Homebiogas – биогазовая установка Израильской компании

Кроме того, эта установка вырабатывает до 8 литров жидких удобрений в сутки при максимальной загрузке танка (6 кг).

По подсчетам в год одно небольшое агрохозяйство при помощи этой установки способно переработать около тонны органических отходов. Правда установка рассчитана на работу при среднесуточной температуре от +20оС. Я же, хочу рассказать, как создать домашнюю биогазовую установку прекрасно работающую в климатической зоне центральной России. В принципе в ней ничего особо сложного нет.

Эффективный метод получения биогаза из навоза

Используя современные технологии можно производить в домашних условиях биотопливо (газ) из навоза. Биотопливо является идеальным вариантом завершения биологического цикла переработки продуктов жизнедеятельности животных. Такой способ позволяет не только получить энергию для использования в домашних нуждах, но и решает вопрос переработки навоза в удобрения.
Готовую станцию по производству биогаза могут позволить себе приобрести лишь крупные фермеры, из-за довольной высокой стоимости данного оборудования. Однако можно сделать собственноручно установку, работающую по такому же принципу. Ее мощность будет немного меньше, но собрать ее реально своими силами из максимально доступных деталей и материалов. В нашей статье мы рассмотрим более детально: процесс переработки навоза и как получить биогаз из навоза.

Что такое биогаз?

Про биогаз можно с уверенностью сказать, что он считается экологически чистым видом топлива. Его основные характеристики очень схожи с природным газом, который добывают в промышленных масштабах. Технология получения газа из навоза такова:
В специальную емкость (биореактор) помещают навоз, далее в этой емкости происходит безвоздушный процесс брожения биомассы с присутствием анаэробных бактерий.
Длительность данного процесса напрямую зависит от объемов сырья. Результатом такого брожения является выделение смеси газов: метан -60%, углекислый газ – 35%, другие газы -5%, в том числе небольшого количества сероводорода.
Выделившийся газ постоянно отводится из емкости, после процесса очищения подается на использование по назначению.
В процессе переработки навоз превращается в высококачественное удобрение, которое следует периодически удалять из биореактора.
Следует сказать, что наиболее целесообразно производить переработку навоза в биогаз лишь в том случае, если есть прямой источник значительного количества навоза или других органических отходов животноводства.
Если вы все же задумались над вопросом: Как сделать из навоза газ? Как своими руками получить биотопливо из навоза? Далее, статья именно для вас.

Строим биореактор собственноручно

В первую очередь нужно выбрать подходящее место для строительства биореактора.
Емкость должна быть армированной бетонной, у основания – отверстие, через которое будет извлекаться отработанное сырье. Строение емкости должно быть тщательно продумано, основное требование – герметичность, поэтому отверстие должно плотно закрываться.
Размер бетонной емкости рассчитывают исходя из количества поступающих органических отходов ежесуточного. Для полноценной работы, биореактор следует заполнять на 2/3 от имеющегося объема.
Если количество отходов небольшое, резервуар можно сделать из металлической бочки. При выборе металлической емкости проведите осмотр сварных швов и проверьте их прочность.
Учтите, размер емкости и масса перерабатываемых отходов напрямую влияет на количество получаемого биогаза (1 т навоза = 100 м.куб. биогаза).

Ускоряем процесс

Для ускорения процесса брожения биомассы следует обеспечить ее подогрев. В летний период такая проблема не возникает, так как окружающей температуры воздуха достаточно для естественного процесса брожения. В зимний период не обойтись без подогрева, ведь для активного процесса брожения требуется температура от 38 °С. Для этого можно воспользоваться такими способами подогрева: электрические нагревательные элементы, подключение к системе отопления змеевик и расположить его под емкостью, обогревать реактор напрямую различными электрическими отопительными приборами.

Как сделать правильный отвод газа

Оборудование реактора подогревом

Биогазовая установка своими руками для дома может быть изготовлена таким образом, что при ее работе удастся получить большую эффективность. Это обеспечивается за счет подогрева. Такие манипуляции позволят ускорить процесс брожения биологической массы. Если оборудование установлено в южных районах, то такой необходимости не возникает. Температура внешней среды обеспечивает естественную активацию брожения. Однако если установка работает в регионах с холодным климатом, то в зимний период подогрев выступает в качестве необходимого условия работы оборудования по выработке биогаза. Необходимо помнить, что процесс брожения начинается при температуре, которая превышает 38 оС.

Что это?

Биогаз, который является экологически чистым топливом, получают в биогазовых установках, агрегатах, представляющих из себя комплекс технических сооружений и аппаратов, объединенных в единый технологический цикл.

Комплектация биогазовой установки может быть различной, в зависимости от ее мощности, вида сырья и получаемого конечного продукта в виде тепловой или электрической энергии, обоих видов энергии или только биогаза, используемого в бытовых газовых плитах и в качестве топлива для автомобилей.

Стандартная установка, состоит из следующих узлов и агрегатов:

Емкость накопитель, в которой накапливается используемое, для получения биогаза, сырье;
Миксеры и мельницы различной конструкции, делящие крупные фракции сырья на более мелкие;
Газгольдер, герметично закрываемая емкость, служащая накопителем получаемого газа;
Реактор, емкость или резервуар, в котором происходит процесс образования биотоплива;
Системы подачи сырья в реактор установки;
Система передачи получаемого топлива от реактора и газгольдера, далее на этапы обработки и преобразования в другие виды энергии;
Системы автоматики, защиты и контроля за процессами производства газа и продуктов его переработки.

На выше приведенной схеме, условно показан технологический цикл производства биогаза с использованием жидкого и твердого сырья, с дальнейшей его переработкой и получением тепловой и электрической энергий.

Оборудование установки системой вывода

Мини-биогазовая установка, собственными руками сконструированная, не будет работать без системы отвода газа. Для этого установка должна владеть специализированным отверстием, которое нужно устанавливать сверху крышки, последняя должна отлично закрывать резервуар. Чтобы исключить допустимости смешивания газа с воздухом требуется обеспечить его отвод сквозь водяной замок.

Биогазовая установка собственными руками для дома, отзывы о которой только самые хорошие, может быть сделана из средств находящихся под рукой. Мастера, которые занимались выполнением работ своими силами, указывают на то, что аналогичное оборудование так же прекрасно, как и то, что изготавливается на заводе. От потребителей можно слышать отзывы про то, что ведение хозяйства стало больше выгодным. Они отмечают, что биогазовая установка позволила выполнить животноводческую деятельность полностью безотходной.
