Как сделать крышу: пошаговая инструкция, изготовление и монтаж кровли

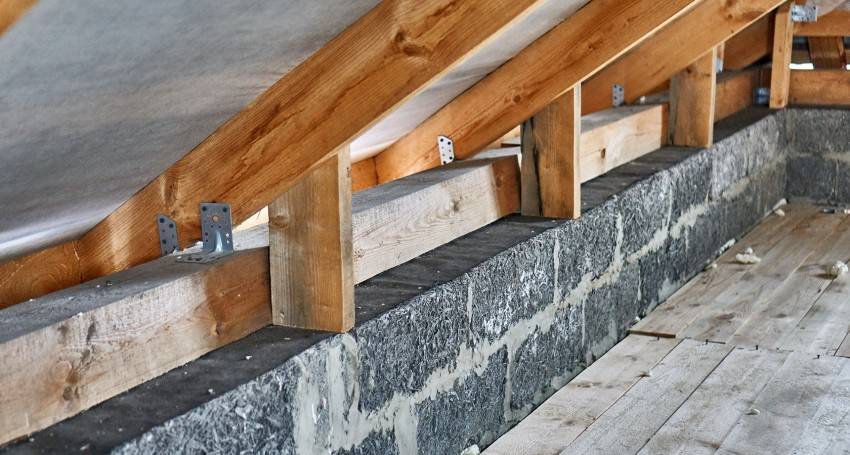

Как крепятся стропила к мауэрлату

При строительстве кирпичных или каменных домов рекомендуется использовать жесткое крепление стропил, с применением наклонной или висячей систем. Конструкцию крепят любым из двух способов:

Врубка. Необходимо подрубить стропила с уклоном таким образом, чтобы мауэрлат плотно примыкал к ним. Карниз крепится с использованием кобылок, прикрепляемых к ноге с нахлестом минимум 1 метр. Саморезы, гвозди или скобы придадут дополнительную надежность конструкции. Каркас будет еще более надежным, если его зафиксировать металлическими уголками, имеющими отверстия для саморезов.
Без врубки. При этом способе крепления кобылки не используются, поскольку балки способны обеспечить вылет каркаса. Этот способ простой, не требующий большой точности. С ним справится и новичок в строительном деле. Использование брусков или досок обеспечит плотное прилегание к мауэрлату. Металлические уголки способствуют жесткой фиксации конструкции.

Правда ли, что плоская кровля боится снега и не всем по карману?

Несмотря на многолетний положительный опыт, до сих пор бытует мнение, что плоская кровля – не для регионов с большой снеговой нагрузкой. А если и делать такую конструкцию, то обойдется она на порядок дороже скатной.

Регион застройки – республика Башкортостан, Уфа, СНТ. Планируемые материалы для строительства:

крупноформатный керамический блок (0,51 с последующей штукатуркой или 0,38 с утеплителем);

фундамент нравится УШП;
перекрытия – деревянные;
эксплуатируемая плоская кровля;
терраса отдельно на винтовых сваях (неэксплуатируемая кровля).

Сразу смотрите количество снега. Для понимания: у вас, вероятно, высокая снеговая нагрузка. Следовательно, два варианта:

Отказаться от плоской крыши.
Сделать плоскую крышу, что при правильных расчетах приведет к удорожанию строительства примерно в ДВА раза.

Специалисты считают иначе.

Уфа – это пятый снеговой район, т.е. нормативная снеговая нагрузка составляет 320 кг/м² крыши. Это не самое большое из возможных значений (максимум – 560 кг/м²), но его необходимо учитывать при проектировании и монтаже стропильной конструкции. Для инженера-конструктора это несложно сделать. И не следует верить мифам о том, что плоская крыша стоит намного дороже скатной. При сопоставимой стоимости материалов площадь плоской кровли меньше скатной (вспомним уроки геометрии в средней школе). К тому же, заметно ниже и трудоемкость монтажа, а это значит, что стоимость работ тоже не может быть чрезмерно высокой.

При этом высокая эксплуатационная надежность и простота ухода делают плоскую кровлю весьма экономичным решением для индивидуального дома

Необходимо принять во внимание комплексный показатель стоимости кровельных «пирогов» (включая достаточно внушительный список комплектующих элементов). С учетом монтажа, разница в ценах плоской и скатной кровель может быть минимальна

В среднем, оба значения составляют около 4000 р/м² готовой крыши. Для плоской кровли каркасного здания с деревянным перекрытием стоимость еще ниже. При этом функциональные выгоды от эксплуатации плоской кровли могут превышать выгоды от эксплуатации скатной кровли.

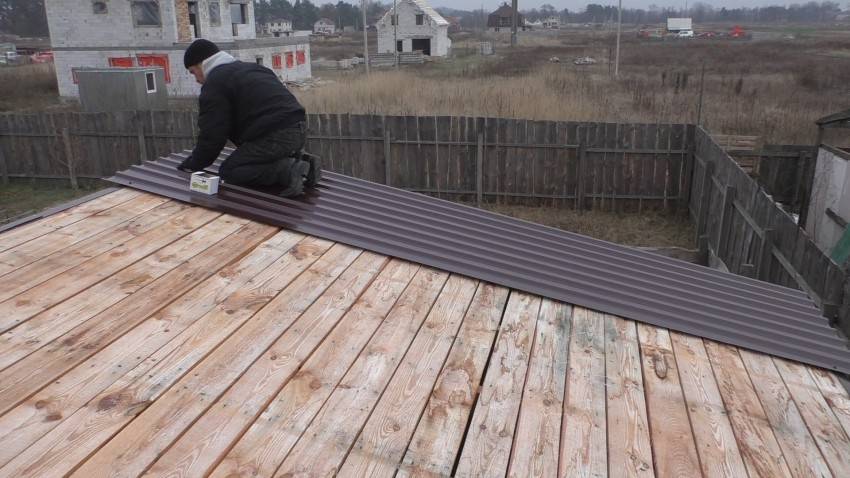

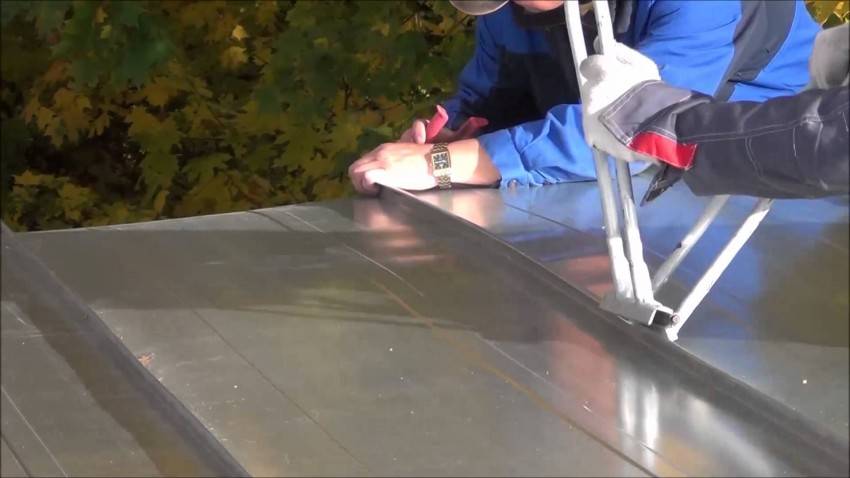

Немаловажно, что монтаж плоской кровли вполне реально выполнить самостоятельно без особых сложностей, даже если она на коттедже в два или три этажа. В этом случае стоимость крыши сократится практически вдвое, так как затраты на материалы и на услуги профессионалов практически равны

Мифы и легенды, безусловно, увлекательны и расширяют кругозор, если это сказания о свершениях героев Эллады или былинных богатырей. А когда речь идет о строительной сфере, доверять стоит не «сарафанному радио», а специалистам и реальному опыту – примеров успешной реализации и эксплуатации плоских кровель на нашем портале более чем достаточно.

Как рассчитать все параметры каркаса

Перед тем, как приступать к монтажу крыши, нужно рассчитать конструкцию. Поэтому не стоит приступать к вычислению сечений каждого элемента кровли. Чаще всего эти сечения принимаются конструктивно. Расчет выполняется для стропил и накосных ног. Для этого необходимо правильно подобрать высоту и ширину сечения. На параметры оказывает непосредственное влияние:

Материал изготовления покрытия кровли.
Снеговой район.
Стропильный шаг.
Пролет.

Для выбора сечений необходимо прислушаться к советам опытных строителей, а также использовать сечения с небольшим запасом. Специальные онлайн-калькуляторы помогут произвести все необходимые вычисления.

Для получения теплой крыши при подборе высоты сечения ног учитывается толщина используемого утеплительного материала. Монтаж выполняется таким образом, чтобы утеплитель не выступал из несущей балки. При этом учитывается, что при использовании минеральной ваты необходим зазор для вентиляции (примерно 2-4 см). При недостаточной высоте стропил необходимо установить контробрешетку (контррейку).

Фото крыши своими руками

Также рекомендуем просмотреть:

Монтаж сайдинга своими руками
Теплый пол своими руками
Баня своими руками
Наливной пол своими руками
Декоративная шпаклевка своими руками
Установка унитаза своими руками
Столбы для забора своими руками
Натяжной потолок своими руками
Подсветка потолка своими руками
Утепление лоджии своими руками
Перегородка своими руками
Проводка своими руками
Деревянный пол своими руками
Откосы своими руками
Как сделать краску своими руками
Кладка кирпича своими руками
Декоративная штукатурка своими руками
Забор из профнастила своими руками
Камин своими руками
Утепление дома своими руками и основные способы теплоизоляции
Забор из сетки
Установка пластиковых окон своими руками
Внутренняя отделка своими руками
Забор своими руками
Как сделать балкон своими руками
Печь своими руками
Дверь своими руками
Беседка своими руками
Залить бетон своими руками
Опалубка своими руками
Жидкие обои своими руками
Стяжка пола своими руками
Фундамент своими руками
Каркасный дом своими руками
Прихожая своими руками
Вентиляция своими руками
Поклейка обоев своими руками
Бетонное кольцо своими руками
Укладка ламината своими руками
Лестница на второй этаж своими руками
Отмостка своими руками
Ремонт ванной комнаты своими руками
Поликарбонат своими руками
Установка дверей своими руками
Гипсокартон своими руками
Арка своими руками
Обшить вагонкой своими руками
Проект дома своими руками
Ворота своими руками
Душевая кабина своими руками
Укладка плитки своими руками

Виды крыш

К наиболее распространенным видам крыш относятся следующие:

Односкатная;
Двухскатная;
Вальмовая четырехскатная;
Ломаная;
Комбинированная.

Каждая конструкция имеет ряд особенностей, поэтому стоит рассмотреть их немного подробнее:

Односкатная крыша. Крыша, имеющая единственный скат, отличается в первую очередь стоимостью – для монтажа потребуется минимальный набор материалов. Кроме того, процесс монтажа будет достаточно прост и быстр. Правда, плата за эти достоинства в итоге выходит достаточно существенной: во-первых, конструкция получается не очень привлекательной визуально, а во-вторых, под кровлей останется слишком мало свободного пространства для обустройства чердака или мансарды.
Двухскатная крыша. Этот вариант конструкции крыши наиболее популярен за счет простоты монтажа и возможности обустроить полноценное помещение в подкровельном пространстве. Крыша с двумя скатами немного сложнее и дороже односкатного варианта, но проще и дешевле в сравнении с четырехскатной конструкцией. Ключевой особенностью двухскатных крыш является наличие фронтонов треугольной формы, которые располагаются в торцах здания. О том, как сделать треугольную крышу, стоит почитать подробнее в соответствующей статье.
Четырехскатная крыша. Для монтажа такой крыши потребуется основательная подготовка и серьезные затраты. Конструкция четырехскатной крыши включает в себя много элементов, поэтому работ будет очень много. Мансарду этой конструкции нельзя оборудовать окнами из-за отсутствующих фронтонов – а вот мансардные и слуховые окна нужны в обязательном порядке, ведь за их счет будет обеспечиваться освещение помещения и эвакуация в случае необходимости.
Крыша с ломаными скатами. Как правило, такой вид крыши монтируется в том случае, если есть желание сделать полноценную мансарду. Конструкция кровли в данном случае предполагает установку ее нижней части с большим уклоном по сравнению с верхним участком, за счет чего поднимается потолок помещения и увеличивается полезная площадь.
Комбинированная крыша. Как следует из названия, комбинированная крыша может включать в себя признаки нескольких или всех конструкций. Особой популярности такой вид кровли не снискал, но в некоторых ситуациях только комбинирование различных конструктивных особенностей позволяет добиться желаемого результата.

Подбор вида крыши всегда индивидуален, поэтому отталкиваться нужно от собственных пожеланий и возможностей.

Строительство крыши своими руками

Крыша является одной из наиболее важных частей дома. От того, насколько правильным будет её монтаж, зависит и долговечность её эксплуатации. В противном случае вам придётся демонтировать её уже через год. Разнообразие материалов и конструкций также диктует то, каким образом будет происходить строительство крыши своими руками. Это зависит и от самого дома: его размера, конструкции стен.

Немаловажна также эстетическая составляющая, ведь кому-то нравится плоская крыша, кто-то предпочитает сложные конструкции. В целом крыша частного дома своими руками — отличное решение в плане бюджета и практичности, если у вас есть для этого свободное время.

Этапы строительства

Перед тем как определиться с материалами и методами монтажа, стоит ознакомиться с обучающими видео «строим крышу дома своими руками», в которых подробно рассказывается о конкретном выборе и о том, как проводятся работы, а также посмотреть фото крыши дома своими руками. Это поможет вам понять, что стоит выбрать, и вы сможете лучше подготовиться к работам. В целом весь процесс можно разделить на следующие этапы:

Выбор конструкции и материалов;
Крепление мауэрлата;
Монтаж каркаса и усиление кровли. На этом этапе возводится стропильная крыша своими руками;
Обрешётка и обеспечение вентиляции;
Монтаж капельников и кровли;
Подшивка карниза;
Утепление.

Крыша может быть одно-, двух-, трёх- и четырёхскатной. Первый вариант является наиболее простым и позволяет сэкономить на материале.

Что необходимо помнить?

Если вы решили, что крыша дома своими руками — это вполне реально, то придерживайтесь следующих советов:

для начала подготавливается проект крыши, по которому будут выполняться все работы;
стоит посмотреть на форумах, как выглядят те или иные материалы по прошествии времени;
важно выбрать правильный угол наклона крыши — при недопустимом уклоне материалы будут вести себя по-другому;
следует выбирать те материалы, на которые предоставляется гарантия. В иных случаях не приходится рассчитывать на высокое качество возведённой конструкции.

Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей

Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

мауэрлат — 150х150 мм;
стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
затяжки — 50х150 мм с двух сторон;
прогоны — 100х150 или 150х50 мм;
накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

материала кровельного покрытия;
снегового района;
шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

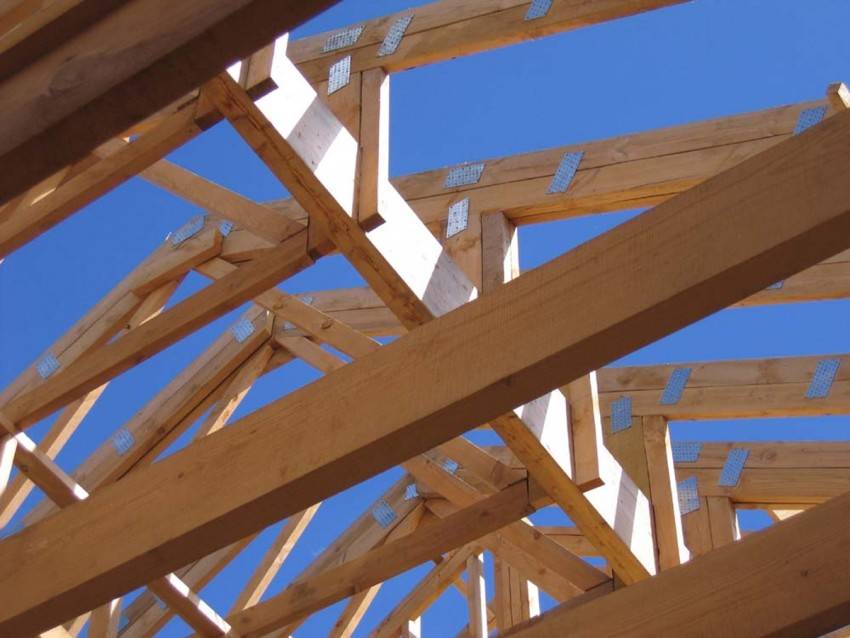

Стропильная система

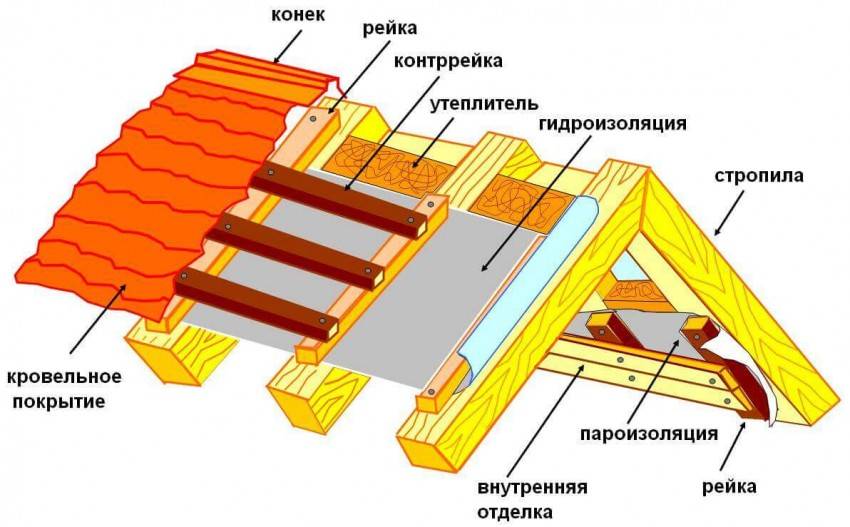

Правильный состав теплого пирога

Разновидности крыш домов

Первым делом нужно определить, какой формы будет крыша дома. Существует немало разновидностей:

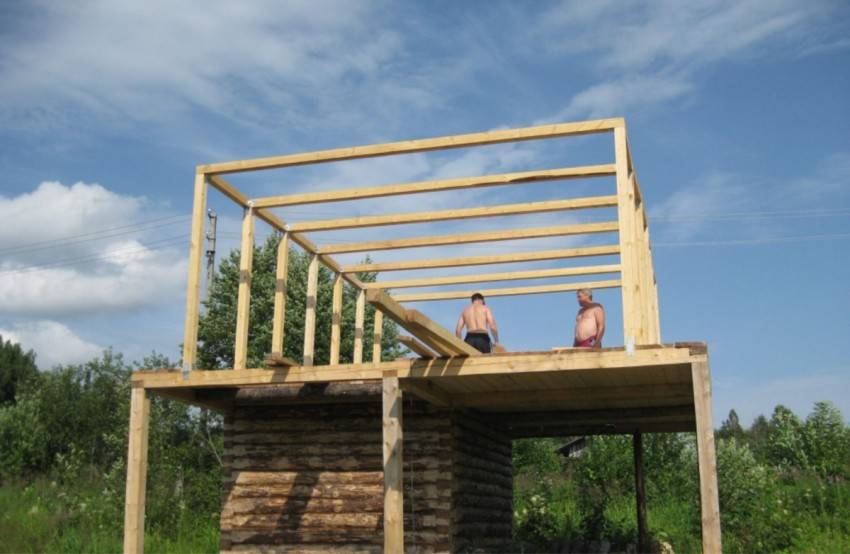

Односкатные крыши

Конструкция легко выполняется при отсутствии высокой мансардной стенки и небольшом уклоне. В случае, если владелец дома хочет, чтобы чердачное помещение было жилым, схема используется более сложная.

Двухскатные крыши

Чтобы сделать монтаж такой крыши дома, подойдет любая конструкция. При ее выборе учитывают пролет наружных стен, планировку внутренних несущих стен, перекрытия и уклона кровли.

Четырехскатные (вальмовые)

Такая конструкция более сложная. Для нее используются балки и двойные затяжки.

Многощипцовая

Самой красивой и в то же время непростой в строительстве по праву считается многощипцовая конструкция. Усложнённая стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Мансардная

Конструкция легко выполняется с помощью решетчатых ферм.

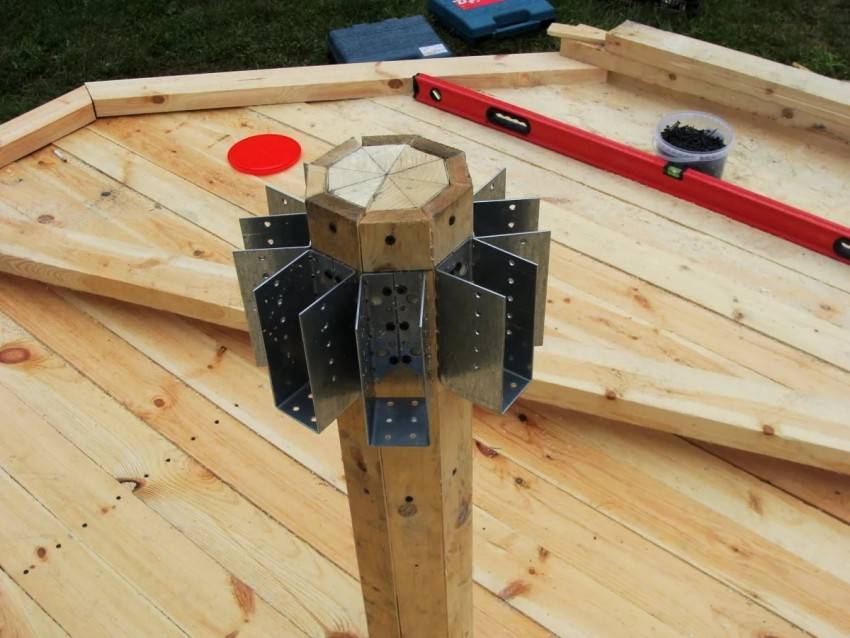

Шатровая

Такая крыша идеальна для балочно-затяжечной конструкции со стойками и подкосами.

Многоскатная

Такой вид крыши используется в домах со сложной планировкой. Относится к наиболее трудным типам крыш.

Крыша со скосом

Такая крыша подобна двухскатной, поскольку используется для такого же типа конструкции.

Мы рассмотрим несколько наиболее часто используемых форм с учетом их особенностей. Для экономии нервов и материалов нужно воспользоваться самым простым вариантом — используют перекрытие крыши одним единым скатом. Самостоятельно сделать монтаж такого каркаса – это наименьшая трудоемкость и большая скорость установки.

Однако, этот монтаж не без недостатков. При таком перекрытие нет возможности обустроить полноценный чердак или мансарду, потому что пространство под кровлей получится очень низкое.

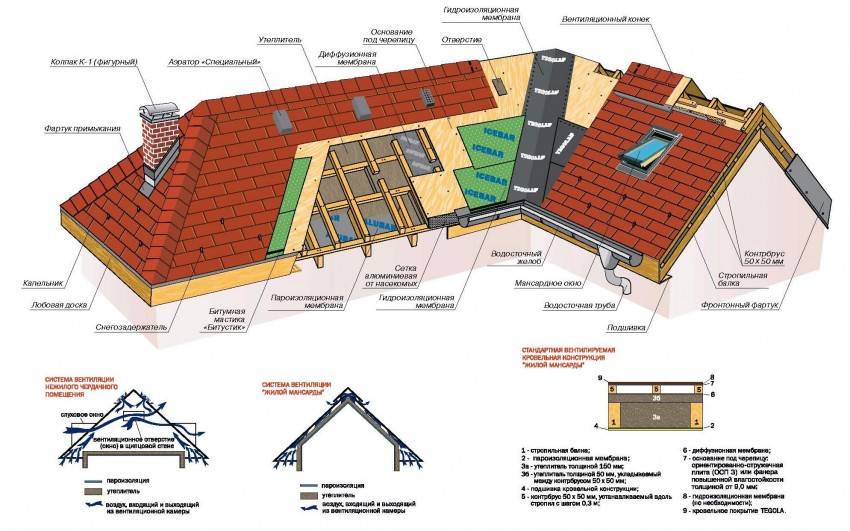

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

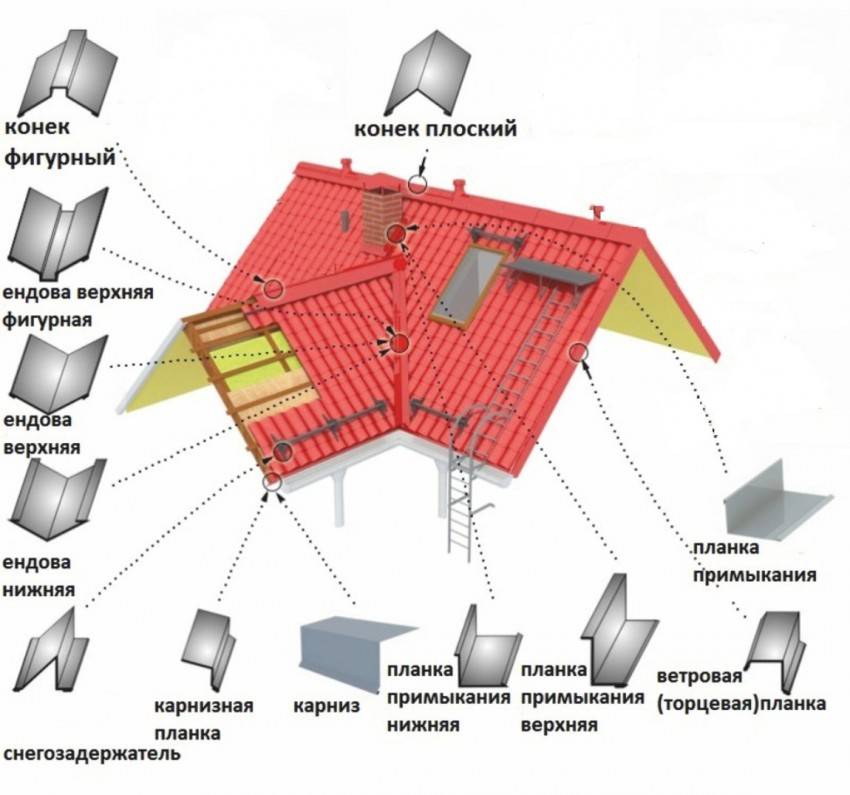

Стандартная двускатная крыша состоит из нижеследующих элементов:

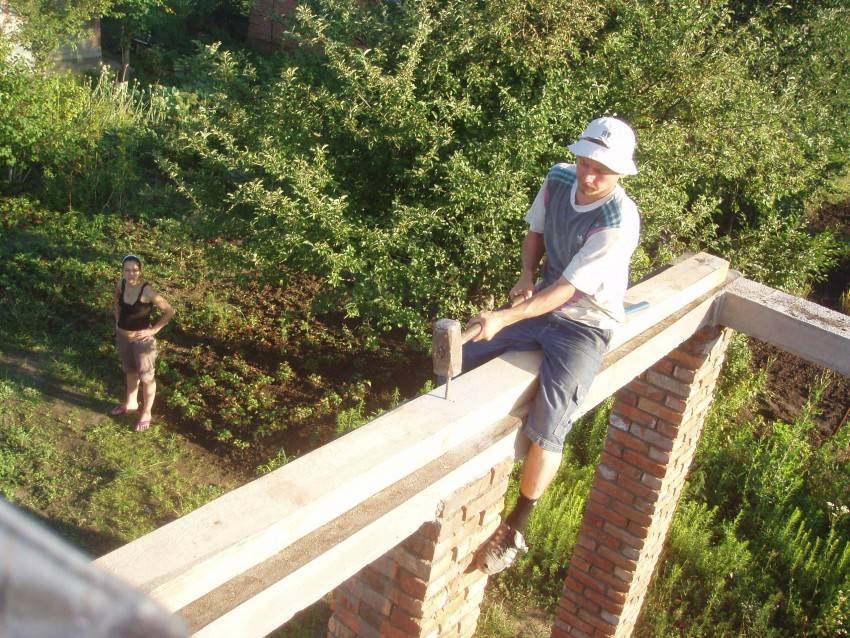

Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.

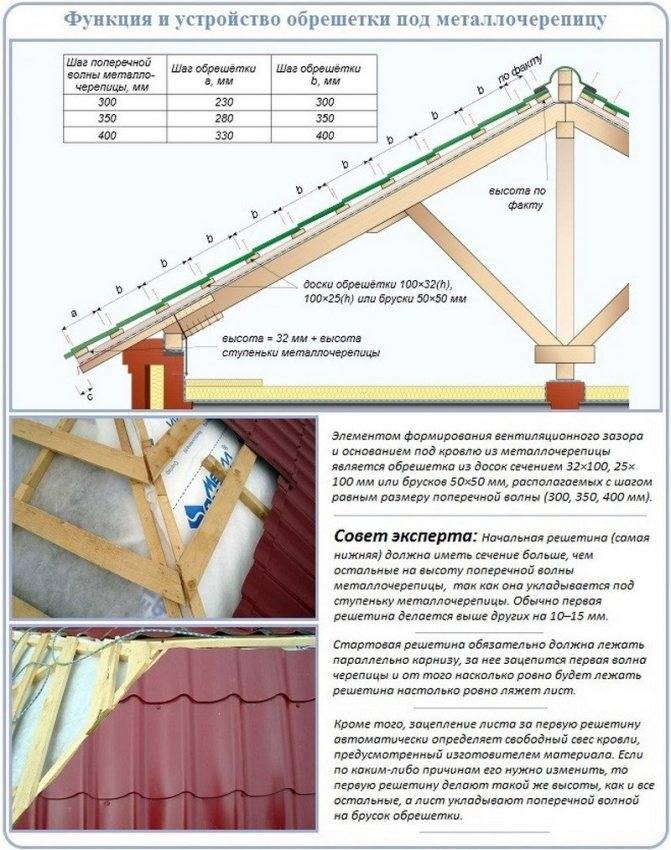

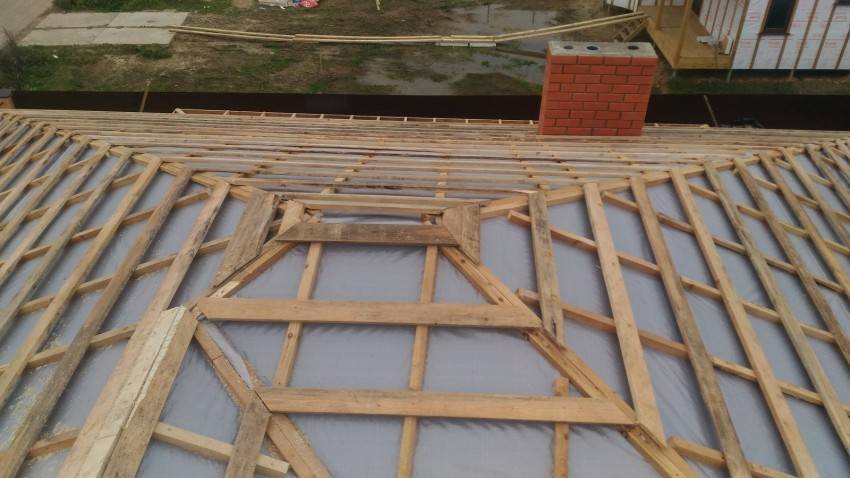

Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Минимальные уклоны и кровельные покрытия

До того, как правильно делать крышу, выбирают кровельное покрытие, исходя из уклона ската кровли.

Согласно нормативной документации, минимальный наклон должен составлять:

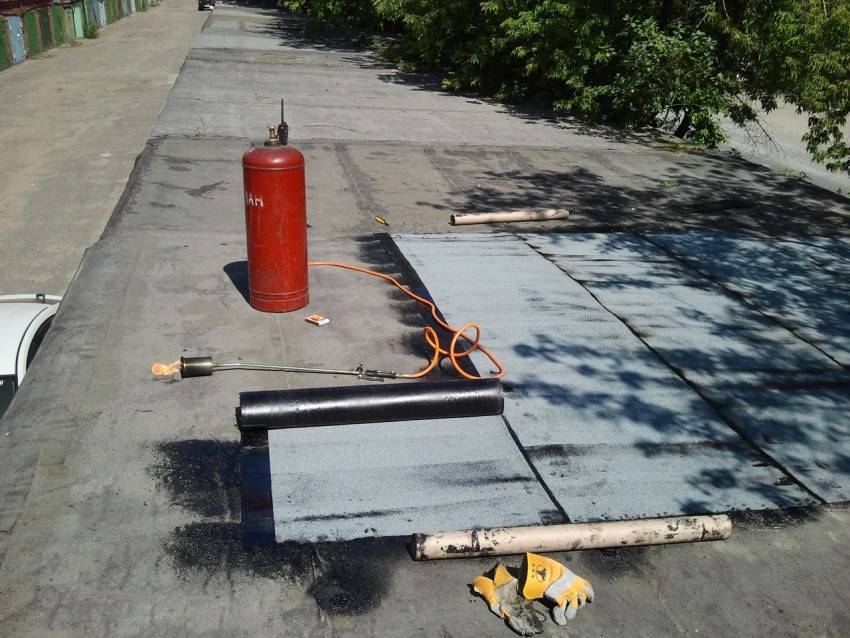

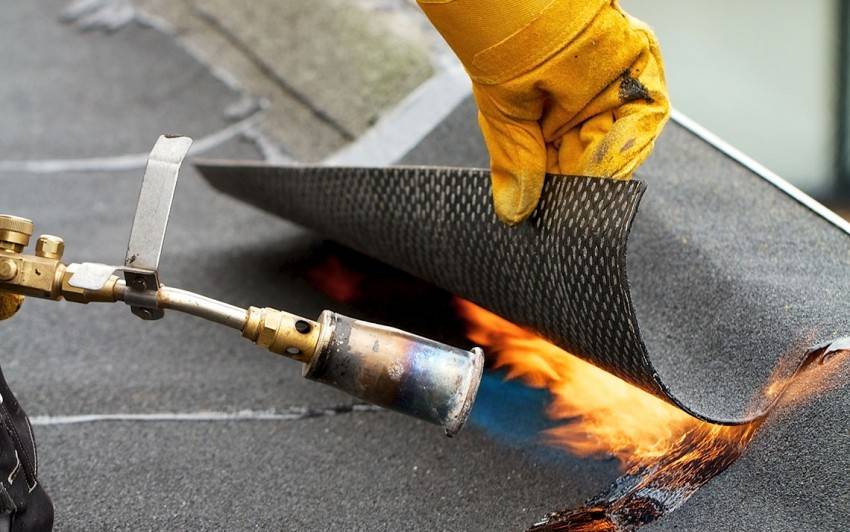

для поверхности из битумных рулонных материалов, уложенных в 3 или 4 слоя – от 0 до 3 градусов или 5 процентов;
для кровли, выполненной из битумных 2-слойных рулонных покрытий, не более 15%;

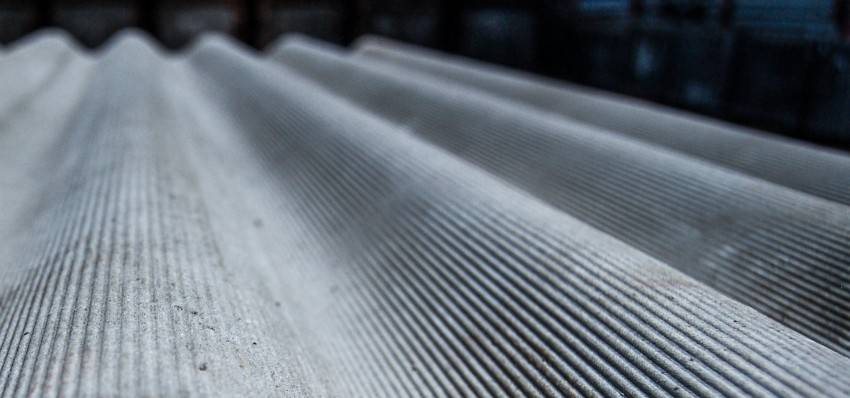

если используется шифер – 9 градусов или 16%;
для покрытия из ондулина – минимум 5 градусов;

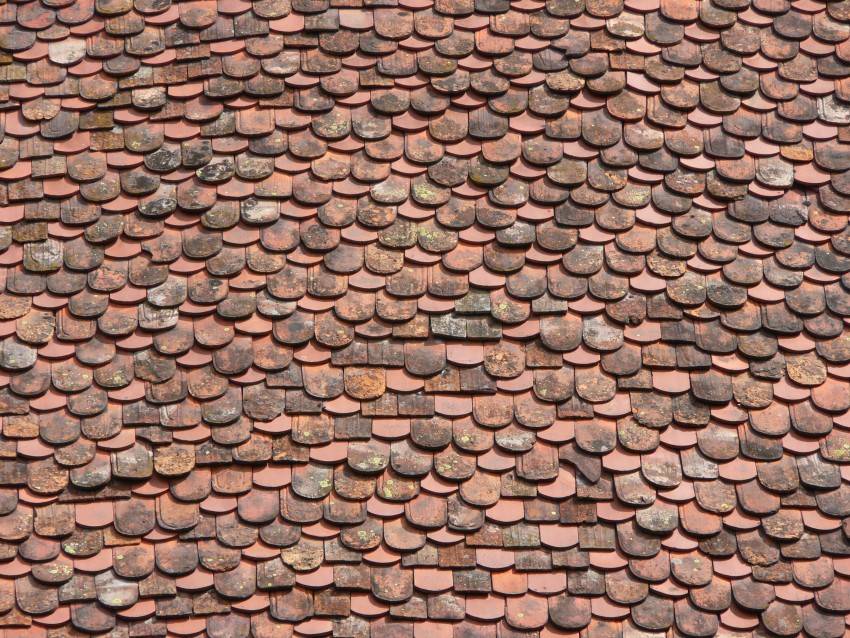

когда применяется керамическая или битумная черепица, минимальный наклон должен составлять 11 градусов;

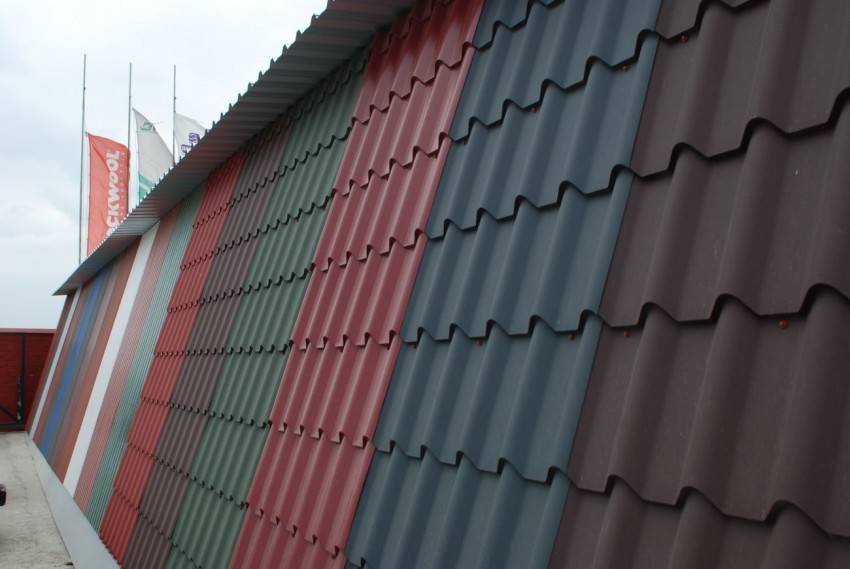

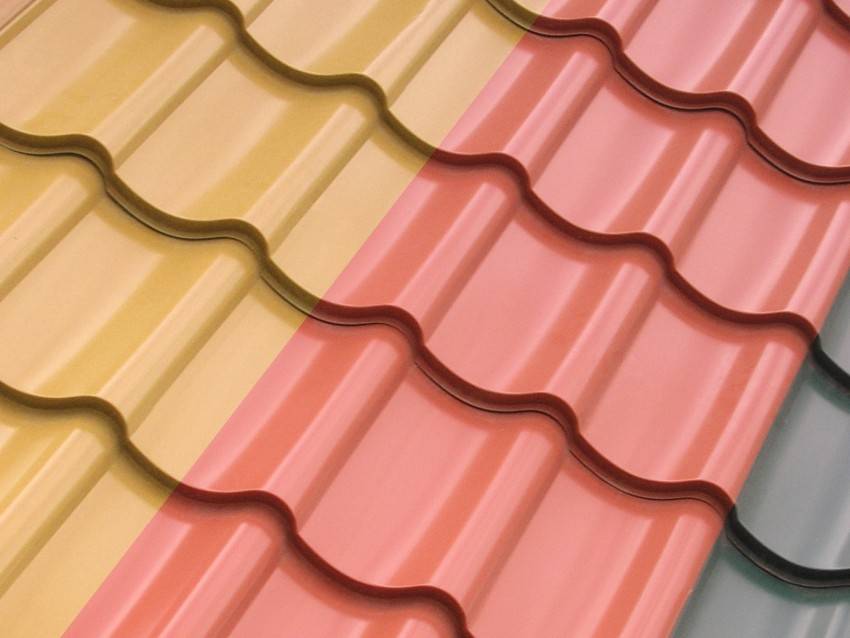

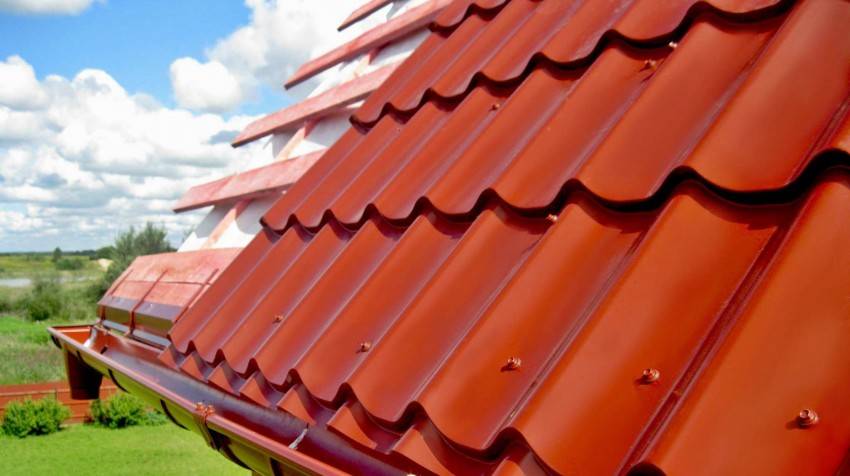

в случае использования металлочерепицы – около 14 градусов.

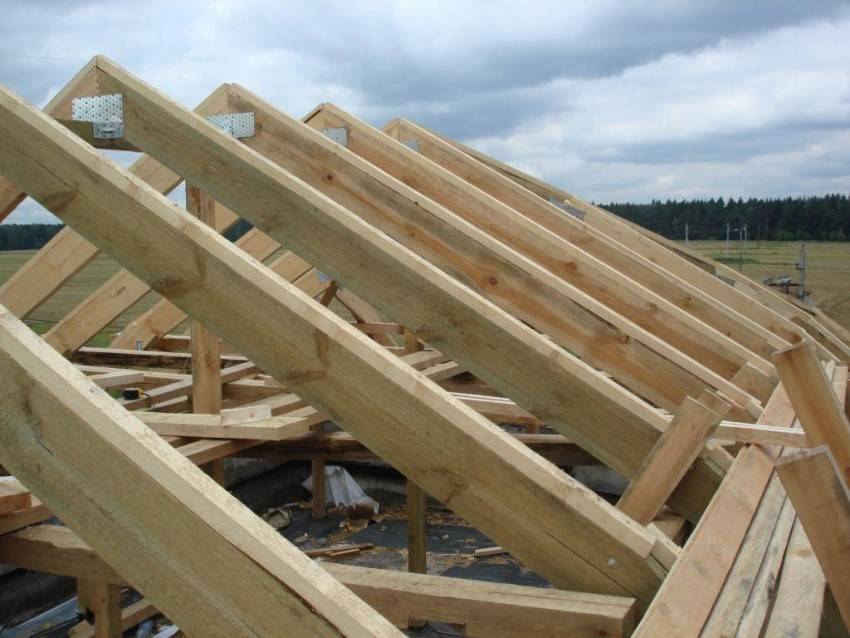

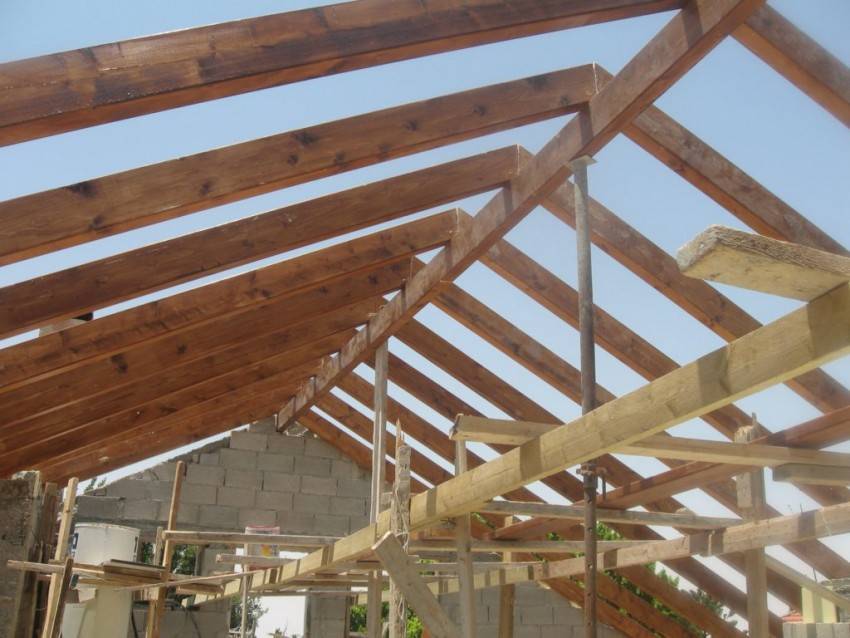

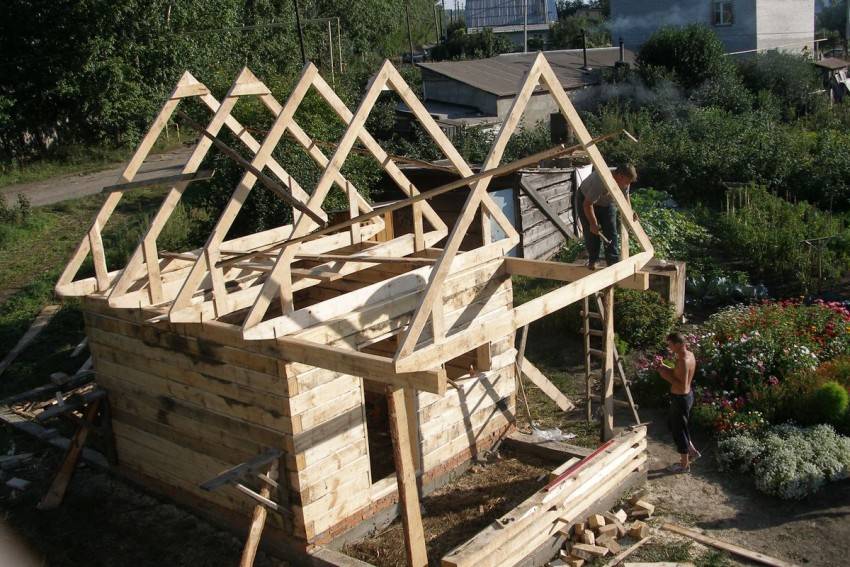

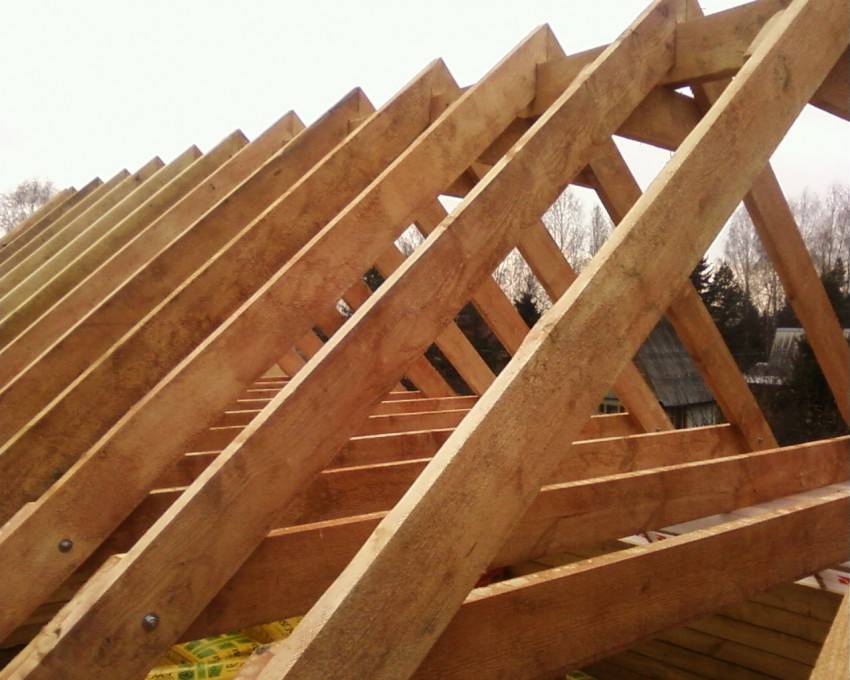

Возведение стропильной системы

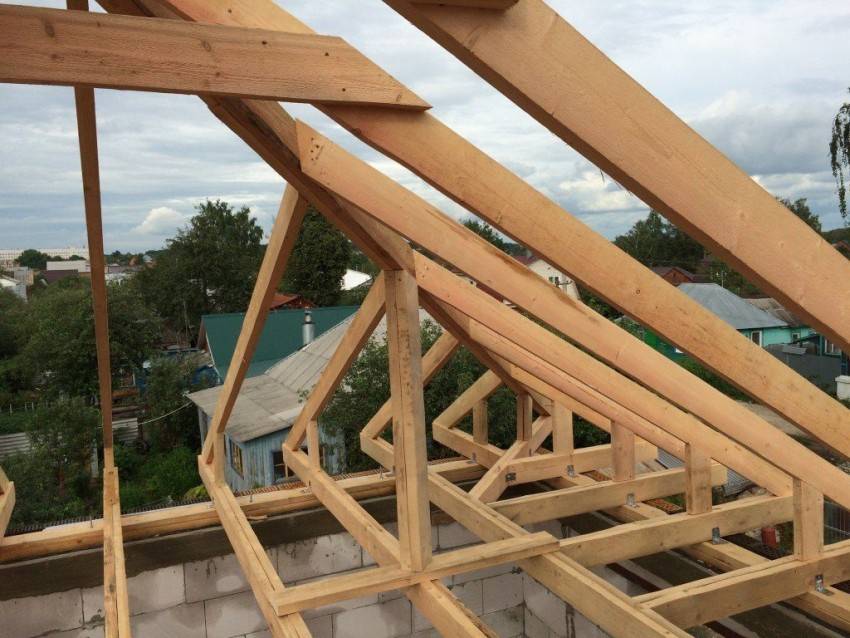

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

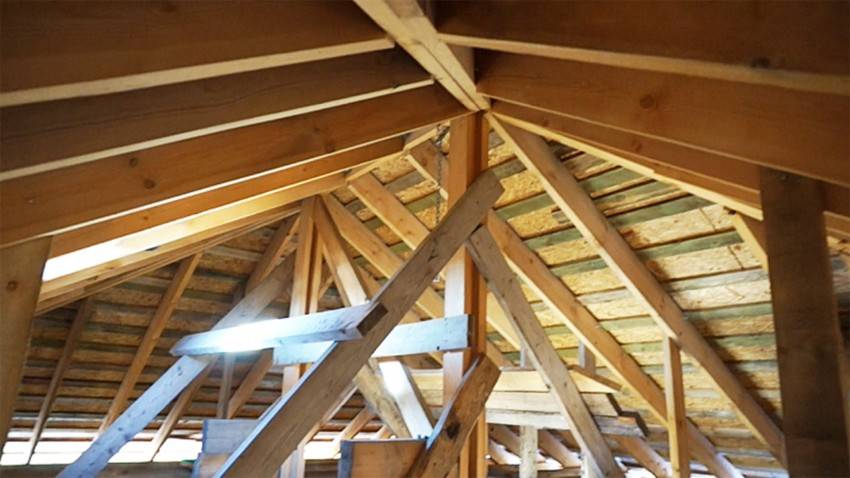

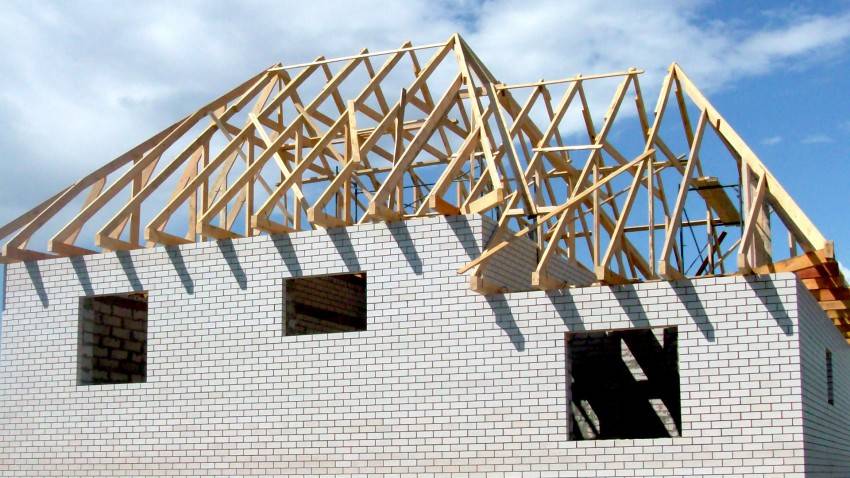

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

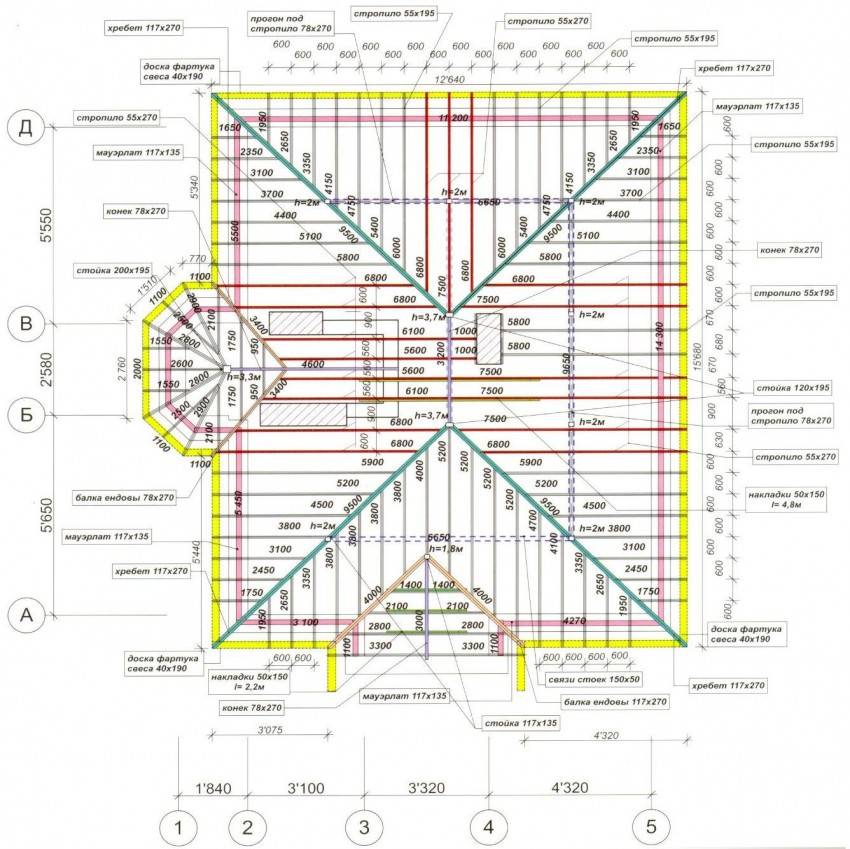

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

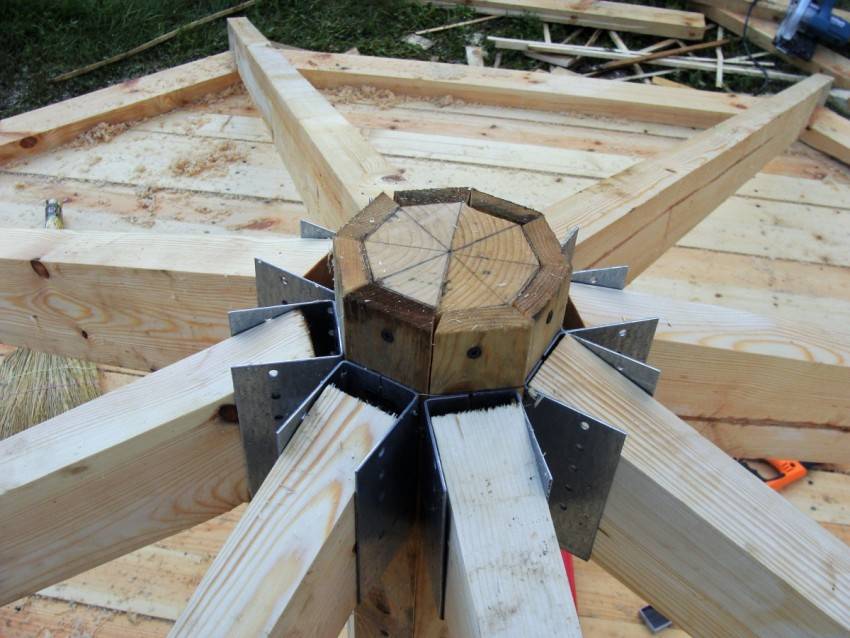

Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

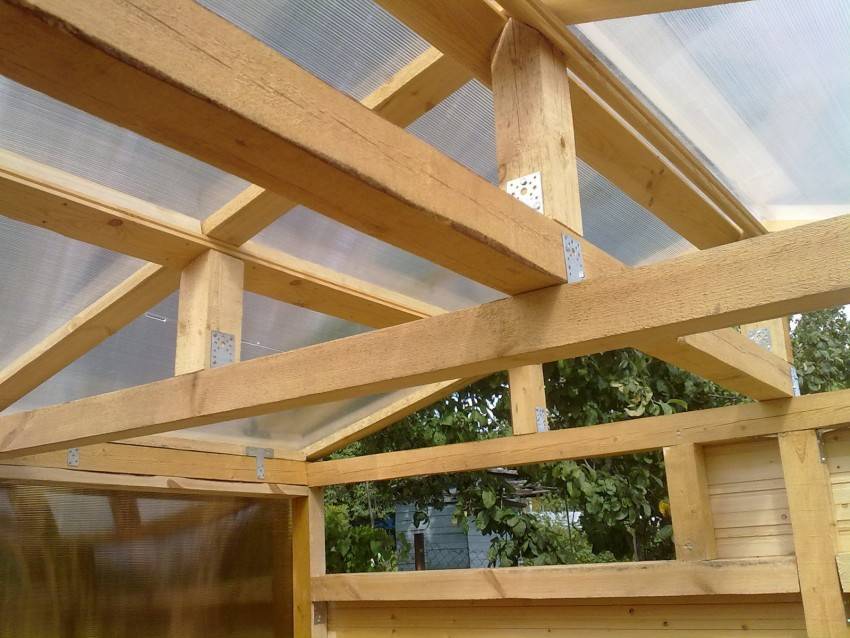

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Какую крышу называют плоской?

Начнем с азов. На самом деле плоская кровля только визуально производит впечатление абсолютной горизонтальности. Небольшой уклон все-таки есть – 1-5° (1,7-8,7%). Визуально и при эксплуатации он совершенно не ощутим, однако позволяет атмосферным осадкам свободно стекать к точкам водосбора – в этом его основная задача.

В отличие от скатных аналогов, плоская крыша не имеет стропильного каркаса и, по сути, представляет собой горизонтальное перекрытие, опирающееся на стены постройки. Его особенность – в усиленных слоях тепло- и гидроизоляции, необходимых по причине сообщения кровли с окружающей средой.

Привлекательность плоской кровли для застройщиков обоснована следующими преимуществами:

Сниженной ценой. По сравнению со скатной кровлей, плоский аналог обладает меньшей площадью, соответственно расходы на материалы – ниже.
Упрощенным монтажом и дальнейшим обслуживанием. Обустройство плоской конструкции проще, чем скатной, так как передвигаться по горизонтальной плоскости легче, чем по наклонной. По этой же причине сложностью не отличаются и различные мероприятия по обслуживанию самой кровли и находящихся на ней устройств (дымоходов, вентиляторов, антенн и т.п.).
Возможностью получения дополнительной полезной площади (при эксплуатируемой кровле). Поверхность плоской крыши можно с легкостью использовать в качестве террасы, прогулочной площадки и даже… сада с настоящим газоном.

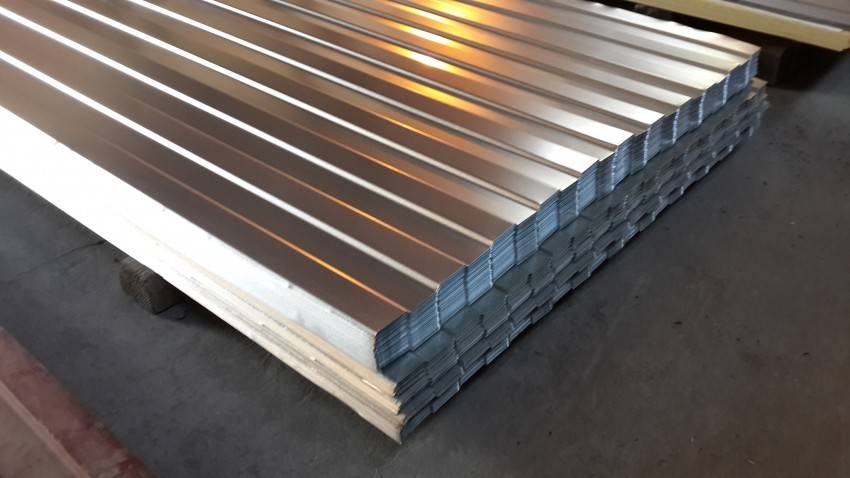

Главным элементом плоской кровли является прочное основание: железобетонные плиты, профнастил или сплошная поверхность из досок, фанеры, ОСП, ЦСП (при оборудовании кровли по деревянным балкам). Само же покрытие кровли выполняется из нескольких слоев. Их количество, место расположения в конструкции и материалы изготовления зависят от назначения кровли и ее типа.

Типы плоских кровель:

Неэксплуатируемая кровля. Самая простая, не несущая никаких дополнительных функций, кроме защиты помещения от влияния окружающей среды. Она не используется для обустройства мест рекреационного или хозяйственного назначения. Все, что от нее требуется, – достаточная защитная функция, способность выдерживать снеговые и ветровые нагрузки, а также вес работников, проводящих обслуживающие мероприятия. То есть при строительстве такой кровли расчет ведется на то, что одновременно на ней смогут находиться 1-2 человека, причем не постоянно, а только на время обслуживания и ремонта покрытия.
Эксплуатируемая кровля. Оборудуется для выполнения каких-то дополнительных функций, кроме непосредственно кровельных. Например, на эксплуатируемых кровлях устраивают спортивные площадки, террасы, парковки, сажают газоны и разбивают цветники.
Инверсионная кровля. Характеризуется нетрадиционным размещением слоев – теплоизоляционные маты (ЭППС) укладывают практически в самом верху пирога. Гидроизоляцию монтируют под слоем утеплителя. Такое решение помогает продлить срок службы гидроизоляционного покрытия, а соответственно и самой кровли. Инверсионные крыши могут быть как эксплуатируемыми (чаще всего), так и неэксплуатируемыми.
