Как изготовить печь-буржуйку из газового баллона

Содержание

Этот прибор представляет собой печь небольшого размера, которая работает на дровах. Основным её достоинством является быстрая теплоотдача. Обогрев помещения, таким образом, происходит за короткое время. Делаются они из металла, потому остывают почти сразу же после прекращения горения.

Маленькая буржуйка выглядит достаточно аккуратно и работает эффективно

Существуют котлы таких видов:

• По виду материала: из нержавейки или чугуна.
• По типу конструкции: с наличием варочной плиты, духового шкафа.
• По виду горючего: дровяные, топливные, торфяные или опилочные.

Она способна функционировать используя отработанное топливо. По причине экологичности горючего, такая печь не будет загрязнять окружающую среду. Простая конструкция не создает сложностей при эксплуатации. Можно приспособить печь под любые нужды (отопление, приготовление пищи, сушка белья).

Пиролизный агрегат

Этот обогреватель представляет собой конструкцию из газового баллона на 24 л. Он служит камерой сгорания, а роль теплообменника играют пять труб диаметром 57 мм и длиной 40 см. Баллон устанавливают горизонтально, а трубы к нему приваривают вертикально .

Сверху на теплообменник устанавливают вторую камеру сгорания, которую соединяют с дымоходом. Кроме того, в камеру встроена небольшая трубка для подачи воздуха. Когда печка горит, первичная теплоотдача происходит в теплообменнике, то есть в трубах.

Читать подробнее: делаем дымоход для печки-буржуйки.

По ним продукты горения попадают во вторую камеру, смешиваются с воздухом из трубки и догорают, также отдавая тепло в окружающий воздух.

С такими показателями буржуйка подойдет для отопления частного гаража. Иногда мощность печи увеличивают, используя газовый баллон объемом 50 л.

Следующий шаг: соединяем баллоны между собой

Эту работу я считаю наиболее важной. Положив баллон на бок, я, при помощи маркера, отметил на нём прямоугольник, шириной 10 см на всю длину

Конечно, его можно сделать и короче, однако мне показалось, что так будет лучше для работы буржуйки. Отмеченная область была вырезана, а часть металла, извлечённая после этой работы, разделена на две равные половины в длину. Именно из них я сделал переход из одного баллона во второй. Это очень удобно, и избавляет от необходимости лишних замеров, поиска дополнительного материала. Подобная прорезь была сделана и во втором баллоне, однако отделённая полоса была использована позже в других целях. Именно из неё были изготовлены заглушки по бокам переходника с одного баллона на второй.

Вот такая прорезь с боковыми стенками должна получиться

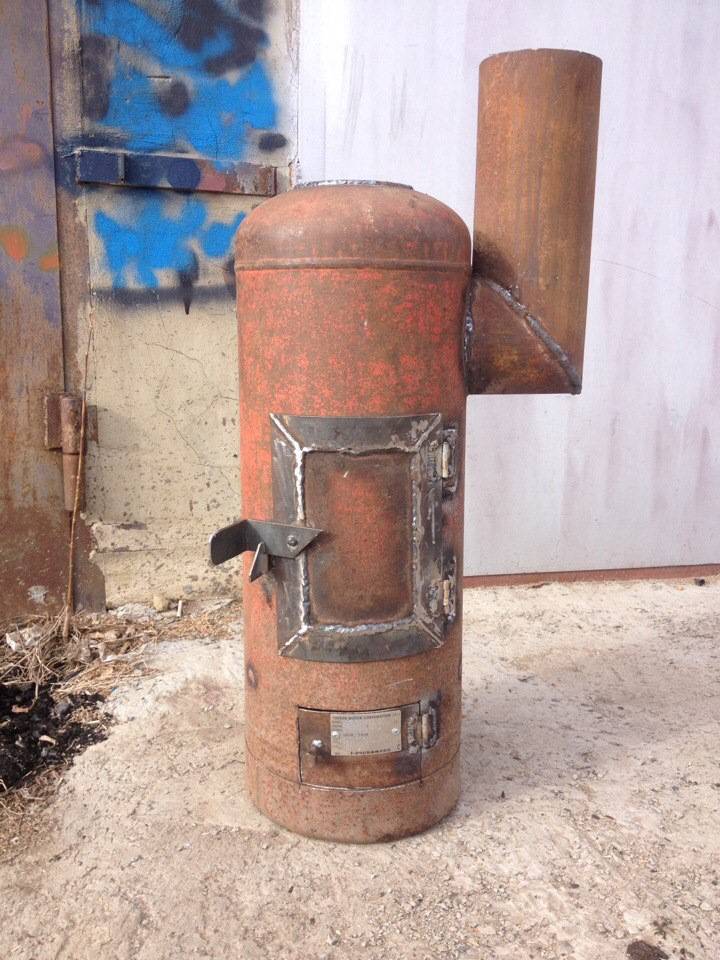

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

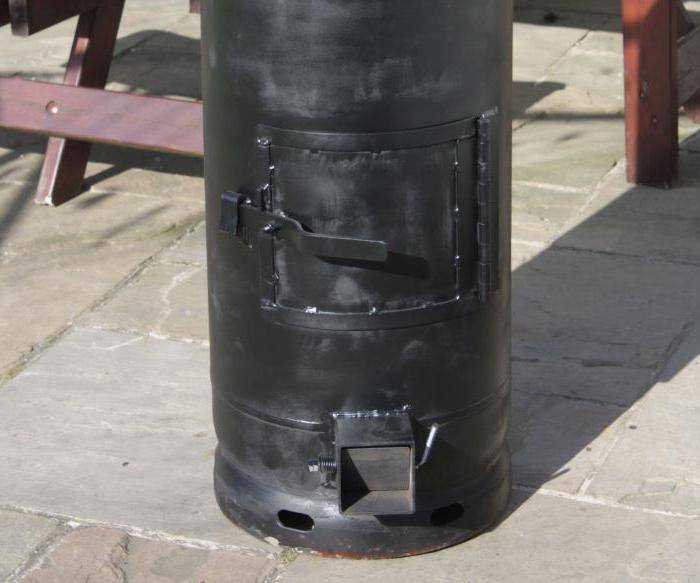

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

Конструкция печки и её принцип действия

Как и у любой твердотопливной печи, у буржуйки из газового баллона два основных конструктивных отсека: топка и зольник (поддувало).

В топке проходит рабочий процесс — горение топлива. Зольник находится под топкой, непосредственно связан с ней через колосник и служит для удаления нелетучих продуктов горения из топки.

Горизонтальное и вертикальное исполнение

В процессе горения образуются продукты горения. Летучие устраняются через дымоход под действием естественной тяги, а сыпучие через отверстия в колосниковой решётке в зольник. Последующее удаление сыпучих продуктов горения из зольника выполняется вручную с помощью кочерги или лопатки.

А также зольник служит для подачи воздуха в камеру сгорания (топку). Поэтому его следует своевременно очищать. Без нормальной подачи воздуха существенно снижается эффективность горения топлива.

В помещение тепло от буржуйки поступает непосредственно от горячих стенок топки.

Сборка составных частей

1. Собирать конструкцию начинают с установки поддувала. Для этого в нижней части баллона, где отрезано дно, приваривают металлические уголки.

Ко дну привариваем уголки

2. Затем вместо вырезанного дна помещают решётку. Её изготавливают из прутьев, которые сгибают в виде змейки.

Затем привариваем решётку

3. От уровня пола решётку должно отделять расстояние в 50 см. Этот элемент устанавливают в баллон и приваривают к нему.

4. Далее переходят к передней части. На стальном листе отмечают окружность, диаметр которой должен равняться наружному контуру баллона.

5. Затем внутри полученного круга намечают два отверстия прямоугольной формы. Предназначение первого заключается в подаче топлива в камеру, второго – в поддувало. Отверстия вырезают посредством зубила.

Проделываем отверстия под топку и поддувало

6. Полученные детали прикрепляют с помощью сварки к петлям на баллоне.

Привариваем дверцы к петлям

7. Далее устанавливают дымоход. К предварительно подготовленному отверстию можно приварить стальное кольцо шириной 5-8 см. Это необязательно требование, но наличие такой детали облегчит монтаж дымохода. Установить эту деталь можно двумя способами:

• Первый предполагает монтаж обычной трубы, которая должна выводиться на улицу;
• Второй способ предполагает совмещение дымохода с обогревом. Для этого он должен быть более длинным и иметь несколько коленцев. Благодаря этому дым и горячий воздух будет при выходе отапливать большее пространство.

Привариваем дымоходную трубу

8. Из уголков с помощью сварки изготавливают раму для дверцы.

9. Затем изделие прикрепляют к баллону.

10. Дверцу прикладывают к раме, по углам делают отверстия для установки болтов и выполняют фиксацию. К внешней стороне корпуса приваривают стальные уголки, формируя ножки.

Завершаем изготовление печи

Технология выполнения печи из газового обычного баллона

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой. Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения. особенности выполнения буржуйки горизонтальной Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Пошаговая инструкция по изготовлению буржуйки своими руками

Буржуйка из баллона — самый простой вариант изготовления

Прежде чем приступить к сооружению печи, необходимо подготовить баллон. В первую очередь, из него стравливают газ. Эту процедуру проводят только на свежем воздухе. Выполнять стравливание внутри помещения небезопасно. Если упустить этот этап, газ может взорваться при соприкосновении с искрой в процессе резки. Процесс выполняется таким образом:

1. Сначала следует открыть краник, после чего послышится характерный звук, напоминающий шипение.
2. Затем нужно просто подождать пока выйдет весь газ.
3. Когда шипящий звук исчезнет, баллон будет готов к дальнейшему использованию.

Далее его необходимо промыть. Это поможет удалить особый запах, который появляется в результате использования поставщиками газа меркаптановых отдушек для обнаружения протечек. Сначала в баллон заливают раствор отбеливателя, содержащего кислород – например, «Персоль». Это средство разводят в воде из расчёта 1,5 столовые ложки отбеливателя на 10 литров жидкости. Затем раствор сливают.

После завершения этой процедуры можно приступать к изготовлению буржуйки.

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

• газовый баллон;
• металлический лист толщиной 3 мм;
• арматура для изготовления колосника и ручек;
• металлические уголки или остатки профильной трубы для ножек;
• труба для дымохода диаметром 120 мм и длиной от 400 мм;
• металлические прутья или арматура для каменки;
• кирпичи для фундамента и облицовки места размещения печи;
• сварочный аппарат и защитная экипировка;
• электроды для сваривания металлических деталей;
• болгарка и набор обрезных и зачистных дисков;
• набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

Конструкция печки и ее принцип действия

Отопление гаража газом запрещено, потому если дом давно был подключен к магистральному газопроводу, а баллон остался, его можно использовать в целях создания печки. В зависимости от того, сколько баллонов имеется в наличии, и какое топливо планирует использовать владелец, выбирается конструкция печи.

Из основных требований к помещению выделяют удаленность печи от легко возгорающихся материалов, нормальный уровень вентиляции, наличие дымохода, наличие в помещении емкостей с водой для экстренного гашения возгорания, листы металла или бетон в радиусе 0,5 метра у основания дымохода и самого агрегата.

Простой отопительный агрегат из газовых баллонов состоит из:

• ящика для золы;
• решетки из огнеупорного материала;
• топливника;
• теплообменных ребер;
• перегородок;
• ножек;
• дымохода.

Конструкция печи из баллона

Нижняя и верхние зоны разделяются решеткой для дров. Верхняя часть представляет собой место горения твердотопливных материалов, плавно переходит в дымоход.

Принцип действия обыкновенной буржуйки незамысловат: в топливник забрасывают дрова, которые накаляют печку и дают выброс тепла в помещение. Прогоревшие дрова превращаются в золу, они проходят сквозь огнеупорную решетку в зольник.

Важно своевременно очищать зольник, так как перегоревшие материалы могут препятствовать поступлению воздуха. К слову, такая печь идеально подходит для готовки, если заранее сварить варочную поверхность

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Выбор баллона и материалов

Корпус для печи изготавливают из старого пустого газового баллона. Для эффектной работы и высокой теплоотдачи конструкции нужно определиться с размерами ёмкости. Маленькую комнатку можно обогреть, используя пятилитровый баллон. Небольшие печки с маленькой мощностью сооружают из ёмкости размерами от 12 до 30 литров.

Печь из газового баллона — отличное решение для обогрева вашего гаража

У промышленной (объёмом 40 л) толстые стенки, а диаметр внутренней поверхности слишком маленький для закладки достаточного количества топлива. Оптимальный вариант — пропановая 50-литровая ёмкость высотой 85 см и диаметром 30 см.

Баллон перед работой тщательно подготавливают:

• откручивают вентиль и оставляют ёмкость на сутки для выхода остатков газа;
• затем переворачивают её и сливают конденсат в ненужную посудину;
• баллон наполняют водой, держат её несколько часов;
• выливают воду.

Баллон для изготовления печи нужно тщательно очистить

Оставшийся пропан обязательно выводят из ёмкости, иначе при сварке баллон может взорваться. Дополнительно необходимо подготовить некоторые материалы и инструменты:

• трубу для дымоотвода;
• стальные листы толщиной не менее 3 мм;
• арматурные пруты;
• металлические уголки;
• плоскогубцы, зубило и молоток;
• аппарат для сварки;
• шлифовальная машинка;
• дрель со свёрлами.

В этом видео подробнее о буржуйке из баллона:

Проверка работоспособности гаражной печи

Первое тепло, полученное от буржуйки из двух газовых баллонов

Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.

Огонь начал пробиваться сквозь соединительную шахту между баллонами

Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

Проходящий через зольник воздух способствует более сильному горению

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.
