Как сделать забор из профильной трубы своими руками: чертежи и расчет

Плюсы и минусы

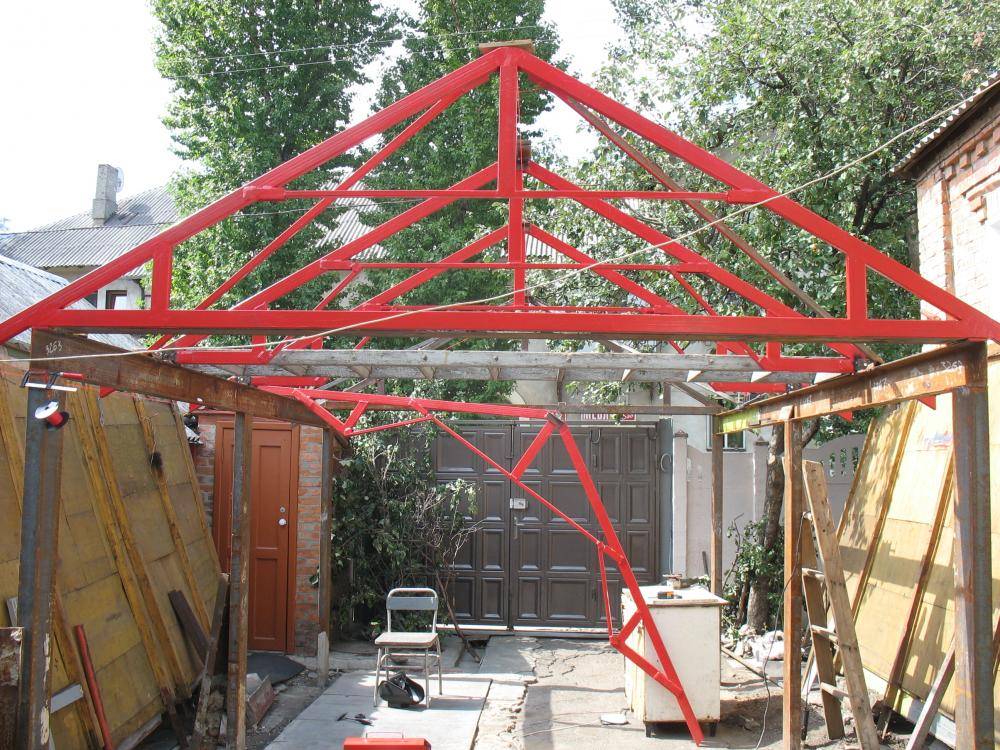

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

Сложность в изготовлении.
Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

запор обыкновенный;
замок с внутренней установкой;
накладной замок, где имеется защелка и ручка;
навесной;
с электрическим исполнительным механизмом;
домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
С помощью напильника устраняют зазубрины и неровности кромок.
Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Возведение фундамента и монтаж опор

Технология установки применяется с учётом выбранного основания. Прежде чем приступить к этому этапу, следует тщательно (перепроверив) разметить периметр участка при помощи колышков и шпагата с необходимым шагом для столбов, учитывая размеры последних и крепёжных элементов.

Схема

Установка опор выполняется как во время создания фундамента, так и после. Это зависит от выбираемого способа:

Столбчатый (луночный, столбовой) – его используют, когда нет необходимости выравнивать рельеф по периметру.

Буром формируются лунки глубиной не менее 400 мм зависит от промерзания почвы. Следует проконсультироваться с местными профессионалами, так как при нарушении требований по заглублению, зимой может быть вытолкнут.

Для возведения такого основания после разметки, очистки периметра от дёрна, роют траншею, оборудуют её опалубкой, формируют из песка подушку и заливают бетоном.

В зависимости от способа монтажа, могут помещаться специальные крепления или трубы с большим диаметром, чем у столба.

Его можно укрепить при помощи армирования сеткой или арматуры.

Ленточный фундамент с лунками. Технология аналогична вышеописанной, за исключением дополнительного элемента — бетонного столба, который формируют на месте установки опор.

Как и в предыдущем варианте, крепления могут быть разные: болтовые, трубные.

Ленточно-столбчатый

Инструмент и оборудование

При строительстве ограждений из металла потребуются следующие инструменты:

Рулетка 3 метровая, с магнитом;
Мерная лента (тканевая или металлическая рулетка) 30 — 50 метров;
Угольник
Строительная шнурка (веревка);
Кувалда 3-5 кг.
Молоток.
Сварочный аппарат, маска краги, электроды 3 мм;
Маятниковый отрезной станок или торцовочная пила, или УШМ (болгарка), отрезные и зачистные диски;
Приспособление, типа стусла, для резки трубы под углом, если планируете работать болгаркой
Строительный уровень. Желательно для работ по металлу, с магнитом на подошве, если возможно, то лучше 2 уровня.
Ручной бур, со шнеком диаметром вдвое больше, чем размер столба в сечении.
Для разметки мелок или маркер.

Как сделать палисадник из профлиста своими руками

Чтобы изготовить палисадник из профлиста своими руками нужны:

ямобур или лопата;
моток веревки для разметки;
строительный уровень;
песчано-гравийная смесь;
бетон марки М200;
стальные опорные столбы из профиля 40х60 мм;
деревянные или металлические лаги не менее 40х40 мм и 20х40 мм соответственно;
листы профнастила;
саморезы для крепления профлиста;
шуруповерт;
сварочный аппарат или дрель.

В первую очередь размечают расположение опорных столбов. Они должны быть на одной линии и на расстоянии не более 2,5 метров

друг от друга. Для низких заборов это расстояние можно увеличить до 3 метров.

В местах установки столбов делают ямы глубиной 1–1,2 метра

— нижняя точка столба должна быть как минимум на200 мм ниже глубины промерзания грунта в месте строительства. Проще и быстрее сделать ямы ямобуром, но можно выкопать их и обычной лопатой. Это займет больше времени и увеличит расход бетона.

На дно полученных ям насыпается и утрамбовывается песчано-гравийная смесь. В результате должен получиться слой толщиной 100 мм

, который называют «песчаной подушкой».

На песчаную подушку ставят опорные столбы. Их обязательно нужно выровнять по вертикали с помощью строительного уровня. Дальше в яму начинают наливать бетон. Лить его нужно равномерно со всех сторон столба, чтобы избежать перекоса опорных столбов.

Следите за вертикальностью

Каждый раз после заливки ямы на треть столб снова проверяют на вертикальность и при необходимости выравнивают. После бетонирования столбов им нужно дать около двух недель на «отдых». За это время бетон наберет прочность. Срок ожидания зависит от марки бетона, температуры, влажности, наличия присадок в составе и других факторов, но в подавляющем большинстве случаев двух недель достаточно.

Через две недели после установки столбов можно приступать к обшивке ограждения. Облицовка домов и палисадников металлопрофилем выполняется стеновыми марками с высотой волны от 15 мм. Профлист С8 на высоких заборах использовать не рекомендуем — у него слишком маленькая высота волны, чтобы эффективно противостоять ветровой нагрузке.

Сплошной невысокий забор для палисадника

Сначала на столбах крепят лаги. Для этого либо используют сварку, либо саморезы и специальные крепления. При высоте забора до 1,7 метра

поперечин должно быть две на расстоянии 200–300 мм от края профлиста. При высотебольше 1,7 метра ставят три поперечины, две из которых все так же крепятся в 200–300 мм от края листа, а третья — посередине между ними. Совсем небольшой забор для палисадника из профлиста высотойдо 1 метра крепят на одну поперечину, которую ставят посередине.

Сам профнастил крепят кровельными саморезами в низ профиля через волну. Саморезы нужно вкручивать строго перпендикулярно и не пережимать — в этом случае резиновая прокладка обеспечит герметичность в месте соединения, что снизит скорость развития коррозии. Нахлест делают в одну волну.

Как крепить профлист на забор

Подробнее о креплении профнастила на забор со схемами и тонкостями читайте в этой статье. Если вы делаете сплошной палисадник из профиля своими руками, то монтаж завершается установкой заборной планки для защиты кромки профлиста от коррозии и придания ограждению завершенного вида. Если забор комбинированный, то после монтажа листов металлопрофиля устанавливают кованые элементы.

Чертеж и подготовка

Любая работа начинается с чертежа. Сначала необходимо определиться с местом установки и размерами. Калитка может размещаться рядом с воротами или отдельно от них, ее высота может быть равна или меньше высоты забора. При очень высоком заборе дверца может иметь высоту не более 2 м (редко 2 м 10 см), выше можно сделать перемычку и обшить ее так же, как и забор. Ширина составляет 0,9-1 м (меньшая ширина неудобна при входе с грузом или сумками, большая также создает неудобство при открывании, требует более массивной рамы, есть вероятность перекоса в процессе эксплуатации).

Затем необходимо продумать конструкцию дверцы и опорных стоек и начертить схемы установки и чертеж конструктива дверцы. Сделать это необходимо заранее, все продумать, рассчитать необходимое количество материалов, приобрести и привезти их.

Не забудьте про СИЗ: для сварочных работ обязателен брезентовый костюм и рукавицы, маска с затемненным стеклом; ботинки; для прочих работ — очки и перчатки, резиновые перчатки и респиратор для покрасочных работ.

Какие инструменты понадобятся

Перечень инструментов и расходных материалов:

садовый бур, штыковая лопата, лом;
бетономешалка или емкость для перемешивания бетона для установки стоек;
совковая лопата для загрузки песка и цемента, металлические ведра;
сварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А. Можно пригласить сварщика — но можно и поучиться варить несложные изделия самому — всегда пригодится. Сварочный аппарат в усадьбе быстро окупится — мелких сварочных работ при обустройстве сада всегда хватает;
инструменты для сверления отверстий и закручивания саморезов — дрель и шуруповерт;
уровень, шнур, отвес, строительный угольник;
металлическая линейка длиной 1 м, рулетка длиной 5 м;
струбцины — с их помощью собирают каркас при сварке, временно крепят каркас при установке замка и петель;
кисти;
болгарка, круги для резки металла, круги шлифовальные.

Подбор материала

Для изготовления калитки из стальных профилей необходимы следующие материалы:

стальные трубы размерами не менее 80×80 мм для опорных столбов легкой калитки из профнастила, не менее 100×100 для более тяжелых моделей; толщина стенки не менее 4 мм; можно использовать конструкцию из двух П-образных швеллеров, сваренных в форме трубы. Если один из столбов служит одновременно опорой для каркаса ворот, то применяется труба еще большим сечением;
стальные трубы 60×40 или 40×40 мм для сварки каркаса калитки, 40×20, 32×32 мм для перемычек;
цветные кровельные саморезы в комплекте с резиновой шайбой;
материал для обшивки каркаса — металлический лист толщиной 2-3 мм; или профнастил с пластиковым покрытием с высотой волны 10-12 мм, толщиной листа 10-12 мм; или поликарбонат, торцовые профили для поликарбоната, специальные клейкие ленты для закрытия торцов поликарбоната; при необходимости — готовые кованые детали;
небольшие кусты стального листа толщиной 4-5 мм;
кирпичи;
рубероид;
петли;
замок;
шлифовальная бумага;
цемент, песок и щебень для бетона;
гравий или щебень (средней фракции);
атмосферостойкая краска для наружных работ;
антикоррозионная грунтовка;
электроды.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

Изготовление прочных ворот из профильной трубы требует выполнения таких этапов:

предварительно следует провести замеры и подготовить чертеж с указанием размеров ворот;
выполняется закупка материалов, подготовка оборудования, инструментов для проведения работ;
выполняются подготовительные работы, устанавливаются опоры;
проводится сборка рамы, которая затем обшивается при помощи выбранного материала;
проводится установка петель, замков и прочей фурнитуры, монтаж автоматики, если это потребуется.

При расчетах конструкции необходимо учитывать, что оптимальная длина одной створки должна составлять 3 метра, если проездной проем больше, то лучше разделить конструкцию на две створки, например, при ширине проема в 4 м створки могут иметь размеры по 2 метра каждая. Во втором случае также можно установить одну трехметровую створку и калитку с шириной около одного метра (минимальная ширина калитки может составлять от 75 сантиметров). При расчетах также надо учитывать пространство, необходимое для установки опорных столбов.

Расчет параметров для уже смонтированного ограждения необходимо определять следующим образом:

высота ворот, калиток должна быть аналогичной высоте общего забора, но в некоторых ситуациях допускается уменьшение высоты на 20-40 см;
ширина ворот должна определяться расстоянием между двумя опорными столбами, на которые предполагается общее крепление каркаса.

На основе выбранных размеров составляется чертеж, после чего рассчитывается количество трубы для рамы, укосин и опорных столбов.

Сварная конструкция: как правильно сварить ворота

Решая, как правильно сварить ворота, необходимо предварительно составить схему сборки:

перед изготовлением каркаса требуется нарезать профтрубы на составляющие определенной чертежом длины;
подготовленные элементы очистить от ржавчины, отшлифовать края;
выполнить подготовительные работы – в заранее определенных местах выкапываются ямы для установки опор ворот;
столбы монтируются в подготовленные ямы на песчано-гравийную подушку и заливаются бетоном (необходимо сразу проверить вертикальность опор, на время застывания поставить поддерживающие подпорки).

Сварные ворота и калитка своими руками собираются при помощи общей рамы, то есть конструкция получается единой

Очень важно усилить углы каркаса, чтобы придать ему необходимую жесткость и стойкость к снеговым, ветровым нагрузкам. При сборке требуется пользоваться строительным угольником и уровнем, это даст возможность избежать перекосов и неточностей

Сварка осуществляется для элементов каркаса, установленных горизонтально, лучше всего это делать во дворе, очистив предварительно территорию. Для защиты обязательно используются рукавицы и маска сварщика, если опыта проведения подобных работ нет вообще, рекомендуется заказать выполнение этого этапа у специалистов.

После окончания сварочных работ поверхность металла и сварных швов зачищается от окалины. Далее швы необходимо обработать при помощи специальной грунтовки, защищающей металл от коррозии и прочих негативных внешних факторов. Это значительно продлит эксплуатационные сроки ворот и визуально сделает конструкцию привлекательной.

Следующим шагом является обшивка каркаса выбранным материалом, приваривание к столбам и каркасу петель, монтаж остальной фурнитуры, включая автоматику.

Вариант с резьбовым креплением

При сборке каркас ворот из металлической трубы можно крепить с использованием резьбового соединения. Такой вариант очень простой, его легко выполнить своими руками:

элементы рамы раскладываются на горизонтальной поверхности;
в соответствии с составленной схемой труба нарезается, после чего выполняется крепеж при помощи болтов (для этого в трубе предварительно надо выполнить ряд технологических отверстий);
после сборки основной рамы необходимо выполнить декоративную обшивку, установить замки, петли, щеколду, при необходимости выполнить монтаж автоматики.

Факторы, влияющие на стоимость

Цена не может быть одинаковой на все виды изделий из металла. Ограждения из стали выпускаются из разного сырья. Оцинкованная сталь способна прослужить дольше, благодаря покрытию. Но стоимость такого материала гораздо выше нелегированного аналога.

Расстояние от завода до объекта также влияет на стоимость конструкции. Отразится на цене и технология изготовления. Сварные ограждения будут собираться дольше при помощи сварки. Секционные изгороди монтируются за несколько часов.Это интересно: что можно сделать из профильной трубы. От вида выбранной опоры будет зависеть итоговая стоимость работ. Опоры не всегда бывают металлическими. Некоторые владельцы загородных участков предпочитают делать их из кирпича или железобетона.

Чтобы получить прочную и долговечную конструкцию, следует заранее подготовить все материалы. Начинающим мастерам следует тщательно изучить особенности сборки таких изделий. Людям, которые никогда ранее не сталкивались с производством ограждений из металла своими руками, можно порекомендовать воспользоваться помощью специалистов.

Нормативы по установке

Ограждение должно стоять от земельного участка соседей на расстоянии:

Трёх метров от жилого дома;
Четырёх метров от строений с домашними животными;
Одного метра от любого другого вида построек;
Двух метров от невысоких деревьев, четырёх – от высоких и от кустов – 1м.

Помимо этого, высота забора должна быть не больше 1,8 метра и расстояние от подземной газовой трубы должно составлять не меньше 1 м. Получить документы, в которых прописаны нормативы, можно у представителей местной власти. Чтобы в будущем не пришлось прибегать к сносу забора, к его строительству можно приступать только после согласования всех вопросов по монтажу.

Как сделать забор из профильной трубы своими руками

Одно из преимуществ оград из профильных труб – простая технология монтажа, благодаря чему установить его может любой человек без особых навыков и знаний. Зная технологию возведения ограждения и имея в наличии все необходимые материалы и инструменты, работа пройдет быстро, а конечный результат гарантированно принесет удовольствие и заслуженную гордость.

Основа: фундамент, столбы и лаги

Для монтажа любого вида ограждения первоначальным этапом возведения является заливка фундамента и установка опорных столбов. В качестве опорной горизонтальной платформы может служить раздельный либо ленточный фундамент. Первый вариант считается более предпочтительным для участков с песчаным грунтом и легких конструкций заборов.

Для формирования раздельного фундамента выбираются опорные столбы из трубы диаметром 80×80 мм (в некоторых случаях допускается использовать сечение 60×60 мм). Длина их должна составлять 3 м. С помощью бура создают отверстия на глубину 1/3 высоты трубы. Для лучшей устойчивости рекомендуется продлить ямы ниже уровня промерзания почвы. На дно получившихся отверстий засыпается смесь песка со щебнем и тщательно трамбуется. Высота слоя должна быть в пределах 15 см.

Существует и второй вариант действий – для формирования опор трубы забиваются в землю. Для этих целей используется тяжелый чурбак либо кувалда (при этом между трубой и инструментом укладывается деревянная прокладка). В этом случае необходимо постоянно помнить о контроле угла наклона опоры, особенно с учетом того, что весь процесс установки забора из профильной трубы происходит с лестницы-стремянки, что крайне неудобно.

Габариты ленточного фундамента для ограды варьируются в зависимости от того, какой материал столбиков выбран – кирпич либо труба. В первом случае опора должна быть не меньше 30-40 см в ширину и 1 м в глубину, во втором – ширина не должна превышать 25-30 см, а глубина – 60-70 см.

Общая технология установки

В первую очередь выполняется бетонирование фундамента. В зависимости от нагрузки выбирается один из двух описанных ранее видов и осуществляется в соответствии с принципиальной технологией. Все дальнейшие операции выполняются исключительно после того, как застыл бетон. Для дополнительного закрепления конструкции фундамента можно воспользоваться ленточными растяжками.

Дальнейшие работы целиком зависят от вида сборки. Прежде чем приступить к основным операциям и сварить забор из профильных труб, необходимо позаботиться об опорах и соединяющих их горизонтальных перемычках. После этого происходит насыщение забора дополнительными и декоративными элементами.

В работе с секциями забора из профильной трубы модульного типа необходимо просто соединить все детали болтами согласно чертежу и произвести монтаж конструкции к вертикальным стойкам.

Как правило, установка забора из профильной трубы своими руками не вызывает особых затруднений. Главное правило – постоянно пользоваться уровнем и отвесом, чтобы конструкция стояла ровно.

Крепление прожилин

Для монтажа и крепления лаг существует два основных способа: по краю столба либо по его центру. Первый вариант рекомендуется использовать в тех случаях, когда забор планируется делать сплошным, обшив его профнастилом. В этом случае можно обойтись без тщательных замеров и подбора шага между опорными столбами в поисках нужной ширины листов. Достаточно будет взять лаги и прикрепить их к заграждению по уровню саморезами.

В том случае, если прожилины устанавливаются по центру конструкции, следует более внимательно отнестись к обеспечению необходимого расстояния между опорными столбами.

Опорные столбы, выполненные из профильной трубы, можно оставить в первоначальном виде, лишь покрыв антикоррозийным покрытием, либо облагородить ее. Для этих целей можно воспользоваться кирпичом либо камнем для укладки по высоте опоры. Также можно предусмотреть на вершине вертикальных труб декоративные светильники.
