Сигнальные элементы
У обычного автоматического выключателя существует всего два положения:
включено
отключено
У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.
Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.
В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.
Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.
А вот для РЩ-0,4кв в подъезде, она не помешает.
Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.
Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.
Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.
В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).
Такое хоть и редко, но тоже встречается.
Какой фирмы выключатель лучше выбирать?
Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.
Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.
Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.
Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат
Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.
На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.
Обзор автоматических выключателей «Hager» на следующем видео:
Корпус автомата
При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках
Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.
Хотя часто попадается даже с четырьмя.
Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!
Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.
Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.
На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.
По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.
Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.
Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам
У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше
Особенно это важно при плотном расположении автоматов в одном ряду
На что обратить внимание при выборе?
Как только человек твердо решил купить дифавтомат, то процессу выбора важно отдать особое внимание. Так пользователь обезопасит себя от возможных подделок и приобретет надежное и долговечное оборудование. Сначала важно посмотреть на технические характеристики каждого изделия, только потом выбирать из тех, которые больше подойдут для конкретного дома
Сначала важно посмотреть на технические характеристики каждого изделия, только потом выбирать из тех, которые больше подойдут для конкретного дома
Сначала важно посмотреть на технические характеристики каждого изделия, только потом выбирать из тех, которые больше подойдут для конкретного дома
Номинальное напряжение и количество фаз
Подобрать продукт по этому критерию — легко. Здесь достаточно помнить один нюанс: устройства, которые работают в однофазной сети, обладают 3 зажимами для подключения, в отличие от трехфазных, где этих полюсов четыре.
Рабочее напряжение указывается на этикетке, в техническом паспорте, а также маркируется на самом агрегате, чтобы человек не забыл об этом.
Токовый номинал
Чтобы дифференциальный автомат мог гарантировать безотказную работу, важно посмотреть на такой параметр, как токовый номинал. Знание этого критерия поможет подобрать более качественный вариант. Информация об этом значении располагается на этикетке и в сопроводительной документации, указывается буквой и цифрой, где буквенный символ обозначает характеристику изделия, а цифра номинальное значение
Например, C30 указывает пользователю, что характеристика аппарата – C, в то время как его номинальное напряжение равняется 30 Ампер. Подходящим вариантом для коттеджей и многокомнатных квартир являются устройства характеристики C, они отличаются хорошими показателями надежности и пользуются широким спросом у покупателей. Лучше всего при выборе этого аппарата посмотреть в специальную таблицу, которая находится в интернете
Информация об этом значении располагается на этикетке и в сопроводительной документации, указывается буквой и цифрой, где буквенный символ обозначает характеристику изделия, а цифра номинальное значение. Например, C30 указывает пользователю, что характеристика аппарата – C, в то время как его номинальное напряжение равняется 30 Ампер. Подходящим вариантом для коттеджей и многокомнатных квартир являются устройства характеристики C, они отличаются хорошими показателями надежности и пользуются широким спросом у покупателей. Лучше всего при выборе этого аппарата посмотреть в специальную таблицу, которая находится в интернете.
Максимальное значение утечки тока
Большая часть продукции выпускается со значением до 30 мА, подобная информация размещена на корпусе греческим символом «дельта», также присутствует число, которое соответствует значению тока.
Чтобы правильно подобрать изделие по этому параметру, следует проконсультироваться со специалистом и рассказать ему про все электрические сети и подключения.
Если используется групповая линия, которую планируется разделить, то достаточно купить изделие, где характеристика будет 30 мА. Это оптимальное значение, которое подойдет для большинства задач. Однако на ввод в загородный дом, рекомендуется устанавливать модели на 300 мА, так как они гарантируют надежность и безопасность. В квартирах это значение меньше и составляет 100 мА.
Особенности автоматов для розеток некоторых известных марок
В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.
К наиболее востребованным и надежным автоматическим выключателям можно отнести:
- «АВВ» — автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
Стоимость автоматов ABB
«АЕ» — эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.
Стоимость автоматов AE
Также при выборе автоматического выключателя домой следует обратить внимание на и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах
АЕ
General Electric
АВВ
Legrand
Стоимость автоматов General Electric
Стоимость автоматов Legrand
5. Способ соединения проводов в распределительных коробках
Любое соединение проводов обладает переходным сопротивлением, на нём падает напряжение. А значит – происходит нагрев. Защитный автомат защищает не только кабель, но и соединения в распред. коробках. И чем они качественней, тем меньше шансов, что при КЗ или перегрузе скрутка выгорит.
Я считаю, что все типы соединений имеют право на жизнь – и клеммы Ваго, и скрутка с пропайкой, и гильзы, и сварка, и простая скрутка. А их качество зависит прежде всего от совести и профессионализма электрика. И ограничения тока через эти соединения!
Учитывая контакты, максимальный ток электросистемы надо также понижать до 0,7 от макс. тока кабеля. А это 19х0,7=13,3А
Формула расчета мощности по току и напряжению
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.
Негативное воздействие реактивной нагрузки
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
По каким токам производят расчет автоматов
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Особенности автоматов некоторых известных марок
Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:
- Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
- Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
- Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
- Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
- Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
- Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
- У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.
Промышленные и бытовые автоматы
Рядовой пользователь в отличие от опытного эл.монтажника не понимает или не знает, что существует так называемая промышленная и бытовая (домашняя) серия автоматических выключателей.
При этом внешне они могут выглядеть абсолютно одинаково. Тот же самый корпус, клеммы, тот же язычок для вкл-откл., только надписи немного отличаются.
Очень хорошо все различия в линейках прослеживаются у ABB. Самые бюджетные модели – это серия basic M.
Далее идет серия SH.
И самая дорогая – S.
В чем их существенные отличия?
Промышленные автоматы (S) в отличие от бытовых, имеют повышенную износостойкость. То есть, вы сможете включать и отключать их под нагрузкой гораздо большее количество раз, плюс у них увеличенный ресурс работы при коротких замыканиях.
Бытовой автомат
Промсерия
Однако задумайтесь, сколько раз за всю вашу жизнь автомат может отключиться от КЗ, или как часто вы им будете выключать свет во всем доме? Дай Бог, если за несколько десятилетий это произойдет хотя бы сотню раз.
Кроме того, более дорогие автоматы имеют повышенную стойкость к агрессивным средам – влажность, пыльные помещения, наличие вибраций. Все подобные аппараты даже снабжаются морским сертификатом.
Их можно устанавливать на объектах в прибрежных районах рядом с морем или океаном, там где постоянно соленый воздух или же монтировать напрямую на кораблях.
Неужели все эти условия эксплуатации автоматов присутствуют в вашем доме? Когда эл.щиток располагается не в подъезде, а внутри квартиры, то это вообще можно считать идеальными условиями для их работы.
Постоянная плюсовая температура, никакой пыли и влажности. Практически тепличные условия.
Ну и зачем вам здесь переплачивать за сверхзащиту?
Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер
Расчет сечения кабеля. Ошибки
Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!
Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.
Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.
Обычно аргумент звучит так: «Кабель сечением 2,5 мм2 выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»
И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.
Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

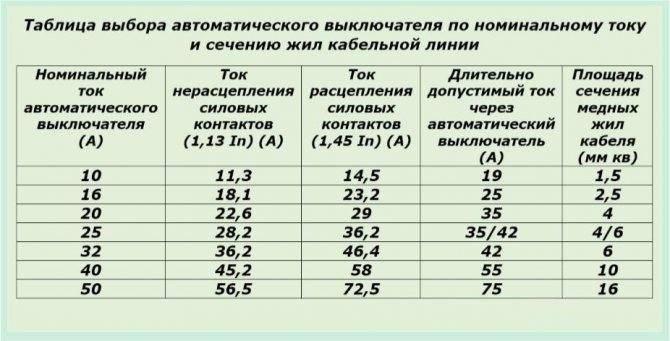

Обратимся к таблице 1.3.4. из ПУЭ.
Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?
Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.
А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.
Понятно, что при таких токах кабель просто сгорит.
В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.
К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.
ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!
Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.
Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.
Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.
Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.
Все эти моменты необходимо учитывать при расчете сечения кабеля.
Смотрите подробное видео:
Расчет сечения кабеля. Ошибки
Автоматические выключатели УЗО дифавтоматы — подробное руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Автоматические выключатели — стратегия выбора.
Как рассчитать номинальный ток автоматического выключателя?
Расчет сечения кабеля.
Автоматические выключатели — конструкция и принцип работы.
Номинал токовые характеристики автоматических выключателей.
Менять ли автоматический выключатель, если его «выбивает»?
elektrik-sam.info
Расчет и выбор автомата по мощности и току
При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.
Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.
Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Зачем нужны автоматы для электропроводки

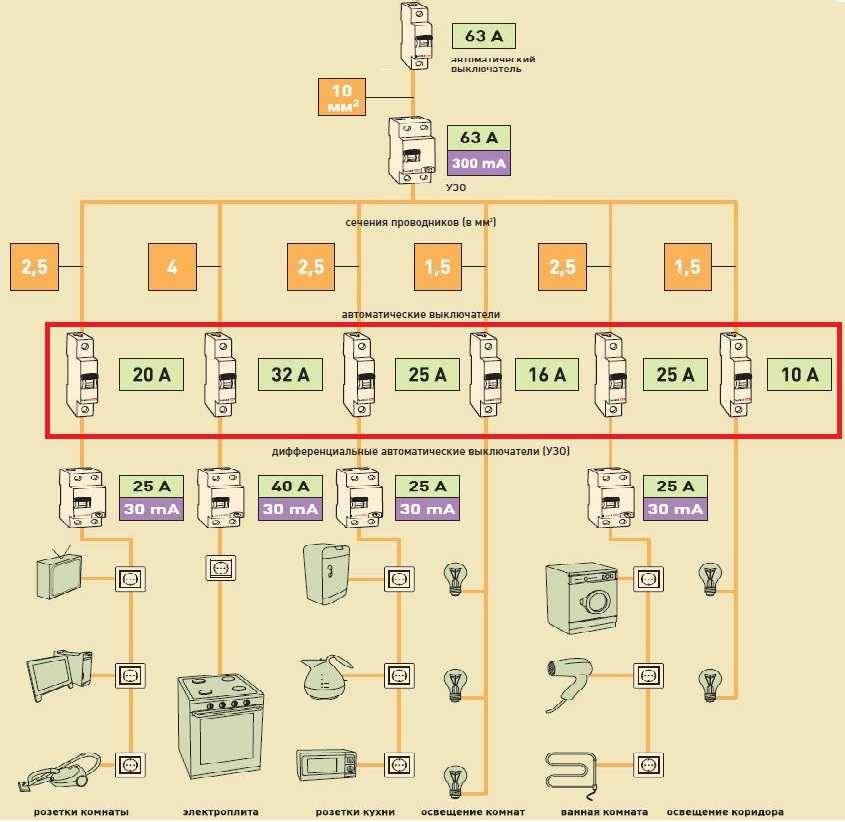

Схема автоматов в щитке
Прежде чем разобраться, какие автоматы лучше и надежнее для квартирной электропроводки, следует выяснить, зачем вообще нужны эти устройства. Причины, по которым лучше приобрести автомат для квартиры:
- В случае возникновения аварийной или нештатной ситуации легче установить причину, при условии, что защита установлена на каждой линии.
- Осветительные приборы отключатся лишь в одной комнате, а не по всей квартире, следовательно, не будет необходимости в полной темноте искать альтернативные источники освещения. То же самое касается розеток. Если на линии, где работает холодильник, произошли неполадки, водонагревательный бак продолжит работу в штатном режиме.
В сравнении с пробками, оснащенными плавкими вставками, и автоматическими пробками, автоматы имеют много преимуществ.
