Какое сечение провода нужно для розеток в квартире: порядок расчета нагрузки

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Определение мощности распределительного короба

Здесь Вам надо высчитать мощность потребления электроэнергии во всех помещениях по отдельности. Это нужно сделать, что бы определить общую электрическую мощность и выбрать сечение проводки. Полученные данные повлияют на определение сечения провода идущего от распределительного щита к распределительному коробу.

Так, если мощность предполагаемых электроприборов не превышает 3 кВт, вполне хватит прокладки проводов с диаметром сердечника в 2,5 мм. Самые мощные электроприборы, конечно расположены на кухне. Здесь от щита, надо проводить проводку сечением сердечника не менее 6 мм.

Ну, а сейчас подведем итог. При отсутствии уверенности в своих навыках и умениях, вы сомневаетесь, что вам под силу самостоятельно справиться с этой работой, то лучше прибегните к помощи электрика. Он профессионально выполнит всю необходимую работу. В дальнейшем гарантированно не возникнет проблем с процессом функционирования электрической проводки.

Видео, рекомендуемое Вам к просмотру.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

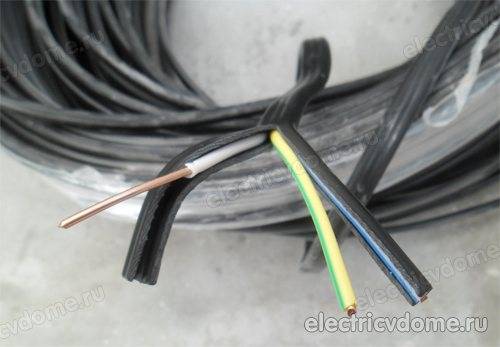

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Как выбрать сечения кабеля?

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

Вид и тип изоляции электрической проводки;
Длина участков;
Способы и варианты прокладки;
Особенности температурного режима;
Уровень и процент влажности;
Максимально возможная величина перегрева;
Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Таблица: Сечение кабеля для закрытой и открытой проводки

Видео: Как выбрать сечение провода?

Принципы управления

Если речь идёт о дистанционно управляемом механизме, варианты подачи команд выглядят так:

При помощи GSM. Такое устройство требует подключения к сети Wi-Fi. Розетка получает свой IP-адрес через маршрутизатор. Остаётся только установить на смартфон приложение, с помощью которого точке питания задаются дистанционные команды.
Посредством SMS. Управление здесь выполняется через мобильные сообщения. Послушность прибора зависит от номера телефона, с которого происходит управление. Оно возможно только с одного аппарата. Находясь на улице в мороз, можно отправить розетке СМС с командой включить отопление. По возвращении домой владелец заходит в обогретое помещение.
Радиоуправляемые. Такими точками питания можно командовать при помощи пульта ДУ. Он способен воздействовать на устройство смарт с расстояния до 30 м.

Принцип управления умной розеткой посредством SMS

Особенности подключения розеток

Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.

При монтаже проводки и розеток следует соблюдать ряд требований:

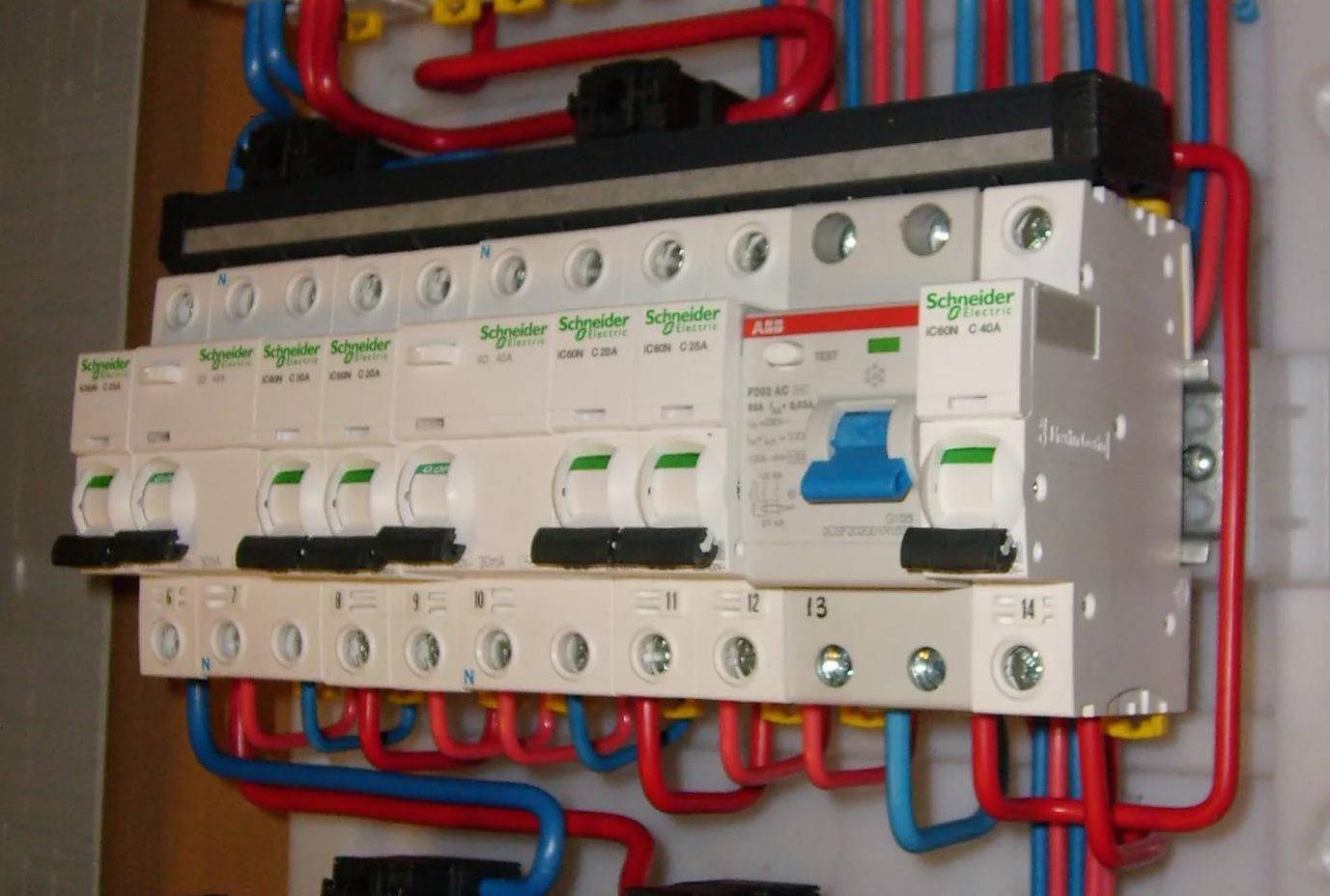

после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

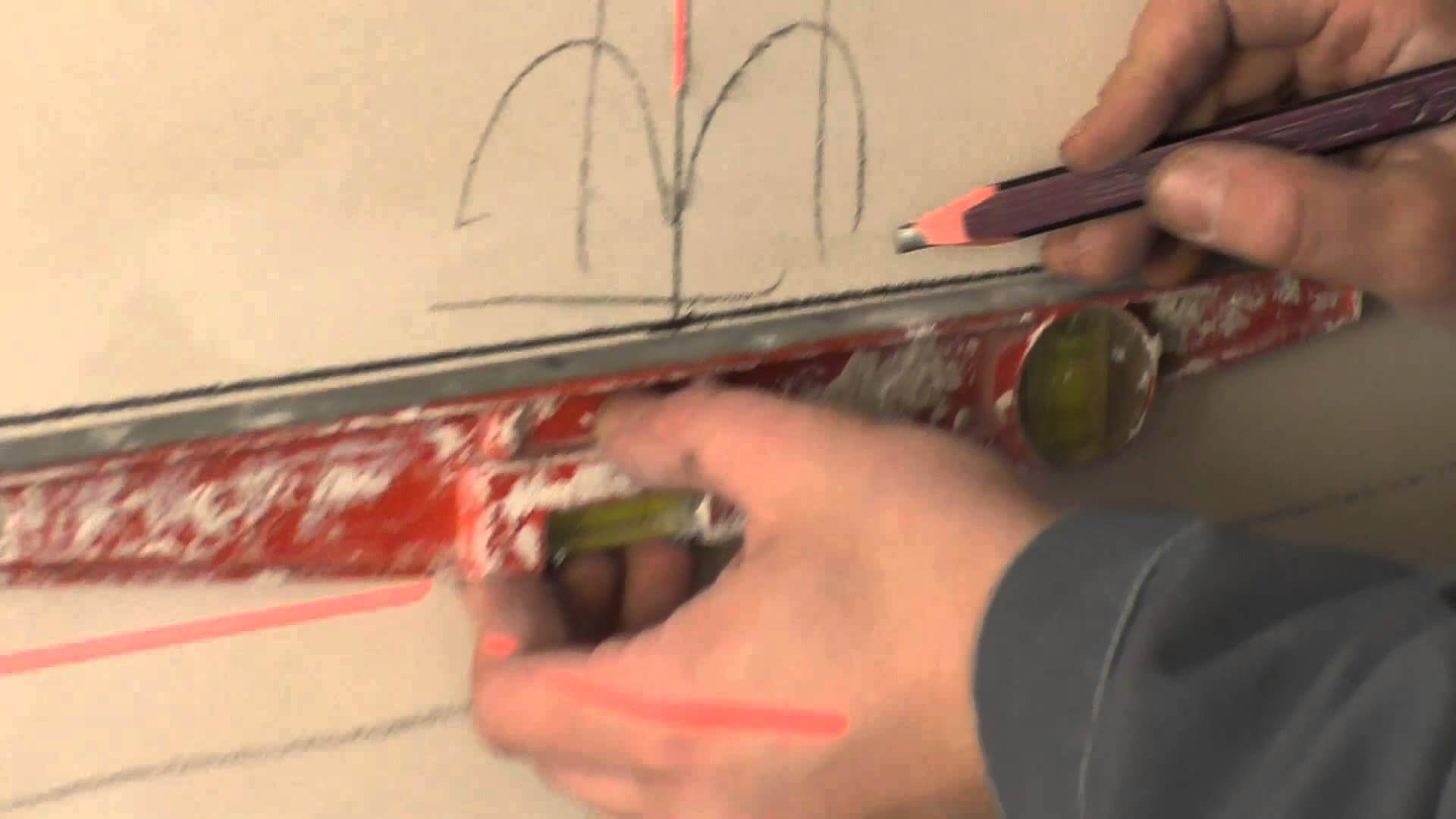

Рулетка и спиртовой маркер.
Лазерный или пузырьковый строительный уровень.
Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
Болгарка с алмазным диском.
Перчатки, спецодежда и респиратор.

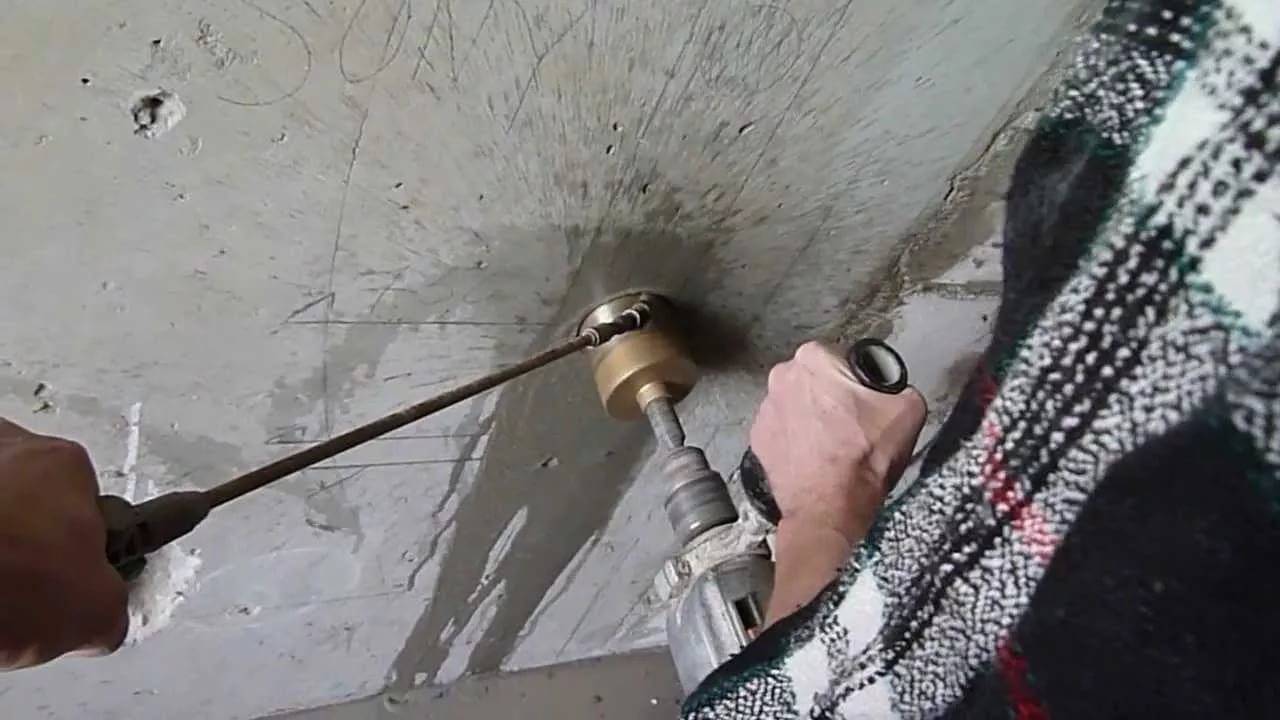

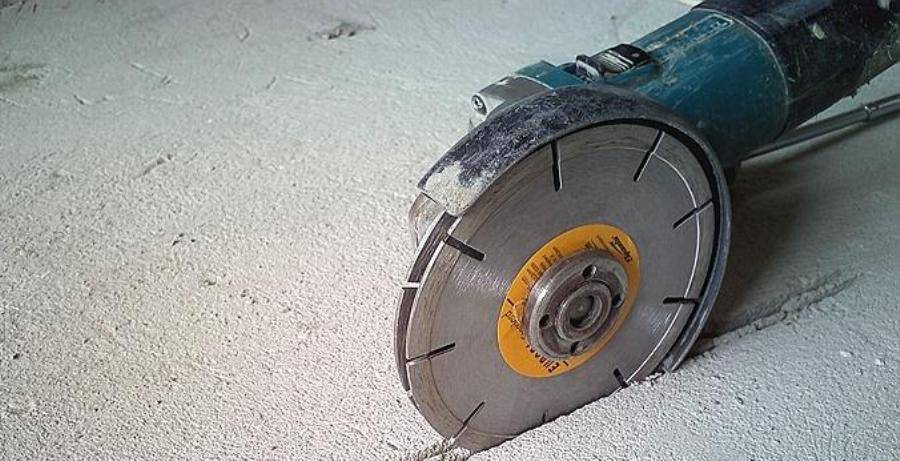

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку

Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.
NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Параметры изоляции жил кабеля и его внешней оболочки

Каждый из проводников силового кабеля заключается в собственный изоляционный слой. Для этого используются различные модификации ПВХ, встречаются изделия с изоляцией из сшитого полиэтилена (РЕХ). Толщина изоляции должна гарантированно обеспечивать безопасность эксплуатации проводки, но вместе с тем — не усложнять проведение монтажных работ.

Этот параметр регулируется ГОСТом, и для силовых кабелей в бытовых сетях с напряжением до 660 вольт, с сечением проводников 1,5 и 2,5 мм² толщина жильной изоляции должна составлять 0,6 мм. Возможны отклонения, но нижняя граница – 0,44 мм.

Толщина и жильной изоляции, и внешней оболочки кабеля должна соответствовать установленным стандартам.

Любой кабель, как уже говорилось выше, имеет и внешнюю защитно-изолирующую оболочку. Материалу ее изготовления часто придаются дополнительные качества – стойкость к возгоранию, плавлению, к воздействию агрессивной внешней среды и т.п. Для кабелей, используемых для домашней проводки, толщина внешней оболочки должна по действующим стандартам составлять 1,4 мм – для одножильных, и 1,8 мм – для многожильных.

На практике, конечно, неспециалисту и, тем более, без специального инструмента – микрометра, проверить соответствие толщины жильной изоляции и внешней оболочки – непросто. Но это лишь еще один довод приобретать кабельную продукцию только в специализированных магазинах, где ее качество и соответствие ГОСТ (ТУ) можно подтвердить наличием сертификатов.

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html

Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных

	Откры- то		в одной трубе
	двух одно- жильных	трех одно- жильных	четырех одно- жильных	одного двух- жильного	одного трех- жильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–
