Установка водяных калориферов своими руками

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

  1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
  2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
  3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

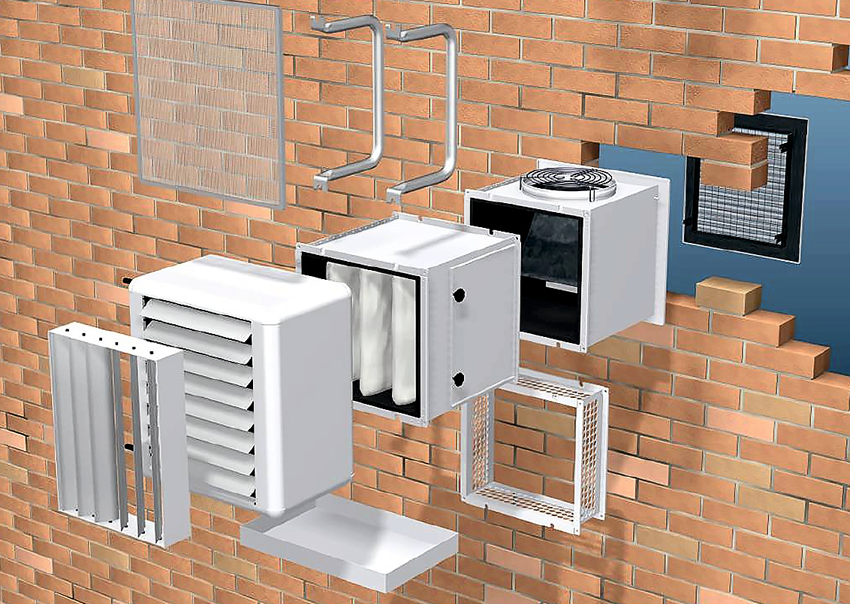

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Принцип работы и конструкция водяного калорифера

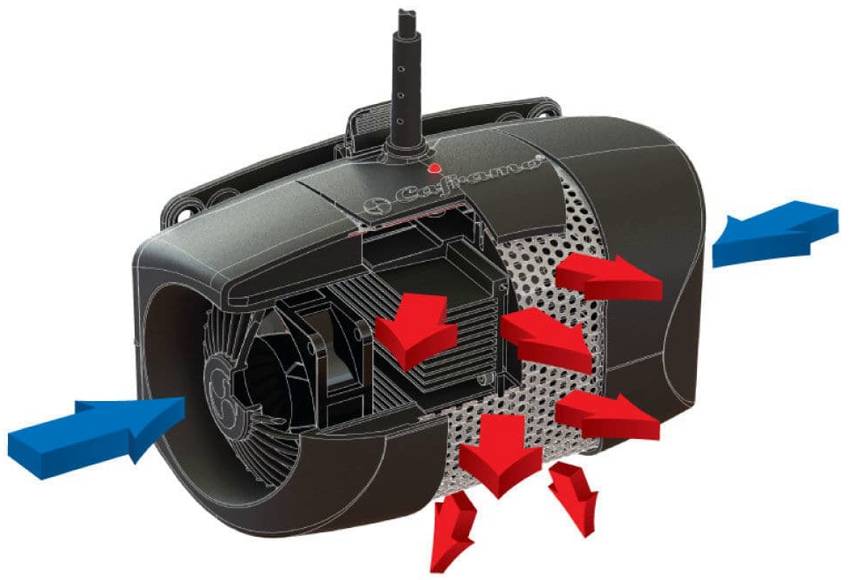

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

  • Использующие теплоноситель.
  • Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

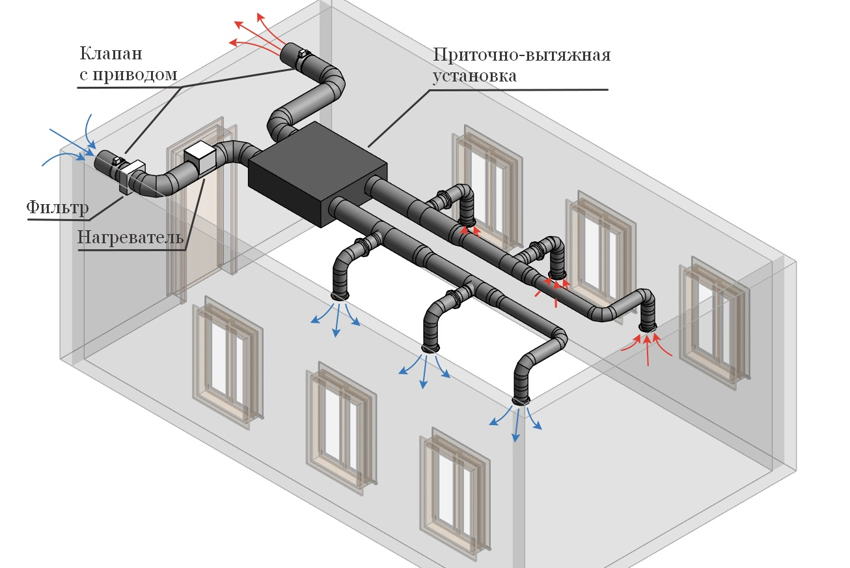

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

  • Высокая эффективность.
  • Простота устройства, надежность.
  • Компактность, возможность размещения в небольших объемах.
  • Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

  • Необходимость наличия теплоносителя или подключения к сети электропитания.
  • Несамостоятельность работы — необходимо оборудование для подачи воздуха.
  • Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении. Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается

С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

  • Для защиты от пожара в схему включены такие элементы, как:
  • Тепловое реле, что защищает двигатель при остановке;
  • Защита от включения без вентилятора;
  • Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.

Подключение водяного калорифера

Приток воздуха с использованием водяного калорифера может выполняться в двух исполнениях, правом и левом. Это зависит от того, где находится расположение смесительного узла и блока с автоматикой. Когда приточную установку рассматривают со стороны воздушного клапана, то:

  • Левое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с левой стороны;
  • Правое выполнение подразумевает то, что автоматический блок и смесительный узел располагаются с правой стороны.

В каждом из исполнений соединительные трубки располагаются на стороне забора воздуха, где произведена установка воздушного клапана. В зависимости от исполнения есть следующие особенности:

  • В правых выполнениях трубка для подачи располагается внизу, а трубка для «обратки» – вверху;
  • В левых выполнениях всё не так. Подача находится вверху, а отток – внизу.

Потому что в приточных установках с использованием водяных калориферов требуется наличие смесительного узла, последний должен содержать 2 или 3 ходовой вентиль. Выбирать вентиль нужно исходя из параметров теплоснабжающей системы. Для отдельных контуров автономных систем теплоснабжения, в качестве которых может выступать газовый котёл, нужно наличие трёхходового вентиля. Если приточная установка подключена к системе центрального теплоснабжения, тогда нужно наличие двухходового вентиля. Если подытожить, то выбор вентиля зависит от:

  • Типа системы;
  • Температуры подачи и «обратки» воды;
  • Перепада давления промеж труб подачи и «обратки», если система центральная;
  • Имеется ли наличие отдельного насоса на контуре притока вентиляции, если система автономная.

При монтаже схемы с водяным калорифером запрещается монтаж в той позиции, если труба ввода и вывода располагаются вертикально. Также монтаж не должен осуществляться в случае, если забор воздуха располагается вверху. Это связано с тем, что снег может попадать в приток установки и таять там, что грозит проникновением воды в автоматику. Чтобы работы регуляторов температуры была правильная, необходимо расположить температурный датчик изнутри выдува воздуховода, чтобы участок был ровным по длине не меньше 50 см от установки притока.

Также следует знать, что:

  • Запрещено осуществлять монтаж приточной установки 100 – 3500 м3/ч, если ось двигателя вертикальная;
  • Запрещается установка приточных установок там, где на них может попадать влага или химически активные вещества;
  • Запрещается использование приточной установки там, где есть прямое воздействие атмосферных осадков на установку;
  • Запрещается блокировать доступ для обслуживания установок;
  • Чтобы смонтировать приточную установку в отапливаемом помещении и избежать конденсата на подающем воздуховоде, требуется применять исключительно теплоизолированный воздуховод.

В установке калориферов нет ничего особо сложного, нужно лишь придерживаться правил и соблюдать технику безопасности. Иногда лучше доверить это дело профессионалам и быть уверенным в том, что все работы выполнены с учётом всех требований.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Способы обвязки калорифера

Обвязку калорифера приточной вентиляции выполняют несколькими способами. Расположение узлов напрямую связано с местом установки, техническими характеристиками и используемой схемой воздухообмена. Чаще всего применяют вариант, в котором предусмотрено смешивание удаляемого из помещения воздуха с поступающими воздушными массами. Реже используют замкнутые модели, в которых рециркуляция воздуха происходит только в пределах одного помещения без смешивания с воздушными массами, поступающими с улицы.

Если работа естественной вентиляции хорошо отлажена, то в этом случае целесообразна установка приточной модели с нагревателем водяного типа. Его подключают к отопительной системе в точке воздухозабора, чаще всего находящейся в подвальном помещении. Если есть принудительная вентиляции, то нагревательное оборудование устанавливают в любом месте.

В продаже можно найти готовые обвязочные узлы. Они отличаются вариантами исполнения.

В комплект входит:

  • насосное оборудование;
  • обратный клапан;
  • очистительный фильтр;
  • балансировочный вентиль;
  • двух- или трехходовые клапанные механизмы;
  • шаровые краны;
  • байпасы;
  • манометры.

В зависимости от условий подключения используют один из вариантов обвязки:

  1. Гибкую обвязку монтируют на управляющих узлах, которые расположены недалеко от прибора. Данный вариант монтажа более простой, поскольку для сборки всех деталей используют резьбовые соединения. Благодаря этому сварочное оборудование не понадобится.
  2. Жесткую обвязку применяют, если узлы управления находятся далеко от устройства. В этом случае приходится прокладывать прочные коммуникации с жесткими сварными соединениями.

Особенности калориферов систем отопления

По обыкновению калориферы производят из стальных труб, которые оребрены с наружной стороны. Последнее делают для того, чтобы увеличить площадь нагрева. Внутри труб, как правило, течет нагревающий теплоноситель (обладающий высоким коэффициентом теплоотдачи), снаружи же через оребренную поверхность труб, соответственно — воздух (характеризующийся низкими значениями теплоотдачи).

По типу оребрения калориферы делят на спирально-навивные и пластинчатые, а также с проволочным оребрением. В первом случае ребра, которые увеличивают поверхность калорифера (наружную), представлены лентой, банально навитой на трубу, во втором — это пластинки, которые насажены на трубки, а в третьем — тонкой проволокой, навитой на трубу в виде спирали.

Также калориферы различают на одно- и многоходовые. Первые применяют при работе на паре, вторые — многоходовые — на жидком теплоносителе, включая и воду. Отметим, что чем более высоким является коэффициент теплоотдачи устройства при одинаковых затратах мощности, тем более эффективным является калорифер. Самыми эффективными считают спирально-навивные и пластинчатые аналоги с овальными трубками. Уточним, что при выборе калорифера следует ориентироваться не только на эффективность, но и на технико-экономические показатели, а также специфические требования, которые предъявляются к данной установке (габариты, вес и т.д.).

Если говорить о классификации теплообменников, то по принципу действия их подразделяют на рекуператоры и регенераторы. В первых движущиеся теплоносители разделяют стенкой, а во вторых — горячий/холодный теплоносители с одной и той же поверхностью контактируют поочередно. Таким образом, теплота в стенке накапливается во время контакта с теплоносителем горячим и соответственно передается во время контакта с холодным.

Под водяным калорифером чаще всего понимают трубчатый стальной теплообменник, по которому и идет горячая вода из системы отопления. Практически каждый такой калорифер водяной в своей задней части обязательно имеет вентилятор, собственно и прогоняющий воздух через теплообменник, где последний и нагревается. Предназначение жалюзи, расположенных в передней части данного прибора состоит в отклонении воздушного потока, а также в обеспечении поступления нагретого воздуха в необходимую точку помещения.

Корпус такого калорифера разрешает его установить и в горизонтальном, и в вертикальном положении. Регулируют интенсивность обогрева посредством двух- либо трехходовых кранов, которые установлены на подводящей магистрали.

Отметим, что электроэнергию расходует типовой теплообменник водяной для вентиляции, т.е. на работу вентилятора, а вовсе не на обогрев. Потому многие водяные калориферы отличаются действительно малой потребляемой мощностью порядка до 0,5 кВт при мощности обогрева вплоть до 60 кВт. Таким образом, водяные теплообменники разрешают значительно экономить на отоплении помещений довольно большой площади, как промышленного, так и делового назначения и при этом достаточно эффективно их прогревать.

Водяной тепловентилятор своими руками

Некоторые умельцы изготовляют водяные тепловентиляторы небольшой мощности самостоятельно. Основной трудностью при сборке самодельного устройства становится изготовление змеевика (теплообменника).

Для него используется медная трубка диаметром не менее ½ дюйма. Её заполняют песком и выгибают в необходимой конфигурации.

Однако существует и более простой способ – теплообменником может стать автомобильный радиатор. К нему добавляется канальный вентилятор на 220 В, закрепленный на пружинах, гасящих вибрацию.

Все детали собираются в корпус, изготовленный из нержавейки, и фланцевыми соединениями устройство подсоединяется к отопительной системе.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

  • Использующие теплоноситель.
  • Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

  • Высокая эффективность.
  • Простота устройства, надежность.
  • Компактность, возможность размещения в небольших объемах.
  • Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

  • Необходимость наличия теплоносителя или подключения к сети электропитания.
  • Несамостоятельность работы — необходимо оборудование для подачи воздуха.
  • Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Производители

h2 5,0,0,0,0 —>

ПроизводительМодельХарактеристика
Тепломаш (Россия)КЭВ 25 Т3W2Генерирует от 3 до 10 кВт тепловой мощности, расходуя 0,03-0,11 литров жидкого теплоносителя в секунду. Вентилятор обеспечивает 8-метровую длину струи теплого воздуха (30-40 градусов Цельсия), подаваемого в объеме до 1200 м³/час. Допустимая высота монтажа – 3-4 метра. Стоимость – до 40 тысяч рублей.
Тепломаш (Россия)КЭВ Т5,6W3Генерирует 45-120 кВт тепловой мощности, расходуя от 0,4 до 1,06 литров теплоносителя в секунду. Длина теплой струи – 27 метров, подача воздуха – 3,8-7,2 тысячи м³/час. Допустимая высота монтажа 5-8 метров. Стоимость – до 100 тысяч рублей.
EuroHeat (Польша)VolcanoГенерирует от 10 до 60 кВт тепловой мощности, нагревая 25-метровую струю воздуха до температуры 40 градусов Цельсия. Объемы теплообменника этого отопительного прибора – 3,1 литра, мощность двигателя вентилятора – 530 Ватт. Расход воздуха – 5500 «кубов» в час. Еще одной отличительной особенностью EUROHEAT Volcano является полимерный корпус, снижающий вес и стоимость изделия. Стоимость – 28 тысяч рублей.
Ballu (Китай)BHP-W-60Генерирует до 60 кВт тепловой мощности, «выстреливая» струю теплого воздуха на 25 метров. Производительность вентилятора – 5000 м³/час. Мощность двигателя – 420 ватт. Температура исходящего (разогретого) потока – 23-55 градусов Цельсия. Объем теплообменника – 2,3 литра. Монтажная высота – до 8 метров. Стоимость – 35-40 тысяч рублей.

p, blockquote 18,0,0,0,0 —> p, blockquote 19,0,0,0,1 —>

Как видим, водяной тепловентилятор способен создать комфортные условия в помещениях большого объёма.

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Подведем итоги

За помощью в подборе и расчёте канального нагревателя лучше обратиться в специализированную организацию.

Пример

Компания «Мега.ру» оказываете комплексные услуги в сфере проектирования вентиляции и других инженерных систем. Грамотные инженеры ответят на любые вопросы по телефонам, указанным на странице «Контакты». Компания работает в Москве и соседних регионах, так же практикуется удалённое выполнение заказов на всей территории РФ.

Источники

  • https://www.tproekt.com/kalorifery-otopleniya/
  • https://GradusPlus.com/radiatory-otopleniya/vidy/kalorifery/
  • https://sovet-ingenera.com/vent/raschety/raschet-kalorifera.html
  • https://klimatlab.com/ventilyaciya/kondicionirovanie/kalorifer-vodyanoj-dlya-pritochnoy.html
  • http://ventilationpro.ru/online_kalkuljatory/raschet-kalorifera.html
  • https://m-e-g-a.ru/ventilyatsiya/kak-vypolnyaetsya-raschyot-moshhnosti-kalorifera-ventilyatsii
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
