Как сделать каменку для бани своими руками — преимущества и недостатки

Выбор камней

Речной камень

Исходя из названия печи-каменки в ней применяются специальные камни, которые проходят санитарно-геологическую экспертизу. Что касается конкретного выбора камня, то здесь можно выделить несколько вариантов:

  • Талькохлорит.
  • Жадеит.
  • Габбро-диабаз.
  • Малиновый кварцит.
  • Порфирит.

Для бань наилучшим вариантом принято считать морские камни. Однако такое мнение необоснованно. Как показывает практика, речной камень гораздо лучше выдерживает высокие температуры. Морской камень очень быстро разрушается, так как не имеет достаточной прочности.

Виды камней

Но помимо типа камня, следует правильно подобрать его размер и формы. Например, это могут быть средние камни с гладкой структурой. Помните о том, что камней должно быть достаточно, так как это влияет на качество прогрева и выделения пара.

Так, решая какой камень лучше использовать для печи-каменки, помните не только о практичности, но и о красоте помещения. Красивой формы камни будут настоящим украшением русской бани.

Мы ознакомились в этой статье с самым распространенным типом печи, которая используется для обустройства русской бани. Как видно процесс ее строительства достаточно сложный и ответственный. Поэтому не стоит спешить начинать работы. Внимательно изучите все рекомендации в этой статье, схемы, фотографии и видеоматериал.

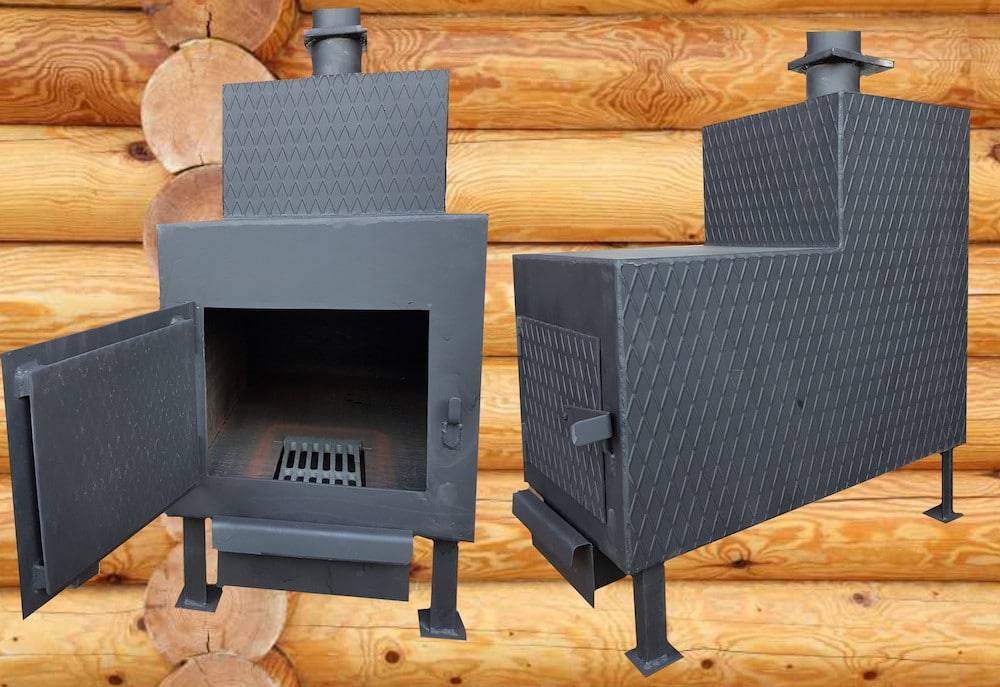

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

  • вертикальный;
  • горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

  • красный полнотелый или облицовочный для внешних стенок изделия;
  • шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

  • отсутствие видимых сколов или маленьких трещин на поверхности;
  • прямые грани и ровные плоскости;
  • отсутствие слюдяной пленки на поверхности;
  • звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

  • замесить немного глиняного теста мягкой консистенции;
  • скатать шарик и бросить его на пол с высоты примерно 1,5 м;
  • жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Плюсы и минусы для бани

Установку металлической печи можно производить в банях любого типа. Доступность материала и несложные конструктивные особенности позволяют изготовить такую каменку своими руками.

Использование печи из металла для бани имеет свои преимущества:

  1. Возможность установки в небольших помещениях. Малогабаритная конструкция металлической каменки является незаменимой для построек с ограниченной площадью.
  2. Установка печи не требует массивного фундамента. Конструкция каменки из металла имеет небольшой вес, поэтому ее располагают на облегченной основе. Отсутствие усиленного фундамента намного сокращает время на установку каменки, и ускоряет процесс введения в эксплуатацию бани.
  3. Небольшие затраты на изготовления печи. Изготовить самостоятельно каменку из металлических листов не составляет особой сложности. При этом стоимость материала сравнительно невысокая, а чертежи конструкции можно подобрать в сети Интернет.
  4. Быстрый прогрев. Каменки из металла способны оперативно нагреваться и принимать банные процедуры можно по истечении 30 минут.

Среди недостатков установки металлической печи в банном помещении чаще всего выделяют:

  1. Быстрое остывание конструкции. Металл способен быстро накаляться, но также быстро и охлаждается. Поэтому в таких печах необходимо постоянно добавлять топливо в процессе горения.
  2. Непригодность использования для больших площадей. Металлическая каменка может отапливать только помещения с маленькой и средней площадью. Обычно ее используют для дачных бань. В больших конструкциях рекомендуется устанавливать печи из камня.

Металлическая каменка быстро прогревается

У металлических каменок уровень пожаробезопасности несколько ниже, чем у печей из кирпича. Для защиты требуется дополнительная изоляция.

Кладка каменки своими руками

Теперь приступаем непосредственно к кладке, для чего следует подобрать правильный кирпич. Сразу оговоримся, что для каменки нужно использовать обычный кирпич, но не пустотелый либо силикатный. При создании топочной камеры и футировки используется шамотный кирпич.

Обратите внимание! До того как начать кладку, в обязательном порядке погрузите кирпич в воду на две-три минуты – это предотвратит обезвоживание бетона и, как результат, недостаточную сцепляемость

Приготовление раствора

Пропорции для приготовления раствора должны быть следующими: песок с глиной в соотношении 1:1. Но помните, что если глина используется чересчур жирная, то пропорции будут 2:1.

Швы

В работе мы должны особо тщательно подойти к кладке швов. Они отличаются тем (по крайней мере, в нашем случае), что обязаны быть герметичными, в противном случае каменка для бани своими руками не сможет работать на должном уровне и будем выпускать в помещение вредные угарные газы.

Обратите внимание! Укладываем раствор равномерно по всей ширине кирпичей, но так, чтобы толщина швов была минимальной. Для обыкновенного кирпича это 5 миллиметров, а для шамотного – всего 3

Безусловно, этого добиться сложно, особенно новичку. Но мы прибегнем к маленькой хитрости.

Шаг 1. Перед началом работ сооружаем пару направляющих, для чего используем металлические пруты требуемого диаметра. В принципе, можем взять даже два электрода, если предварительно очистим их от изоляции.

Шаг 2. Перед укладкой кирпича помещаем с обеих сторон предыдущего уровня эти направляющие. Затем, как только мы прижмем кирпич, получится идеально ровный шов. После этого направляющие извлекаем.

Шаг 3. Направляющие помещаем таким образом, чтобы они находились по краям кирпича. Затем следующий уровень заполнит зазоры, оставленные ими после извлечения, об этом беспокоиться не стоит. Следим лишь за заполнением.

Особенности перевязки

Каждый следующий ряд укладываем исключительно после того, как предыдущий будет закончен. Советуем также производить «подгонку» каждого ряда насухую, а уже потом использовать бетонный раствор. Правильность каждого угла проверяем посредством угольника.

Обратите внимание! При кладке следует строго соблюдать перевязку!

Также нужно, чтобы в одном ряду не использовались шамотный и обыкновенный кирпич. Термальное расширение в данном случае разное, следовательно, могут образоваться трещины, и дымный газ проникнет в помещение.

Фурнитура

Параллельно с кладкой крепится и вся необходимая для каменки фурнитура, к которой относится:

  1. резервуар;
  2. петли;
  3. решетки;
  4. заслонки и проч.

Перед монтажом дверные рамки обматываем асбестовым шнуром (последний будет компенсировать расширение железа при высокой температуре и, соответственно, предотвратит появление трещин).

Дымообороты

К обустройству каналов для движения дыма относимся со всей серьезностью. Лишний раствор удаляем сразу же, в противном случае отваливающиеся его куски воспрепятствуют нормальной работе печки.

Видео – Каменка для бани

Как сделать парогенератор

Возможно вас так же заинтересует наша статья о том как самостоятельно сделать парогенератор. Подробнее ознакомится с материалом можно здесь

Как выбрать идеальную печь для бани

Перечисленные особенности печей относятся к описанию их способности отдавать тепло и предоставлять те или иные возможности для владельца. Полный выбор модели нагревательной установки учитывает ее сугубо эксплуатационные характеристики. Печь нужно размещать, организовывать отвод продуктов сгорания, обеспечивать определенную длительность нахождения в парилке и так далее.

Тип бака

Большинство моделей печей для бани предлагаются с баком для воды, который представляет собой одно целое с корпусом. Такой несъемный блок удобен для небольшого количества людей в парилке. Воду можно долить. Однако если хочется обеспечить непрерывное нахождение большого количества пользователей в бане, рекомендуется остановить выбор на печи со съемным баком.

Тип топки

Дверка классической топки, как и отсек загрузки дров, находится непосредственно на корпусе печи. Это несколько неудобно, особенно если планируется сжигать твердое топливо. Дрова нужно приносить в парилку снаружи, чтобы они не отсырели. А значит, терять тепло и полезный пар.

Модели с выносной топкой устраняют такую проблему. Загрузка топлива происходит из соседнего помещения, комнаты отдыха. При этом можно получить дополнительное преимущество. Печь со стеклянной дверцей топки станет очень эстетичной и привлекательной деталью интерьера комнаты отдыха, радуя видом живого, яркого пламени.

Тип дымохода

Прямая вертикальная труба, уходящая от корпуса агрегата, обеспечивает максимальную тягу. Однако тепло продуктов сгорания можно использовать рационально. Решение с боковым дымоходом предлагает несколько возможностей:

  • при отсутствии отопления в комнате отдыха, проходящая через нее труба дымохода послужит источником тепла;
  • боковой дымоход можно вывести непосредственно наружу бани. Не потребуется ломать крышу для вывода трубы.

Температура корпуса

Классическая металлическая модель может нагреваться до большой температуры. С одной стороны это удобно — парилка быстро прогревается. Однако с другой стороны, невозможно контролировать предел температуры. Ситуация, когда помещение перегрелось, потребует проветривания и потери драгоценного пара и тепла. Это особенность работы так называемых горячих печей.

Корпус, нагреваемый до 40-50 градусов, гораздо предпочтительнее. Он не несет опасности ожога и не способен перегреть парилку. Холодные агрегаты оснащаются системой полых труб. Они соприкасаются со стенками топки. Потоки воздуха в них можно регулировать, управляя параметрами микроклимата. Парилка прогревается быстро, без опасности превышения температурой комфортного уровня.

Конвекция

Средства улучшения конвекции позволяет максимально быстро прогреть помещение. Самая простая схема элементов, обеспечивающих интенсивную циркуляцию воздуха, выглядит как двойной корпус. Его внешние стенки открыты сверху и снизу. Холодный воздух нагревается в канале и поднимается вверх.

Популярные конструкции Булерьян, предлагающие длительное горение одной закладки топлива, оснащаются полукруглыми трубчатыми ребрами. Механика их работы полностью аналогична системе двойного корпуса. Однако такие воздуховоды прочны и придают агрегату неповторимый внешний вид.

Форма модели

Если хочется оборудовать стационарную баню для постоянного использования, на форму печи стоит обратить пристальное внимание. Самые востребованные агрегаты выполняются в прямоугольных корпусах

Это удобно и достаточно универсально. Устройство будет отлично смотреться как у стены, так и в углу парилки. Прямоугольный корпус равномерно прогревается. Аналогично работают печи в виде вертикальных цилиндров. А вот при их горизонтальном расположении происходит неравномерный нагрев поверхности корпуса.

Растущую популярность приобретают треугольные конструкции. По мнению владельцев таких печей, они отлично вписываются в парилку, экономят место и одновременно повышают безопасность. Угол классически является мертвой зоной. Расположенную здесь треугольную (или более сложной формы) печь трудно задеть при перемещении.

Этапы строительства банной печки

Необходимо сразу отметить, что подготовительный этап заключает в себя не только подготовку материалов и инструментов

Очень важно понимать, что печная установка является серьезным прибором, поэтому к нему достаточно строгие требования, касающиеся места расположения самого агрегата и его элементов

  • Располагать кирпичную печку близко к стенам бани не стоит. И хотя от этого никаких серьезных последствий не будет, небольшой воздушный зазор необходим. Таким способом увеличивается площадь отдачи тепла.
  • Дверца от топочной камеры должна располагаться напротив входной двери. Это идеальный вариант. Если установить печь в таком положении невозможно, то дверца топки должна открываться в сторону дальней стены. То есть, жерло топки должно быть видно из дверного проема.
  • Полки в бане располагают у боковой стенки печки.
  • Что касается размеров площадки, на которую возводится банная печь, то минимальный размер: 70×70 см. При этом основание должно выступать над уровнем основного пола на 20 см.

Что касается инструментов, то при сооружении банной печи из кирпича используются точно такие же, как и при сооружении любого кирпичного здания. А вот материалы здесь понадобятся необычные, потому что в печи будут гореть дрова, а значит, температура может подниматься до приличных значений.

Материалы для печи

Вот основные стройматериалы, которые понадобятся для сооружения печи.

  • Кирпич обычный и шамотный для выкладывания топки.
  • Песок и цемент для кладочного раствора.
  • Щебень для сооружения фундамента, здесь же используются песок и цемент.
  • Металлическая арматура для армокаркаса фундамента.
  • Доски для сооружения опалубки под фундамент.
  • Битум и рубероид для создания гидроизоляционного слоя.
  • Колосниковая решетка (готовая или изготовленная из арматуры своими руками).
  • Зольниковая коробка в виде ящика, изготовленная из металлического листа.
  • Готовые дверцы для топки и зольника.
  • Если в конструкцию печи для бани из кирпича закладывается водяной бак, то его придется приобрести или изготовить своими руками.

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

  • требуемое количество кирпичей;
  • мастерок, кельму;
  • строительный уровень;
  • емкость для замешивания раствора;
  • затирку для швов;
  • трубы для сборки дымохода;
  • асбест, рубероид;
  • дрель с насадкой миксер;
  • дверцы для топочной камеры, зольника;
  • металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

  • бак с водой;
  • дымоотвод с его отдельными элементами;
  • топочную камеру;
  • зольный ящик;
  • дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

  • песок, просеянный через сито;
  • шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

Возведение фундамента

Процесс сборки фундамента:

  1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
  2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
  3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
  4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
  5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
  6. Замешать цементный раствор.
  7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
  8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
  9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича. Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию. Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать. После кладки каждого ряда его нужно проверять строительным уровнем. Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

Порядовка рулит укладкой печки


Приступая к постройке печи своими руками, необходимо иметь хотя бы общее представление о том, что такое порядовка. Порядовка – это инструкция с прилагаемой схемой послойной укладки кирпича, в которой указано место установки каждого элемента конструкции печки.

Строить печку для сауны или для бани без порядовки весьма опасно, так как печка находится вблизи от людей, а пламя в её топке и влага снаружи создают условия разрушительного воздействия. Поэтому, каменная печка, сделанная своими руками без порядовки, может дать трещины, через которые печные газы попадут в парильное отделение бани и причинят вред людям в парилке.
