Что такое канализационный пятерник

Рекомендации по выбору

Двухэтажный крест

При покупке вентиляторных разветвителей проверьте устройство на наличие трещин, зазубрин и других дефектов. Также проверьте резиновые уплотнения. Их нельзя заклинивать, иначе после установки соединение будет «перекачиваться».

Для соединения участков горизонтального направления в канализации при сборке стыков под потолком лучшим вариантом будет использование прямых крестовин.

Два бассейна, расположенные по обе стороны от стояка, соединяются с канализационной линией только наклонным устройством. Монтаж этих ответвлений нельзя производить в горизонтальном направлении. Объясняется это тем, что при глухом разряде одной или нескольких ветвей велика вероятность выхода из строя гидрозатворов.

Классификация фитингов

Фасонные части подразделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Используется в случае, когда невозможно применение стандартных частей, так как трубопровод имеет небольшой изгиб. Раструб с прокладкой расположен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник позволяет произвести отвод от основного трубопровода и бывает следующих видов:

  • Прямой тройник (угол 90оС) с раструбами с двух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба меньшего диаметра. Прямая часть тройника вставляется в раструб соединяемой трубы.
  • Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые применяют в случаях, если необходимо произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в двух направлениях:

  • Одноплоскостная крестовина применяется при необходимости монтажа двух ответвлений в одной плоскости.
  • Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в двух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы одного диаметра на прямом пролете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца. Соединяет две прямые части трубы. Используют при ремонте части трубопровода, когда поврежденную часть трубы удаляют, ставят новый отрезок, то соединяют муфтой.  Муфту с гофрированием (отвод гибкий) применяют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, замене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб различных диаметров:

  • Эксцентрик надевается прямой частью на трубу большего диаметра, в раструб с кольцом уплотнительным вставляется труба меньшего диаметра.
  • Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

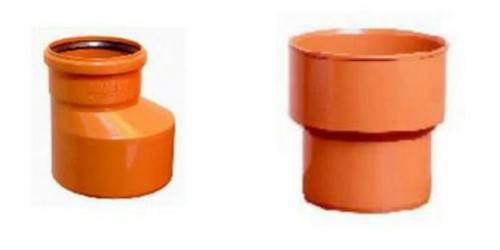

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри. Крышка легко снимается, является герметичной. Устанавливается для профилактики и ухода за системой в легкодоступных местах. Раструб с одной стороны, другая сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться вверх по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и позволяет производить очистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации. Устанавливается в самой верхней точке стояка вертикального. Если в трубопроводе происходит разряжение давления, происходит стравливание через клапан. Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и прочих загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонт (справа)

Правила монтажа

Соединение выполняется несколькими способами. Выбор зависит от возможности расчеканки крепежа. Кроме жесткого фитинга используют резиновые канализационные изделия – манжеты или редукции. Они находят своё применение при подключении стиральных машин и посудомоечных агрегатов, сливные отверстия которых имеют диаметр 32 мм.

Специалисты не рекомендуют при состыковке пластиковых изделий использовать силикон, льняные тросы или герметики. Их с успехом заменяют уплотнительные резиновые кольца. Если после установки появляются протечки, следует поправить перекосившееся кольцо.

Эластичные уплотнители имеют довольно большую жёсткость, поэтому возникают трудности при монтаже. В этом случае конец, на который надевается уплотнитель, обмазывают жидким моющим средством.

Резиновая манжета

Если старую трубу вытащили из раструба легко и сохранили целостность чугунной поверхности, в расширение заводят конец пластиковой трубы на 3 или 8 см. Быстрое и качественное соединение может прослужить 8 лет.

Для сантехнических приборов, которые располагаются недалеко друг от друга, имеется 2 вывода в стояк. Один с диаметром 100 мм используется при подключении стоков из биде и унитаза, второй – с d 50 мм, для раковин, ванн и душа.

Алгоритм присоединения полимерной разводки к чугунному раструбу:

  1. внутреннюю часть манжеты очищают от ржавчины и грязи;
  2. для исключения протечек наносят герметик с внешней стороны резинового изделия;
  3. вставляют тапе.

На последнем этапе осуществляется соединение с полимерной трубой.

Пластмассовый фитинг

Используются канализационные переходники с чугуна на пластик в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметры, отличные от стандарта, например, 60 мм. Соединение выполняют с помощью тапера 50/72 мм.

По схеме сборка выглядит так: пластиковая труба, соединительная муфта 50/50, резиновое кольцо, сам переходник 50/72, эластичная манжета, уплотнитель, чугунный трубопровод d 60 мм .

Порядок действий:

  1. старую металлическую трубу ровно обрезают;
  2. на зачищенный конец надевают резиновую манжету;
  3. наносят герметик на её внутренний край и верхнюю часть пластикового фитинга;
  4. вставляют переходник в уплотнитель.

Остаётся в подготовленный конец через соединительную муфту вставить полимерную трубу. Размер манжеты и тапера должны соответствовать друг другу.

Зачеканка с помощью асбестового шнура

Асбестовый шнур

Метод используется при соединении чугунных изделий, так как конфигурации фитингов из литья ограничены. Порядок работы:

  1. верёвку наматывают на пластик;
  2. обмотанный конец трубы вставляют в очищенное отверстие, помогая отвёрткой закрыть щели асбестовым материалом;
  3. готовят раствор из воды, цемента и клея ПВА;
  4. обмазывают стыковку цементирующим составом.

Рекомендуется перед использованием канализации выждать сутки для просушки. Этот способ имеет высокую надёжность и гарантирует работу без протечек в течение долгого времени. Так соединяют чугунные раковины с пластиковым трубопроводом.

Определение и назначение канализационного тапера

Муфта полипропиленовая переходная с чугуна на пластик

Переходники с чугуна на пластик выполняют два предназначения: соединяют элементы разного диаметра и из различных материалов. Они используются во внешней и внутренней канализационных системах. По конструктивному исполнению подразделяются на 2 вида:

  • концентрические, соединяющие вертикальные стояки;
  • эксцентрические, служащие в горизонтальных подключениях.

Пластиковые переходы, в зависимости от назначения, имеют различную конструкцию:

  • Муфты, используются для состыковки изделий одинакового размера. Выполняются в виде бочонка, внутренний диаметр которого соответствует внешнему сечению труб.
  • Уголки с поворотами в 45 – 90 градусов, имеющие резьбу с одной стороны.
  • Тройники и крестовины, позволяющие выполнить разводку различной конфигурации с разными диаметрами.
  • Обводы — форма изделия помогает обогнуть препятствие в виде труб, чтобы уменьшить количество элементов.
  • Компенсаторы выдерживают гидроудары и перепад температур.

Соединение пластиковых переходников выполняется с помощью сварки, резьбы, склеивания, с использованием эластичных уплотнителей.

Виды фасонных изделий

Фасонные элементы канализации полностью соответствуют трубопроводам по размеру, материалу и прочим параметрам

Это важно, так как система транспортирует стоки с разной температурой. Если при сборке будут использованы элементы из различных материалов, величина теплового расширения окажется разной

Это отрицательным образом повлияет на соединения, вызовет появление протечек.

Существуют разные виды фитингов.
По назначению их делят на внутренние
и наружные. Первые (серые) используются при сборке канализации внутри зданий, а
вторые (рыжие) работают с наружными участками сети. Кроме этого, есть напорные
и безнапорные элементы. Как правило, системы самотечные, поэтому преобладают
безнапорные детали.

Материалом для изготовления
фасонных изделий служат:

  • ПВХ;
  • полипропилен;
  • чугун.

Два первых материала на сегодня
являются основными, а чугунные элементы используются только в промышленных или
ливневых сетях. Это вызвано разной сложностью или скоростью сборки чугунных,
пластиковых деталей. Полипропиленовые
элементы чаще используются для наружных сетей, поскольку они лучше переносят
низкие температуры. Изделия из ПВХ встречаются повсеместно, но основной
областью их применения являются трубы для внутренней канализации и фасонные части.

Существуют фитинги, предназначенные для выполнения различных функций и задач

  • муфты проходные, компенсирующие или упорные. Служат для соединения прямых участков безраструбных труб, а также используются при врезке дополнительных элементов в уже действующую систему;
  • отводы. Предназначены для изменения направления линии. Есть отводы с разным углом поворота — 15°, 30°, 45°, 67°, 90°;
  • тройники. Используются для присоединения сантехники или создания ответвления от основной линии. Существуют тройники с отводом под прямым углом, или под 45° (прямой и косой тройники);
  • редукция. Применяется, когда требуются разные входные и выходные размеры фасонных частей канализации из ПВХ или пропилена;
  • крестовины одно- и двухплоскостные. Используются в узловых участках системы, на стояках. Есть крестовины с отводами под 90°, или под 45°. Диаметр отводов может быть таким же, как у прямого участка (обычно, 110 мм), или меньше;
  • переходы. Это элементы, позволяющие соединять трубы разного диаметра. Как правило, оси трубопроводов не совпадают. Это делается для того, чтобы обе части было удобно крепить к опорной плоскости хомутами;
  • ревизия. Это род тройника, центральная часть которого снабжена герметичной крышкой. Используется для прочистки трубопроводов;
  • обратный клапан. Препятствует движению стоков в обратном направлении;
  • заглушка. Устанавливается на свободном торце трубы для герметичности системы.

Тип соединения

Кроме этого, фасонные части канализационных труб ПВХ, размеры которых соответствуют диаметру трубопроводов, отличаются типом соединения. Существуют:

  • безраструбные элементы;
  • раструбные под герметик;
  • раструбные под резиновое кольцо.

Наибольшей популярностью
пользуется последняя группа фитингов. Она отличается высокой скоростью сборки,
не требует никаких специальных инструментов для монтажа. Трубы просто
вставляются в раструб, где плотно обхватываются резиновым герметизирующим
кольцом. При сборке не следует погружать свободный конец в соединительный
элемент на всю длину. Надо делать небольшой запас хода для температурных
расширений материала.

Все фасонные части труб канализации изготавливаются из
того же материала, что и трубопроводы. Свой набор фитингов есть у всех
разновидностей — ПВХ, пропиленовых или чугунных труб. Использовать
соединительные элементы от разных видов канализации не рекомендуется. Они или
не подойдут по размеру,
или будут иметь разные физические свойства. Надо сразу приобретать нужные
детали.

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Рекомендации по выбору

Двухплоскостная крестовина

Приобретая фановые разветвители, проверьте устройство на отсутствие трещин, сколов и других дефектов. Также осмотрите резиновые уплотнители. Они не должны быть замятыми, иначе после установки соединение будет «сифонить».

Для подключения участков горизонтального направления в канализации при сборке соединений под потолочным перекрытием оптимальным вариантом станет применение именно прямых крестовин.

Две ванны, располагающиеся по обеим сторонам от стояка, подключают к канализационной магистрали только при помощи косого устройства. Монтаж подобных разветвителей не должен проводиться в горизонтальном направлении. Объясняется это тем, что при залповом сбросе одного либо нескольких отводов вероятен срыв гидравлических затворов.

Предназначение и технические характеристики

Основное назначение компенсационного патрубка в регулировании линейных удлинений трубопровода. При перепадах давления или температуры трубные отрезки начинают расширяться и удлиняться. Из-за невозможности трансформироваться в полной мере появляются механические повреждения. Этот момент особенно актуален, если часть коммуникаций зашита в стену или утоплена в бетонной стяжке. С помощью компенсатора значительно увеличивается ее прочность и защита от разрывов.

Есть у фитинга и другое назначение. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Обустройство фитинга зачастую требуется в санузлах или ваннах, когда во время ремонтных работ уровень пола меняется. В результате требуется опустить или приподнять крестовину на стояке, чтобы создать верный угол отведения стоков. Также фитинги используют, чтобы соединить трубы с разными сечениями.

Устройство позволяет заменить поврежденный участок без полного демонтажа системы коммуникаций. Оно поможет, если необходимо «врезаться» в существующую канализационную сеть, либо заменить ее фрагмент. Фитинг снижает шумовые эффекты, вибрацию, силу гидроударов и риск развития электролитической коррозии.

Компенсационные устройства могут быть разной формы – прямоугольной или изогнутой. Стандартное изделие имеет следующие технические показатели:

  • длина – 280 мм;
  • диаметр (снаружи/изнутри) – 115/110 мм;
  • толщина стен – 3,2 мм;
  • максимальный температурный режим при длительном воздействии – 95 градусов тепла.

Эти характеристики могут меняться в зависимости от предназначения фитинга. Гарантийный срок изделий обычно два года, но производители декларируют, что фитинговый элемент способен прослужить полвека.

Виды и размеры устройств

Одноплоскостная крестовина

Крестовины относятся к разновидностям фитингов для канализации. Их еще именуют фановыми разветвителями. По конфигурации в пространстве устройства подразделяются на три типа:

  • Одноплоскостные фитинги нужны для подключения вспомогательных ответвлений к основному трубопроводу в одной плоскости.
  • Двухплоскостные разветвители применяются для установки отводов в двух плоскостях – от главных магистралей к сантехприборам.
  • Трехплоскостной вид канализационных крестовин применяется при обустройстве сантехнических помещений нестандартной планировки. Фитинг позволяет соединить в единый комплекс сразу несколько трубопроводов.

Двух или трехплоскостное канализационное устройство с пятью выходами именуют пятерником.

Также разделяют фановые разветвители на прямые и косые. Первый вариант применяется для соединения между собой канализационных труб, находящихся в перпендикулярных плоскостях относительно друг друга. Во втором случае углы ответвления могут иметь разное значение – 90 и 135 градусов.

Различаются устройства и по размерам, что указывается в маркировке. Крестовины простого типа маркируются трехзначно 110х110х110. Это сообщает о том, что все выходы имеют сечение 110 миллиметров. Такая деталь может подойти для монтажа с лежачей системой. Деталь с большим или меньшим сечением можно подсоединить только при помощи особой вставки.

Особенности монтажа

Главное условие при монтаже канализации из любого материала — герметичность соединений. Для состыковки труб и отводов применяют:

  • соединение в раструб;
  • монтаж на клей;
  • использование замков специальной конфигурации;
  • аргоновую или газосварку для стальных и нержавеющих труб.

В домашних условиях самый распространенный тип — соединение в раструб.

Для облегчения работы выбирают подходящие по конфигурации отводы и трубы нужного диаметра. Учитывают угол поворота, выход справа или слева. В таком случае детали соединяют состыковкой раструба с гладким концом.

Пластиковые трубы и фасонные части оснащены с одной стороны специальной фаской, в которой установлена уплотнительная резинка треугольной в разрезе формой. Это облегчает соединение.

Если размеры помещения или наличие в продаже деталей вызывают необходимость обрезки труб, гладкий конец стачивают напильником на конус. За образец берут отрезанную часть детали. Попытка вставить обрезанную и необработанную трубу в раструб, скорее всего, приведёт к порче резинового уплотнителя. Для облегчения стыковки, особенно в случаях покупки изделий разных марок, рекомендуется смазать уплотнительное кольцо любым жидким средством, например, мыльным раствором.

Для чугунных труб раструбное соединение уплотняют набивкой и замазывают цементным раствором.

Монтаж канализационных труб и отводов на клей применяют для труб без раструбов. Такие системы выбирают, когда есть уверенность, что переделки не потребуется. В противном случае демонтаж возможен только с разрушением деталей и последующей заменой их новыми.

Трубы из пропилена низкого давления соединяют фитингами с затяжной гайкой или специальными отводами при помощи электрической пайки, о чем было рассказано выше. В частных домах такие трубы используют редко из-за непрезентабельного внешнего вида соединений.

Устройство и предназначение

Конструктивно фасонные детали представляют собой соединительные элементы, выполненные в виде тройников, колен, муфт и других криволинейных частей. Они предназначены для придания канализационному трубопроводу заданной конфигурации. При помощи фасонных частей или, как их ещё называют, фитингов, производится стыковка узлов и разветвлений, заглушка труб, выполняются повороты, изменяется вертикальное направление укладки системы, а также соединяются разные по сечению элементы, и производится врезка дополнительных труб.

Изделия точно соответствуют сечениям канализационных труб и характеризуются полной совместимостью с любым трубопроводом. Это значительно облегчает выбор, даёт возможность приобретения деталей любого диаметра, гарантируя полную герметичность соединения.

Правила монтажа

3-ходовой фитинг

Прежде чем приступить к монтажным работам в многоквартирном доме, необходимо будет известить соседей, чтобы они временно не пользовались сантехникой. Затем необходимо перекрыть подачу воды и освободить рабочее место от посторонних предметов.

Если вы собираетесь заменить старый сплиттер, первым делом нужно разобрать изношенную деталь. Крошащиеся чугунные дровоколы тоже достаточно прочные, чтобы сломать их молотком, требуется много усилий. Необходимо прошить швы и ослабить фурнитуру по швам

При проведении таких работ нужна осторожность, чтобы не повредить элементы целиком

Перед сборкой стыки лучше обработать силиконовым сантехническим герметиком. Это поспособствует легкому и надежному подключению, предотвратит возможные протечки и появление грибка.

Монтаж крестовин можно производить в вертикальной плоскости на основных ответвлениях канализации и горизонтально на дополнительных ответвлениях.

В первом случае установка выполняется следующим образом:

  1. монтируется сливная труба, на которую будет посажен крест.
  2. Резиновая прокладка покрыта санитарным силиконом.
  3. Разветвитель устанавливается так, чтобы отводы находились в одной плоскости с несущей стеной.
  4. Конструкцию временно крепят к стене так, чтобы до креста оставалось 50-70 мм для удобства последующего монтажа труб.
  5. Кривая устанавливается в вертикальном направлении.
  6. Монтаж горизонтальных отводов выполняется по общей технологии с учетом наклона участков трубы в сторону колки под углом 3-5 градусов.

Канализация пять

После установки всех изгибов крест жестко крепят к несущей стене.

В горизонтальном направлении конструкция монтируется с учетом наклона отводящей трубы под углом 3-5 градусов к горизонтальной плоскости. Установка осуществляется в пять этапов:

  1. Монтаж и крепление патрубка.
  2. Гидравлическая силиконовая обработка суставов.
  3. Установка сплиттера относительно уклона.
  4. Альтернативный вариант установки прямого впускного патрубка с учетом угла наклона и боковых патрубков.
  5. Фиксация получившейся конструкции при помощи хомутов и направляющих.

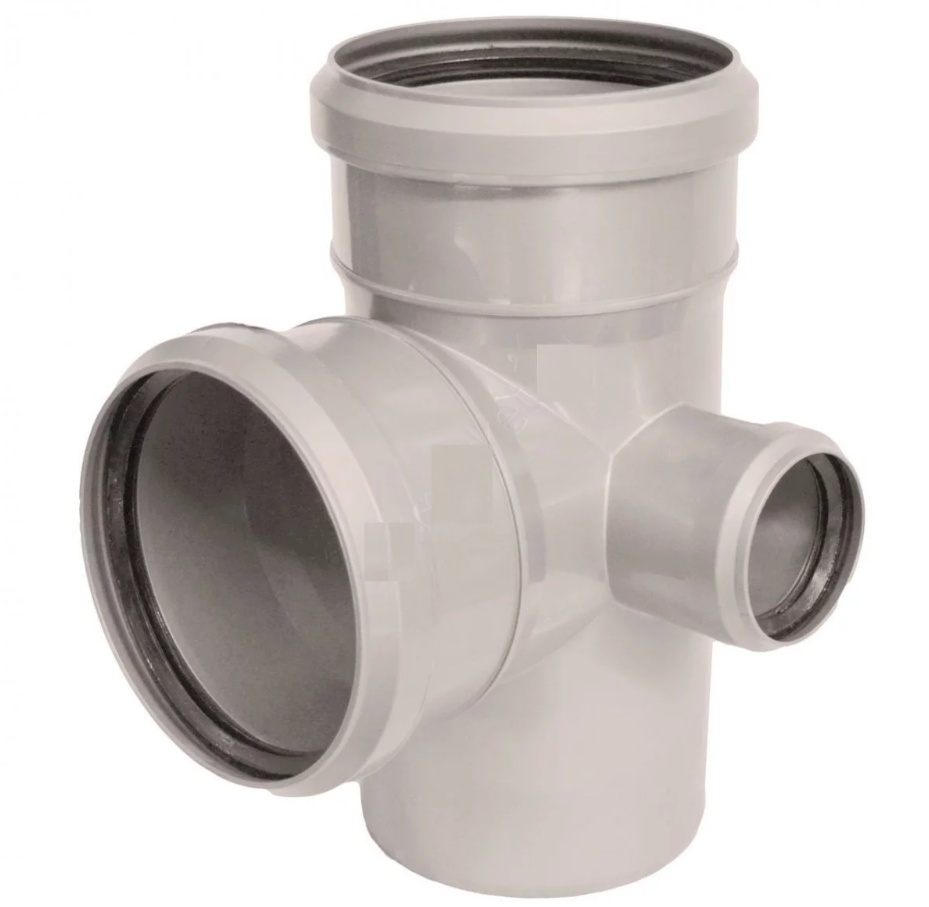

Устройство разветвителя сложной конфигурации с отводами разного сечения выполняется одинаково с учетом расположения выводных элементов по направлениям.

Источник – https://strojdvor.ru/kanalizaciya/krestovina-kanalizacionnaa/

Материал изготовления

Сырье для производства пломб выбирается исходя из условий эксплуатации продукта и соответствующих физико-химических свойств вещества. Материал должен соответствовать основным требованиям: эластичность, прочность, бюджетность, способность выдерживать перепады температур, длительный срок службы.

Прежде всего, условиям соответствует резина, из которой изготавливаются различные модели уплотнений и переходников. Чтобы придать материалу желаемые свойства, в резиновую смесь добавляют силикон, каучук и полиуретан. Полученная смесь предлагает резиновые изделия дополнительные преимущества:

  • устойчивость к агрессивным химическим веществам;
  • сила;
  • надежность;
  • устойчивость к экстремальным температурам и давлению жидкости.

Отличие труб из НПВХ от труб из ПВХ

Для изготовления ПВХ необходимо провести полимеризацию винилхлорида. А для получения самого винилхлорида в свою очередь используется нефтяное сырье и обычная поваренная соль. Для получения полимеров с иными свойствами, при изготовлении ПВХ-изделий вносят определенные изменения. Исключение из состава пластификаторов приводит к получению более жесткого и прочного вида ПВХ, или, по-другому, непластифицированного поливинилхлорида (НПВХ) – безопасного пластика, который лучше других материалов подходит для производства водоотводящих труб.

Благодаря действию пластификаторов (химических составов жидкой или твердой формы), контактирующие с ней основы обретают такие характеристики, как пластичность, мягкость, тягучесть, упрощение обработки и снижение трудозатрат. Но и здесь не обойтись без отрицательных сторон: пластификаторы содержат в своей основе хлор, выделяющийся в окружающую среду в небольшом количестве. Если не добавлять пластификатор, тогда можно получить крепкий материал, не вступающий в химические реакции с водой.

Изобрели этот материал в конце 80-х прошлого века. В наши дни из НПВХ изготавливают самую разнообразную продукцию, требующую устойчивости к механическим деформациям – от шлемов для американского футбола до скейтбордов. И в этом нет ничего удивительного, ведь данная модификация полимера является самой прочной по сравнению с другими видами пластика.

Устойчивость к внешнему давлению, растяжению и сжатию объясняется строением молекул НПВХ. Молекулы других пластмасс соединяются прямой связью, в то время как связи молекул НПВХ после нагревательного процесса и дальнейшего охлаждения первичной массы приобретают крестообразную структуру. В этом заключается секрет особой жесткости материала по сравнению с обычным ПВХ.

 Специалисты тщательно исследовали трубы из НПВХ и пришли к выводу, что они могут стабильно прослужить до полувека. Благодаря этому наружную напорную и безнапорную канализацию так часто сооружают из этого материала.

НПВХ часто называют жестким ПВХ.

По внешнему виду НПВХ-трубопроводы различаются толщиной стенок, длиной, цветом и наличием раструбов.

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Классификация канализационных люков по маркировке

Для удобства эксплуатации и распознавния назначения канализационных люков их маркируют буквами.

Расшифровка буквенной аббревиатуры на крышках люков:

  • В – водопроводная сеть;
  • К – канализационные системы;
  • ТС – теплосетевые коммуникации;
  • Д – дождевая и ливневая канализация;
  • ГТС – городская телефонная связь;
  • МГ – газопровод магистрального типа;
  • ГС – газораспределяющая сеть;
  • ПГ —пожарные гидранты.

На некоторых типах люков их обозначение нанесено не буквенной аббревиатурой, а характерными рисунками. Например, молния обозначает электротехническую сеть, телефон — соответственно телефонную.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
