Поворотные размеры пластиковых канализационных отводов

Материал изготовления

На рынке представлены фасонные изделия из таких материалов:

• Сталь. В быту при монтаже канализации применяется крайне редко. Это обусловлено склонностью металла к коррозии и сложностью монтажных работ. Для устройства стального канала нужно применять сварку. В ходе операции нарушается тонкий слой покрытия стальных труб, что приводит к более скорому их износу. Для продления срока эксплуатации стального коллектора используют оцинкованный металл.
• Чугун. Прочный материал, имеющий внушительный вес. Работать с чугуном также неудобно, как и со сталью. Монтаж трубопровода проводится с применением электросварной техники, пайки или других трудоемких методов. Фасонные чугунные элементы не оснащены уплотнителями. Металл склонен к коррозии, особенно при монтаже внешней части канализации. На внутренних стенках чугунного отвода быстро образуется иловый нарост.
• Керамика. Для такого водоотводного канала присущи длительный срок эксплуатации, высокая скорость потока за счет гладких внутренних стенок и удобство монтажа. Однако стоимость, как и вес керамического отвода, высоки для частного мастера.
• Полиэтилен низкого давления (ПНД). Фасонные элементы имеют черный цвет и используются только при устройстве наружной канализации. В частном строительстве ПНД не используется. Его основное назначение – устройство промышленных и центральных городских магистралей. Монтаж полиэтиленовых туб производится методом пайки или с использованием специальных муфт. Полиэтилен низкого давления инертен к агрессивным включениям и не реагирует на температурные перепады.
• Поливинилхлорид (ПВХ). Оптимальный материал отвода для частного строительства. Монтаж всех элементов канализации из ПВХ происходит враструб. Это серьезно облегчает процесс строительства. Для внутренних работ применяют отводы серого цвета, для наружных — коричневого. ПВХ не боится агрессивных сред и имеет низкую теплопроводность. Наружная часть канализации замерзнет в грунте с меньшей долей вероятности, чем чугунная или стальная сеть.
• Полипропилен. Отводы из этого материала пригодны к монтажу внутри здания, поскольку ПП боится ультрафиолета. Фасонные элементы оснащены раструбами для упрощенного монтажа. По полипропиленовым трубам можно пускать жидкость до 95 градусов. Материал этого не боится.

Сталь

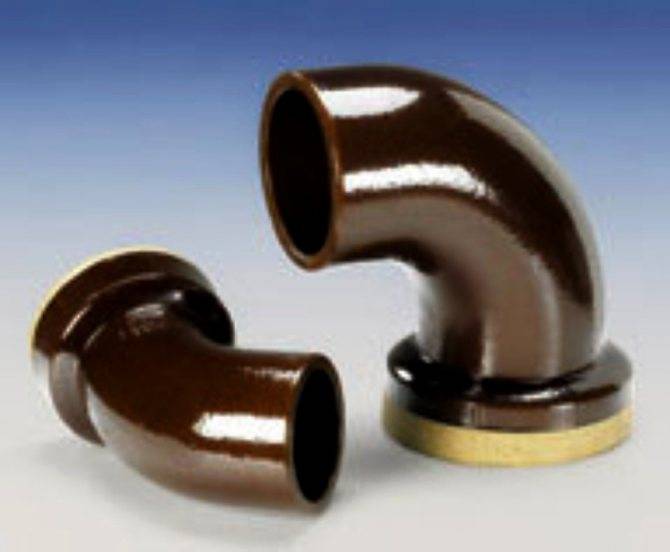

Керамика

Чугун

При устройстве коллектора важно использовать все элементы из одного материала. При необходимости объединения нескольких разноплановых деталей используют специальные переходники. Чаще это отводы для гофрированных труб

Чаще это отводы для гофрированных труб.

Все без исключения фасонные элементы производятся строго по ГОСТ. В противном случае процесс монтажа и дальнейшей эксплуатации системы будет вызывать затруднения.

Классификация фитингов

Фасонные части разделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Юзается в случае, когда нереально применение обычных частей, так как трубопровод имеет маленькой изгиб.

Раструб с прокладкой размещен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник дозволяет произвести отвод от основного трубопровода и бывает последующих видов:

• Прямой тройник (угол 90оС) с раструбами с 2-ух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба наименьшего поперечника. Ровная часть тройника вставляется в раструб соединяемой трубы.
• Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые используют в вариантах, ежели нужно произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в 2-ух направлениях:

• Одноплоскостная крестовина применяется при необходимости монтажа 2-ух ответвлений в одной плоскости.
• Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в 2-ух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы 1-го поперечника на прямом просвете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца.

Соединяет две прямые части трубы.

Юзают при ремонте части трубопровода, когда покоробленную часть трубы убирают, ставят свежий отрезок, то соединяют муфтой. Муфту с гофрированием (отвод гибкий) используют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, подмене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб разных диаметров:

• Эксцентрик надевается прямой частью на трубу большего поперечника, в раструб с кольцом уплотнительным вставляется труба наименьшего диаметра.
• Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри.

Крышка просто снимается, является герметичной. Устанавливается для профилактики и ухода за системой в вседоступных местах. Раструб с одной стороны, иная сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться ввысь по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и дозволяет создавать чистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации.

Устанавливается в самой верхней точке стояка вертикального. Ежели в трубопроводе происходит разряжение давления, происходит стравливание через клапан.

Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и иных загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонтик (справа)

Как выбрать нужную модель

Сильфонное изделие

Чтобы правильно купить подходящую конструкцию, возьмите во внимание следующие рекомендации:

Измерьте, какой нужен диаметр

В этом поможет линейка либо штангенциркуль. Посмотрите, что предлагают разные производители: стандарт одинаковый, но технические характеристики немного отличаются

Обратите внимание на износостойкость, чтобы детали не вышли из строя раньше времени. Стальные переходники могут оцинковать, тогда они не будут ржаветь, так что их берут для труб водоснабжения, механизмов на молочных фермах и прочее

Для водостоков зажимные соединения тоже часто оцинкованные. Цена — не главный критерий

Дороговизна или, наоборот, низкая стоимость не гарантируют, что деталь качественная или бракованная и прослужит недолго.

Важно смотреть и на то, соответствует ли изделие ГОСТам, независимо от цены производителя

Виды муфт

Муфта компрессионная соединительная представлена на рынке широким ассортиментом моделей из разных материалов. В первую очередь они классифицируются по конструктивным особенностям:

• прямые;
• угловые;
• тройные;
• крестовые.

Затем разделение происходит на группы по типу соединений:

• с цангами одинакового диаметра;
• с разным сечением на концах;
• для стыковки металлических и пластиковых труб;
• для соединения трех и четырех труб.

В зависимости от функциональных характеристик муфты бывают:

• соединительные;
• переходные с разных диаметров;
• переходные с разного вида труб;
• для монтажа сантехнической арматуры;
• глухие.

К этой же группе многие относят тройники и крестовины, которые являются разновидностью соединительных фитингов.

Главная отличительная особенность компрессионных муфт от аналогичных изделий — способ крепления. Установка не требует сварных этапов процесса монтажа, в результате чего стыковку можно в любое время рассоединить. Такие модели стали спасением при монтаже магистралей из труб, на которых невозможно нарезать резьбу или сварить концы.

Размеры чугунных канализационных труб

По функциональности делятся на два вида:

1. SMU – отсутствует разъемное соединение, т.е оба конца гладкие;
2. SME – с одного конца оснащены раструбом, с другого – гладкие.

Размер характеризуется внутренним диаметром, например: маркировка DN 100 означает, что диаметр внутри составляет 100 мм, а снаружи будет уже 110 мм. Стандартные маркировки чугунных труб — от DN 50 до DN 400. Трубы без раструбов, с гладкими концами, имеют повышенную прочность и производятся длиной — 3 м, а обычные разъемные могут быть от 15 см и больше.

Толщина стенки чугунных труб практически не отличается от пластиковых и составляет 4 — 5 мм. Но не смотря на одинаковые размеры — длина, диаметр и толщина стенок, масса металлических и пластиковых изделий отличается в разы. Так например 1 метр чугунной трубы диаметром 100 мм весит 14 кг, а пластиковый аналог таких же габаритов будет иметь массу не более 1,5 кг.

Канализационный тапер: назначение, материал изготовления, размеры и правила монтажа

В современных домах внутренняя канализация собирается из пластиковых труб. У них есть ряд преимуществ, и их проще установить, так как существует широкий выбор фитингов, позволяющих делать повороты, соединения и переходы с одного диаметра на другой. Совершенно иначе решается проблема замены старых ржавых элементов на полимерные изделия. В этом случае понадобится переходник для чугунной канализационной трубы, с помощью которого можно будет закрепить пластик металлом.

Определение и назначение канализационного тапера

Переходник полипропиленовый с чугуна на пластик

Переходники из чугуна в пластик служат двум целям: они соединяют элементы разного диаметра и из разных материалов. Применяются в системах внешней и внутренней канализации. По конструкции они делятся на 2 типа:

• концентрические и соединительные вертикальные стойки;
• эксцентрик, служащий в горизонтальных соединениях.

Пластиковые переходы в зависимости от назначения имеют разную конструкцию:

Соединение пластиковых переходников осуществляется сваркой, нарезанием резьбы, приклеиванием, с помощью эластичных прокладок.

Материал изготовления

Переход чугунный

Для переходников используется различное сырье:

• чугун;
• ластик.
• поливинил хлорид;
• полипропилен;
• сталь;

Переходники ПВХ соединяют трубы любой конфигурации от водопровода до выхода в стояке. Продукция позволяет подключать и изменять направление потока, переключаться с одного размера трубы на другой. Поливинилхлорид выдерживает температуру до 60 градусов и устойчив к растворенным химическим веществам.

Размеры изделий

Пластиковые толкатели имеют следующие диаметры хода:

• 50/75;
• 110/125 с прокладкой;
• 110/124 с прокладкой;
• 50/72 с прокладкой;
• 110/124;
• 50/75 с манжетой;

• переходная манжета: 50/32/50;
• конус 50/75 с 2 комплектами герметика.

• 50/32 для подключения стиральных машин;
• 50/40;

Правила монтажа

Упругие уплотнители обладают довольно высокой жесткостью, поэтому при установке возникают трудности. В этом случае торец, на который накладывается пломба, покрывается жидким моющим средством.

Резиновая манжета

Если старая труба легко вынимается из раструба и сохраняется целостность чугунной поверхности, конец пластиковой трубы вставляется в удлинитель на 3 или 8 см. Быстрое качественное соединение может прослужить 8 лет.

Алгоритм подключения полимерной проводки к чугунной розетке:

1. внутренняя часть браслета очищена от ржавчины и грязи;
2. для предотвращения протечек снаружи резинового изделия наносится герметик;
3. вставьте ленты.

На последнем этапе производится соединение полимерной трубкой.

Пластмассовый фитинг

Переходники канализационные от чугуна к пластику используются в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметр, отличный от стандартного, например 60 мм. Соединение осуществляется конусом 50/72 мм.

По схеме сборка выглядит так: трубка пластиковая, соединение 50/50, кольцо резиновое, сам переходник 50/72, браслет эластичный, прокладка, труба чугунная d 60 мм .

1. старая металлическая труба обрезается ровно;
2. на зачищенный конец надевается резиновая манжета;
3. нанести герметик на внутренний край и верх пластиковой фурнитуры;
4. вставьте переходник в прокладку.

Осталось вставить полимерную трубку в подготовленный конец через стык. Размер манжеты и конуса должен совпадать.

Зачеканка с помощью асбестового шнура

Асбестовый шнур

Метод применяется при соединении изделий из чугуна, так как конфигурации чугунной арматуры ограничены. Порядок работы:

1. веревка наматывается на пластик;
2. намотанный конец трубы вставляется в чистое отверстие, помогая закрыть трещины асбестовым материалом с помощью отвертки;
3. приготовить раствор из воды, цемента и винилового клея;
4. стык покрывается вяжущим составом.

Перед использованием канализации рекомендуется подождать один день для высыхания. Этот метод отличается высокой надежностью и гарантирует безотказную работу в течение длительного времени. Так чугунные раковины соединяются с пластиковой трубой.

Разновидности отводов

Независимо от наименования производителя, производящего канализационные ПВХ отводы, все эти изделия соответствуют принятым строительным стандартам (ГОСТ). Это облегчает проектирование канализационных систем, приобретение нужных материалов и их монтаж в единую систему.

Существует пара разных моделей угловых элементов, каковые отличает между собой цена и кое-какие особенности конструкции.

1. Полиэтиленовые. Изготавливаются из материала тёмного цвета и соединяются встык либо посредством муфт. В первом случае торцы трубы и отвода нагреваются посредством особого оборудования и стыкуются между собой до полного застывания пластика. Муфты уже на заводе оборудуются особой спиралью, которая для герметичной стыковки прогревается посредством сварочного аппарата.

1. ПВХ-отводы. Наиболее распространенный вид. Они соединяются методом надевания раструба на гладкую трубу. Преимущества – отсутствие необходимости применения разных электроинструментов и увеличение скорости монтажа канализационной системы в целом. Конструктивные элементы, предназначенные для применения в помещения, окрашиваются в серый цвет. Существует и другой отвод канализации — в частном доме (в то время, когда помещение не отапливается либо трубы монтируются на улице) детали имеют коричневый окрас. (См. кроме этого статью Трубы для внутренней канализации: изюминки.)

1. Полипропиленовые. Кроме этого имеют раструбы и гладкие концы для стыковки между собой. Эти изделия используются лишь совместно с трубами, выполненными из подобного материала. Главное назначение – отвод грунтовых и сточных вод. Они способны пропустить поток воды со скоростью от 4 до семи метров/с.

1. Отводы для гофрированных труб. Эти элементы стыкуются посредством муфт и снабжены уплотнительными кольцами с каждой из сторон. В месте перегиба наружная часть изделия имеет уменьшенный диаметр. Сфера применения – стыковка труб из разных материалов с применением уплотнительных манжетов.

1. Отводы Вавин. Особенная, раздельно запатентованная система. На внешней стороне гофрированного элемента имеется необычная треугольная углубление, делающая роль замка. Для изготовления этих изделий используется отличный материал, талантливый выдержать большое давление. Гарантированный срок работы – 50 лет.

1. Отводы Магнум. Существуют модели с углом перегиба 45 и 90 градусов. Особенность – отсутствие скругления, что может привести к засору на протяжении эксплуатации системы. Соединительные элементы аналогичной конструкции фактически не используются при создании канализационных систем.

Разновидности фитингов

Рассмотрим, основные типы фитингов, применяемых для монтажа наружных и внутренних частей систем канализации.

Для систем внутренней канализации

Так же, как канализационные трубы для внутренней канализации, фитинги, предназначенные для монтажа внутридомовых сетей, выпускаются серого цвета, кроме того, они имеют меньшие размеры. Наиболее часто используемые разновидности:

• Муфты соединительные. Это специальные элементы для соединения отдельных отрезков труб в прямолинейный участок трубопровода. Используются для стыковки труб одного диаметра.
• Ремонтная муфта для канализационных труб предназначена для восстановления поврежденных труб.
• Для ремонта внутренних сетей применяют и патрубок компенсационный. Этот элемент устанавливается на замену разрушенному участку трубы. К основной трубе патрубок присоединяют за счет раструба с одной стороны и установки муфты с другой.
• Отводы. Этот фитинг используется при необходимости изменить направление трубопровода. Отводы выпускают с углом поворота в 30, 45 и 90 градусов.
• Крестовины и тройники для канализационных труб. Эти детали трубопровода применяют в том случае, если необходимо обеспечить слияние нескольких трасс в одну. Соединения трубопровода при помощи фитингов может быть произведено под разными углами, а при использовании крестовин – даже в разных плоскостях.

• Еще один необходимый элемент трубопровода — заглушка для труб канализации. Этот вид фитинга используется для перекрытия потока транспортируемой среды. Заглушка может быть легко установлена на конце трубы, и также легко удалена, если возникнет необходимость увеличить протяженность трубопровода.
• Канализационный аэратор или клапан вакуумный – это защитный элемент внутренних сетей канализации, предназначенный для предотвращения попадания в помещения неприятного запаха и вредных газов из труб. Клапаны диаметров 110 мм монтируются в верхней части стояков, но существуют и аэраторы, предназначенных для установки возле раковин, биде и прочих приборов сантехники. В этом случае, используется клапан на канализационную трубу размером 50 мм.

Хомут для фиксации трубы к неподвижной опоре. Для обеспечения статичности трубопровода используют специальные хомуты из пластика, обеспечивающие крепление канализационных труб к стене. Практичнее использовать хомуты, изготовленные из того же материала, что и трубы. Пластиковые хомуты отличаются достаточной прочностью, не ржавеют, легко устанавливаются на нужное место.

• Ревизия. Особый тип фитинга, который предназначен для обеспечения дальнейшего обслуживания трубопровода. Фитинг имеет крышку на резьбе или винтовых креплениях.
• Редукции или переходники для труб канализации. Этот вид фитинга применяют, если необходимо герметично соединить два элемента, имеющих разный диаметр. Часто применяется при проведении ремонтных работ.

Противопожарная гильза для труб канализации. Дополнительный защитный фитинг для установки в местах прохождения полимерных труб через перекрытия или стены. В случае возникновения возгорания, гильза перекроет проход трубы, предотвращая тем самым распространение огня в другие помещения. Этот фитинг представляет собой стальное кольцо, имеющее вставку из материала, вспучивающегося при нагревании.

Помимо перечисленных фитингов, при монтаже внутренних сетей применяется и другая фурнитура для канализационных труб. Например, при устройстве душевых нужно будет использовать трапы для сбора воды. А для увеличения тяги вентиляции на фановую трубу устанавливают специальные зонтики.

Для систем наружной канализации

Для сооружения наружных сетей применяется практически тот же сортамент фитингов, что и для сборки внутренних сетей. Но поскольку наружный трубопровод испытывает более серьезные внешние нагрузки, то его детали должны иметь более высокие показатели прочности.

Основная часть фитингов, предназначенных для монтажа наружной канализации, имеет класс жесткости SN 4. Но для глубокой укладки труб или при условии сложных условий эксплуатации требуется применение продукции с классом жесткости SN 8 или SN 16.

При необходимости присоединения дополнительной ветви к уже существующему трубопроводу используют переходники для канализационных труб, которые позволяют стыковать трубы, изготовленные из разных материалов и имеющих разные размеры.

Для напорной канализации

Особую группу деталей представляют собой фитинги, предназначенные для сборки сетей напорной канализации из ПВХ труб. Основное отличие этих деталей – высокая прочность и специальный тип стыковки, чаще всего, используется фланцевое соединение.

Монтаж

К особенностям монтажа систем канализации из глиняной керамики относят необходимость приобретения дополнительных комплектующих для создания канализационной конструкции.

Потребуется приобрести уплотнитель. В его составе используются битумные или пеньковые волокна. Для замков в местах крепления потребуется асфальная мастика, а также раствор из цемента. При отсутствии раструбов потребуются дополнительные муфты.

Выделяется несколько разновидностей муфт. Прямые характеризуется раструбами на одном торце конструкции. Для соединения нужны дополнительные муфты. Альтернативный вариант соединения – при помощи засечек. Для фиксации требуется вставить одно изделие в другое.

При фиксации уплотнителей с помощью смолы, нужно провернуть муфту вокруг трубы 2 раза. Стучать по изделию не рекомендуется, в противном случае, труба может расколоться. Раструбы требуется направить в противоположное направление от стояка.

Денежная стоимость, в сравнении с конструкциями из других материалов, выше. Установка канализационной системы из керамики стоит от 1500 до 2500 рублей за 1 м, в зависимости от наличия материала для проведения работ.

Нюансы эксплуатации

После ввода в эксплуатацию канализация требует бережного отношения и периодического обслуживания.

Правила использования несложны в выполнении:

• не разрешается стучать по трубам и отводам, размещать на них посторонние предметы;
• рядом с трубопроводами запрещено хранить тару с легковоспламеняющимися веществами;
• на полипропиленовые и ПВХ детали канализации запрещено воздействовать открытым огнём, например, для разморозки;
• допускается скрывать трубопроводы легкосъёмными конструкциями;
• гидрозатворы сантехприборов при перерыве в эксплуатации заполняют водой минимум раз в 25 дней;
• запрещена прочистка пластиковых трубопроводов металлическими ёршиками и щётками;
• нельзя изменять углы наклона труб и отводов;
• после разборки системы меняют резиновые уплотнительные кольца;
• при замене деталей разрешается использовать только аналогичные виды — например, нельзя вместо чугунной детали установить пластиковую;
• допускается как временная мера при авариях накладка на повреждённую трубу резиновой манжеты.

При монтаже любой трубопроводной системы всегда возникает необходимость в изменении ее направления – это происходит с помощью встраиваемых в магистраль деталей, называемых отводами. В бытовых системах вывода серых и фекальных вод таким элементом для изменения направления линии является отвод канализационный, изготавливаемый из различных материалов и имеющий несколько типоразмеров.

При самостоятельном монтаже канализационной линии в быту в основном используют пластиковые виды трубопроводов, при этом отводы для канализации внутри и снаружи зданий имеют некоторые отличия. Знание их технических характеристик поможет провести правильный монтаж наружной и внутренней канализационной магистрали с соблюдением технологии без лишних финансовых затрат.

Рис. 1 Какие бывают канализационные трубы

Правила монтажа

Соединение выполняется несколькими способами. Выбор зависит от возможности расчеканки крепежа. Кроме жесткого фитинга используют резиновые канализационные изделия – манжеты или редукции. Они находят своё применение при подключении стиральных машин и посудомоечных агрегатов, сливные отверстия которых имеют диаметр 32 мм.

Специалисты не рекомендуют при состыковке пластиковых изделий использовать силикон, льняные тросы или герметики. Их с успехом заменяют уплотнительные резиновые кольца. Если после установки появляются протечки, следует поправить перекосившееся кольцо.

Эластичные уплотнители имеют довольно большую жёсткость, поэтому возникают трудности при монтаже. В этом случае конец, на который надевается уплотнитель, обмазывают жидким моющим средством.

Резиновая манжета

Если старую трубу вытащили из раструба легко и сохранили целостность чугунной поверхности, в расширение заводят конец пластиковой трубы на 3 или 8 см. Быстрое и качественное соединение может прослужить 8 лет.

Для сантехнических приборов, которые располагаются недалеко друг от друга, имеется 2 вывода в стояк. Один с диаметром 100 мм используется при подключении стоков из биде и унитаза, второй – с d 50 мм, для раковин, ванн и душа.

Алгоритм присоединения полимерной разводки к чугунному раструбу:

1. внутреннюю часть манжеты очищают от ржавчины и грязи;
2. для исключения протечек наносят герметик с внешней стороны резинового изделия;
3. вставляют тапе.

На последнем этапе осуществляется соединение с полимерной трубой.

Пластмассовый фитинг

Используются канализационные переходники с чугуна на пластик в тех случаях, когда срез металлической трубы не имеет раструба. Кроме того, литые изделия часто имеют диаметры, отличные от стандарта, например, 60 мм. Соединение выполняют с помощью тапера 50/72 мм.

По схеме сборка выглядит так: пластиковая труба, соединительная муфта 50/50, резиновое кольцо, сам переходник 50/72, эластичная манжета, уплотнитель, чугунный трубопровод d 60 мм .

Порядок действий:

1. старую металлическую трубу ровно обрезают;
2. на зачищенный конец надевают резиновую манжету;
3. наносят герметик на её внутренний край и верхнюю часть пластикового фитинга;
4. вставляют переходник в уплотнитель.

Остаётся в подготовленный конец через соединительную муфту вставить полимерную трубу. Размер манжеты и тапера должны соответствовать друг другу.

Зачеканка с помощью асбестового шнура

Асбестовый шнур

Метод используется при соединении чугунных изделий, так как конфигурации фитингов из литья ограничены. Порядок работы:

1. верёвку наматывают на пластик;
2. обмотанный конец трубы вставляют в очищенное отверстие, помогая отвёрткой закрыть щели асбестовым материалом;
3. готовят раствор из воды, цемента и клея ПВА;
4. обмазывают стыковку цементирующим составом.

Рекомендуется перед использованием канализации выждать сутки для просушки. Этот способ имеет высокую надёжность и гарантирует работу без протечек в течение долгого времени. Так соединяют чугунные раковины с пластиковым трубопроводом.

Классификация фитингов

Фасонные части подразделяются в зависимости от назначения.

Отводы (углы) меняют направление конструкции на угол – 45о, 90о, 120о.Трасса трубопровода может изменяться как по вертикали, так и по горизонтали. Раструб с кольцом уплотнительным с одной стороны.

Отвод гибкий применяется в системе внутренней канализации. Используется в случае, когда невозможно применение стандартных частей, так как трубопровод имеет небольшой изгиб. Раструб с прокладкой расположен с одной стороны.

Пластиковые отводы для канализационных труб

Тройник позволяет произвести отвод от основного трубопровода и бывает следующих видов:

• Прямой тройник (угол 90оС) с раструбами с двух сторон, в канавки которых вставлены кольца уплотнительные. В раструб ответвления вставляется труба меньшего диаметра. Прямая часть тройника вставляется в раструб соединяемой трубы.
• Тройник косой (угол 45оС) с раструбами на отводе и с одной стороны элемента. Тройники для канализационных труб косые применяют в случаях, если необходимо произвести ответвление под углом.

Тройники: прямой и косой

Крестовина обеспечивает отвод в двух направлениях:

• Одноплоскостная крестовина применяется при необходимости монтажа двух ответвлений в одной плоскости.
• Крестовина трубы канализационной двухплоскостная соединяет трубопроводы, расположенные в двух плоскостях.

Крестовины: одно- и двухплоскостная

Муфта соединяет трубы одного диаметра на прямом пролете. На обеих сторонах имеются раструбы с пазами, в которые вставлены уплотнительные кольца. Соединяет две прямые части трубы. Используют при ремонте части трубопровода, когда поврежденную часть трубы удаляют, ставят новый отрезок, то соединяют муфтой.  Муфту с гофрированием (отвод гибкий) применяют для соединения с изгибом в системе внутренней канализации.

Заглушка для канализационной трубы закрывает торец. Применяется при ремонте, замене частей трубопроводов. Перекрытие торца трубы предотвращает попадание стоков и запахов в помещение, где происходит разборка и сборка системы.

Муфта (слева) и заглушка (справа)

Переходник служит для соединения труб различных диаметров:

• Эксцентрик надевается прямой частью на трубу большего диаметра, в раструб с кольцом уплотнительным вставляется труба меньшего диаметра.
• Переход с пластмассовой трубы на чугунную осуществляется, применяя переходники для канализационных труб.

Эксцентрик (слева) и переходник «чугун-пластик» (справа)

Ревизия обеспечивает доступ к трубопроводу изнутри. Крышка легко снимается, является герметичной. Устанавливается для профилактики и ухода за системой в легкодоступных местах. Раструб с одной стороны, другая сторона прямая.

Обратный клапан на канализационную трубу защищает от протечек сточных вод. Переполнение системы ведет к давлению на мембрану, которая закрывает заслонку. Заслонка не дает стокам двигаться вверх по трубопроводу. Имеется возможность аварийного перекрытия системы. Герметичная крышка снимается и позволяет производить очистку клапана.

Ревизия и обратный клапан

Клапан воздушный противовакуумный (аэратор канализационный) предназначен для предотвращения попадания газов из системы канализации. Устанавливается в самой верхней точке стояка вертикального. Если в трубопроводе происходит разряжение давления, происходит стравливание через клапан. Благодаря установке клапанане происходит срыва гидрозатворов.

Зонт вентиляционный служит для защиты системы от попадания мусора и прочих загрязнений и устанавливается в верхней стояка (выводится на крышу).

Воздушный клапан (слева) и вентиляционный зонт (справа)

Как выполняется прокладка канализационных труб – пошаговое руководство с примерами

Отработанная вода и отходы жизнедеятельности человека сначала транспортируются в магистрали, расположенные снаружи здания, а потом попадают в накопительные резервуары или септики.

Для этого можно использовать трубную продукцию, произведенную из разного сырья. Совсем недавно для создания внешней канализационной магистрали в собственном доме использовались чугунные трубопроводы. На сегодняшний день все изменилось, и наружная прокладка труб канализации осуществляется из полимерной трубной продукции.

Причиной стала недолговечность чугуна в сравнении с пластиком, а кроме того продукция из этого сплава имеет большой вес и для монтажа потребуется спецтехника.
