Вентиляционный клапан в стене: устройство и монтаж

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

17 Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

Источники

  • https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/zaslonka.html
  • https://VentilyaciyaDom.ru/elementy-ventilyatsii/obratnyj-klapan-vzglyanem-v-podrobnostyah.html
  • https://rems-info.ru/obratnyj-klapan-dlya-estestvennoi-ventiljacii.html
  • https://StroyGuru.com/ventilyatsiya/obratnyj-ventilyatsionnyj-klapan/
  • https://otivent.com/obratnyj-klapan-dlya-ventilyacii
  • https://stroy-podskazka.ru/ventilyaciya/klapan/
  • https://stroydiller.ru/klapanyi-i-zaslonki

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • мощным двигателем;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

  1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
  2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
  3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
  4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
  5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
  6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
  7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

  • необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
  • несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
  • при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Функции клапана

Клапан приточной вентиляции в стене выполняет те же функции, что и другая механическая или естественная вентиляционная система. Он призван обеспечить нормативный воздухообмен в помещении. Стеновой вентиляционный клапан выпускается нескольких разновидностей, но чаще всего он используется для подачи воздуха, а вытяжка осуществляется другими системами. Все оборудование должно рассчитываться в комплексе. Иначе оно не сможет правильно работать.

Благодаря работе этого вентиляционного устройства достигается:

  • происходит воздухообмен не только в самом помещении, но и во всей квартире или доме;
  • наружный воздух, поступающий через вентиляционное устройство, уменьшает относительную влажность внутреннего зимой; это сдвигает точку росы в такую зону, что влага не конденсируется на окнах и стенах;
  • не возникают проблемы с газовым оборудованием, для работы которого требуется кислород (с открытой горелкой).

Стеновой клапан приточной вентиляции подбирают по тем же принципам, что и аналогичные системы. Для этого необходим расчет и использование нормативной литературы.

Подготовка комнаты к монтажу вентиляционного клапана

Наличие приточного клапана – не единственное условие хорошей работы вентиляционной системы

Важно, чтобы между ним и вытяжными каналами (напомним, что они находятся в кухне и санузле) не было глухих преград

Обычно приточку стараются устанавливать как можно дальше от вытяжки, чтобы поступающий свежий воздух следовал через всю квартиру.

Проверьте, все ли межкомнатные двери на пути воздушного потока имеют внизу просвет шириной в 2 – 3 см?

Если к ним претензии возникают редко, то двери в санузел или кухню очень многие сегодня ставят именно в глухом исполнении – из эстетических соображений или чтобы избежать проникновения в квартиру неприятных запахов.

В таких условиях вентиляция даже при наличии самой производительной приточки работать не будет. Двери можно подрезать самостоятельно, либо заменить их на модель с вентиляционным отверстием, закрытым декоративной решеткой. Есть, также, варианты с клапаном, пропускающим воздух только в одну сторону.

С ним вы будете гарантированно застрахованы от распространения запаха из туалета и сырости из ванной.

Если с дверями разобрались, переходим к вытяжным каналам. Они имеют свойство засоряться, поэтому нужно проверить их работоспособность. Для этого следует поднести к решетке лист бумаги и посмотреть на его поведение: если бумагу затягивает воздушным потоком в канал, значит он чист. Только не забудьте обеспечить циркуляцию воздуха, открыв окно и двери между этим окном и вытяжным каналом. Если этого не сделать, то даже самый чистый канал покажется наглухо забитым.

Клапан стеновой в разобранном виде

Не стоит проверять работоспособность вытяжки путем поднесения к ней пламени спички или зажигалки. При определенных условиях в засорившемся вентканале могут скапливаться легковоспламенимые газы, способные даже сдетонировать.

Что делать, если несмотря на открытые настежь окна и двери бумажка упорно не хочет липнуть к решетке? Следует обратиться к балансодержателю, ответственному за обслуживание дома. Явившиеся по вашему вызову слесари прочистят вентиляцию при помощи специальных инструментов. Владельцу частного дома эту операцию придется выполнить самостоятельно.

Особенности конструкции стенового клапана

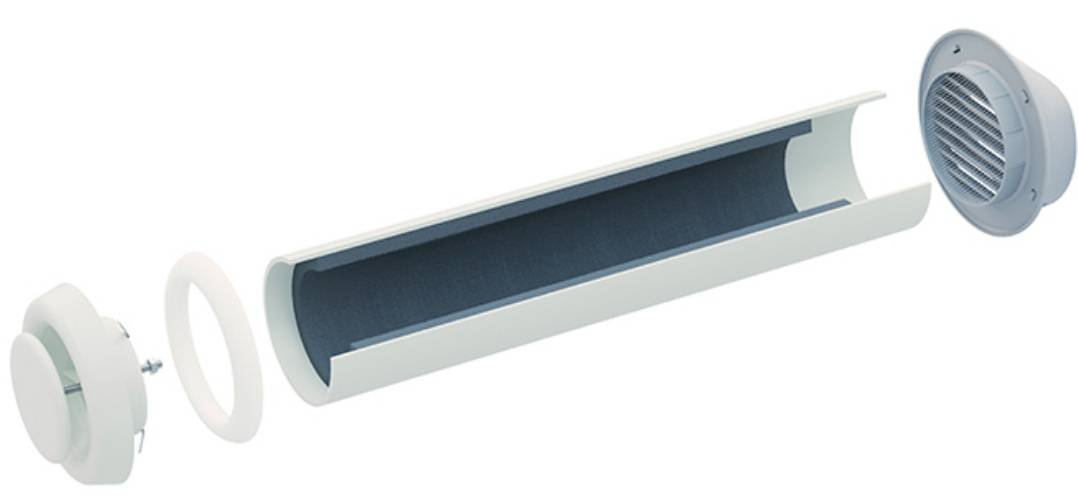

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

  1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
  2. Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
  3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
  4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

8 Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Функция и применение

Основной функцией преследует поступление воздуха с улицы для снятия негативных явлений, возникших ввиду неорганизованности естественной вентиляции в квартире, а также ухудшение её действия при установке пластиковых окон. Последние тоже требуют значительного воздушного обмена с улицей.

Иначе появится постоянная проблема с конденсатом на их поверхности и образованием грибка на стыках, куда будет постоянно затекать стекающая вода со стеклопакета. Приточный клапан совместно с основной вентиляцией создаст нужную циркуляцию воздуха в помещение и снимет все выше перечисленные негативные явления.

Если говорить о других негативных явлениях с окнами, то они требуют постоянного проветривания. Зимой открытая форточка способна быстро выстудить помещение, что опять скажется на здоровье жильцов. Приточная система не обладает настолько большим отверстием, воздух, входящий в комнату, успевает прогреться.

А также выводятся плохие запахи и углекислота, но только через вытяжную систему домовой вентиляции. Это актуально для кухонных помещений без установленной вытяжной системы над плитой. Также в кладовке, где проветривания вообще никакого нет.
