Правильная установка колосников в печь своими руками

Общая характеристика печи

Элементы колпаковой печиЗанимаемая площадь; габариты, мГод запускаПериод сохранения теплаОбъем помещения, куб.мТип трубы
Печь отопительная; колпак h=1,6 перекидной рукав – 1,6 м; труба – 5,5 м.3 кв.м; ширина – 1,4, длина – 2,85, высота – 1,6200519 часов после завершения топки35 – комната; 53 – комната с открытой дверью в коридор.Выложена пятерочкой (дымоход –25×12,5см)

Расходные материалы:

  • кирпич обожженный – 1200 штук;
  • цемент фундамента – 500 кг;
  • уголок 3×32×32 – 12 м;
  • глина кладки – менее 1 куб.м,
  • песчано-гравийная смесь (ПГС) – 1200 кг;
  • щебень – 7 куб.м.

Узлы печи:

  • кружало – каркас свода колпака, сварная конструкция из уголков удерживает кладку свода;
  • рама перекидного рукава, сварная конструкция из уголков удерживает две порядовки кладки перекидного рукава.

Покупные изделия:

  • дверцы – 3 штуки (зольника, чистки перекидного рукава, миникамина);
  • дверца топливника (камера сгорания) – 1 штука (прозрачная);
  • пластина (конфорка) топливника (чугун должен быть), но по факту вышла сталь с толщиной листа 8 мм;
  • колосник (дно топливника с отверстиями);
  • узел заслонки – вьюшка (закрытие дымохода трубы на 2/3).

При очередном заезде на дачу первая растопка печи начинается с прогрева трубы (мини-камин, расположен у основания трубы). Прогрев трубы длится 30-50 минут. Когда печь топится ежедневно, трубу прогревать не надо.

В основном в качестве дров использую березу. Каждую топку стараюсь завершать осиной, т.к. продукты ее горения очищают дымоходы. Во-вторых, осина при сгорании издает звуки мелких взрывов (треск дров). Пламя горения просматривается через прозрачное жаропрочное стекло дверцы топливника. Приятно засыпать в темноте комнаты, освещаемой пламенем и треском дров. Ночная сказка от всполохов пламени, особенно после бани. Крепкий сон, восстанавливает силы к новому дню – ночной санаторий.

Технические характеристики

Существует множество видов печей, отличающихся размерами, типом используемого топлива и другими характеристиками. Потому и колосники для них будут тоже разными. Что касается материала самой печи, то он на выбор непосредственно не влияет. Решётки ставятся и в кирпичные, и в стальные, и в чугунные устройства.

Вид конструкции

Решётки бывают:

  • монолитные;
  • наборные;
  • охлаждаемые.

Монолитные — это цельные конструкции. Размеры подбираются в зависимости от глубины и ширины топочной камеры.

Выпускаются подходящие для всех стандартных размеров топок. Этот вариант наиболее прост в установке.

Наборный вариант составляется из отдельных элементов-прутьев. Он используется, если не подобрать стандартный, например, в печах не заводского производства.

Важно! Часто прутья имеют клиновидную форму. При установке их располагают более узкой частью вниз. Это увеличивает срок службы

Это увеличивает срок службы.

Охлаждаемые используются в системах с теплообменниками. Они сделаны из трубок, по которым проходит теплоноситель. Таким образом, сам колосник охлаждается, а общий КПД возрастает. Этот вариант чаще используется в твердотопливных котлах. Температура внутри камеры достигает 1000°С. Благодаря охлаждению материал выдерживает подобную тепловую нагрузку.

Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

  • плоские;
  • корзинные;
  • подвижные;
  • балочные.

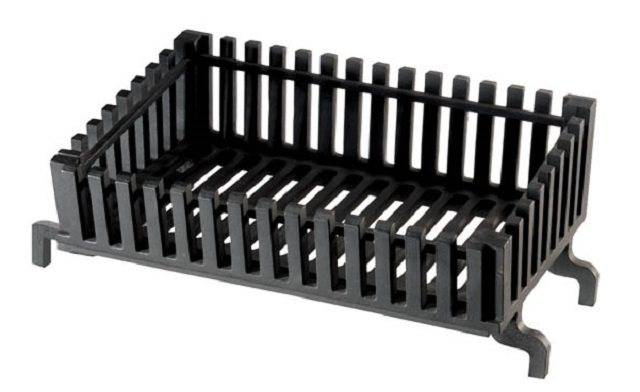

Фото 1. Корзинный колосник, сделанный из чугуна. Подобный тип устройство обычно устанавливают в каминах.

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

  1. Наиболее прочной является чугунная решетка для печи.
  2. Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Размер

Габариты изделия зависят от двух параметров:

  • размеров топочной камеры печи;
  • вида используемого топлива.

В оборудовании, работающем на дровах, торфе и топливных брикетах, чаще всего используется ширина в 150-350 мм (с шагом в 50 мм).

Глубина, как правило, составляет 180 или 250 мм. Наибольшие возможные размеры стандартных моделей — 900х800 мм.

При сгорании угля образуется больше вредных веществ. Поэтому и размеры решётки должны быть больше, от 300-350 мм по обеим сторонам.

В любом случае по краям оставляют зазоры не менее 5 мм. Они служат для компенсации расширения при нагреве.

Внимание! При выборе размера учитывается и вес одной закладки топлива. Габариты, в особенности толщина, подбирается таким образом, чтобы выдержать эту нагрузку

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

  1. Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
  2. Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Колосник для печи: выбираем лучшие чугунные колосники

Конструкция печи с закрытой топочной камерой или открытого очага с колосниковой решеткой лучше всего будет служить с чугунными колосниками. А вот правильный выбор этого элемента зависит от нескольких факторов:

  • Размера топочной камеры;
  • Вида топлива, которое планируется использовать;
  • Конструкции печи;
  • Порядка пользования печью.

Колосники отлитые из чугуна выполняются в виде цельной решетки, решетки с перемычками, в виде отдельных элементов и специальных видов решеток, предназначенных для открытых очагов.

Дело в том, что длина и ширина топочной камеры для печей разных конструкций имеют существенные различия. Одни проекты печей имеют топку прямоугольной формы, с колосниками на всю площадь. Для других печей достаточно небольшой решетки в 25 см в ширину и 30 в длину. Некоторые печи рассчитаны для топки поленьями двойной длины – 80 см или даже 1 метр. Поэтому при выборе учитывается размер топки. Одиночные балочные модели также важны для постройки – не всегда требуется полная стандартная решетка, особенно в небольших печах, многие из них имеют небольшие размеры и вполне обходятся 4-5 колосниками.

Для печи использующей только дрова обычно выбирается стандартные размеры решетки длиной до 25 см. В редких случаях, когда используются метровые бревна длина решетки выбирается максимальной 900 мм и шириной 800 мм. А вот для использования печи под уголь колосники подбираются увеличенного размера – 350 на 350 мм. В этом виде продукта увеличены не только размеры, сама толщина отливки несколько больше обычных дровяных колосников, а вот расстояние между ними немного меньше. Такая форма необходима для задержки небольших угольков, при горении дров размеры отдельных углей намного больше чем каменного угля.

Учитывается также и конструкция печи – для отопительных печей применяются в основном длинные модели решеток, в которых литье ребер имеет перемычки между собой. А в отопительно-варочных моделях печей используются колосники с большим количество прутьев в решетке, это позволяет обеспечить несколько режимов горения топлива и несколько вариантов тепловой обработки продуктов от быстрого нагрева до медленного мления на углях.

Ну и конечно, опытные печники посоветуют установить решетки с прутьями в зависимости от того, как будет эксплуатироваться печь. Это касается, прежде всего, процесса закладки топлива в топку. Если будет использована дверка топки, то тогда можно поставить тонкие колосники, а если загрузка будет делаться через конфорки, то стоит подумать о дополнительной прочности металла.

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

  1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Пути решения проблемы

При повреждении колосниковой решетки выхода два: заложить зольную камеру кирпичом или поставить новый колосник.

Вариант с закладкой приемлем только при нарушении целостности или наличии трещин и невозможности их устранения в основании зольника. Одновременно хорошо бы заменить дверцу топки с глухой на дверцу с решеткой для регулировки поступления вторичного воздуха. Но этот вариант однозначно создаст много лишних хлопот и снизит эффективность печи. Поэтому меняем колосник.

Колосник, как правило, делают из чугуна. Чугун сильно отличается от кирпича по КТР — коэффициенту теплового расширения. Данный показатель у железа много больше, чем у керамики. Поэтому колосник всегда ставится свободно с зазором в 5- 10 мм по всему периметру. Некоторые пособия рекомендуют засыпать зазоры между кладкой и колосником песком. Но это очень бестолковый совет. Ненужный и даже вредный. Во-первых, песок от жара углей (а он может достигать 1100 градусов Цельсия) попросту спекается — стеклуется, намертво приваривая колосник к кладке и лишая его необходимой свободы. Во-вторых, этот промежуток после первой же топки заполняется золой — негорючим и неспекающимся материалом. Так зачем делать лишние телодвижения?

На рисунке представлено правильное (внизу) и неправильное (вверху) положение колосника

Обычно колосниковую решетку ставят в кирпичное корытце или в выбранные в кирпиче пазы. При нарушении целостности этих пазов и невозможности их восстановления придется придумывать какие-то подпорки. Иногда пытаются выйти из положения, вбивая в швы кладки гвозди, пластинки металла и т. д. Все это напрасно — металл быстро подвергается отпуску и перестает держать колосники, а более массивные железяки недопустимы — они порвут кладку.

Установка колосника в печи

Теперь разберёмся, как правильно положить колосники в печь вручную.

Известно, что материалы подвержены расширению при нагреве, из-за этого и монтировать колосники требуется с зазором минимум пять миллиметров со всех сторон. В топке требуется стесать уступ. Решётку устанавливают кромками. В печке из кирпича место нахождения определяется на один кирпич ниже топочной дверцы. Это необходимо для того, чтобы раскалённые угли не падали на пол.

При монтаже не рекомендуется сильно закрывать колосники. Различные материалы при нагреве поддаются расширению с разной силой, и очень прочная фиксация прибора может стать причиной деформации либо привести к растрескиванию кладки. После укладки решётки пазы плотно засыпают песком без цемента.

Как видите, колосникам отведена своя роль в печи.

Чугун – это лучший материал, из которого может быть изготовлен такой элемент печи, так как характеризуется долговечностью и надёжностью.

При выборе решётки стоит помнить про тип топлива, его вес, размер зазоров. Монолитные варианты просты в монтаже, а наборные идеально подойдут для сборки решёток необычных габаритов.

Колосник для печи, как и камера топки, дымоходы и дымоотводные трубы, задвижка, вьюшка и другие отделы и детали, со времени изобретения дровяных печей изменился мало. Колосники для печи, или колосниковые решетки, необходимы для разделения топочных и зольных камер, но должны пропускать воздух к месту сгорания дров, поэтому колосник всегда решетчатый. Колосники находятся в самом эпицентре горения, работают в экстремальных условиях термических нагрузок, и материал колосников для печей должен соответствовать и выдерживать все внешние факторы. Даже для небольшой самодельной печки мастера используют заводские колосники, которые не подведут и будут работать долго. Размер, форма и цена колосниковых решеток зависит от модели печи и от вида топлива.

Высококачественный серый чугун, материал для классических колосниковых решеток, выдерживает тысячи циклов высоких температур без снижения свойств. Возможна для колосников и сталь. Основной функцией колосника является раздел камер с подачей воздуха к топливной загрузке и удаления золы из камеры сжигания. Для того, чтобы отопительная печь работала эффективно, колосниковая решетка должна обеспечивать и регулировать поддув воздуха, за счет особого строения самой решетки и/или отрывания поддувальных дверец или задвижек. Воздушный поток снизу, из камеры поддува, должен проходить свободно. У каждой печи своя схема циркуляции потоков, и очень важна точность в установке колосниковых решеток, без смещения с посадочных мест согласно схемы печи.

Виды колосников по моделям – решетка может быть как монолитной, так и сборной. Монолитная модель более популярна и легче в монтаже, их просто укладывают в готовые гнезда. По форме и габаритам решеток выбор имеется, и практически для любой модели и типа твердотопливной печи. Но если топочная камера сложна по геометрии, расширяется или сужается по дну – то необходима сборная решетка. Модульные решетки имеют две или три перемычки, и собираются по месту. Балочные решетки могут комбинироваться с доборами из элементов-перемычек.

Решетки колосников могут быть плоской плитной формы, как правило это прямоугольные решетки, но возможны и круги, сегменты. Плитные колосники подходят для печи, камина и котла, работающих на твердом топливе и выбираются по модели печи. Решетка в виде корзины сегодня редкость, поскольку в загородном доме предпочтительны закрытые топочные камеры для печей и каминов, а современные стеклянные дверцы обеспечивают великолепный дизайн и зрелище живого пламени в камине, без всякого риска искр и падения углей. Но в качестве декора корзинные колосники применяются – топливная закладка из корзинки выпасть не может, а воздух поступает через просветы решетки.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.


Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

колосники для печи


Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.


Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.


Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.


Один из вариантов конструкции подвижной колосниковой решетки Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.


Схема колосниковой решетки типа КРОК Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.

Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.

От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность

Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

  • Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
  • Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

  • Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
  • Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
  • Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
  • Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.

Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.

Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Подводим итоги

  • Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
  • При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
  • При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Рекомендации по заготовке дров

  • Топить можно разными дровами, но, чтобы сажа не засоряла дымоходы – 1/4-1/3 дров должна состоять из осины;
  • Выгоднее покупать дрова колодами заданной длины и колоть их самостоятельно, тогда в складируемом (продаваемом) объеме дров будет на 15% больше, а цена ниже на 20%;
  • При этом вам доставят колоды и самых больших диаметров (d>40 cм) от нижней части дерева, отдающей при сжигании больше тепла;
  • С колодами d>40 см удобно работать по схеме рубки колод большого диаметра (см. рис. выше): 1 – откалываем колуном первый сегмент (двойная линия скола), 2 – затем второй сегмент и далее простым топором завершаем работу с колодой, получая 12-17 поленьев. Молодежь с удовольствием постигает азы заготовки дров;
  • Полученные щепки складываем в отдельную тару, бережно расходуем при растопке.
  • Последний штрих использования. В печи пламя погасло, красные угли отдают последнее тепло, готовимся ко сну. Однако, преодолев дневную усталость, загружаем топливник мытым картофелем, и утром на столе красуется теплый печеный картофель.

Конечно, любая печь требует ухода и осторожности в эксплуатации, но насколько приятно осенью ощущать тепло и в доме, которое создает не электронагреватель, а живой огонь. Если вы тоже сторонник такого способа отапливания жилища и готовы разобраться с представленными выше схемами, в вашем доме тоже может появиться колпаковая печь, которая «держит» тепло почти целые сутки. Узнать дополнительные детали проектирования, а также подробности строительства колпаковой печи от автора схем и ее владельца вы можете на странице его блога

Узнать дополнительные детали проектирования, а также подробности строительства колпаковой печи от автора схем и ее владельца вы можете на странице его блога

Если вы тоже сторонник такого способа отапливания жилища и готовы разобраться с представленными выше схемами, в вашем доме тоже может появиться колпаковая печь, которая «держит» тепло почти целые сутки. Узнать дополнительные детали проектирования, а также подробности строительства колпаковой печи от автора схем и ее владельца вы можете на странице его блога.

Фотографии Виталия Грошева.

Размеры и виды колосниковых решеток для печей, советы по выбору


Конструкции современных печей разительно отличаются от своих предшественников. Использование новых материалов, принципиально новых элементов существенно повысили показатели эффективности работы отопительных приборов. Но есть один элемент, который остался практически без изменений – колосниковая решетка печи. Эта часть конструкции является разделителем между камерой сгорания и зольниками. Основное предназначение колосников это:

  • Поддержание процесса горения твердого топлива путем движения воздушных масс методом естественной конвекции, поступающие через зольник.
  • Удаление из топки зольных элементов, которые могут препятствовать проникновению воздуха. Они попадают в поддувало через специальные отверстия, которые могут быть различной формы.

Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.

Конструкционные особенности

Внешне колосниковая решетка представляет собой решетку с раздельными элементами, которые выполняют роль поддержания топлива в топке. В зависимости от типа конструкции она может быть следующих типов:

Плиточная плоская


Самый распространенный тип колосников. Он применяется в печах, каминах и котлах. Его особенностью являются определенные габаритные размеры. Поэтому при самостоятельной кладке печи необходимо учитывать этот фактор.

Для установки в отопительный прибор должна быть предусмотрена монтажная площадка. Решетка должна свободно выниматься, а минимальный зазор между ее краями и кирпичной кладкой должен быть не менее 50 мм, так как в большинстве случаев колосник изготавливается из чугуна, то при расширении он может частично повредить топку и зольник.

Балочная


Данная конструкция колосников относится к наборному типу. Их количество напрямую зависит от размеров топки. Это оптимальный вариант для обустройства нестандартной самодельной печи. Но нужно учитывать стандартные длины колосника.

Корзинные


Колосниковые конструкции данной группы могут использоваться в открытых топках. В настоящее время их установка не практикуется, так как отопительное оборудование такого типа неактуально.

Подвижная решетка


В основе работы данной конструкции лежит ограничение размеров зазора между колосниками путем сдвига подвижной части в горизонтальной плоскости. Такое решение очень удобно для обеспечения автоматической работы печей долгого горения.

Типы топлива и размеры

Колосники разделяются на виды, в зависимости от типа применяемого топлива.

  • Для дров необходимо использовать колосники таких размеров – 330*252, 300*252, 250*252, 250*180, 140*180, 120*140.
  • Для угля – 350*205, 300*205.

В подавляющем большинстве случаев колосники изготавливают из чугуна марки СЧ 15 (20). Выбор этого материала обусловлен хорошими показателями жаростойкости. Реже применяют сталь, так как со временем она может потерять форму из-за перепада температур и сильного термического воздействия.

Советы по выбору

В силу своих эксплуатационных особенностей, при выборе колосников следует обращать на такие важные моменты:

  • Толщина изделия. Колосник должен выдерживать максимальный вес топлива, который полностью располагается на его поверхности.
  • Щели для золы. В идеале они занимают около 40% от общей площади конструкции. Этот факт следует учитывать и при установке колосниковой группы из балочных элементов.

Руководствуясь данными советами в большинстве случаев можно выбрать оптимальную модель колосниковой решетки, которая станет составным элементом единой конструкции печи.
