Колпаковая печь: конструкционная схема, как сделать своими руками

Особенности кладки: материалы и рекомендации

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор, базальтовый картон, например.

Барбекю тоже строить можно по принципу колпаковых печей

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой

Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно

В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

Вырезка из порядовки печи Кузнецова с меткой

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200оС).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200оС).

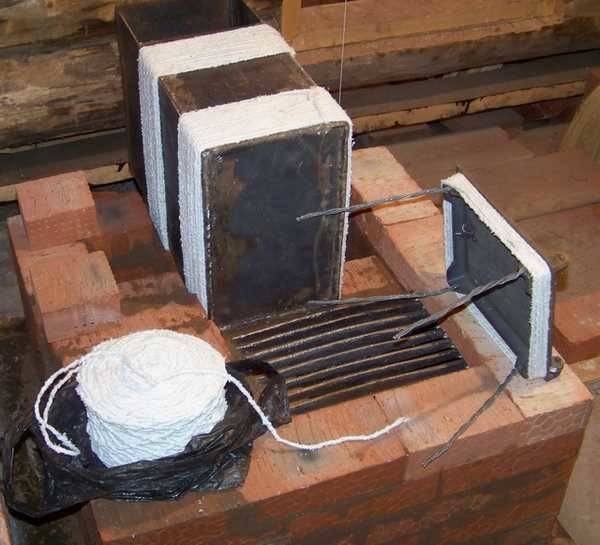

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.

Принцип работы

Сегодня колпаковая печь для отопления дома считается идеальным вариантом. Можно отметить несколько преимуществ таких кирпичных конструкций:

очень простая система нагрева;
при строительных работах не нужно производить вычисления высоты дымохода;
моментальная скорость растопки.

Всем известно, что теплый воздух поднимается наверх. Но эти устройства имеют свойство заменять холодный воздух, после чего опускать его и снова разогревать. Все эти действия происходят в специальном колпаке, который может иметь любую форму, но на нем обязательно должна быть установлена труба, чтобы выходил холодный поток.

В этом видео в узнаете плюсы и минусы колпаковой печи:

Особенности конструкции

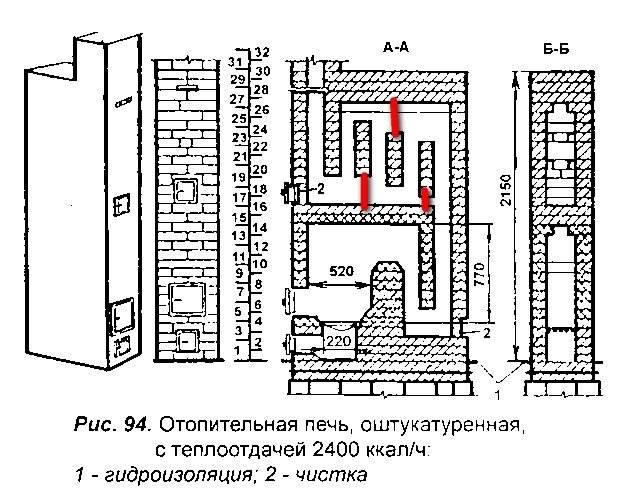

С поиском чертежей колпаковых печей из кирпича сложностей нет. Только в сети в свободном доступе лежит не менее 150 вариантов. Но все они, так или иначе, созданы по одной методике, поскольку только она позволяет совместить продуктивность и эффективность системы отопления.

Сделать такую «кузнецовку» совсем непросто. Нужно соблюсти порядовки, которые разработал Кузнецов.

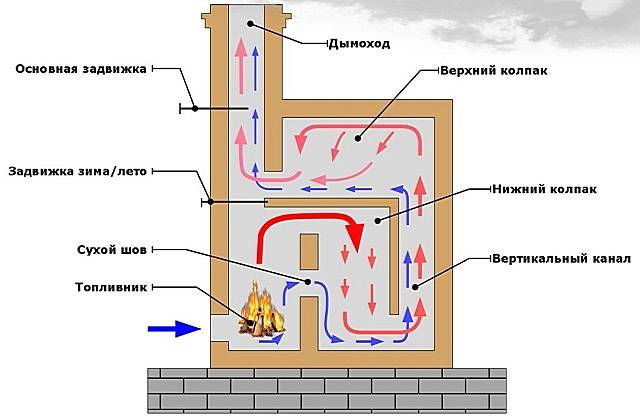

Согласно стандартной схеме, в «кузнецовке» должно быть 2-а колпака: нижний и верхний. Нижний колпак соединен с топкой, а верхний располагается в верхней части печки.

Нижний колпак необходим для разделения газов на холодные и горячие потоки. Это позволяет избавиться от недостатка, присущего канальным аналогам из кирпича – потери тепла под действием тяги через дымоход.

Горячий газ в «кузнецовке» надолго задерживается под первым колпаком. Затем он переходит во второй колпак, так как его основание располагается над вершиной первого колпака. Благодаря этому горячий газ отдает основную часть своего тепла стенкам печи. КПД такой конструкции – 95%. Это почти в два раза больше, чем КПД традиционной русской печи из кирпича.

В «кузнецовках» для отопления дома предусмотрена возможность управления потоками горячего газа с помощью задвижек. В зависимости от их положения изменяется движение газа по воздушным каналам. Так, при открытии одной из задвижек горячий воздух будет уходить в дымоход, минуя верхний колпак. Это так называемый летний вариант.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак;2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака;3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве;4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.

Варианты размещения дымохода для колпаковой печи

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

для отопления;
для приготовления пищи;
для бани;
для улицы (барбекю);
с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

Огнеупорный кирпич (шамотный);
Кирпич для тела печи (внешняя кладка);
Огнеупорная глина (около 100 кг);
Чистый песок;
Проволока из металла;
Стальной уголок;
Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.

Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Принцип действия печи

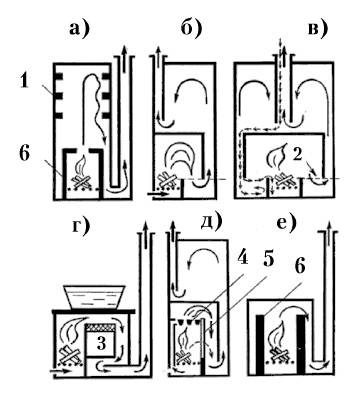

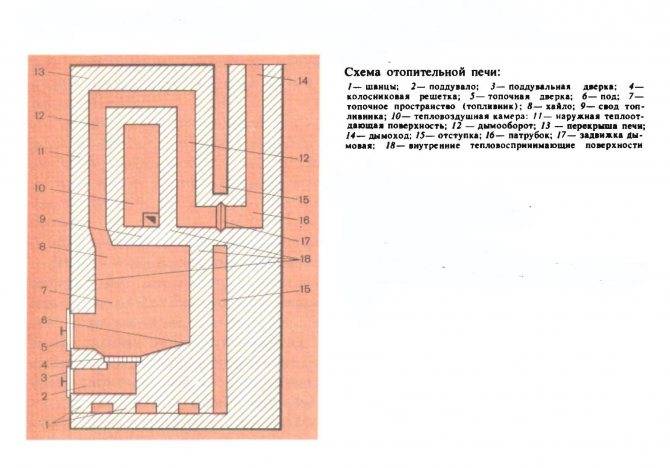

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Отопительно-варочные колпаковые печи

Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.

Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400 ° С , даже при самой интенсивной топке. Обычно она держится на уровне 200 — 250 °С . Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.

Порядовка отопительно-варочной печи:

Формирование второго уровня

Продолжают кладку обычным способом, заборная пластина фиксируется с одной стороны раствором. В 19 ряду необходимо установить в центре дымосборника кирпич, который станет колонной под крышу печки. Нужно оставить за плитой пазуху шириной в один кирпич. Работают по тому же принципу до 21 уровня.

Не забываем про вытяжку

Теперь перекрывают канал, который ведет к трубе, дым будет выходить уже из пазухи, которую оставляли в нижней части. В следующем ряду на фронтальные стены духовки устанавливается пластина из стали. Можно для этого использовать и заводской обод с дверцей, что значительно упростит дальнейшее строительство паросборника.

На этом этапе делают вытяжку, будет достаточно ¼ кирпича. Продолжают укладку до 24 ряда, а уже на нем необходимо выложить ступеньку и присоединить паросборник к дымоходу, притом сделать канал закрытым. В 27-м устанавливают заборную пластину, а в 28-м накрывают конструкцию кирпичной крышей. На следующем уровне прикрепляют трубу диаметром в один кирпичик. Колпаковая печь готова.

https://youtube.com/watch?v=RLxNrRHIP2M

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
Основание печи делается отдельно от фундамента здания.
При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

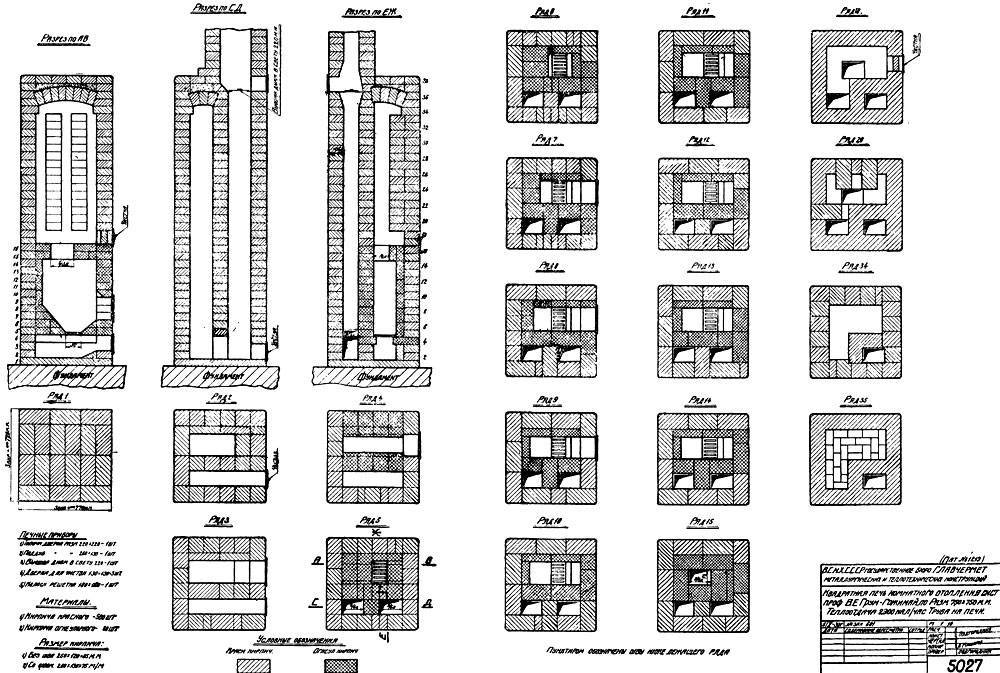

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 — фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 — кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 — проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Как своими руками построить печь Кузнецова?

Начать стоит с определения ее правильного расположения и проведения подготовительных работ. Стены печи должны располагаться так, чтобы отапливались все комнаты, а мощность ее должна восполнять тепловые потери дома. Для этого чертим план помещения и рисуем местоположение. Стыковка межкомнатных перегородок и печи должна происходить через противопожарную кладку, а также должны соблюдаться разрывы между печной трубой и стропилами, а также другими деревянными элементами перекрытий.

Печи Кузнецова и их чертежи представлены для свободного доступа любому пользователю Интернет. Из их огромного множества вам остается лишь выбрать подходящий тип и экстерьер. Любую из них при необходимости можно выполнить в зеркальном варианте. В помощь строящим печи Кузнецова снято много видео материала и бесчисленное количество пояснений, так что, если есть желание и усидчивость, вы вполне добьетесь хорошего результата.

Есть такие понятия, как теплоотдача и теплопотеря. Так вот, перед началом строительства следует рассчитать потерю тепла дома. В расчет берутся материалы стен, наружное утепление, штукатурка, стеклопакеты, подвал или фундамент, структура пола, потолки, все внутренние перегородки и отделка. Плюс еще местность, в которой вы живете. У каждого материала своя плотность, из которой следует коэффициент теплопроводности (такие таблицы уже составлены). Возьмите в расчет также комфортную для вас температуру и по формулам высчитайте суммарную теплопотерю в единицах Вт/м².

Теперь выбираем из каталога печей ту, чья скорость теплоотдачи компенсирует потери вашего дома. Каждый квадратный метр печи при двух топках в сутки отдает примерно 500 Вт в час, то есть конструкция сечением 1 м и высотой 2 м с четырех сторон отдает 4 кВт тепла в сутки. Одноразовая топка снижает этот показатель на коэффициент 0,6-0,7. Для сравнения, многие зарубежные производители указывают в несколько раз большую мощность своих печей, но это объясняется все тем же низким КПД, когда для достижения эффективности требуется больше энергии.

Что еще нужно учитывать перед началом? Все печи Кузнецова разложены на порядовки – послойные кладки. Минимальный размер элемента – 1/8 кирпича. Все зазоры, расстояния и отверстия обозначаются дробью, например, 3/8, 1/4 кирпича. Таким образом, независимо от габаритов материала, вы можете возвести пропорционально верную конструкцию.

Принятые рекомендованные материалы и параметры:

наружная кладка: глиняный кирпич 250х120х65 мм, минимальная марка – М150;
внутренняя кладка: кирпич огнеупорный шамотный ШБ-8 250х123х65 мм, Ш-5 230х114х40 мм;
шов наружной кладки – 5 мм;
высота ряда со швом – 70 мм;
100-130 кг качественной глины и очищенный песок без органических примесей, около 1 мм, из расчета 1:2 либо готовая глинопесчаная сухая смесь из расчета 0,2 кубометра на 500 кирпичей;
металлическая фурнитура: задвижка, топочная и поддувальная дверки, колосниковая решетка, 2 стальных уголка, 5 м проволоки.

Любое строительство начинается с хорошего фундамента. Его делают из бетона или бута, разведенного цементом с выступом в 5-10см по всему периметру печи. Верхний уровень оказывается заподлицо с фундаментом дома. Далее основа застилается рубероидом или другим изолятором. До нужного уровня докладывают кирпич с учетом металлических уголков для противопожарных выпусков. Недопустимо доливать бетонную смесь, так как кладка впоследствии будет усаживаться неравномерно.

Когда фундамент готов, начинаем выкладывать печь Кузнецова относительно схемы.

В целях пожарной безопасности нельзя использовать шамотный кирпич, так как это грозит перегревом печи. От высоких температур огнеупорный материал расширяется, поэтому между внешней и внутренней кладками необходимо соблюдать зазор 5-6 мм. Горизонтальные полости заполняются бумажным упаковочным картоном, а вертикальные – базальтовой или каолиновой ватой.

Металлические приборы включаются в кладку с расширительным зазором в 5 мм. Это расстояние тоже закладывается огнеупорной ватой.

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Плюсы и минусы колпаковых печей

Перед установкой таких печей, вам нужно изучить перечень преимуществ и недостатков.

Среди преимуществ выделяются:

Экономичность материалов.
Простой процесс монтажа, ведь конструкция не предполагает наличие сложного механизма, а процесс кладки не требует дополнительных навыков.
Простая эксплуатация. Данным печам почти не нужен уход, а также нет никаких специальных требований к топливным материалам.
Быстрое и эффективное отопление за счет своей конструкции.
Возможность выполнить печь в любом дизайне.
