Гибкие защитные каналы
Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.
Существуют следующие разновидности гибких защитных каналов:
- Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
- Резиновые.
- Гибкие цепи (так называемые траки).
- Изготовленные из мягкого пластика путем отливки.
Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.
Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.
Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).
Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.
Назначение и разновидности кабельканалов
Главной функцией этих приспособлений следует назвать защиту расположенных внутри них проводов от механических повреждений. Условно кабельные каналы подразделяются на два типа:
- Жесткие. Эти короба могут быть открытыми, оснащенными легкосъемной крышкой либо выполненными в виде плинтусов.
- Гибкие. Такие конструкции могут быть выполнены в виде секций, трубок или цепей.
Материал, используемый для изготовления кабельканалов, должен отвечать двум основным требованиям: быть высокопрочным и не поддаваться возгоранию.
Существует и дополнительный критерий – способность к электроизоляции, но он не относится к обязательным, поскольку нередко эти защитные конструкции бывают алюминиевыми или выполненными из оцинкованного железа.
Правила выбора и пример монтажа на видео:
Теперь рассмотрим более подробно особенности различных типов и разберемся с особенностями их устройства и применения.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |

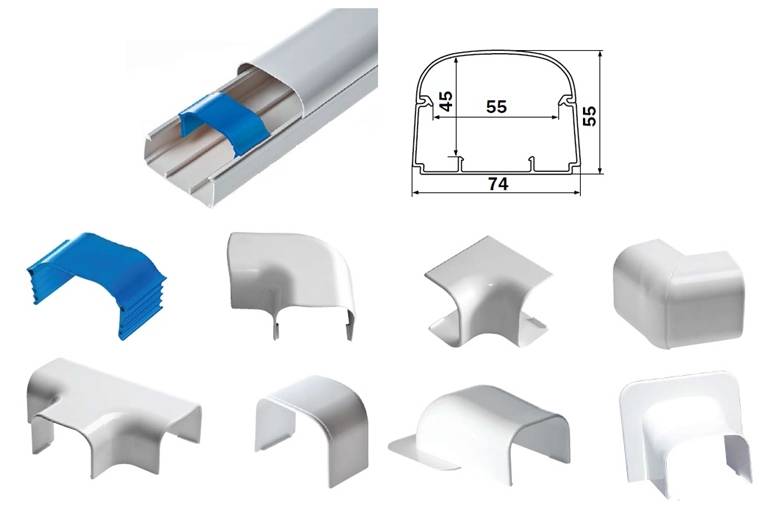

| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
№2. Материал исполнения кабель-канала
Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.

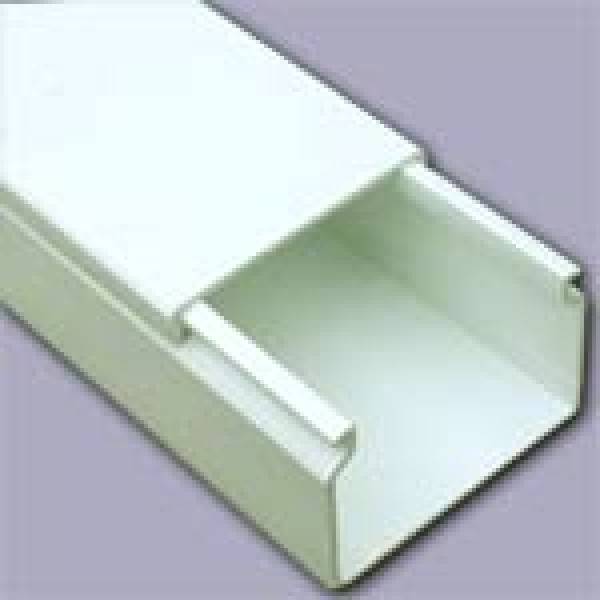

Пластиковый кабель-канал для электропроводки
За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.
Преимущества:
- невысокая цена;
- минимальный вес;
- возможна эксплуатация в широком диапазоне температур, от -320С до +900С;
- достаточно простой монтаж за счет простой системы креплений и невысокого веса;
- устойчивость к коррозии;
- достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
- за конструкцией понадобится минимальный уход;
- материал легко режется.
Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.
Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей
Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек. Отдельные элементы есть даже для розеток и выключателей
Отдельные элементы есть даже для розеток и выключателей.
Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.

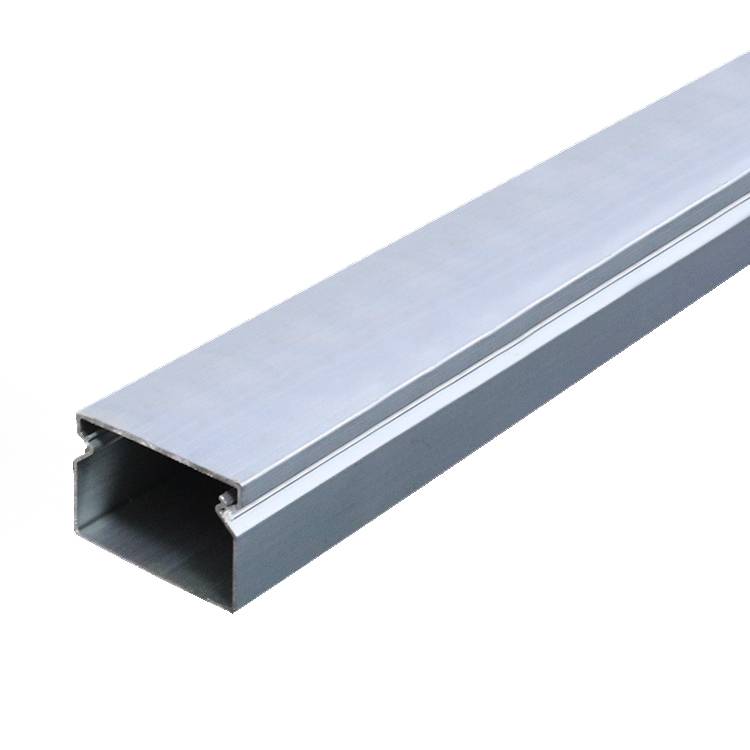

Металлический кабель-канал для электропроводки
Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.
Металлические кабель-каналы изготавливают из:
- оцинкованной стали;
- анодированного алюминия.
Коробиз оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.
Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.
Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.
Основные преимущества металлических кабель-каналов:
устойчивость к огню; высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей; долговечность и устойчивость к механическим повреждениям; защита от электромагнитного излучения, что важно для кабелей связи. Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя
Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации
Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Ограничения
Что произойдет при коротком замыкании в коробе? Не загорится ли он и не станет ли причиной пожара?
На оба вопроса ответ отрицательный. Короба пластиковые для проводов изготавливаются из вполне конкретного полимера — поливинилхлорида, который не поддерживает горение.
Тем не менее, ограничения существуют. Прокладка проводки в виниловом коробе категорически запрещена в деревянных домах. В них провода должны разводиться в металлической трубе и только в ней.
Использование виниловых коробов в деревянном доме противоречит правилам эксплуатации электроустановок и пожарной безопасности
Почему нельзя проложить проводку по деревянным стенам в коробе?
Видите ли, при коротком замыкании проводки (например, при ее перегрузке и расплавлении изоляции) стенки короба не загорятся, но и не помешают возгоранию смежных конструкций. Они просто расплавятся. А вот металлическая труба даже при замыкании прямо на ее стенки продержится время, достаточное для срабатывания защитного автомата в щитке.
Какие именно виды труб используют под проводку в деревянных постройках:
| Изображение | Вид труб |
| Стальные водогазопроводные. Их преимущество — низкая цена, недостаток — склонность к коррозии при высокой влажности. |
| Медные. Здесь обратная картина: стенки труб не боятся ржавчины, зато разводка проводки в трубе обойдется владельцу в значительную сумму. |
| Нержавеющие гофрированные металлорукава. Они представляют собой разумный баланс дешевизны и долговечности: погонный метр трубы обойдется покупателю в 135-200 рублей, а служит она неограниченно долго даже в сырых помещениях. |
