Как проверить электропроводку в квартире на короткое замыкание

Способы устранения и профилактика

Сначала рассмотрим, как исправить короткое замыкание в сети:

  1. Поврежденный участок нужно удалить и заново соединить контакты, тщательно заизолировав место скрепления.
  2. Если розетка или выключатель подгорели, не нужно пробовать их восстанавливать. Дешевле и безопаснее будет купить новое изделие и установить.
  3. Старую электропроводку нужно полностью заменить, т.к. даже если Вы решите проблему один раз, через время она может возникнуть в другом месте.
  4. Если причина в бытовой технике отремонтируйте своими руками поломку.

Что касается мер предотвращения, Вы должны осуществлять следующие действия:

  1. Если розетка начала искрить, отремонтируйте ее либо замените на новую, т.к. часто именно это изделие замыкает.
  2. Обязательно делайте ревизию сети освещения и силовой группы проводов раз в несколько месяцев, т.к. КЗ может возникнуть не сразу, а со временем. Начало процесса можно обнаружить по цвету корпуса приборов – он пожелтеет и подплавится если короткое замыкание протекает по линии.
  3. Обязательно установите автоматический выключатель и устройство защитного отключения. Данные приборы эффективно справляются с такими проблемами, как КЗ и предотвращают плачевные последствия.
  4. При монтаже электропроводки правильно рассчитывайте сечение кабеля, чтобы не возникало перегрузок от мощных приборов.
  5. Все группы кабелей не нужно тесно складывать рядом друг с другом при монтажных работах, чтобы не повредить защитные оболочки.
  6. Перед сверлением стены проверьте ее самодельным металлоискателем, чтобы случайно не наткнуться на кабель под штукатуркой.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и вся информация о том, как найти короткое замыкание в проводке дома и исправить его без вызова специалиста. Надеемся, что данная инструкция была для Вас полезной и помогла при решении проблемы. Также рекомендуем узнать о том, как сделать заземление в доме!

Как найти обрыв в проводке

Когда проводка скрытая, то это и хорошо и плохо одновременно, поскольку с одной стороны не видно никаких проводов, эстетично и уютно, однако в случае поломки или обрыва, приходится проделать массу работы, чтобы устранить ее.

Обрывы почти не случаются в тех местах проводки, которые всегда закрыты толстым слоем штукатурки, за исключением тех случаев, когда это вызвано внешним вмешательством, например сверлением стены, с последующим попаданием сверла в кабель.

Аварию всегда следует искать в местах коммуникации – распределительных коробках, щитах и коммуникационной аппаратуре, либо возле них.

Наиболее распространенный случай, это когда происходит обгорание провода, вследствие перегрузки, и это может быть, как нейтраль, так и фаза, характерные признаки того, что обрыв произошел в нулевом проводе — в розетках и выключателях на всех полюсах индикатор показывает положительный потенциал.

Место обрыва следует искать до той коробки, после которой идентифицируется нормальный режим работы, если же это явление наблюдается везде, то проблема непосредственно на главном вводе.

Советы в статье «Как штробить стены под проводку.» здесь.

При обрыве фазы, наоборот, в проводах и коммутационной аппаратуре ни на одном из полюсов не будет фиксироваться положительный заряд, однако это же может свидетельствовать и обрыв сразу двух линий.

Для более точной идентификации, линии проверяют тестером на «прозвон», определяя таким образом конкретный провод.

Причины и устранение коротких замыканий в кабелях и соединениях

КЗ возникает по следующим причинам:

  • физический износ изоляции;
  • повреждение изоляции грызунами;
  • значительный перегрев изоляции кабелей;
  • прямое соединение фазного и нулевого проводов.

Физический износ изоляции

Скрытая проводка это удобно и экономно!

Изоляционные оболочки для проводов изготавливают в основном из поливинилхлорида. Виниловый материал может сохранять свои эксплуатационные качества на протяжении не одного десятка лет. Но агрессивная среда может значительно укоротить срок службы защитного слоя проводов. Этому же фактору подвержены все виды изоляционных лент.

Устранение короткого замыкания вследствие физического износа кабелей и проводов заключается в постоянном контроле состояния проводников и своевременной заменой на новую электротехническую продукцию.

Важно! Когда пропадает звук в правом или левом канале наушников или колонок, следует проверить состояние токоподводящих проводов. Плохая пайка, низкокачественная изоляция могут вызвать КЗ, и звуковоспроизводящие приборы выходят из строя

Это часто встречается в дешёвой китайской продукции, где используются тонкие быстроизнашиваемые проводки.

Повреждение изоляции грызунами

Мыши и крысы нередко становятся виновниками короткого замыкания. Кабели, проложенные в подвальных помещениях и под землёй, зачастую подвергаются риску повреждения грызунами. Прогрызая защитную оболочку силовых проводников, мелкие животные провоцируют замыкание оголённых проводов между собой и на землю.

Устранить такие негативные явления прокладки подземных коммуникаций можно, используя бронировку поверхностного слоя изоляции кабельной продукции. Бронированные кабели обладают повышенной защитой от внешнего физического воздействия, в том числе от грызунов. При этом необходимо сделать санацию в местах обитания мелких вредителей.

Обратите внимание! В гаражах нередко появляются грызуны. Питаясь запасами продовольствия в подвалах боксов, мыши и крысы не брезгуют изоляцией проводки автомобиля

Они могут повредить провода, идущие от аккумулятора, стартера или генератора. В результате происходит замыкание силовых проводов, что может садить АКБ и при движении привести к пожару в машине.

Значительный перегрев изоляции кабелей

В результате большого нагрева изоляция разрушается, что ещё хуже – она может загореться. Перегрев происходит в результате резкого возрастания количества ампер силы тока. Обычно причиной тому являются скачки напряжения в розетках централизованной электросети.

Какой делать защиту от резкого возрастания напряжения и силы тока, решает сам хозяин жилища. Иногда лучше обращаться к специалистам, чтобы они предложили наилучший вариант исключения перегрева кабелей и проводов. Эффективным средством предотвращения негативного фактора является установка автоматических предохранительных блоков.

Электрическую сеть дома или квартиры разделяют на отдельные ветви, которые запитывают от определённого автомата. Назначение каждого прибора маркируют.

Для того чтобы избежать перегрева материнской платы ПК, компьютер подключают к розетке через стабилизатор напряжения. Также подсоединяют стабилизаторы к другим электрическим и электронным приборам. В некоторых случаях устанавливают единый стабилизатор на входе сети электроснабжения.

Прямое соединение фазного и нулевого проводов

В результате прямого контакта между фазным и нулевым проводами мгновенно происходит короткое замыкание. Самое опасное – это то, что может возникнуть электрическая дуга, которая может привести к пожару и произвести значительные разрушения окружающего пространства.


Следствие замыкания в электрощитовой

Диагностика электропроводки в квартире и стоимость услуги в Москве

Диагностика электропроводки (электросети) – это важнейший этап проведения ремонтных работ в доме. В случае обнаружения неполадок в сети после ремонта необходимо будет обеспечить доступ к электропроводке, а для этого придется испортить новые обои. Вот почему все работы, связанные с электропроводкой, нужно осуществлять своевременно.

При этом полная замена проводки при ремонте вовсе не обязательна, если она уже менялась и к ее работе нет претензий. Однако если ваш дом в Москве построен более 10 лет назад, есть смысл задуматься о полной замене электросети в квартире.

Внимание!

Самостоятельно проверять электропроводку ни в коем случае нельзя. Если проверку проводит непрофессиональный электрик без допуска работы к электросети, то он не только может повредить проводку, но и рискует собственным здоровьем и даже жизнью.

Новостройка

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели

Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Скрутки делать запрещено, смотрите перечень разрешенных способов соединений в главе 2.1. ПУЭ п. 2.1.21

Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, номинал автоматического выключателя розеточных групп не должен быть больше номинального тока розеток, обычно это 16А

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать.

Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Методы устранения КЗ

После того как обнаружена неисправная розетка, выключатель или участок электропроводки, можно приступать к восстановлению рабочего состояния сети. С розетками, выключателями всё просто – потребуется установка новых устройств, благо они продаются в широком ассортименте. Не стоит пытаться их ремонтировать – новые стоят совсем недорого.

С ликвидацией найденных участков проводки с коротким замыканием немного сложнее. Потребуется найти места расположения штробов, в которых скрыта проводка. Следует помнить, что кабели прокладывают строго в горизонтальном и вертикальном направлениях, это облегчит обнаружение. Иногда штробы обнаруживаются визуально – особенно во время ремонта, если сорвать со стен обои.

Для определения расположения проводки можно воспользоваться подручными средствами или приборами, специально созданными для этой цели. Затем провода освобождаются от штукатурки, алебастра и удаляются. После этого прокладывается новый кабель. Места соединения нужно выполнить скруткой, тщательно их заизолировав.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.


Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Защита от короткого замыкания

Сначала о том, какие последствия может вызвать КЗ:

  1. Поражение человека электрическим током и выделяющимся теплом.
  2. Пожар.
  3. Выход из строя приборов.
  4. Отключение электричества и отсутствие интернета дома. Как следствие – вынужденная необходимость читать книги и ужинать при свечах.

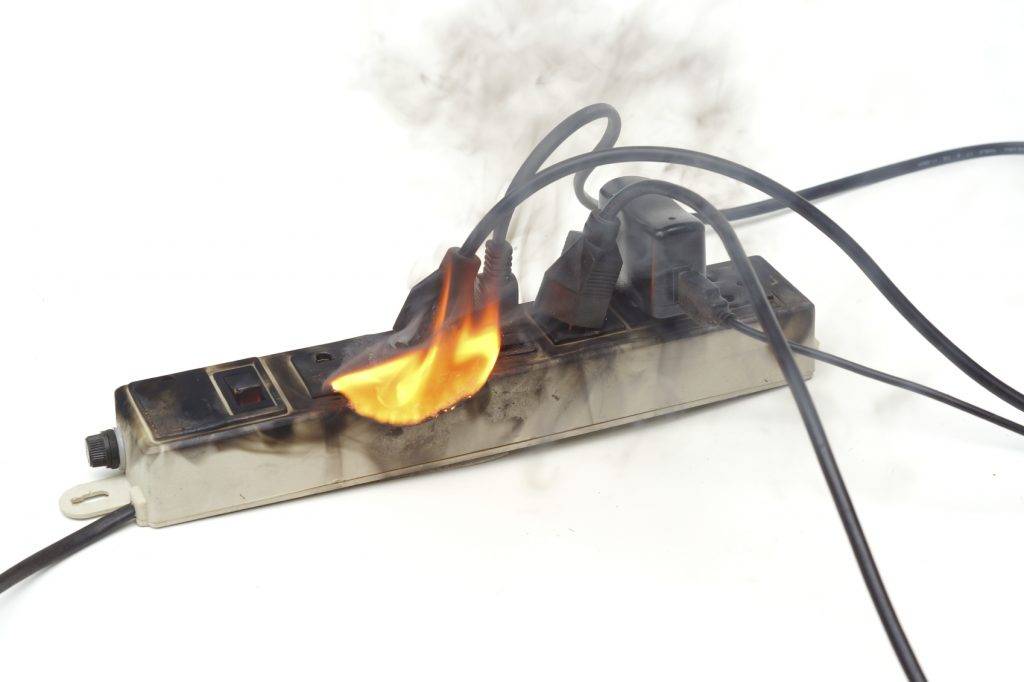

КЗ – возможная причина пожара

Как видите, короткое замыкание – враг и вредитель, с которым нужно бороться. Какие есть способы защиты от короткого замыкания?

Почти все они основаны на том, чтобы быстро разомкнуть цепь при обнаружении КЗ. Это можно сделать с помощью разных аппаратов защиты от короткого замыкания.

Почти во всех современных электроприборах есть плавкие предохранители. Большой ток просто расплавляет предохранитель, и цепь разрывается.

В квартирах используются автоматы защиты от короткого замыкания. Это автоматические выключатели, рассчитанные на определенный рабочий ток. При повышении силы тока автомат срабатывает, разрывая цепь.

Для защиты промышленных электродвигателей от коротких замыканий используются специальные реле.

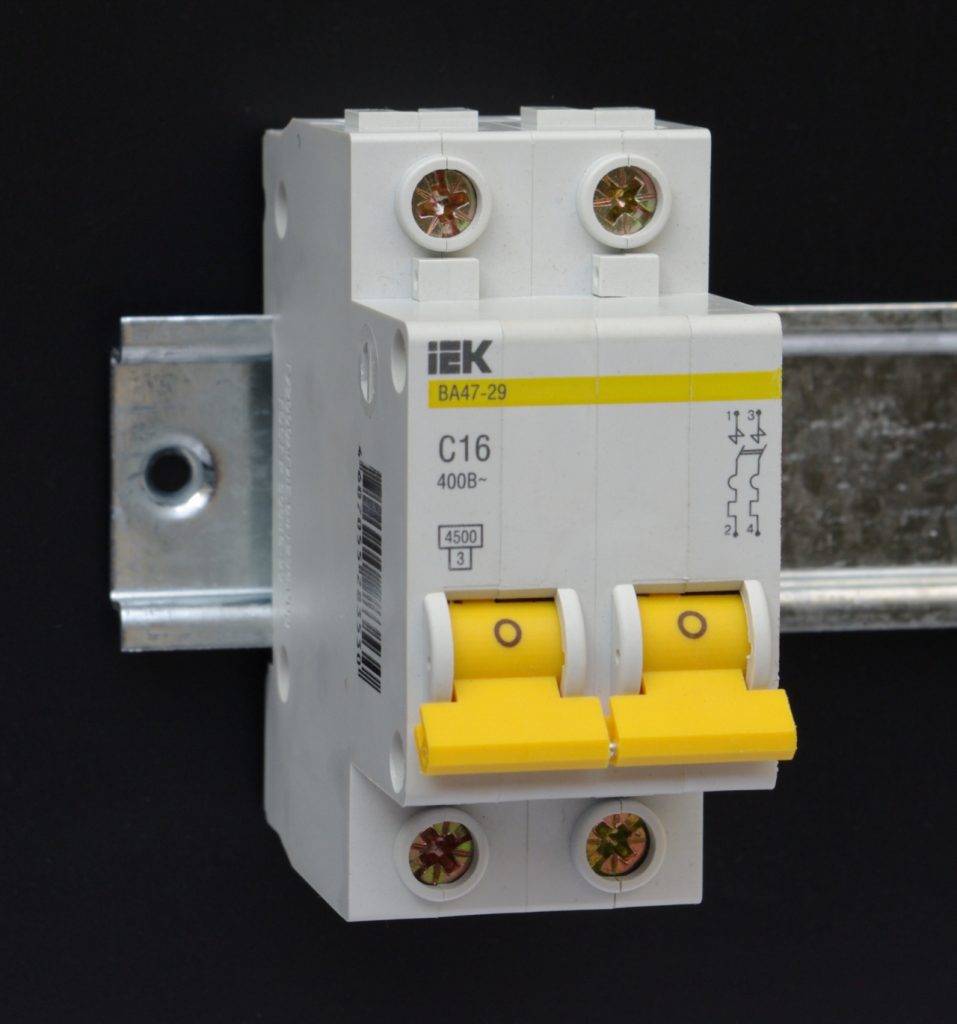

Автомат защиты от КЗ

Теперь вы можете легко дать определение короткому замыканию, заодно знаете про закон Ома, а также фазу и ноль в электричестве. Желаем всем не устраивать коротких замыканий! А если у вас в голове «замкнуло» и совершенно нет сил на какую-то работу, наш студенческий сервис всегда поможет с ней справиться.

А напоследок видео о том, как НЕ НУЖНО обращаться с электрическим током.

Ремонт поврежденного участка

Выполнить ремонт поврежденного участка достаточно просто (см. Диагностика и ремонт электропроводки своими руками). Хотя в идеале следует прокладывать новый провод, можно выполнить временный ремонт и данного участка

Для этого важно использовать провод с сечением не меньше имеющегося и из того же материала

Итак:

Прежде всего нам придется снять слой штукатурки, под которым скрывается проводка

Делать это следует осторожно, дабы еще больше не повредить ее.
Убеждаемся, что мы правильно определили место повреждения по наличию обрыва или следов короткого замыкания.
Разделываем поврежденный провод и подключаем к нему небольшую вставку из провода того же материала. Подключение лучше выполнять пайкой или прессовкой

Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

Ремонт поврежденных проводов

  • В качестве изоляции лучше всего использовать термоусадку, которую будет значительно проще одеть и которая опять-таки сэкономит место.
  • После ремонта выполните проверку работоспособности вашей сети путем подачи напряжения и включения нагрузки. При возможности дайте нагрузку побольше и проверьте, что в местах соединения нет повышенного нагрева. Если все нормально, можно заштукатурить нишу с проводом.
  • Повторную подачу напряжения и ввод в работу лучше осуществлять уже после высыхания штукатурки.

Расчет тока короткого замыкания


Расчет токов короткого замыкания в программе DDECAD

Напряжение короткого замыкания – это напряжение, при котором на замкнутой обмотке трансформатора протекает электрический ток, равный номинальному.

Определять напряжение КЗ можно по падению напряжения на трансформаторе. Эта величина характеризует полное сопротивление обмоток.

Токи, возникающие при коротком замыкании, значительно превышают номинальное значение, на которое рассчитана вся электрическая схема. Они могут выжигать слабые места, разрушать их и приводить к возгоранию.

Чтобы исключить аварийную ситуацию, специалисты на стадии проектирования начинают бороться с дефектом и вычислять теоретическую возможность возникновения больших токов. С учетом рассчитанных данных выбираются силовые элементы и защитные компоненты схем. Борются с токами большой величины и при эксплуатации оборудования.

Расчет тока однофазного КЗ и трехфазного осуществляется с помощью закона Ома, полного сопротивления схемы, силовой характеристики мощности и структуры используемой электроустановки. Точность может отличаться в зависимости от предназначения приборов.

Способы поиска замыкания

Заранее определить место, в котором есть риск возникновения короткого замыкания, практически невозможно, особенно если проводка новая. Обычно поиском занимаются после выбивания автоматов.

Как найти короткое замыкание в проводке:

Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки

Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю.
Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров

С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров.

Самый верный способ поиска проблемных участков – проверка тестером. По звуку или запаху достоверно определить место короткого замыкания нельзя.

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

  1. Визуальный осмотр.
  2. Метод исключения.
  3. Обнаружение по звуку и запаху.
  4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

  • мультиметра;
  • мегомметра;
  • индикаторной отвертки;

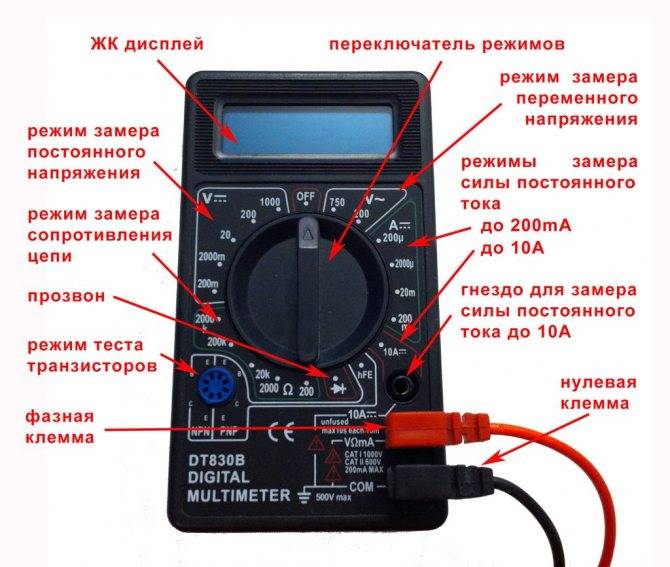

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Это интересно: Напряжение в сети 100-140 Вольт: что делать?

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Владелец квартиры в многоквартирном доме

В квартиру электроэнергия поступает из щитка, который установлен на лестничной клетке. В такой щиток устанавливают счетчики в зависимости от количества квартир на площадке. Здесь же установлены и автоматы защиты, и монтажные проводники, и сжимы – «орехи». Раз у вас в квартире электричество есть, значит все подсоединено правильно

И обратить внимание следует на некоторые огрехи, которые, к сожалению, очень часто встречаются:

  • не закрывается дверка щитка. Это нужно непременно устранить. Ведь если дверка открыта, туда легко проникнут хулиганы. Или дети залезут по незнанию;
  • внутренности щитка покрыты толстым слоем пыли. При большой влажности пыль проводит электричество, и в щитке может возникнуть короткое замыкание и пожар;
  • провода, из которых выполнены стояки, алюминиевые. Если это так, то помните, что заземление вам сделать не удастся.

После того, как закончили с вводом, переходи внутрь жилых помещений. Здесь главное – надежность проводки. Если вы заметили, что проводка в вашем доме сделана из алюминия, то при планировании ремонта на первое место вам следует поставить замену проводки. Алюминий — очень капризный материал. А большинство современных выключателей, светильников, розеток для алюминиевого провода не предназначены. И их контакты сильно греются, если к ним присоединяют алюминиевые провод.

Если провода медные, то они должны быть жесткими, а не многожильными. Если мягкую жилу скручивают с жилой жесткой, то это соединения будет сильно греться. Очень высока вероятность возникновения пожара.

Все выключатели, розетки, светильники должны быть с целым корпусом и крышкой. Все затяжные винты должны быть на месте. Если есть трещины – то требуется немедленная замена. Шнур, имеющий повреждения изоляции, заменяется. Ничего не должно греться, гудеть и пахнуть гарью.

Там, где часто проливают воду, не должно быть выключателей и розеток. Если вы вынуждены постоянно пользоваться удлинителями, то это означает, что вам просто не хватает розеток. Следует установить дополнительные розетки. И тройник, и удлинитель являются временными средствами. На постоянной основе ими пользоваться нельзя.

Если вы используете электрические обогреватели, то они не должны быть кустарными – только фабричное изготовление! Они должны располагаться не ближе 1 метра от материалов или горючих предметов. Стоять они должны прочно, чтобы случайным толчком их было нельзя опрокинуть.

Все электрические приборы, имеющие металлический корпус (стиральная машина, холодильник и пр.), должны быть заземлены. Если это невозможно, то их следует защитить при помощи УЗО, который устанавливают, либо в распределительный щиток, либо как розеточный переходник.

Последовательность действий при проверке проводки

Рассмотрим подробнее, как проверить проводку в квартире своими силами. Прозвонить ее можно в несколько этапов:

  • установить ручку мультиметра в положение «прозвонка»;
  • концы измерительных проводов вставить в гнезда прибора;
  • включить мультиметр;
  • замкнуть измерительные провода и отпустить их;
  • на проверяемом проводе зачистить концы и прикоснуться к ним измерительными контактами прибора.

Провод черного цвета вставляется в гнездо СОМ, которое в некоторых устройствах обозначено знаком «*». Красный – в гнездо Ω. Иногда оно обозначается знаком R. Если провода поменять местами, на результатах проверки целостности это не скажется. Если все было сделано правильно, при замыкании раздастся звуковой сигнал. Такой же сигнал прозвучит при обнаружении целостности проводника. На дисплее отобразится 0. Появление единицы и отсутствие звука является свидетельством повреждения провода.

Проверка исправности изоляции

Для проверки состояния изоляции жил кабеля необходимо определить, нет ли между ними короткого замыкания. Если его нет, изоляция хорошая, на индикаторе отражается единица, звуковой сигнал отсутствует. Если появился сигнал, то это признак нарушения изоляции и появления коротыша. Кабель нужно отключить от электрической сети, так как в нем обнаружено наличие цепи между фазным проводником и заземленными установками или нулем.

Устранение последствий КЗ

Если поиск короткого замыкания прошел успешно, то пора выдохнуть и приступить к его устранению. Что делать дальше, зависит от степени повреждения электропроводки. Независимо от ситуации перед началом любых ремонтных работ обязательно следует обесточить квартиру и убедиться в отсутствии напряжения.

Нужно оценить, насколько пострадала изоляция кабеля в момент замыкания. Если имеются вздутия, потемнения или оплавления, то провод подлежит замене. По возможности необходимо оценить его состояние по всей длине.

Соединение проводов в распредкоробке с помощью клеммников

Если покрытие провода в порядке, то непосредственное место замыкания удаляется. Уцелевшие концы токоведущих жил зачищаются и соединяются с помощью клеммников Wago, сварки, спайки или опрессовки. В слаботочных цепях на свой страх и риск можно воспользоваться обычной быстрой скруткой. Однако ПУЭ (7 изд. п. 2.1.21) такой способ соединения кабелей не предусматривает и не одобряет.

Причины короткого замыкания

Короткое замыкание в цепи освещения

Основным фактором, вызывающим короткое замыкание, является резкое увеличение силы тока. Он сопровождается уменьшением сопротивления проводки и приводит к повышению температуры выше нормальных значений. Это приводит к тому, что горючие материалы могут загореться.

Почему происходит короткое замыкание:

  • Износ электросети. Со временем изоляция изнашивается, часть провода оголяется, и в этой области может произойти короткое замыкание.
  • Влажность. Во время затопления на ленту защиты от скручивания могут пролиться жидкости. Это отклеит липкую сторону ленты и обнажит стык.
  • Механическое воздействие на изоляцию. Во время ремонтных работ можно случайно вбить гвоздь в кабельную прокладку и повредить защитный слой. Грызуны тоже могут грызть нитки.
  • Перегрузка электросети на долгое время. Растворяет изоляцию.
  • Неправильный выбор номинала автоматического выключателя. Защитное устройство может не реагировать и терять скачки напряжения, что увеличивает риск короткого замыкания.
  • Неправильно подобранные электрические кабели для разводки.
  • Слабый и ненадежный контакт на стыке двух проводов или при подключении к розетке, переключателю, распределительной коробке. Если проводка старая, возможно, соединение перекручено. Если замкнуть контакт неправильно, он быстро перегреется, схлопнется и может закоротить.
  • Выход из строя электроприбора, что приводит к короткому замыканию во всей электрической цепи.

Как устранить

Замена розетки после короткого замыкания Когда найдено место, где коротит проводка, нужно провести ее замену и ремонт. Предварительно помещение нужно обесточить и только потом менять проблемный участок. Место соединения двух проводников нужно надежно заизолировать

Также важно правильно выбрать способ создания контакта. Если под действием тока короткого замыкания подгорел выключатель или розетка, рекомендуется приобрести и установить новое изделие

Это дешевле и надежнее, чем чинить сломанный прибор.

В старых домах электропроводка выполнялась из алюминия. Это ненадежный устаревший способ прокладки сетей, поэтому ее нужно полностью заменить. Именно алюминиевая проводка может закоротить.

Причины возникновения неисправности электропроводки

Наиболее частые причины короткого замыкания электропроводки и обрыва проводов является старение изоляции и жил проводов. Особенно это касается алюминиевых проводов.


Неисправности электропроводки

Изоляция со временем растрескивается и осыпается. Без изоляции провода создают повышенную опасность для человека, особенно на сырых стенах, так как сырые стены являются хорошим проводником для тока. Другой причиной неисправности электропроводки является перегрузка электропроводки, вызванная не правильным выбором сечения проводов, или выбор автоматического выключателя не соответствует номинальному току проводов.

Во время перегрузки провода перегреваются, высыхает и осыпается изоляция, подгорают контакты выключателей, розеток, ламп освещения. Все неисправности электропроводки, вызванные перегрузкой сети, также могут быть причиной короткого замыкания в электропроводке, что нередко приводит к пожару.

Неправильное соединение проводов также может вызвать замыкание электропроводки. При нарушении соединения проводов увеличивается сопротивление контактов, что вызывает нагрев соединений и подгорание проводов. Как результат возможно короткое замыкание электропроводки и возгорание изоляции. Поэтому особенно тщательно нужно выполнять соединения проводов.


Поиск неисправности электропроводки мультиметром

Разрешаются соединения в электропроводке методом пайки, опрессовки, сварки. Еще одной причиной неисправности электропроводки является человеческий фактор. Не аккуратными действиями человек может залить электропроводку водой, повредить провода во время ремонтных работ (просверлить, обрубить, замкнуть).

Причины возникновения КЗ

Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.

Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену. Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже. Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ. Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы. Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции. Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.

Что нужно проверять


Устройство мультиметра

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

  • OFF – вкл/выкл;
  • ACV – напряжение (переменное);
  • DCV – напряжение (постоянное);
  • DCA – ток (постоянный);
  • Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали


Проверка лампочки

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

  1. Проверяют напряжение на автомате.
  2. Устройство тестируют на исправность – закорачивают концы проводов.
  3. Извлекают лампу из патрона.
  4. Одним щупом касаются цоколя, другим – центра.
  5. Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
  6. Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
  7. Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал


Распределительная коробка

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

  1. Отверткой отсоединяют проводник.
  2. Отвинчивают лампу накаливания из патрона.
  3. Касаются одним щупом проводника, другим «нуля».
  4. Если появляется сигнал, электрика закорочена;
  5. Необходимо найти распределительную коробку вверху, под потолком.
  6. Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).
