Обзор котлов Куппер и их технические характеристики

Варианты исполнения Купер

Куперы ОК 15, 20 и прочие модели завоевали большую популярность с момента своего появления. Но прежде чем поговорить про 15, 20, 30 модели, мы разберемся, какими вообще могут быть современные твердотопливные агрегаты отечественного производителя Теплодар.

1. Чугунные или стальные котлы. Чугун хрупкий, но служит больше стали. Стальные модели 15, 20 изготавливают по шовной технологии сварки, а загрузка осуществляется чаще, чем чугунных из-за более быстрого прогорания топлива.
2. Обычные или газогенераторные. Устройства длительного горения имеют свои преимущества перед традиционными ОК 15 или ОК 20. При этом стоимость агрегатов длительного горения выше, что часто заставляет выбирать традиционные модели.
3. Зависимые или независимые от электричества. Модели без ТЭНа используют естественную систему подачи воздуха, потому они независимы от электроэнергии. Версии с ТЭНом требуют подключения к электросети, но используют их по мере необходимости.

Ассортимент котлов

Котлы Купер от компании Теплодар выпускаются в шести моделях. К ним относят следующее оборудование Купер:

• ОВК 10;
• ОВК 18;
• ОК 15;
• ОК 20;
• ОК 30;
• ОК 42;
• Купер 22 Про;
• 36 Про;
• 42 Про.

Разобраться, что означает ОК или цифры 15, 20 не сложно. ОК — это , а модели с обозначением ОВК говорят о том, что перед вами отопительный котел, дополнительно оснащенный варочными плитами. А цифры 15, 20, 30 и прочие означают показатели тепловой мощности.

Модели с приставкой Про — это отдельная серия отопительного оборудования, поскольку здесь мы имеет дело с устройствами длительного горения. Их топочные камеры больше, что позволяет увеличить периодичность загрузки топлива до 8 часов.

Что из этого ассортимента лучше выбрать для той или иной ситуации? Попробуем разобраться.

• ОВК 10 имеет наименьшую мощность, а его отопительные возможности подходят для домов, площадь которых не превышает 100 квадратных метров;
• Модель ОК 15 имеет 15 кВт мощности. Этого хватит для дома площадью до 120 квадратных метров;
• ОВК 18 и ОК 20 более производительные. Их хватит для отопления до 175 квадратных метров, а 18 еще позволяет готовить пищу;
• Если площадь дома превышает 200 квадратных метров, специалисты советуют приобрести модель ОК 36.

Вообще сделать правильную покупку котла Купер не сложно. Опирайтесь на золотое правило — 1 кВт мощности позволяет отапливать 10 квадратных метров. Плюс обязательно берите котел с небольшим запасом мощности, чтобы оборудование не работало на максимальных нагрузках для отопления дома.

Модели и технические характеристики

Отечественная компания Теплодар производит выпуск различных моделей котлов Куппер. Рассмотрим наиболее популярные из них.

Котлы Куппер ОК 15, 20, 30, функционирующие на дровах и угле

Куппер ОК — это традиционные твердотопливные агрегаты. Всего на рынке присутствует три типоразмера мощностью 15, 20, 30 кВт. Такие устройства смогут эффективно обогреть помещения, площадь которых равна 150-300 м².

Твердотопливный котел Теплодар Купер ОК 15

Рассмотрим технические характеристики линейки котлов Куппер ОК

Модель	ОК 15	ОК 20	ОК 30
Мощность, кВт	15	20	30
Площадь отапливаемого помещения, м²	150	200	300
Объем топочной камеры, л	20	30	40
Средняя цена, руб	23000	26000	33000

https://youtube.com/watch?v=3tDZTZFkgvI

Котлы Куппер с варочной поверхностью

Данная серия — усовершенствованная предыдущая, сконструирована она из двух устройств на 10 и 18 кВт. Ключевая отличительная особенность — варочная панель, предоставляющая возможность готовить пищу.

Технические показатели моделей Куппер ОВК с варочной поверхностью.

Модель	ОВК 10	ОВК 18
Мощность, кВт	10	18
Площадь отапливаемого помещения, м²	100	180
Объем топочной камеры, л	18	30
Диаметр дымохода, мм	115	150
Средняя цена, руб	22000	28000

Пеллетный котел Теплодар Куппер

Данный агрегат представляет собой серии ОК или ОВК с пеллетной горелкой АПГ 25 и бункером с блоком управления. В процессе функционирования устройства для возможности осуществлять сжигание топливных гранул, обязательным условием является наличие электрического питания. Его вы можете монтировать прямо на котел, подсоединенный к отопительной системе.

Пеллетный котел Куппер ОК 20

Технические характеристики котлов Куппер серии ОК или ОВК.

Модель	ОВК 10	ОК 15	ОВК 18	ОК 20	ОК 30
Горелка	АПГ 25
Емкость бункера, м³	0,2
Средняя цена, руб	90000	91000	95000	94000	101000

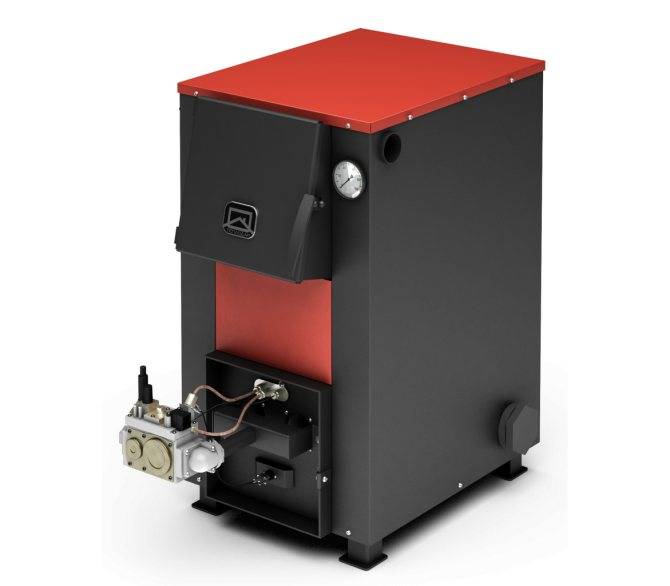

Котел Куппер с газовой горелкой

Для того, чтобы перевести функционирование котла с твердого топлива на газ, необходимо прибегнуть к установке газовой горелки АГГ-13К или АГГ 26К. В данном случае отличным вариантом станут отопительные агрегаты ОК и ОВК.

Технические характеристики моделей Куппер ОК и ОВК

Модель	ОВК 10	ОК 15	ОВК 18	ОК 20	ОК 30
Горелка	АГГ 13 К	АГГ 26 К
Средняя цена, руб	34000	37000	42000	40000	47000

Котел длительного горения Куппер Про

Модель Куппер Про появилась на рынке в 2015 году и за короткий период времени сумела завоевать любовь и доверие пользователей. Данный отопительный прибор может функционировать на дровах гораздо дольше, чем другие модели. Это обусловлено новыми техническими решениями, к которым прибегли производители в процессе производства данного оборудования.

Кроме стандартной водяной рубашки и труб, расположенных вне топочной камеры, имеется и колосниковая водотрубная решетка. Данный элемент способствует более высокой эффективности обогрева. Помимо этого, производители усовершенствовали и подачу вторичного воздуха. Продолжительность горения на одной загрузке топлива у котлов Куппер достигает 8 часов.

Твердотопливный котел Теплодар Куппер ПРО 22

Технические характеристики котла Куппер Про

Модель	Про 36	Про 42
Мощность, кВт	36	42
Площадь отапливаемого помещения, м²	360	420
Объем топки, л	48	63
Диаметр дымохода, мм	150	200
Средняя цена, руб	38000	44000

Куппер Уют

Данная модель применяется для снабжения теплом помещений, небольших по размеру и выпускается с показателями мощности 10 кВт. Котел работает на дровяном топливе и имеет увеличенную топку, которая позволяет сжигать поленья большой длины. За счет оригинальной формы котельного агрегата, теплоноситель может беспрепятственно двигаться внутри теплообменника, при этом зоны застоя появляться не будут. Для удобства эксплуатации в его комплектацию входит вместительный зольник.

Технические характеристики котла на твёрдом топливе Куппер Уют 10

Параметр	Значение
Мощность, кВт	10
КПД, %	70
Объем топки, л	33
Диаметр дымохода, мм	115
Средняя цена, руб	15000

Подводя итог всего вышеописанного, стоит отметить, что котлы Куппер, выпускаемые российской компанией Теплодар — это высокоэффективные, качественные агрегаты, способные хорошо обогреть дом.

Твердотопливные котлы российского производства описаны в этой записи

Конструкция и принцип действия

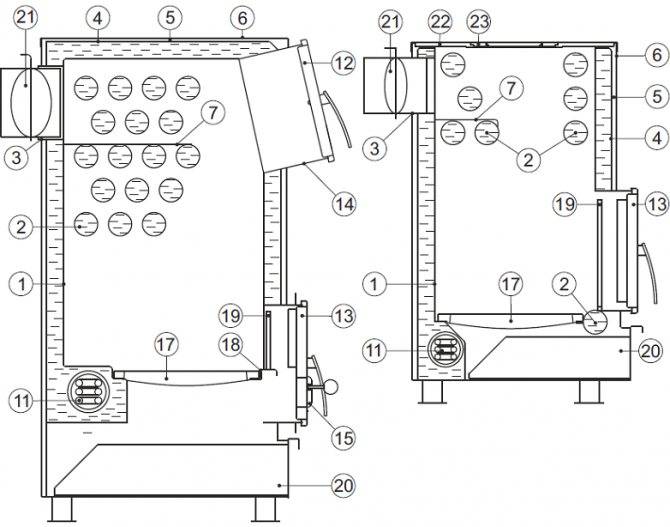

Твердотопливные котлы Куппер выпускает российская марка Теплодар Устаревшая линейка твердотопливных агрегатов работала 4 часа на одной закладке, но современные приборы могут на протяжении 10 часов греть помещение. Конструкционно устройства Куппер, выпускаемые компанией Теплодар, состоят из таких элементов:

• стальной корпус – используется листовой материал 3 мм толщиной;
• теплообменник многорядного типа;
• загрузочный отсек под твердое топливо;
• топка, термометр и зольник;
• штуцер для установки нагревательного узла;
• базальтовый теплоизоляционный картон.

Водяной теплообменник-рубашка имеет трубы внутри, между которыми находится специальный козырек. Элемент обеспечивает высокие показатели КПД и не дает огню попасть в сборник дыма. Контур отопления сконструирован так, чтобы теплоноситель циркулировал в постоянном режиме. Температура энергоносителя устанавливается пользователем, воздушные потоки подаются в топку автоматически.

Принцип работы

Принцип работы твердотопливного котла с водяной рубашкой-теплообменником После того, как в печь Купер загружены дрова, брикеты или уголь, можно выполнить растопку. Топливные материалы при сгорании нагревают воду. Она движется по контуру – задействуется принцип естественной или принудительной циркуляции. Пользователь управляет интенсивностью горения вручную, но для регулировки ТЭНов есть специальные пульты управления с датчиками.

Особенности котлов

Отопительные котлы Теплодар серии Купер представляют собой универсальное оборудование. Каждая из моделей может работать на твердом топливе, но установки могут дополнительно снабжаться газовыми или пеллетными горелками. Такое сочетание позволяет использовать котлы в разных условиях, без особых проблем переориентируя их на тот или иной вид топлива.

Все котлы Купер комплектуются ТЭНами, предназначенными для поддержания теплового режима циркулирующего теплоносителя. Они включаются после прогорания твердого топлива и снижения температуры в котле и отключаются, когда вновь загруженные дрова или уголь разгораются с новой силой. Оборудование по желанию клиента может снабжаться дополнительной опцией – фирменным пультом управления. Он автоматизирует процессы включения и отключения ТЭНов по заданным параметрам.

Каждая из моделей Куппер имеет один или несколько вариантов исполнения, отличающихся:

• массой;
• габаритами;
• мощностью;
• диаметром дымохода.

Контролировать процесс горения в топочном отделении помогают дополнительно приобретенные регуляторы тяги, представляющие собой встроенные термостаты своеобразной конструкции. Они оснащены рычагом с цепью, посредством которой производится открытие или закрытие воздушной заслонки, установленной в нижней дверце котла. Если термостат в процессе работы покажет слишком большую температуру, то регулятор опустит створку, что приведет к уменьшению подачи воздуха и ослаблению интенсивности горения топлива. Или наоборот. Мощность может регулироваться в диапазоне 30-100%.

Отопительный котел Купер обладает еще одной конструктивной особенностью. Она состоит в наличии трубного теплообмениика, обеспечивающего увеличение теплосъемной поверхности до 60%, причем без какого-либо изменения габаритов котла в бо́льшую сторону. К тому же, благодаря сложной траектории движения горячих потоков, огибающих расположенные в шахматном порядке трубы теплообменника, происходит максимальная передача энергии теплоносителю, что увеличивает КПД котла.

Отопительные котлы серии Куппер выполняются из 3-хмиллиметровой конструкционной стали. Модели с варочной поверхностью комплектуются чугунными плитами. Облицовка боковых поверхностей агрегатов базальтовым картоном способствует снижению теплопотерь и повышению безопасности окружающих, а дополнительная облицовка корпуса декоративными панелями с полимерным покрытием придает оборудованию эстетичный, современный вид.

Порядок монтажа

Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.

Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.

Основные требования и порядок монтажа котлов Купер:

1. Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
2. На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
3. Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
4. Обвязка котла с системой отопление происходит с помощью трубной резьбы.
5. Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
6. Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
7. Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
8. Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.

Особенности эксплуатации твердотопливных котлов

На модели «Куппер» заявленный производителем срок эксплуатации составляет не менее 10 лет. Для того чтобы оборудование работало эффективно и как можно дольше, необходима его правильная эксплуатация:

1. Для предупреждения образования смол и конденсата на стенках внутри котла, необходимо поддерживать температуру горения топлива не менее 60 градусов, а также выбирать отопитель в соответствии с мощностью отопительной системы.
2. Во время эксплуатации постоянно нужно поддерживать одинаковый уровень теплоносителя, добавляя его в расширительный бачок или поддерживая давление в закрытой системе. Заполнение системы лучше производит через специальный вентиль, который установлен на обратке перед фильтром циркуляционной помпы.
3. Чтобы предотвратить образование накипи внутри водяной рубашки, необходимо производить специальную химическую или механическую чистку теплоносителя. Не допускается использовать для подпитки открытой системы техническую воду.
4. Заполнение или подпитка системы должна осуществляться только при открытых воздушных кранах и при остывшем котле во избежание возникновения гидравлических ударов и повреждения котла отопления.

Твердотопливные котлы «Купер» отечественного производства буквально ворвались на рынок отопительного оборудования несколько лет назад и до сих пор не имеют достойной конкуренции. Это и понятно. Ведь до появления универсальных котлов новосибирской марки «Теплодар» потребителям предлагались либо импортные дорогостоящие модели, либо отечественные неказистые варианты.

Специфика модельного ряда

Купер – котел универсального типа, который производится в модификациях ОВК-10, ОК-15, ОВК-18, ОК-20, ОК-30, ОК-42. По маркировке можно судить о назначении изделий. ОК предназначены исключительно для отопления, ОВК – для нагрева помещения и приготовления блюд. Цифры свидетельствуют о тепловой мощности оборудования (10-42 кВт). Линейка ПРО включает модели длительного горения с камерой дожига.

Отопительные котлы с варочной поверхностью

Компактное оборудование для нагрева помещений площадью 80-180 м2 и чугунной плитой. Котел твердотопливный Купер совместим со всеми видами топливных ресурсов, газовыми и пеллетными горелками. Базовая комплектация включает блок ТЭНов мощностью 6 кВт. Он необходим для поддержки температурного режима теплоносителя после того, как топливо сгорело.

Универсальный агрегат длительного сгорания

Особенности котла Купер с системой длительного горения – компактность и высокий КПД. Устройство качественно отапливает дома площадью до 160 м2, работая от электричества, газа, пеллетов, угля и дров. Теплобменник состоит из 12 труб, оснащается съемным элементом. Для защиты от перегрева топки применена водяная рубашка.

Оборудование отличается:

• минимальным расходом топлива – за 1 час сжигается всего 2-3 кг пеллетов;
• большим КПД – почти 95 %;
• удобством подсоединения к стандартной электролинии;
• энергоэффективностью – за 1 час потребляется около 60 Вт;
• ручной или автоматической регулировкой мощности;
• вместительностью топки – загружается 2 ведра угля, дрова длиной 40 см по горизонтали и 50 см по вертикали.

Мощность устройств достигает 15 кВт, имеется система пиролизного дожига. Универсальный аппарат оснащен герметичной системой закрытия створок.

Отопительные устройства

Эта разновидность представлена двумя моделями мощностью 10-42 кВт. Печка Купер качественно прогревает дом и характеризуется:

• высоким КПД благодаря теплообменнику трубного типа;
• возможностью использования газового и пеллетного топлива;
• совместимостью с автоматическим регулятором горения;
• горизонтальным типом топки, рассчитанным на пиломатериал до 50 см в длину;
• правосторонним и левосторонним подсоединением контура.

Пиролизный котел на пеллетах

Отопительные печки Теплодар

Котел с варочной поверхностью

Серии котлов

Модельный ряд котлов Куппер Теплодар Производитель выпускает твердотопливные устройства в нескольких линейках:

1. ПРО. Котлы выпускаются с 2021 года и подходят для обогрева помещений площадью до 420 м2. Время горения 10 часов реализуется через встроенный механизм воздухоподачи в камеру сгорания и водотрубной колосниковой решетки. В комплект входит ТЭН мощностью 6-9 кВт. Контур подсоединяется слева или справа.
2. Карбо. Модификации, разработанные под угольные брикеты.
3. Практик. Особенность – совместимость с открытыми и закрытыми системами, обогрев помещений до 200 квадратов. Котел Купер серии ОК включает модели 15 и 20. Из ОВК – 10 и 18.
4. Уют. Бюджетная модификация для помещений до 100 м2, рассчитанная на закладку дров до 59 см в длину. У водяного контура отсутствуют застойные участки. Серия Уют подходит для подключения газовых и пеллетных горелок.

Для врезки горелок нужно снять растопочную створку.

Нюансы установки твердотопливных котлов

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

• помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
• при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
• основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
• котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
• помещение должно быть оборудовано стоком для воды, подключенным к канализации;
• вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Основные характеристики и конструктивные особенности ОК-15

Универсальные котлы Купер имеют множество важных достоинств. Работают они на разных видах топлива. В их число входят твердые (дрова, уголь), жидкие и газообразные, а также электрическая сеть. Благодаря этим полезным качествам в одной конструкции фактически объединены несколько видов котлов:

• твердотопливный, работающий на угле и дровах;
• жидкотопливный;
• газовый;
• электрический.

Твердотопливный котел Купер может похвастаться неплохими характеристиками. Благодаря им эта модель является одной из лучших, которые можно использовать в загородном доме. При тепловой мощности 15 кВт Купер ОК 15 может обогревать помещение общей площадью 150 кв. м. Вес изделия составляет 98 кг при габаритах 740x340x500. Объем топки – 20 л, объем рубашки теплообменника – 30 л, диаметр дымохода – 15 см. Наличие варочной поверхности конструкцией не предусмотрено. Есть возможность установки газовой горелки.

Топка этой модели довольно вместительная. Объем позволяет засыпать в нее сразу два ведра угля. Также в нее легко помещаются дрова длиной до полуметра. Уплотнитель закрывания двери изготовлен из кремнеземного материала, что обеспечивает герметичность при работе.

Кроме этого, изделия имеют еще множество достоинств, благодаря которым твердотопливные котлы Купер отзывы у покупателей в большинстве случаев получают положительные. Но, к сожалению, есть немало и отрицательных.

Чтобы увеличить эффективность, рекомендуется устанавливать в помещении радиаторы, которые имеют высокую теплопроводность и уменьшенную теплоемкость. В этом случае будет обеспечен быстрый обогрев помещения, а котел защищен от перегрева, так как теплоноситель будет к нему возвращаться уже охлажденным. Таким образом, котлы Купер имеют ряд достоинств, благодаря которым могут достойно конкурировать с изделиями от европейских производителей. В то же время их стоимость значительно ниже.

Особенности и преимущества

Куппер котел твердотопливный — обладает простым принципом работы и универсальностью по использованию твердого топлива. Его загружают через специальную дверцу. Розжиг выполняется снизу.

Вода подается в топочный бойлер, выполненный в виде водяной рубашки. Продуктивность нагрева теплоносителя в это конструкции обеспечивается многорядной конструкцией труб расположенными в шахматном порядке, тем самым обеспечено максимально полное соприкосновение дымовых газов с нагреваемой средой.

Топливо сгорая в топке, передает свое тепло воде, которая при температуре 90-95 С направляется в радиаторы. Движение горячей воды может проходить, как по принципу естественной циркуляции, так и с принудительной, с применением циркуляционного насоса.

Дымовые газы, отдав свою температуру сетевой воде, выбрасываются в атмосферу через дымоотводящую систему состоящей из газохода и дымовой трубы. Диаметр выходного патрубка по уходящим газам для моделей ОК равен 150 мм, а для ОВК — 120 мм.

Достоинства агрегатов Куппер, работающих на твердом топливе:

1. Мультитопливность — работает не только на дровах и угле, но и на электроэнергии, магистральном газе и пеллетах.
2. Оптимальное соотношение «стоимость — потребительское качество», нижний порог цен от 20000 руб.
3. Расширенная функциональность, допустимость пищеприготовления для ряда моделей.
4. Характерное дизайнерское решение и высокое качество лакокрасочного напыления.
5. Оптимальная теплоизоляция.

Впрочем, как и абсолютно все теплоэнергетическое оборудование котел Куппер ПРО обладает рядом недостатков, к которым пользователи относят:

1. Низкий уровень известности бренда.
2. Топочный теплообменный аппарат, выполненный из стали, имеет меньший срок службы, чем чугунный.
3. В комплектации отсутствуют терморегулятор и панель управления ТЭНами, их нужно заказывать дополнительно.
4. Одноконтурная модель, нет возможности получать горячую воду для бытовых нужд. Для получения горячей воды его можно использовать в схеме с бойлером косвенного нагрева, который должен приобретаться отдельно.

Выбор подходящей модели

Так как практически все котлы компании Теплодар могут быть легко переоборудованы под другой вид топлива, не принципиально чем именно планируется загружать котел. Если есть необходимость приобрести новый твердотопливный котел, а через пару лет планируется подключение к газовой магистрали, нужно выбрать модель Куппер подходящей мощности.

Когда придет время, устанавливается газовая горелка и котел продолжает работать как газовый. Отзывы потребителей говорят о том, что такое решение актуально для многих регионов, где проводится газификация.

Основным критерием выбора модели является мощность. Котел должен в полном объеме возмещать теплопотери дома в самый холодный период года. Покупать твердотопливный агрегат с большим запасом мощности нецелесообразно, поскольку максимальной эффективности добиваются при номинальной мощности.

Работая в полсилы, теплогенератор будет иметь более низкий КПД. Работая на полную мощность, он будет выделять избыточное тепло, при этом возможен перегрев и выход оборудования из строя.

Чтобы определить теплопотери дома, необходимо рассчитать, какое количество тепла он теряет через каждую поверхность. Для этого, определив по справочнику показатель сопротивления теплопередаче, вычисляют площадь поверхности каждого материала и находят искомую величину.

В многослойных конструкциях показатели суммируются. Учитываются поверхности стен, кровли, окна, двери, фундамент. Желательно, чтобы точный расчет теплопотерь дома проводила специализированная проектная организация. Приблизительную мощность котла можно определить из соотношения 1 кВт на 10 м2 площади помещения, при высоте потолков 2,7-3 м.
