Варианты расчета осадки фундаментов методом послойного суммирования

Расчет осадки свай

В СП предусматривается несколько расчетных схем, учитывающих размещение свай относительно друг друга. При этом все они основываются на линейно-деформируемой модели грунта, но при надлежащем обосновании могут применяться и другие варианты. Основным условием расчета на осадки любого типа свайных фундаментов является определение значения его возможных деформаций, не превышающих предельных показателей.

где S– общая осадка;

Su – предельная деформация.

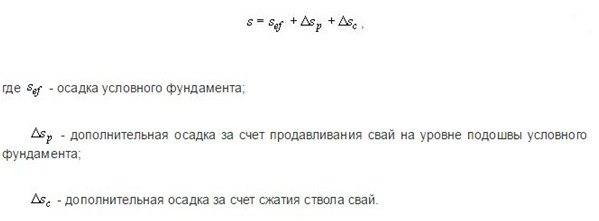

По СНиП висячие сваи рассчитываются на осадки как условный фундамент, границы которого на уровне пяты выходят за пределы общей площади реально расположенных лент или кустов свай. В актуализированной версии СП предусмотрен несколько иной алгоритм расчета.

Одиночные сваи

Существует ряд формул, определяющих осадку:

висячие сваи, не имеющие уширения в зоне пяты

где N – принимаемая сваей вертикально направленная нагрузка, МН;

l – линейный размер сваи, а именно – ее длина, м;

здесь, d – наружный диаметр сваи, м.

Если поперечное сечение является не круглым, а квадратным, прямоугольным, тавровым или двутавровым, то для определения условного диаметра применяется формула:

здесь А – соответствует табличному значению площади поперечного сечения.

υ – коэффициент Пуассона;

параметр, учитывающий увеличение расчетной осадки, возникающее по причине сжатия ствола –

стоячие сваи и висячие с уширением в зоне пяты

Значения модуля сдвига и коэффициента Пуассона зависят от характеристик грунтовых пластов. Они принимаются путем послойного суммирования и осреднения в результате деления полученной цифры на количество присутствующих слоев в пределах глубины погружения сваи.

Свайный куст

Расчет свайной группы на осадки основывается на взаимодействии подземных опор между собой. В этом случае определяется дополнительная деформация сваи, расположенной на определенном расстоянии (ɑ) от нагружаемой сваи.

Если распределение нагрузок между сваями в одном кусте известно, то при вычислении осадки каждой из них используется формула:

где s(N) – определяемая по вышеприведенной формуле осадка (для одиночно расположенной сваи);

Свайное поле

Расчет, в данном случае, рекомендуется выполнять иначе, нежели в двух предыдущих вариантах. Для этого существует формула:

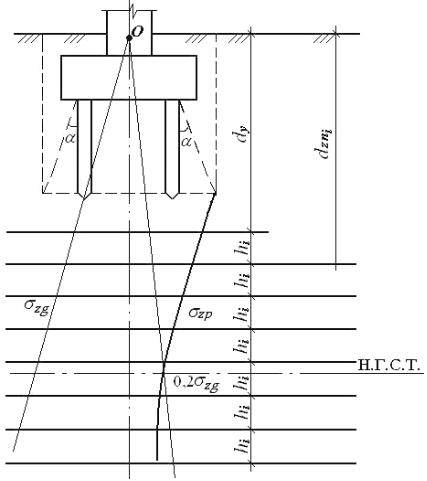

На размещенном ниже рисунке показано, что такое границы условного фундамента относительно крайних рядов свай:

а) вертикально расположенных;

б) наклонно расположенных.

Осадка свайного поля вычисляется методом послойного суммирования. В этом случае в зоне условного фундамента масса грунта в учет не принимается, а в качестве нагрузки учитывается лишь прямое воздействие расчетных усилий на свайный фундамент.

При расчетах методом послойного суммирования для свайного поля, берут во внимание то, что общая величина осадки находится в зависимости от шага свайных опор в пределах площади поля. Но здесь возникает определенная сложность, так как шаг может иметь переменную величину

В этом случае вариант послойного суммирования усложняют методом ячейки, используя при расчетах другие схемы и формулы, детально указанные в СП.

Принцип метода послойного суммирования

Его суть описана в СП 22.13330.2011, являющихся актуализированной редакцией СНиП 2.02.01-83*. Она состоит в следующем. Вертикальные усилия на фундамент расчленяют на несколько участков, соответствующих толщине грунтовых слоев, которые характеризуются однородным составом и свойствами. На расчетной схеме криволинейная эпюра изменяется на ступенчатую. В каждом слое определяют работу на сжатие без бокового расширения. При этом общую осадку вычисляют методом послойного суммирования.

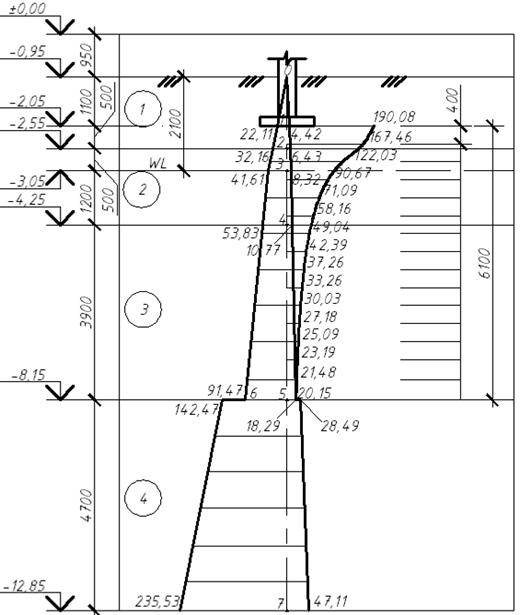

В процессе расчета строят схему распределения напряжений, а при расчетах пользуются специальными формулами, указанными в СП, и размещенными там же таблицами. Пример схемы показан на рисунке ниже.

Комбинированный фундамент

Свайно-плитная конструкция подземной части дома применяется в целях снижения осадок и более равномерного распределения нагрузок. Такой фундамент эффективно работает в сложных грунтовых условиях, сочетая сопротивление нагрузкам как свай, так и плиты. Расчет осадки, в данном случае, включает в себя определение:

  • усилий в сваях и плите;
  • деформаций и перемещений комбинированного фундамента в целом, а также его отдельных составляющих;
  • нагрузок в процентном отношении на каждую из свай и определенные участки плиты.

Правильные вычисления и выбор конструктивных элементов комбинированного фундамента обеспечит отсутствие существенных осадок, перекосов и кренов строения в период его эксплуатации. Дополнительные условия расчета приведены в СП 24.13330.2011.

Особенности для свайно-винтового основания

Расчет свайно-винтового фундамента проводят по методике, описанной ранее. Отличительной особенностью является то, что на этапе геодезических исследований измеряют коррозионную агрессивность почвы и на основе полученных данных подбирают сваи с определенной толщиной стенки трубы и лопастей (в соответствии с ГОСТ 27751-2014).

Таблица расчета нагрузки на винтовые сваи:

Конструктивный элементКоэффициент надежностиФормула расчета
Внешние стены1,1Lстен х hстен х Mстен х 1,1
Внутренние стены1,1Nэтажей х hэтажа х Lстен х Mстен х 1,1
перегородки1,2hэтажа х Lперег. х Mперег. х 1,2
Перекрытия1,1Nперекр. х Sперекр. х 1,1
Кровля1,2(Sкровли х М кровли х 1,2)/ косинус угла наклона кровли
Фундамент1,05Nсвай х Mсвай х 1,1
Полезная нагрузка1,2Nэтаж. х Sэтаж. х 150 х 1,1
Снеговая нагрузка1,4Mсн. х Sкр. х 1,4

Пример

Исходные условия:

  1. Одноэтажный каркасный дом площадью 6 на 6 м на винтовых сваях.

  2. Металлическая вальмовая кровля.
  3. Толщина внутренних перегородок – 800 мм.
  4. Толщина внешних стен с утеплителем – 1000 мм.
  5. Высота этажа – 3 м.
  6. Общая длина перегородок – 25 м.
  7. На участке глинистый тип грунтов.
  8. Глубина промерзания – 3 м.
  9. Нормативная снеговая нагрузка – 180 кг/м².

Выбираем винтовые сваи диаметром 108 м и высотой 4 м (с учетом глубины промерзания грунта, высота цоколя и запаса). Количество свай принимаем равным 9: по углам конструкции и между угловыми силовыми элементами (шаг 1,5 м).

Рассчитываем суммарные нагрузки с учетом запаса надежности:

  • нагрузка внешних стен – 6600 кг;
  • внутренних стен – 1980 кг;
  • перегородок – 2204 кг;
  • перекрытий – 11880 кг;
  • кровли – 3700 кг.

Находим предварительный вес фундамента для 9 свай весом 40 кг с запасом прочности (5%): 9 х 40 х 1,05 = 378 кг.

Рассчитываем полезную нагрузку, исходя из установленного значения 150 кг/м² и коэффициента надежности 1,2: 6 х 6 х 150 х1,2 = 6480 кг.

Снеговая нагрузка (запас прочности 40%): 6 х 6 х 180 х 1,4 = 9072 кг.

Суммарная нагрузка на грунт будет равна 42294 кг

Принимая во внимание несущую способность одной опоры (5 тонн), проверяет количество необходимых силовых элементов: 42 т / 5 т = 8,4 шт

Окончательно принимаем 9 свай для фундамента. Расставляем силовые элемента согласно ранее выбранной схемы.

Особенности расчёта нагрузки на МЗГФ

Свои особенности в расчётах имеет основание мелкого заложения. Необходимо правильно определить, какие нагрузки выдерживает данное основание. Расчёт мелкозаглубленного ленточного фундамента основано на определённых правилах:

  • определять глубину заложения необходимо основываясь на степени влияния геологических факторов, то есть глубиной промерзания почвы и образованием грунтовых вод;
  • над поверхностью земли максимально допустимая высота ленты составляет 4 ширины, но при этом не превышает уровень заглубления основания;
  • правильно посчитать ширину подошвы. Для этого применяют формулу D=g/R. D – ширина подошвы, g – сбор нагрузок на ленточный фундамент, R – сопротивление грунта, показатели которого для каждого типа грунта отличаются.
  • далее приступаем к расчёту толщины подушки под мелкозаглублённый фундамент. На данный показатель оказывает влияния степень прочности почвы. Формула для расчёта t=2,5*D*(1-1,2*R*D/g). Для нестабильных и проблемных грунтов лучше применять такую формулу t=(A-C*D*g)/(1-0,4*C*W*(g/D)). A, C, W – коэффициенты, которые можно определить по таблицам, приведённым ниже.

В следующей таблице дано значение коэффициента W. В числителе указано значение для мелкозаглублённого фундамента 30 см, в знаменателе – для оснований не заглублённых.

Осадка фундамента

На протяжении глубины грунтового основания почва может быть неоднородна. Слои грунта могут оказаться с различными геологическими характеристиками. Для определения полной и конечной осадки строения применяют метод послойного суммирования.

Суть данного метода заключается в том, что определяют величину деформации слоёв почвы, находящихся в активной зоне воздействия нагрузки от здания

Важно, чтобы полученные данные проседания здания не превышали критических нормативных показателей

Предельно допустимые нормы осадки фундаментов

Первоначальная просадка нового построенного сооружения (1-я категория технического состояния) на однородном грунтовом основании допустима в пределах 10 – 12 см.

При неоднородном составе грунте допустимое проседание зданий 1 категории без последствий составляет 5 см. Для домов 2 и 3 категории (строения с большим сроком эксплуатации) допустимо проседание не более 2 – 3 см.

Разрушение фундамента вследствие чрезмерной осадки дома

Любое дополнительное опускание здание чревато появлением трещин в основании и в стенах строения. Достаточно опуститься сооружению ещё на 2 см и это сразу отразится на состоянии несущих конструкций.

Расчёт осадки ленточного фундамента

Кроме метода послойного суммирования существуют различные методики определения величины проседания здания. При условиях отдельно стоящего строения с учётом сопротивления грунтового основания и других сил, только использование метода послойного суммирования будет наиболее верным расчётом.

Способ основан на создании эпюр напряжений в многослойной почве по каждой вертикальной оси.

Схемы расчётов по методу сложения усадки слоёв почвы

Определение осадки ленточного фундамента производится с целью, чтобы:

  • определить величину просадку монолитной ленты с присоединёнными другими основаниями,
  • выполнить точный расчёт осадки основания здания, возведённого из разных материалов,
  • определить осадочный характер и физические свойства основания здания, которые связаны с изменением показателя деформации по мере увеличения глубины заложения фундамента.

Данная методика расчета определяет показатели основания по каждому сочетанию вертикальных осей, без учёта угловых переменных, используя периферийные значения и центральный показатель. Сделать это возможно при залегании по периметру основания строения равномерных структурных слоёв почвы.

Схема построения графика напряжений по группам вертикальных осей

Обозначения по СНиП 2.02.01-83:

  • S — показатель осадки,
  • zn – средняя величина напряжения вдоль вертикальной оси в слое «n»,
  • hn, En – толщина сжатия и индекс деформации слоя «n»,
  • n – удельная масса почвы в «n»,
  • hn — высота слоя «n»,
  • b = 0,8 – постоянный коэффициент.

Ширина ленточного монолитного фундамента – 1200 мм (b), глубина заложения составит 1800 мм (d).

Пример определения величины осадки ленточного фундамента

Общая нагрузка от веса здания на почву составит 285000 кг•м −1 •с −2 . По каждому слою отмечают такие значения:

  1. Верхний слой — сухая почва (песок мелкой фракции, с показателями пористости e 1 = 0,65, плотностью y 1 = 18,70 кН/м³, индексом сжатия Е 1 = 14400000 кг•м −1 с −2) .
  2. Средний слой – мокрый крупный песок с соответствующими показателями: e2= 0,60, γ2 = 19,20 кН/м³, Е2 = 18600000 кг•м −1 с −2 .
  3. Нижний слой грунта – суглинок с соответствующими значениями: e3 = 0,180, y3 = 18,50 кН/м³, Е 3 = 15300000 кг•м −1 с −2 .

Слои залегания грунта с различными показателями усадки

Результаты исследований грунта взяты в местном геолого-геодезическом управлении. Грунтовые воды на территории застройки находятся на расстоянии от поверхности земли 3800 мм. глубина залегания грунтовых вод такой величины не имеет значения даже для заглубленного фундамента здания. В этом случае воздействие грунтовых вод на осадку здания считают мизерным, то есть практически никаким.

Метод послойного суммирования базируется на исследовании всех эпюр напряжений в грунтовом массиве вдоль вертикальных осей.

Для нанесения графика эпюр и расчета критических нагрузок на грунт производят действия согласно СНиП 2.02.01-83.

В результате получают следующие показатели по каждому слою почвы: S1 = 11,5 мм, S2 = 13,7мм, S3 = 1,6 мм.

Суммарное проседание основания здания составит:

Сравнивая полученные результаты с определёнными нормативами СНиП, делают вывод, что величина осадки не превышает предельных норм.

Расчёт осадки свайного основания

Определяют осадки свайного фундамента методом послойного суммирования.

Вид свайного основания здания

Полный расчёт осадки свайного основания выполняется проектной организацией на протяжении от нескольких дней до 2-х недель. Проектировщики пользуются специальными компьютерными программами. Человеку, не имеющему специального образования, сделать это самостоятельно практически невозможно.

Произвести расчёт осадки свайного основания небольшого частного дома можно упрощённым способом, что под силу каждому застройщику.

Используя схемы расположения различных видов свай и расчётных формул, указанных в СП 24.13330.2011, можно определить как величину осадки одиночной сваи, так и степень проседания всего свайного поля.

Применяют различные методики определения величин осадки разных типов фундаментов, в основном, для крупных объектов промышленного и гражданского назначения.

Порядок расчета осадки фундаментов Любое строение со временем подвержено проседанию. Если основание опустилось по всей площади опирания, то расчёт осадки фундамента произведён правильно.

Несколько советов по заложению фундамента

Многие, особенно начинающие строители, стремясь повысить качество и надёжность основания, допускают некоторые ошибки. Попробуем указать на основные нюансы:

Увеличивая высоту ленты основания можно добиться высокой степени жёсткости. Но данный показатель не всегда приводит к положительным результатам и уменьшает влияния на него нагрузок. Приходиться выполнять армирование фундаментов, которое повышает степень напряжения. Основанию необходимо придать гибкость, тем самым снизить коэффициент жёсткости.
Сложно выполнить расчёты деформаций от нагрузки, которые оказывают такие факторы, как морозное пучение или влияния грунтовых вод. Они могут со временем меняться. Поэтому лучше всего обращаться к специалистам для определения типа грунта и влияния климатических условий

Для предотвращения возникновения деформаций основания, следует обратить внимание на мероприятия по усилению, как самого фундамента, так и цоколя со стенами.
Для снижения воздействия на основание морозов в зимнее время и демисезонной влаги рекомендуется провести ряд мероприятий по утеплению и гидроизоляции. В том случае, когда они запланированы, то данный фактор надо учесть при расчёте нагрузки.. Если же к этой ответственной задаче приступили самостоятельно, то можно использовать специальные программы например Лира

Это компьютерная программа, которая позволяет выполнять строительные расчёты. Необходимо только правильно ввести все параметры, а техника посчитает и выдаст результат: расчёт фундамента при горизонтальной нагрузке, площадь подошвы и толщину подушки. К тому же, это отличная проверка самостоятельных расчётов. Не стоит забывать и об онлайн калькуляторах

Если же к этой ответственной задаче приступили самостоятельно, то можно использовать специальные программы например Лира. Это компьютерная программа, которая позволяет выполнять строительные расчёты. Необходимо только правильно ввести все параметры, а техника посчитает и выдаст результат: расчёт фундамента при горизонтальной нагрузке, площадь подошвы и толщину подушки. К тому же, это отличная проверка самостоятельных расчётов. Не стоит забывать и об онлайн калькуляторах.

Основные причины осадки фундамента


Осадка фундамента происходит при неравномерной нагрузке и неоднородности почвы Почва под подошвой деформируется при получении добавочных напряжений, если они превышают давление от собственного веса грунта. В результате объем земли уменьшается за счет уменьшения пор, развиваются искажения в пространстве.

Причины деформаций:

  • скачкообразная осадка уплотнения;
  • неоднородное основание под фундаментом;
  • прерывистое состояние напряжения;
  • неравномерный вес здания в процессе возведения.

Остаточные просадки превышают упругие деформации, поэтому искажения почвы под действием неравномерного давления относят к категории осадок уплотнения. Показатель неодинаков из-за разнохарактерности почвенных условий и неравномерности напряжения. Неоднородность грунта обуславливается присутствием вспучивающихся слоев, неравномерным залеганием пластов и их различной толщиной.

Нагрузка передается неравномерно, так как фундаменты воспринимают нагрузку в разное время строительства. Основное давление получают вертикальные конструкции, кровля и от них ленточный фундамент, а перекрытия с балками, перегородки, оборудование нагружаются позднее. Одни опоры делают с уширенной подошвой по отношению к другим, поэтому происходит неравномерная осадка фундамента.

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

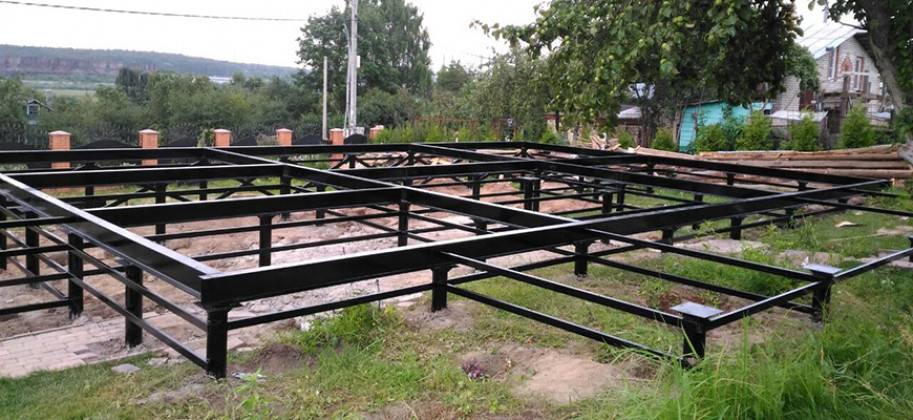

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

Ростверковая обвязка деревянным брусом крепится к оголовкам болтами или саморезами.

Бревна соединяются в полдерева. Такая технология подходит для срубов и каркасных домов.

Нюансы расчёта свайного фундамента

Некоторые особенности влияния нагрузки существуют для свайного фундамента. Поэтому рассмотрим пример вычисления.

Основные показатели, которые фигурируют в расчётах:

  1. Радиус свай.
  2. Длина.
  3. Количество.
  4. Расстояние, на котором размещаются соседние элементы.

Данный пример предусматривает упрощённые вычисления.

Начнём с вопроса, каким должен быть радиус винтовых свай:

  • радиус 28,5 мм подходят для обустройства ограждений;
  • сваи радиус 38 мм имеют несущую способность до 3 тонн. Применяются для закладки фундамента для лёгких построек;
  • 44,5 мм – сваи, которые используют для одноэтажных построек, каркасных домиков и прочее. Несущая способность до 5 тонн;
  • радиусом 54 мм можно использовать для закладки как одноэтажных, так и двухэтажных строений небольшого веса. Способны выдержать влияния нагрузки 7 тонн.

Расстояние между сваями также зависит от предполагаемой нагрузки. Если для постройки здания применяется газобетон или шлакоблоки, то шаг составляет 2 м, для более лёгких каркасных строений, не более 3 м.

Какие ростверки существуют

Существуют три основных разновидности ростверков:

  • Деревянный. Используется брус размером 150 : 200 мм или 200 : 200 мм. Иногда вместо одного цельного бруса применяют пачку обрезных досок толщиной 50 мм и шириной 200 мм. Этот вариант позволяет исключить обычное для этого материала образование глубоких трещин и скручивание винтом. Балки укладываются на оголовки и фиксируются стремянками и болтами. Между собой их соединяют вполдерева с прокладкой из джута.
  • Металлический. На оголовок укладывают двутавр, рельс или уголок и прочно соединяют между собой на сварку с дополнительной фиксацией на резьбовые соединения. Для швеллера оголовки не применяют, укладывая прокат полочкой вверх прямо на верхушки металлических труб (винтовых свай).
  • Железобетонный. Представляет собой практически полный аналог мелкозаглубленного ленточного фундамента, только установленный не в траншее с опорой на грунт, а точечно на верхушках свай. При этом, лента отливается с жестким соединением арматуры с каркасами свай, что делает все элементы единой бетонной отливкой. Ж/Б ростверк способен выдерживать максимальные нагрузки, не гниет и не поддается коррозии, что обеспечивает длительный срок службы.

Расчет крена фундамента

Наклон опоры вызывается внецентренным действием внешних факторов (изгибающий момент) или влиянием рядом стоящих фундаментов. Крен может возникнуть от неоднородности почвы под подошвой. Формулы для расчета наклона основы строения регламентируются в СНиП 2.02.01 – 1983.

В расчет принимается деформационный модуль и коэффициент Пуассона:

  • супеси и пески — 0,3;
  • глины — 0,42;
  • суглинки — 0,35.

Модуль искажения принимается по специальным таблицам для определенного вида грунта. Учитывается ширина и площадь подошвы фундамента, высчитывается абсолютное и добавочное давление на основание. Расчет ведется для стороны прямоугольной конструкции, в отношении которой работает изгибающий момент. Если в надземной части не предполагается деформационного поворота, расчет крена не делается.

Рекомендации по закладке бетона

Монолитные конструкции бетонируют в разборной опалубке из унифицированных частей. Способ укладки и транспортировки смеси выбирают с учетом минимального количества перегрузок.

Бетон подают в нескольких вариантах:

  • подъемными механизмами в бадьях;
  • самосвалами на эстакадах или в опалубку;
  • транспортными лентами;
  • бетононасосами.

Перемещение краном удобно, т.к. используется независимо от объемов фундамента и одновременно подает арматуру для каркаса. Закладку бетона в труднодоступные области проводят легкими съемными транспортерами или виброжелобами.

Как определить осадку свайного фундамента

Фактическая осадка свай определяется посредством их статических испытаний. В процессе испытаний на опору гидравлическими домкратами оказывается давление и с помощью прогибомера измеряется величина осадки сваи от полученной нагрузки.

Технология статических испытаний предназначена для определения критических и предельных нагрузок, которые может выдержать свайный фундамент. Под критической нагрузкой подразумевается давление, которое приводит к резкой осадке (проваливанию) сваи в грунт, величина которой в 5 и более раз превышает осадку от ранее полученного сваей давления. Осадка предельного типа определяется по нагрузке, на 1 ступень меньшей, чем нагрузка приводящая к критической осадке.

Для проведения испытаний используются гидравлические домкраты с усилием давления от 50 до 200 тонн, измерения ведутся с точностью до 0.1 мм. Прогибомер фиксируется на высотных реперах, которые представлены стойками, удаленными от сваи на 1-2 метра, и закрепленными на них ригелями (на ригелях посредством ступицы фиксируется измерительный прибор).

3.4. Конструктивные указания

Подвальные стены жилых и общественных зданий могут выполняться в различных вариантах: из монолитного железобетона, кирпича, блоков. В рамках курсовой работы принята конструктивная схема подвальных стен с применением фундаментных стеновых блоков (ФБС). Тип блоков определяется в зависимости от толщины стен и размеров плит ФЛ. Для более равномерной передачи нагрузки блоки монтируются с перевязкой швов. В зависимости от глубины подвала проектируется несколько ярусов блоков. Швы и зазоры между блоками заполняют цементно-песчаным раствором (ЦПР).

Фундаментные плиты должны укладываться на заранее подготовленное основание. Подготовка основания заключается в следующем: выравнивается дно котлована под проектную отметку, устраивается слой подготовки из песчано-гравийной смеси или из тощего бетона. В отдельных случаях возможна более сложная конструкция подготовки основания.

Раскладку фундаментных плит следует выполнять с учетом максимального использования их площади. Для оптимального размещения допускается небольшой выход крайних плит за грани торцевых стен. Раскладку фундаментных плит необходимо начинать с наиболее загруженных продольных стен.

При проектировании фундаментов необходимо разработать мероприятия по защите от подземных вод. Как правило, вертикальная гидроизоляция стен подвалов выполняется обмазкой горячим битумом за 2 раза. Горизонтальная (противокапиллярная) гидроизоляция устраивается в уровне опирания кирпичной кладки стен на блоки ФБС и выполняется в виде двух слоев цементного раствора, между которыми укладывается 2 слоя рубероида на битумной мастике.

Источник

Расчет материалов для фундамента (калькулятор) – определяем потребность в цементе

При подготовке бетонного раствора в качестве вяжущего вещества используется цемент различных марок. От характеристик и количества вводимого в бетонную смесь портландцемента зависит прочность, надежность и срок эксплуатации строительных конструкций. Выполняя расчет материала на фундамент, калькулятор, представляющий собой специальную программу, обрабатывает комплекс исходных данных и предоставляет информацию о потребности в цементе для фундаментного основания.

Калькулятор материалов для монолитной фундаментной плиты

На основании этого соотношения определяется количество различных марок цемента на один куб бетона:

  • М100 используется в количестве 160–200 кг;
  • М150 необходимо 200–220 кг;
  • М200 добавляется по 240–280 кг;
  • М250 вводится по 300–330 кг.

С возрастанием марки портландцемента увеличивается его количество в кубометре бетонного состава и составляет:

  • М300 – 320–380 кг;
  • М400 – 400–420 кг;
  • М500 – 510–530 кг.

Нормативные документы

Основным документом, описывающим конструкцию и типы фундаментов на свайных опорах, а также регламентирующий их конструирование и расчет считается СНиП 2.02.03-85 «Свайные фундаменты».

Дом на сваях

Более современным документом, разработанным не так давно, является СП 24.13330.2011. В современной редакции СНиП каких-либо значительных изменений не добавлено, хотя некоторые замены и уточнения после появления новых технологий и материалов были внесены. При сомнениях и существенных разногласиях ориентироваться, все же, следует на СП, в которых приведены конкретные примеры.

В Правилах озвучиваются основные запросы, предъявляемые к разработке конкретного типа основания – свайного.

В СП описываются различные типы опор, инженерно-геологические характеристики, рассматриваются нюансы и частные примеры расчетов вновь возводимых зданий, реконструируемых построек. Положения СП 24.13330.2011, равно как и СНиП 2.02.03-85 не применяются к свайным основаниям, строящимся:

  • для сооружений, находящихся под нагружением динамического характера;
  • в вечной мерзлоте;
  • на заглублении, превышающем 35 м;
  • для сооружений, относящихся к предприятиям нефтепереработки.

ПРЕДИСЛОВИЕ

Пирамидальные и короткие буронабивные сваи являются эффективными конструкциями нулевого цикла малоэтажных агропромышленного комплекса. Использование фундаментов из коротких свай в морозоопасных, пучинистых грунтах ограничено действующими нормативными документами. Выполнение требования норм, согласно которому не допускаются даже незначительные перемещения свай, вызванные пучением грунта, приводит к увеличению их длины, что резко ухудшает технико-экономические показатели свайных фундаментов.

Вместе с тем, требование недопустимости выпучивания свай не является оправданным, так как любое здание и сооружение в состоянии переносить некоторые неравномерные деформации оснований. Применение фундаментов из коротких свай базируется на принципиально новом подходе к их проектированию, в основу которого положен расчет по деформациям пучения. Подобный подход использован и при проектировании мелкозаглубленных фундаментов. Положительный опыт строительства и эксплуатации зданий с мелкозаглубленными фундаментами о его правомерности.

При конструировании фундаментов из коротких свай используется тот же принцип, что и при конструировании мелкозаглубленных столбчатых фундаментов: фундаментные балки, цокольные панели объединяются в единую систему, образуя достаточно жесткую горизонтальную раму.

Такая система перераспределяет неравномерные перемещения отдельных свай, выравнивает их, что в конечном итоге уменьшает относительные деформации фундаментов и надземных конструкций зданий.

При проектировании свайных фундаментов так же, как и мелкозаглубленных, выдвигается требование, чтобы абсолютные и относительные деформации пучения не превосходили предельно допустимых. Последние зависят от конструктивных особенностей зданий и регламентируются ВСН 29-85.

Для свайных фундаментов, в несущей способности которых большой удельный вес составляет несущая способность боковой поверхности, необходимо выполнять условие отсутствия остаточных деформаций пучения.

Необходимо, чтобы при оттаивании грунта сваи возвращались в первоначальное положение, т.е. их осадки должны быть не меньше, чем подъемы, вызванные силами пучения.

Таким образом, при проектировании коротких свай их геометрические размеры должны обеспечивать необходимую несущую способность, а действующая нагрузка должна обеспечивать регламентированный подъем и возвращение сваи после оттаивания грунта в первоначальное положение.

В последние годы ЦНИИЭПсельстроем проведены обширные исследования взаимодействия свайных фундаментов с пучинистыми грунтами. Испытания фундаментов выполнены на площадках, сложенных грунтами с разной степенью пучинистости. На основе результатов исследований обоснована техническая возможность применения коротких свай в пучинистых грунтах, разработаны методы их расчета по деформациям пучения.

Положения настоящих «Рекомендаций» апробированы при проектировании и строительстве свайных фундаментов для жилых домов усадебного типа. В настоящее время на пучинистых грунтах с использованием таких фундаментов построено более 600 домов в Омской, Пермской, Саратовской, Ярославской и др. областях. За многими их этих зданий ведутся инструментальные наблюдения, свидетельствующие о надежной работе фундаментов из коротких свай. Вместе с тем, применение таких фундаментов взамен ленточных из сборных блоков, закладываемых ниже глубины промерзания грунта, позволило уменьшить расход бетона на 30…60 %, объем земляных работ — на 80…90 %, трудозатраты — в 1,5…2 раза.

«Рекомендации» разработаны кандидатами технических наук В.С. Сажиным и В.Я. Шишкиным. В работе над ними принимали участие инженеры Л.М. Зарбуев, К.Ш. Погосян, Т.А. Приказчикова (ЦНИИЭПсельстрой), кандидат технических наук А.Г. Бейрит, инженер А.П. Айдаков (Мосгипрониисельстрой) и кандидат технических наук В.Н. Зекин (Пермский ГСХИ).

«Рекомендации» распространяются на проектирование фундаментов из коротких (длиной до 4 м) пирамидальных и буронабивных свай малоэтажных (до двух этажей включительно) сельских зданий, строящихся на слабо- и среднепучинистых грунтах при нормативной глубине промерзания не более 1,7 м.

При этом должны соблюдаться требования, предусмотренные СНиП с изменениями к нему № 211, другими соответствующими общесоюзными документами.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
