Газовые настенные котлы Навьен — эксплуатация и устранение ошибок

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

• 01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;

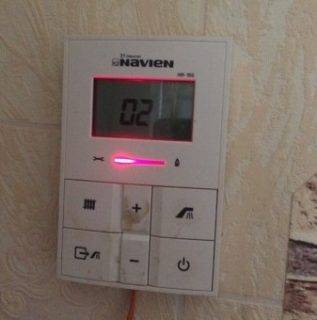

• 02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
• Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
• 04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
• 05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
• 06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
• 07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
• 08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
• 09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
• 10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
• 12E – погасло пламя в горелке;
• 13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
• 14E – код отсутствия подачи газа из магистрали;
• 15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
• 16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
• 18E – неполадки в датчике системы дымоудаления (перегрев датчика);
• 27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

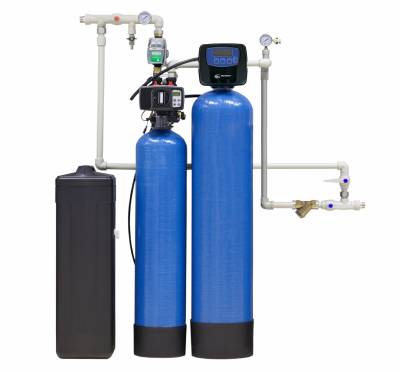

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

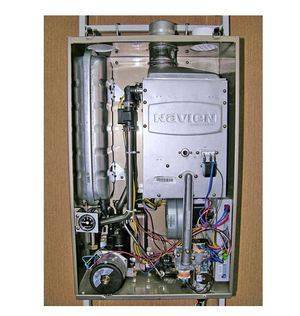

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

• Проверяем наличие подачи газа;
• Проверяем работоспособность розжига;
• Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

Причины падения давления

Существует масса факторов, объясняющих, почему падает давление. В их числе:

1. Вытекание теплоносителя из системы отопления.
2. Сбои в электроснабжении в течение долгого времени.
3. Проблемы в работе расширительного резервуара.
4. Неправильный выбор и эксплуатация оборудования.

При снижении показателей давления теплоносителя отопительный агрегат перестает функционировать, поскольку вода не поступает в бак. Если снижается давление газа, система автоматически отключается. Для предотвращения таких неприятностей, необходимо своевременно обслуживать котел, и принимать меры при его отключении.

Падает давление при включении горячей воды

Если падает давление в системе отопления при включении горячей воды, это может объясняться подсосом воздуха в контур отопления или сбоями в функциональности 3-ходового клапана. Подобная проблема связана с особым строением котлов.

Разбираясь, что делать, если настенный котел при открытии крана с горячей водой начинает сбрасывать давление, важно понимать специфику его работы. Для благополучного устранения дефектов следует обратиться за помощью к специалисту

Образование воздушных пробок

Если в каком-либо месте системы появляются трещины и происходит разгерметизация, это приводит к утечке теплоносителя и всасыванию воздуха внутрь контура. В результате образуются воздушные пузырьки. Еще их появлению способствует некорректное заполнение контура, что приводит к резким скачкам давления. Для устранения неполадок достаточно осуществить процедуру развоздушивания установки путем монтажа спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй — теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Дефект предохранительного клапана

Задача предохранительного клапана в котле «Навьен» заключается в защите отопительной системы от избыточного давления. При превышении допустимых показателей деталь открывается и начинает сбрасывать лишнюю воду. Стандартный порог срабатывания составляет 2,5 бара.

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
5. Электроника отличается простотой и удобством.

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Компания производит как одно-, так и двухконтурное оборудование.

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

1. Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
2. Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
3. Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
4. Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

Интересно, что в системах Навьен нет встроенного дисплея управления.

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Плюсы котлов Навьен

• Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
• Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
• Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
• Простота в управлении.
• В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
• Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
• Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Варианты оборудования

Настенный газовый котел

Отечественный рынок предлагает большой выбор продукции от производителя Навьен. При этом среди модельного ряда можно выделить несколько вариантов исполнения:

• Настенное оборудование. Оно производится в двух вариантах и идеально адаптировано к условиям работы с нестабильной подачей электроэнергии или газа. Приборы укомплектованы турбонаддувом и системой защиты от промерзания.
• Напольные котлы. Это идеальный вариант для установки в частном секторе. Такое оборудование обеспечит горячей водой и теплом. Характеризуется компактными размерами, простой конструкцией и удобной эксплуатацией. Мощность моделей этой категории колеблется в диапазоне от 11 до 34 кВт.
• Конденсационные конструкции. Это приборы высокой мощности с небольшим потреблением энергоносителей. Согласно паспорту, уровень КПД подобных агрегатов может достигать 108%. Такие котлы Навьен представляют собой экономически выгодное приобретение, так как они дают возможность сократить расходы на отопление здания.

Наиболее часто встречающиеся неисправности котла

Как и любое оборудование, газовые котлы Навьен рано или поздно могут стать неисправными. Связано это чаще всего с неправильной установкой и эксплуатацией приборов, а также с использованием теплоносителя низкого качества.

Для того чтобы пользователь при возникновении неисправности сразу же мог определить ее причину и принять решение об устранении проблемы, котлы navien на дисплее выдают код ошибки. Вот примеры неполадок, которые наиболее часто возникают при эксплуатации подобных устройств:

01E — перегрев оборудования; 02E — низкий уровень теплоносителя в системе отопления, либо цепь датчика протока оборвана; 03E — нет сигнала о пламени; 04E — ложное сообщение о наличии пламени или КЗ цепи датчика; 05E — обрыв цепи в температурном датчике ОВ; 06E — КЗ цепи датчика температуры; 07E — повреждение цепи температурного датчика горячего водоснабжения; 08E — КЗ цепи температурного датчика горячего водоснабжения; 09E — проблемы в работе вентилятора; 10E — нарушение в работе системы дымоудаления; 13E — короткое замыкание датчика протока ОВ; 27E — обрыв или замыкание в цепи датчика APS (давление воздуха); 15E — нарушение в работе  системы или неисправность платы управления.

Аббревиатура «ОВ» переводится как система отопления.

Это интересно: Индукционный котел отопления своими руками — 2 варианта конструкций

Возможные ошибки

Встроенная система выявления неполадок предупреждает серьезные поломки оборудования

Ошибки, выводимые при самодиагностике изделий от корейского производителя, описаны на примере известной модели котлов Navien ACE 24.

Встроенная система выявления неполадок предупреждает серьезные поломки оборудования на самой ранней стадии сбоев в его работе.

При обнаружении неисправности электронная защита отключает газовый агрегат от сети, блокируя весь обогревательный процесс. Одновременно с этим код ошибки выводится на экран или дисплей устройства. Несмотря на то что встроенные системы диагностики разрабатывались для специалистов, рядовому пользователю вполне по силам самостоятельно разобраться в этом вопросе и принять необходимые меры.

Коды ошибок

Характерные неисправности котла Навьен выводятся с определенным кодом ошибки

Характерные неисправности газового котла Айса Навьен сводятся к нескольким группам неполадок, которые представлены следующими кодами ошибок:

• 01E означает, что в оборудовании наблюдается перегрев, зафиксированный датчиком температуры;
• 02E указывает на появление утечек в цепи, контролируемой проточным датчиком (на снижение уровня теплоносителя);
• 03Е свидетельствует об отсутствии сигнала, подтверждающего наличие пламени (даже если горелка работает);
• 04E – указывает на наличие пламени при его физическом отсутствии (также определяется и КЗ в цепи датчика пламени);
• 05E – типичная ошибка, возникающая при неисправности цепи измерения температуры носителя в контуре отопления;
• 06E – код поломки датчика температуры (ДТ), означающий наличие замыкания в его цепи;
• 07E – ошибка, появляющаяся при неисправности линии ДТ в контуре ГВС;
• 08E – неполадки с тем же сенсором, но возникающие при КЗ в его цепи.

Ошибка с кодом 09Е указывает на неисправность работы вентилятора

Ошибка под обозначением 09E указывает на неправильную работу вентилятора, который нуждается в тщательном осмотре и замене. Ошибка 10E свидетельствует о появлении проблем с удалением дыма, а 12E указывает на то, что погасло пламя в горелке.

Следующий блок появляющихся в случае неисправности шифров:

• 13Е указывает на КЗ в проточном датчике контура отопления;
• 14E представляет собой код отсутствия или нарушения штатного режима подачи газа из магистрали;
• 16E – ошибка, возникающая из-за перегрева узлов оборудования;
• 18E – нарушения, связанные с работой системы удаления дыма (перегрев датчика, например).

Можно прийти к выводу, что самый ненадежный узел – плата управления. Но в действительности это не так, поскольку она выходит из строя намного реже обслуживаемых ею датчиков.

. и без опыта строительства

Мои труды 2017 года.

Как я настраивал котел Навьен, гистерезис на горелке

Котел греет, жизнь идет, но, что то мне подсказывало, что все не так радужно, в первую очередь была найдена ошибка многих покупателей газовых котлов, все берут с запасом мощности «на всякий случай», ну и я также, как и все, взял с запасом, с запасом на ГВС и морозы, т.е. оказалось что при теплой погоде на улице, котел Навьен все продолжает тактовать, что очень прискорбно для него, и может привести к поломке, в первую очередь может быть поломка системы розжига, так как она постоянно зажигает котел, и чаще всех изнашивается, это мне не хочется.

Как пытливый исследователь, я с секундомером в руках изучал такты котла на разных режимах его работы, при теплой погоде, при холодной, и, решил испытать возможности котла на работе от температуры в комнате, для этого в настроке котла выбрал режим от комнатной.

Сначало все радовало, котел послушно встал, ожидая падения заданной температуры, но радость была недолгой, по полу уже тянуло холодом (с радиаторов тепло, что отсекало холодный воздух от моих многочисленных окон, исчезло, и в доме стало не очень комфортно, в верхней части комнаты, где висел пульт от котла, в котором находится датчик температуры. находился в более теплой зоне, сразу пришло понимание что это нам не подходит, сначала были думы перевесить пульт вниз, ближе к полу, но, во первых, это неудобно для контроля, во вторых его могут испортить домашние коты, в третьих, котел может вообще не выключаться, пытаясь нагнать температуру внизу, когда в средней части комнаты по высоте будет уже жара.

Испытание комнатной температурой не прошло, и не подошло для меня, заоднем вспомнил человека, что подключал газ, который посоветовал что не стоит котел включать в таком режиме.

Время шло, но такты не давали мне покою, и, однажды, пришло в голову при очередном наблюдении за котлом, что гистерезис (дельта) в отрезке включения выключения газового котла, наверное чересчур мал, и, хотелось бы чтобы котел дольше гонял теплоноситель до более низкой температуры СО, но, каким образом это сделать, было неясно, программировать я конечно умею, но языки программирования для этого котла неуместны, и оборудования для подключения к «мозгам» котла у меня нет, и, однажды, чисто случайно, набрел на одном известном форуме на человека, что знает как это сделать, причем при помощи только одного пульта, входом в инженерное меню котла Навьен!

Вот буквально что нужно сделать. чтобы изменить дельту между пуском-остановом котла.

1. При выключенном пульте котла Навьен, зажимаем на 5 секунд кнопки + и —

2. На табло пульта появится цифра 8 или 9 или 10 (у меня)

3. Снова, кнопками + или — , меняем значение (это и есть дельта) в диапазоне от 2 до 20 (я установил 12)

4. Ожидаем 5 секунд, после чего пульт котла гаснет

5. Выключаем котел выниманием вилки из розетки на время не менее 10 секунд

6. Значение перепада температуры сохранено

Проделав все это, сразу понял разницу, промежутки между пусками и остановками котла увеличились, хотя, всего то 2 градуса поднял дельту!, полезная штука инженерное меню котла Навьен!

Но, как оказалось, это не все что может инженерное меню котла Навьен, оказывается, время выбега насоса и воздуходувки после остановки котла, также можно установить!

Высокотехнологичный корейский газовый котел Navien – лидер на рынке отопительного оборудования. Агрегаты широкого спектра по мощности выпускаются для теплоснабжения домов, имеющих магистральный газовый абонентский узел. Конструкционно они могут работать на сжиженном газе. Модельный ряд дает возможность покупателям сделать тонкий подбор оборудования под реальные технические условия и финансовые возможности. Они имеют безупречный минималистичный дизайн. Элегантный внешний вид котла вписывается в кухню любых размеров и конфигураций.

Navien представляет универсальную систему водяного отопления

Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.

Стабильность системы защиты от замерзания

Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.

Безопасность работы при частых перепадах напряжения в сети

Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched – Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.

Условия эксплуатации отопления и горячей воды:

• при условии низкого входного давления в системе газопровода – стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
• при условии низкого входящего давления воды в водопроводе – стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.

Рациональная конструкция

Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .

Предварительное подогревание топлива (серия KR)

При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.

Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.

Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.

Конструкция

1. Теплообменник изготовлен из нержавеющей стали

Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .

2. Современная дизельная горелка

За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.

3. Топливный фильтр со сменными картриджами

Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.

4. Русифицированный пульт управления

С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.

Посторонние шумы без ошибок

Если вы тоже решили приобрести котел «Навьен», ошибка «03», причина которой была упомянута выше, может возникнуть и у вас. Но иногда работа оборудования сопровождается посторонними шумами, что не является нормальным, но дисплей при этом не выдает ошибок.

При включении горячей воды вы можете услышать гудение. Данная ситуация, надо признать, возникает довольно часто. Она обусловлена тем, что теплообменник забивается, это становится следствием использования некачественного теплоносителя. Если вы столкнулись с такой ситуацией, то теплообменник необходимо заменить, но для начала хотя бы просто почистить.
