Виды и установка кранов для радиатора отопления

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

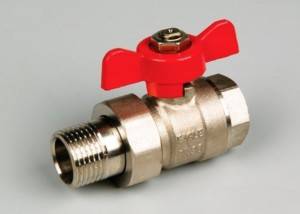

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

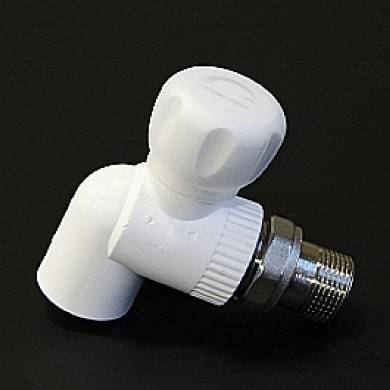

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

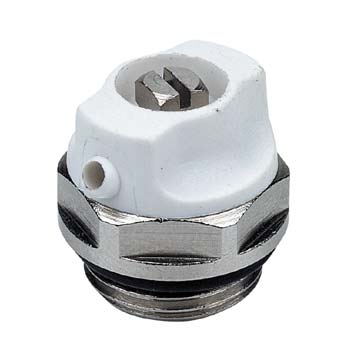

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Преимущества и недостатки

У данного вида арматуры есть свои плюсы и минусы.

К достоинствам радиаторного запорного, а также запорно-регулирующего устройства относят:

• отсечение движения потока в данную батарею, что позволяет демонтировать её, отремонтировать и вновь установить на место без слива содержимого из трубопровода;
• отключение радиатора и направление потока теплоносителя в его обход по байпасу, что дает возможность снимать батарею, не останавливая работу всей отопительной системы в доме;
• спуск воды из конкретного отопителя, стравливание из него воздуха;
• регулировка количества тепла, поступающего к обогревателю.

Использование батарей отопления в частном доме

Отопительные котлы, установленные в частных домах, обычно оборудованы программируемой автоматикой и набором метеозависимых датчиков. В связи с этим, устанавливать отдельные краны для алюминиевых радиаторов отопления на каждом приборе нет необходимости.

Достаточной мерой в данном случае будет установка одного вентиля на подающей трубе в верхней точке контура и запорного вентиля на каждом устройстве. Такая система целесообразна с точки зрения экономии, поскольку клапаны стоят намного дороже вентилей. К тому же, программируемое управление котлом позволяет добиться аналогичного эффекта.

Трехходовой клапан

Нетрадиционным устройством для регулирования температуры отопительных приборов является трехходовой клапан. Он ставится на соединении байпаса и подающей трубы, которая идет к батарее. Чтобы клапан мог выполнять функцию стабилизации уровня нагрева радиатора, он должен иметь терморегулирующую головку. В случае подъема температуры возле головки выше требуемой подача теплоносителя в батарею прекращается, поток жидкости движется через байпас. Когда происходит остывание, клапан снова открывается, и происходит нагрев радиатора. Такой способ регулировки подходит для однотрубных систем, имеющих вертикальную разводку.

Важно! В домах с централизованной системой отопления теплоноситель обычно содержит посторонние частицы, которые засоряют термостаты. Поэтому в квартире без опаски можно ставить ручные краны или вентили, а также трехходовые клапаны

Если вы хотите установить автоматические регуляторы тепла, перед ними нужно обязательно ставить фильтры, которые придется регулярно чистить.

Виды кранов для отопительных приборов

Существуют такие виды запорной арматуры для радиаторов отопления:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

  В быту самые популярные виды кранов – это шаровые, изготовленные из латуневых сплавов или из полипропилена. Основным элементом в их устройстве является стальной шар с округлой выборкой для протока воды. Этот шар закреплён к вращающемуся штоку, который осуществляет перекрытие теплоподачи. При открытии, положение округлой выборки в кране совмещается с проходом, в закрытом же – она поворачивается относительно него на 90 градусов. Направление потока теплоносителя при этом не меняется.

  Ручной вентиль для радиаторов представляет собой конструкцию, где теплоноситель дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Для того чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Особенности установки и обслуживания регуляторов

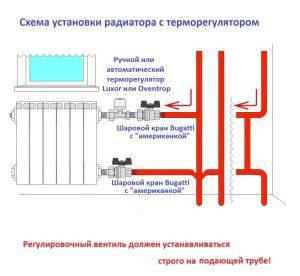

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

• Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
• Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
• Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
• Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

• Проверка работоспособности кранов и терморегуляторов;
• Соответствие их фактических параметров паспортным данным;
• Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

В видеоматериале показан пример организации регулировки радиаторов отопления в доме:

Виды кранов для батарей

В регулировке циркуляции теплоносителя применяются различные виды кранов для батарей отопления, запорных вентилей и клапанов.

Балансировочный вентиль

Это механическое устройство предназначено для регулировки температурного режима работы системы отопления. С помощью балансировочного вентиля появляется возможность изменять диаметр проходного канала, ориентируясь на показания давления горячей воды в трубопроводах до и после врезки регулировочного прибора.

В системе отопления балансировочный вентиль устанавливают на трубу с обратным движением теплоносителя.

Вентили с термоголовками

Радиаторный термостатический кран устанавливается с целью управления температурным режимом в помещениях. Ручная или автоматическая настройка прибора позволяет поддерживать заданную температуру путем изменения проходного сечения вентиля.

Под действием термоголовки в корпусе происходит смещение штока, и тем самым блокируется поток горячей воды до установления заданной температуры. В случае отсутствия в клапане встроенной блокировочной функции теплоносителя, необходимо установить дополнительную запорную арматуру.

Шаровые регуляторы

Для регулировки теплоносителя и снятия радиаторов без спуска воды из всей системы центрального отопления, практикуется установка двух шаровых кранов: один монтируется на подачу, второй – на трубу обратного движения теплоносителя.

Шаровые регуляторы классифицируются по следующим признакам:

• По виду материалов для изготовления корпуса (латунные, полипропиленовые и стальные изделия).
• По конструкционному устройству: прямые и угловые.
• По виду пропускной способности: с полным проходом потока теплоносителя и стандартные, с 70 – 80 % проходимостью горячей воды.

Если решать, какие краны лучше ставить на радиаторы отопления в квартире или частном доме, опытные сантехники советуют отдать предпочтение полнопроходным шаровым устройствам. Они не будут уменьшать проходимость отопительной линии и не снижать теплоотдачу греющих батарей.

Конусные

Радиаторные краны конусного типа предназначены для ручной регулировки объема теплоносителя, поступающего в отопительную батарею. Характерной особенностью этого устройства является плавное изменение пропускного отверстия для прохода горячей воды. Это объясняется особым конструкционным устройством регулирующего затвора формой напоминающий усеченный конус. Если посмотреть на разрез действующей модели конусного типа, можно увидеть, что при вращении маховика рукоятки в корпусе по резьбе начинает плавно перемещаться конусный золотник, изменяя сечение прохода.

Когда конус полностью доходит до нижнего положения, просвет сечения трубы полностью перекрывается. Для герметичности перекрытия на кольцевых канавках штока предусмотрены специальные эластичные прокладки.

Воздушные конструкции

При заполнении труб водой происходит частичное попадание воздуха в систему, что приводит к образованию воздушных пробок, мешающих нормальной циркуляции теплоносителя. Чтобы удалить лишний воздух из радиаторов, используют специальные сбросные клапаны, которые называют «кран Маевского».

Для спуска воздуха в конструкции полимерного корпуса предусмотрена специальная шайба со сквозной конусной резьбовой нарезкой. Конус аккуратно выкручивается отверткой или специальным ключом и через сквозное отверстие воздух стравливается.

 Угловой

В системе отопления регулировочным угловым краном можно полностью или частично остановить подачу горячей воды. Прибор устанавливают под прямым углом в местах соединения радиаторных патрубков и подающих трубопроводов.

Принцип работы угловых устройств такой же, как у шаровых кранов: затвор в корпусе передвигает и закрывает проход теплоносителю.

Угловые устанавливают на батареях централизованного и автономного отопления.

Краны промывочные

Чтобы промыть отопительные трубопроводы во время профилактического ремонта, необходимо слить воду из радиаторных батарей. Для этого в нижнюю часть радиатора устанавливают специальные промывочные краны, через которые будет уходить теплоноситель. Устройство состоит из металлического корпуса с длинным штоком и резиновой уплотняющей прокладки.

Промывочный кран открывается пассатижами или специальным ключом.

О выборе шаровых кранов

Что касается подбора данного запорного устройства, то необходимо учитывать габаритные размеры прибора, вид металла или сплава. Материал очень важен, так как при соединении элемента с радиатором не должно образовываться гальванических пар.

При выборе необходимо обращать внимание на размеры отверстия в запорной детали. Существуют полнопроходные краны, стандартные и неполнопроходные

В полнопроходных размер внутреннего отверстия полностью соответствует внутреннему размеру трубы. За счет этого после монтажа прибора в открытом состоянии он не будет снижать объем теплоносителя, который поступает в радиатор.

Диаметр отверстия запорной части в стандартных кранах на 20% меньше, чем внутренние размеры трубы. При эксплуатации таких моделей теплоотдача радиатора снижается на 10-15%. Неполнопроходные имеют совсем небольшое отверстие в запорном шаре – расход теплоносителя снижается в два раза.

Типы обвязки радиаторов для разных систем отопления

При нижнем подключении батарей выбора нет, производитель дает рекомендации привязки трубопровода подачи и обратки, их нужно выполнять. Чтобы выполнить нижнее соединение, то нужен клапан радиаторный для подключения снизу. Это деталь с фитингами, размещенными параллельно на расстоянии, равном посадочному месту стандартной панельной стальной батареи и перемычкой между фитингами. Также внутри вводов уже есть шаровой кран или вентиль для регуляции потока теплоносителя и полного перекрытия подачи воды.

Кроме нижнего есть еще варианты седельного, одностороннего и диагонального подключения. Односторонний способ чаще всего применяется в квартирах и различается на 1-но или 2-х трубный тип присоединения.

Чтобы выполнить обвязку, пригодятся советы профессионалов:

1. Если осуществляется обвязка стальными элементами на сгонах, нужны 2 шаровых крана, 2 тройника, 2 сгона (с двусторонней наружной резьбой). Резьбовые стыки следует уплотнить подмоткой или фум-лентой, покрыть герметизирующей пастой. Подмотки нужно столько, чтобы соединение было плотным, слишком много наматывать не рекомендуется, особенно если это чугунные батареи.
2. Однотрубную систему дополняют байпасом, чтобы была возможность отключить отопление. Чтобы не перекрыть циркуляцию теплоносителя по стояку, кран на байпас не ставится.
3. Для двухтрубной системы байпас не нужен, тут в верхнюю зону батареи присоединяется труба подачи, а в нижнюю точку – трубопровод обратки. Кран Маевского ставится всегда.
4. При обвязке по диагональной схеме при нижней разводке подающий трубопровод присоединяется к верхней точке батареи с одной стороны, труба обратки – в нижнюю точку с противоположной стороны радиатора.
5. Седельное подключение с нижней разводкой в однотрубной системе осуществляется как с байпасом, так и без него. Если нет байпаса, краны не устанавливаются, батареи можно снять без отключения с применением временной перемычки – это кусок трубы с резьбой на обоих концах. В квартирах седельное подключение не применяется, потери тепла при вертикальной разводке могут достигать 15%.

Виды и устройство радиаторных кранов

Существует множество разновидностей запорно-регулирующей арматуры, отличающейся материалом изготовления, формой, принципом действия и предназначением. Классификация включает следующие основные виды:

1. Краны шаровые. Диаметр прохода таких кранов соответствует внутреннему диаметру трубы, таким образом, пропускная способность трубы отопления в местах подсоединения не снижается и циркуляция теплоносителя в системе не нарушается. Запорная часть крана состоит из стального шара со сквозным отверстием, расположенного в латунном корпусе, термостойкого тефлонового или фторопластового уплотнителя и никелированного штока с ручкой, с помощью которого осуществляется регулировка положения шара. Конструкция предусматривает только полностью открытое или полностью закрытое положение, что позволяет перекрыть батарею отопления в квартире, но контролировать подачу теплоносителя при помощи такой арматуры невозможно. В закрытое положение кран переводится поворотом ручки на 90°. Подсоединение к радиатору выполняется при помощи сгона с накидной гайкой («американки»), позволяющей легко отсоединить прибор. Стандартный муфтовый шаровый кран предусматривает подсоединение трубы при помощи резьбового фитинга с наружной резьбой. Реже применяются соединения при помощи пайки (для медных труб) или зажимной цанги (для металлопластиковой и других полимерных труб).
2. Полипропиленовые краны для отопления. Шаровый приварной кран с помощью пайки подсоединяется напрямую к полипропиленовой трубе, что позволяет сократить расход резьбовых фитингов, в остальном внутреннее устройство и технические характеристики соответствуют латунным аналогам.
3. Регулировочные вентили. Установка такого вентиля предоставляет возможность плавной регулировки диаметра прохода и температуры в помещении. Регулировка крана на батарее отопления осуществляется при помощи поворота ручки вокруг своей оси. При помощи резьбы движение придается латунному конусу или резиновой шайбе, расположенной на штоке и постепенно перекрывающей проход. Недостатком такой арматуры является меньший диаметр прохода по сравнению с шаровым краном. Регулировочный вентиль с ручкой устанавливается на подающей трубе, а на обратной устанавливают вентиль, регулировка которого осуществляется при помощи шестигранника. Нижний вентиль обычно находится в полностью открытом положении и служит для перекрытия подачи теплоносителя при демонтаже батареи.
4. Термостатические вентили. Внутреннее устройство такой арматуры схоже с механическими регулировочными вентилями, однако шток с конусом опускается не под воздействием круговых вращений ручки и передвижения по резьбе, а с помощью вертикального давления на шток. Регулировка выполняется и вручную, однако основным предназначением такой арматуры является поддержание температуры в помещении в автоматическом режиме. Для этих целей на вентиль устанавливается термостатическая головка со встроенным жидкостным или газовым термостатом. В зависимости от температуры в помещении жидкость или газ изменяют свой объем, давление на шток усиливается или ослабевает, в результате чего изменяется диаметр прохода.
5. Кран двойной регулировки позволяет выполнить предварительную настройку диаметра прохода воды. Встроенный стакан с прорезями фиксируется на определенном уровне, частично перекрывая проход, после чего выполняется регулировка обычным способом. С помощью такой арматуры производится балансировка давления в системе при верхнем варианте разводки. На верхних этажах, где давление выше, проходы заужаются, а на нижних остаются полностью открытыми. Основным преимуществом применения является невозможность случайно сбить первичную настройку в системе отопления.
6. Трехходовые краны. Для регулировки температуры теплоносителя применяются трехходовые краны для отопления, с помощью которых выполняется подмес горячей или холодной воды в нужной пропорции. Управление краном производится при помощи термостатической головки с выносным датчиком температуры, термопривода или элекропривода.
7. Затвор дисковый фланцевый устанавливается на входе в систему и позволяет перекрывать подачу теплоносителя и регулировать проход установкой диска в нужное положение. Точно отрегулировать положение затвора сложно, кроме того сам диск в открытом положении перекрывает часть прохода.

Особенности установки и обслуживания регуляторов

Установка и обслуживание запорно-регулирующих кранов и вентилей имеет свои особенности, которые важно знать для безопасной работы отопительной линии:

• Популярные шаровые могут работать только в открытом и закрытом положении. Промежуточное полуоткрытое состояние приведет к появлению протечек и поломке прибора.
• Конусные в обязательном порядке после регулировки потока теплоносителя, нужно возвращать в исходное положение.
• В частном доме лучше всего установить на батарею кран с термоголовкой. Настройку прибора проводят плавным движением переключателю до нужной температурной отметки.

Монтаж элементов отопления

Шаровые элементы могут быть в двух положениях — открытом и закрытом. Если они будут выставлены на полуоткрытое состояние, то это может привести к поломке устройства, вследствие чего кран может начать течь.

Перед установкой такой конструкции необходимо убедиться в том, что рабочее давление и температура окружающей среды будут соответствовать параметрам крана. На кране указано, в каком направлении должна протекать жидкость по нему. Таким образом и нужно устанавливать кран в систему.

Разобравшись во всех параметрах устройств для регулировки температуры отопительной системы, можно выбрать идеальный вариант, который подходит под конкретные потребности. На выбор влияют определённые условия, в том числе финансовые возможности и требования к системе. Если обязательно нужно в автоматическом режиме регулировать температуру воздуха, то без термостата не обойтись. А все дополнительные вложения на регулировочные клапаны окупятся, так как экономить средства они будут в довольно большом количестве.
