Использование запорной арматуры в отоплении

Типы трубопроводной арматуры

Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:

Задвижка – трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек – клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.

Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем. Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.

Вентиль – арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.

В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.

Заслонка – арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты и более обширную сферу использования – данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.

Кран – наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.

Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.

В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.

Читать также: Как нарезать двухзаходную резьбу

Кран – оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.

Запорная арматура – неотъемлемый элемент систем управления потоками в трубопроводных системах, она является важной составляющей топливно-энергетического комплекса. Добыча, подготовка и транспортировка нефтепродуктов невозможна без трубной продукции с установленными на нее регулирующими механизмами

Добыча, подготовка и транспортировка нефтепродуктов невозможна без трубной продукции с установленными на нее регулирующими механизмами.

Затворы: практика использования

Затворы – главнейшая часть запорной арматуры любого типа. Именно благодаря исправности затвора возможно своевременное и полное (или, при необходимости, частичное) перекрытие движения в трубопроводе потока жидкости или газа.

Соответственно, при неисправности или некачественном изготовлении затвора последствия могут быть любыми – от незначительной, безвредной течи, устраняемой простой заменой элементов конструкции, до полноценной экологической катастрофы или взрыва носителя

Поэтому особое внимание уделяется материалу изготовления затворов и условиям их эксплуатации.. Наиболее часто встречающийся тип затворов – дисковые. Они применяются в системах отопления, водоснабжения, подачи пара, неагрессивных рабочих сред или продуктов нефтепереработки

Применяются и фланцевые затворы, отличительной особенностью которых является наличие в конструкции фланца

Они применяются в системах отопления, водоснабжения, подачи пара, неагрессивных рабочих сред или продуктов нефтепереработки. Применяются и фланцевые затворы, отличительной особенностью которых является наличие в конструкции фланца.

Наиболее часто встречающийся тип затворов – дисковые. Они применяются в системах отопления, водоснабжения, подачи пара, неагрессивных рабочих сред или продуктов нефтепереработки. Применяются и фланцевые затворы, отличительной особенностью которых является наличие в конструкции фланца.

Затворы можно изготавливать из чугуна, однако использование стальных изделий (из легированной, нержавеющей или углеродистой стали) предпочтительнее.

Стальные затворы обладают рядом значимых преимуществ:

  • возможна работа при температуре до -60°С;
  • такие затворы могут работать в среде температурой до 700°С;
  • предназначены для использования в агрессивных рабочих средах;
  • выдерживают большое давление (до 10 МПа).

Как поворотные механизмы затворы отличаются:

  • простотой установки и ремонта;
  • компактностью (их можно крепить в ограниченных пространствах);
  • небольшими, по сравнению с задвижками, весом и габаритами;
  • простотой замены при износе изделия при большом сроке годности;
  • невысокой ценой;
  • отсутствием угрозы заклинивания или прикипания во время использования.

Поэтому к выбору, качеству и установке запорной арматуры следует подходить как можно ответственнее, сообразуя свои решения не только с ценой изделий или страной происхождения, но и с предварительно произведёнными расчётами. И, разумеется, нельзя забывать о своевременном обслуживании и плановой замене столь важных для любого трубопровода элементов.

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

  • шаровые краны с различной резьбой;
  • запорные клапаны;
  • поворотные затворы;
  • фланцы и фитинги;
  • обратные клапаны;
  • задвижки.

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

  • муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
  • угольники (меняют направление на 45-90°);
  • тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
  • крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
  • заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

Монтаж запорно-регулирующей арматуры своими руками

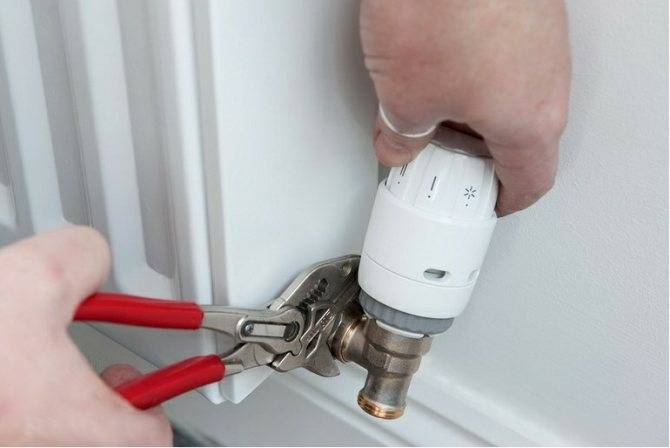

Здесь мы расскажем о том, как при монтаже радиаторов установить автоматические регуляторы своими руками. Эта работа требует некоторых навыков, но вполне доступна и начинающему домашнему мастеру.

Необходимые инструменты и оборудование

Особых инструментов для монтажа термоголовок не требуется. Вам понадобятся: пара разводных ключей, лента ФУМ (прокладки имеются в комплекте с терморегулятором), собственно терморегулятор.

Для пайки МРН потребуются: ножницы для резки пластиковых труб, устройство для пайки пластиковых труб и фитинги — МРН, уголок 90°…

Порядок монтажа

Порядок действий при монтаже:

  • слить воду из радиатора, отсоединить от системы. Если у вас однотрубная система теплоснабжения и подключения радиаторов и работа выполняется в отопительный сезон, то следует установить байпас;
  • терморегулятор вкручивается в ту пробку, через которую в радиатор подается теплоноситель, и замещает кран для подключения батареи;
  • стрелка на корпуса регулятора должна совпадать с направление тока воды в системе отопления;
  • радиатор устанавливается на место – вместо крана для подключения батареи необходимо припаять к системе отопления МРН и уголок (отвод);
  • радиатор заполняется водой, проверяется на герметичность, стравливается воздух через краник Маевского;
  • проводится настройка терморегулятора.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

  • краны;
  • вентили (клапаны);
  • задвижки;
  • заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

  • корпус;
  • запорный элемент;
  • рукоять;
  • набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

  • типу запорного элемента;
  • методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

  • шар. В соответствие с этим кран носит название шаровой (рисунок выше);
  • конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

  • фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
  • методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

  • диаметр условного прохода (DN);
  • условное давление, на которое рассчитано устройство (РN);
  • материал, примененный для изготовления крана;
  • предприятие-изготовитель;
  • дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

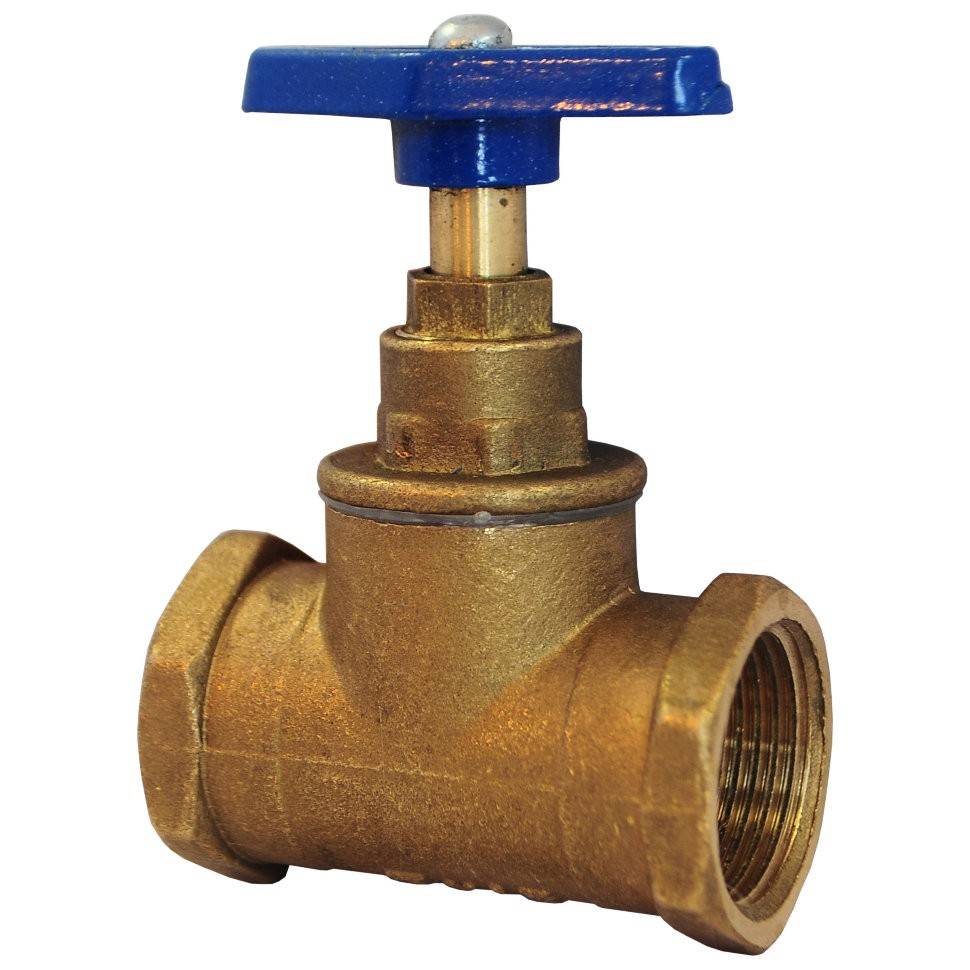

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

  • маховиком (ручное управление);
  • электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

  • условное обозначение модели устройства;
  • проход;
  • обозначение типа присоединения к трубопроводу;
  • давление;
  • материал исполнения;
  • климатическое исполнение;
  • документ, на основании которого вентиль изготовлен.

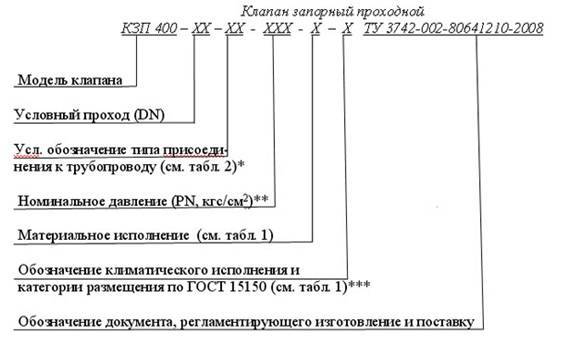

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

  • простота обслуживания и конструкции;
  • небольшие размеры;
  • малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

  • стали;
  • чугуна;
  • цветных металлов и сплавов из них.

Управление задвижками происходит:

  • ручным способом (вращением рукояти);
  • электроприводом;
  • гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

  • вид и наименование устройства;
  • условный рабочий диаметр;
  • максимальное давление в системе;
  • тип привода;
  • положение устройства в рабочем состоянии;
  • категорию размещения;
  • климатическое исполнение;
  • тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

  • маховиком, приводящим в действие ось вращения (ручное управление);
  • гидроприводом;
  • электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

  • методом сварки;
  • фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Область применения запорной арматуры

Запорная арматура предназначена:

  1. для трубопроводов, подводящих к жилым, бытовым и промышленным помещениям газ или воду и отводящих канализационные стоки. Это самая широкая сфера применения запорных устройств;
  2. для трубопроводов, в которых проходят агрессивные вещества. Устройства для химической и нефтегазовой отрасли отчаются более высокой герметичностью и коррозийной устойчивостью;
  3. бытовых сетей водоснабжения, теплоснабжения и канализации. Арматура, устанавливаемая на частных сетях, отличается небольшими размерами и простотой управления.

На трубопровод можно устанавливать только ту арматуру, которая предназначается именно для этого вида.

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура — один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей

Существуют особые параметры, на которые следует обращать внимание при покупке

Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
От уровня регулировки зависит точность

Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости.
Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции.

Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем

Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.

Типы кранов отопления

Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:

  • шаровые;
  • штоковые.

Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.

Пример шарового крана с разъемным соединением

Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.

Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.

Задвижки отопления

Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.

«Урбитерм» предлагает покупателям следующие виды запорно-регулирующей продукции итальянской компании RBM – ведущего в Европе производителя данного вида продукции:

1. Распределительные коллекторы RBM, в частности, распределительные гребенки с расходомерами для радиаторов и комплектующие к ним. Коллекторы данного типа применяются для наполнения контуров, которые работают при низких температурах в системах «Теплый пол» (для отопления и охлаждения); в обратимых системах «Отопление-охлаждение»; в системах отопления радиаторного типа.

2. Компоненты для систем водоснабжения и отопления RBM. Данный ассортимент продукции включает автоматический подпиточный и предохранительные клапаны ( с манометром и без), разнотипные шаровые латунные краны, редуктор давления, фильтры разных видов. Вся продукция соответствует техническим нормативам и нормам безопасности в соответствии с белорусским законодательством.

Продукция компании «Урбитерм» — качество и надежность отопительных и водоснабжающих систем!

Демонтаж старого радиатора и фиксация крепления

Если отопительная система создается в новом доме, то сразу нужно приступить к разметке мест фиксации кронштейнов. Если жильё старое, то придется выполнить демонтаж.

Его просто делать, когда на вводной и выводной трубе имеется запорная арматура (шаровой или запорный кран). Их перекрывают и откручивают батарею. Если их нет, нужно перекрывать стояк и спускать воду.

Бывает так, что перекрывают и спускают воду не из того стояка, что нужно. Тогда при резке труб (если планируется их заменить) или во время откручивании гаек можно наткнуться на сложности. Первая ситуация может быть опасна, поскольку труба режется болгаркой, подключенной к электросети. Контакт воды с электричеством завершается печальными последствиями. Поэтому перед резкой в отводной трубе стоит сделать отверстие автогеном.Нужно запастись емкостью для сбора воды.

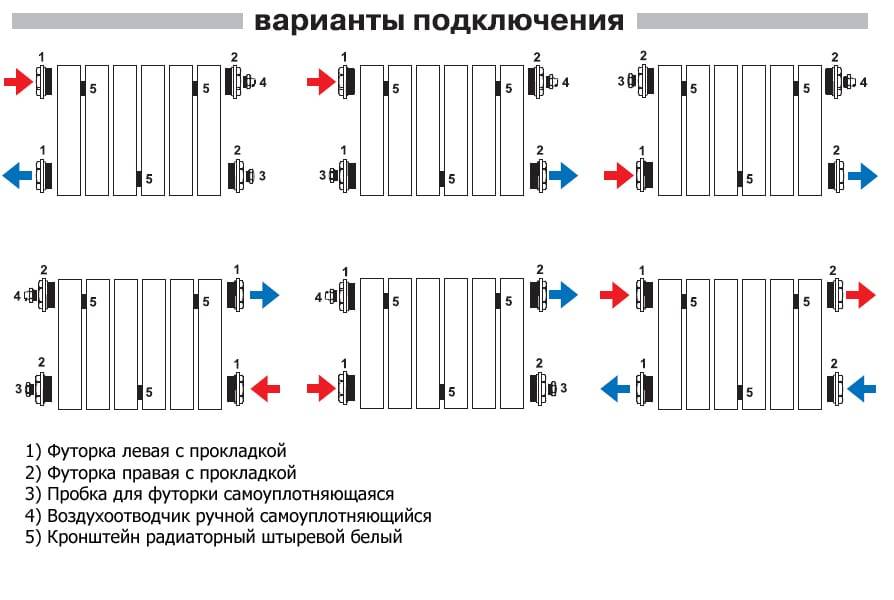

В случае установки нового радиатора нужно изменять положение подходящих труб. Они должны находиться напротив контуров. Их ставят под наклоном. При этом вводную трубу наклоняют к радиатору, а отводную – от него. Расстояние между ними у радиатора должно быть меньше, чем возле стояка. Благодаря этому воздух сможет легко попадать и выходить из радиатора. Завоздушенность батареи будет минимальной.

Кронштейны обычно фиксируют на болтах, закрепленных в дюбелях. Для них в стене сверлят отверстия. Кронштейны бывают:

  1. Настенными.
  2. Напольными.

Большинство из настенных не могут изменять высоту. Есть такие, которые состоят из основания, подвижной части и болта. Вращая болтом, можно поднимать подвижную часть вверх или опускать вниз. Изогнутый конец кронштейна должен находиться так, чтобы заходил между секций батареи (когда осуществляется установка батарей секционных). Панельные радиаторы имеют специальные крепления, и именно в них должны входить кронштейны.

Напольные кронштейны также могут быть фиксированными и подвижными.

Настенные кронштейны выставляют так, чтобы они находились на одной горизонтальной линии. Горизонтальность проверяют уровнем.
