Способы крепления различных видов радиаторов отопления

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов

Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них

Свойства труб из полипропилена

Как известно, полипропиленовые трубы имеют определенные ограничения по эксплуатации. Рабочее давление в такой системе не должно превышать 20-25 кгс/см2, при температуре не более + 95 градусов. Когда происходит нагревание трубы на 50 градусов, полипропиленовое изделие способно удлиняться на 6,5 мм/1 м.п. При достижении максимально возможного нагрева такой трубы (+95 градусов), параметр допустимого давления снижается до 6-7 кгс/см. Если перевести приведенные цифровые показатели на язык простого обывателя, то вывод будет таков: соединение радиатора с полипропиленовой трубой возможно исключительно в системах отопления автономного типа.

Хотя показатели штатных параметров ЦО (4 — 6 кгс/см2, 50 — 95С) вроде и подходят для этого материала, однако реальность обычно совсем другая. Как правило, в процессе эксплуатации центрального отопления приходится сталкиваться с нарушениями условий, указанных в ГОСТах и СНиПах. К примеру, если на улице температура опускается очень низко, элеваторный узел запускается без сопла, при заглушенном подсосе. В таком случае отопительный контур питается теплоносителем непосредственно с основной магистрали, где рабочая температура может подниматься до +150 градусов.

Кроме того, в случае гидроудара внутреннее давление в системе может прыгать до 25 — 30 кгс/см2. Причиной такого явления обычно выступает слишком быстрое заполнение системы теплоносителем. Кроме того, полипропилен обладает еще несколькими специфическими особенностями. По причине слишком большого показателя удлинения при нагревании в случае прокладки прямых участков отопления внушительной длины, используются специальные компенсаторы в виде изгибов труб. Это заметно снижает риск аварийных последствий при деформациях.

Еще один способов избежать удлинения – применить армированные трубы, который характеризуются уменьшенным коэффициентом температурного расширения:

• 3 мм/1 м.п./50С. В случае использования в качестве армирования рубленного стекловолокна (фибры).
• 1,5 мм/1 м.п./50С. Когда полипропилен армируют алюминиевой фольгой.

В случае применения фитинга нужно обязательно зачищать фольгу по месту стыковки, иначе труба может расслоится. Виной этому – электрохимическая коррозия алюминия по ходу эксплуатации.

Виды крепежа

Выбирая крепеж для радиаторов, нужно ориентироваться на модель конвектора. Кронштейны позволяют качественно зафиксировать нагревательный элемент в требуемом месте. Чтобы произвести крепление для радиаторов отопления, настенные держатели подойдут лучше всего. Напольные крепления используются в качестве дополнительных, реже – основных. Такие кронштейны понадобятся тогда, когда ниша не подходит для установки батареи или дизайнерские идеи требуют подобного воплощения.

Настенный

Конвекторы, установленные под окном, не дают холодному воздуху, просачивающемуся сквозь остекление, попасть в комнату. Прежде чем производить крепление радиатора на стену, стоит убедиться, что крепеж подходит для монтажа и включает такие детали:

• анкерные фиксаторы разной длины;
• держатели, которые могут регулироваться по высоте, тем самым помогая скрывать различные дефекты поверхностей. Например, крепеж из стали с регулировкой способствует более быстрому монтажу чугунных радиаторов отопления к стене. Крепление позволяет менять положение батареи по горизонтали и вертикали, корректировать возможные зазоры со стеной;
• держатели с прорезиненными поверхностями для лучшей изоляции посторонних шумов;
• угловые крепежи, используемые в установке маленьких легких батарей.

Крюки

Для стальных радиаторов отопления подойдет крепление в виде металлического уголка. Одна его часть крепится к стене, другая оснащена крючками для дальнейшей фиксации отопительного элемента. Чтобы зафиксировать чугунные батареи, используют крюки, поставляющиеся в комплекте с дюбелями. Как правило, фиксатор заглубляется в стену примерно на 100–150 мм.

Если выполняется установка чугунных приборов с большим количеством секций, то одними крюками не обойтись. Стоит усилить конструкцию напольными креплениями.

Кронштейны

Крепление чугунных радиаторов к стене – самый трудоемкий процесс из-за их большой массы. Несмотря на это, они отлично удерживаются при помощи специальных кронштейнов или гнутых штырей. Высокие качественные показатели достигаются за счет использования усиленного сплава металла, отмечающегося в прайсах как «усиленный». Учитывать нужно то, что крепеж для радиаторов отопления к стене требуется определенного размера, потому что секции с разной глубиной должны быть одинаково удалены от стены на расстояние не меньше 30 мм. Поэтому кронштейн должен быть больше отопительного элемента на длину рекомендуемого отступа.

Напольные

Установка отопительных элементов на полу имеет ряд положительных моментов:

• происходит быстро;
• можно зафиксировать любой конвектор, от самого легкого до самого тяжелого;
• конструкция будет более устойчивой и надежной.

Особых отличий между настенной и напольной фиксацией не существует. Просто нужно знать, что во время установки на деревянный пол все-таки лучше воспользоваться дополнительным настенным кронштейном.

Если использовать напольное крепление для алюминиевых радиаторов, то батарею можно установить даже рядом со стеной из газобетона и подобных ему материалов.

Стойка для крепления радиатора оформлена в виде металлической ножки. Она изготавливается в виде двух вариантов – обычная либо с механизмом, позволяющим регулировать высоту. По-разному сделаны дуги сверху, которые предназначены для фиксации секций в упоре. Одни выполнены в виде сплошной стальной проволоки, другие в виде цепи с подвижными звеньями.

Крепления для стальных радиаторов

Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.

Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.

Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.

Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

Особенности монтажа

Расположение. Радиатор чаще всего устанавливается под окнами.

Особое внимание следует обратить на расстояние от радиатора до пола, окон, стены, чтобы после установки тепловая энергия уходила на обогрев воздуха в помещении. Оптимальным считается следующее расположение:

Оптимальным считается следующее расположение:

• От пола – 10-15 см;
• От подоконника – 6-10 см;
• От стены – 3-5 см.

Примечание! Количество кронштейнов для крепления радиатора зависит от массы, размера отопительного прибора и материала из которого он выполнен. Большее количество держателей не только защищает от провисания батарею, но и увеличивает безопасность и срок службы радиатора.

На малую батарею (до 8-10 секций) устанавливается два верхних и один нижний держатель. Если число секций увеличивается – на каждый фрагмент добавляется еще один верхний и нижний кронштейн. Фрагмент батареи рассчитывается в зависимости от материала:

• чугунный фрагмент равен 6-7 секциям;
• фрагмент батареи из более легких материалов (алюминий, сталь) может достигать 10 секций.

Кронштейн с дюбелем. Стоимость 119 руб.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Типы обвязки радиаторов для разных систем отопления

При нижнем подключении батарей выбора нет, производитель дает рекомендации привязки трубопровода подачи и обратки, их нужно выполнять. Чтобы выполнить нижнее соединение, то нужен клапан радиаторный для подключения снизу. Это деталь с фитингами, размещенными параллельно на расстоянии, равном посадочному месту стандартной панельной стальной батареи и перемычкой между фитингами. Также внутри вводов уже есть шаровой кран или вентиль для регуляции потока теплоносителя и полного перекрытия подачи воды.

Кроме нижнего есть еще варианты седельного, одностороннего и диагонального подключения. Односторонний способ чаще всего применяется в квартирах и различается на 1-но или 2-х трубный тип присоединения.

Чтобы выполнить обвязку, пригодятся советы профессионалов:

1. Если осуществляется обвязка стальными элементами на сгонах, нужны 2 шаровых крана, 2 тройника, 2 сгона (с двусторонней наружной резьбой). Резьбовые стыки следует уплотнить подмоткой или фум-лентой, покрыть герметизирующей пастой. Подмотки нужно столько, чтобы соединение было плотным, слишком много наматывать не рекомендуется, особенно если это чугунные батареи.
2. Однотрубную систему дополняют байпасом, чтобы была возможность отключить отопление. Чтобы не перекрыть циркуляцию теплоносителя по стояку, кран на байпас не ставится.
3. Для двухтрубной системы байпас не нужен, тут в верхнюю зону батареи присоединяется труба подачи, а в нижнюю точку – трубопровод обратки. Кран Маевского ставится всегда.
4. При обвязке по диагональной схеме при нижней разводке подающий трубопровод присоединяется к верхней точке батареи с одной стороны, труба обратки – в нижнюю точку с противоположной стороны радиатора.
5. Седельное подключение с нижней разводкой в однотрубной системе осуществляется как с байпасом, так и без него. Если нет байпаса, краны не устанавливаются, батареи можно снять без отключения с применением временной перемычки – это кусок трубы с резьбой на обоих концах. В квартирах седельное подключение не применяется, потери тепла при вертикальной разводке могут достигать 15%.

голоса

Рейтинг статьи

Инструкция по установке радиаторов отопления

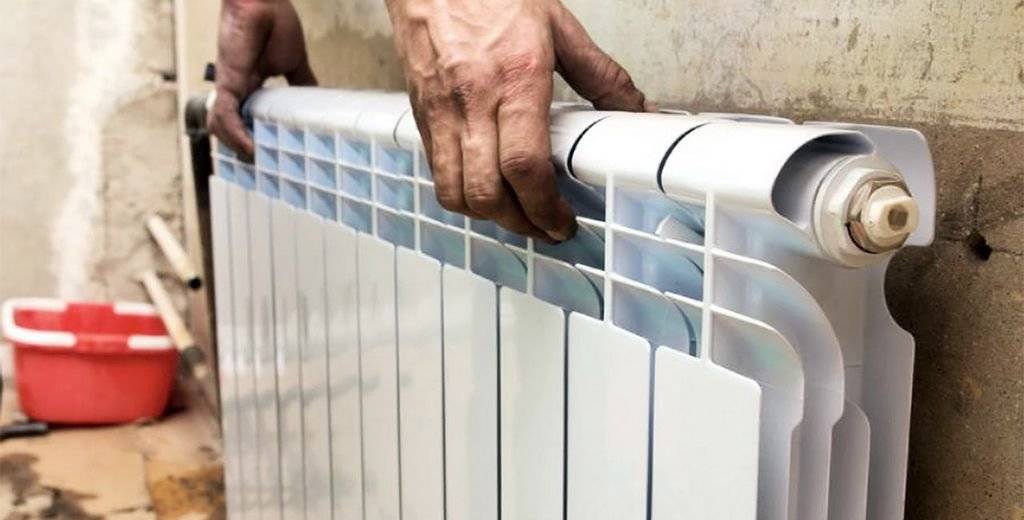

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

• подбирают два кронштейна, которые подходят для данного веса батареи;
• на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
• выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
• на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
• на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Как крепить радиаторы

Различные типы кронштейнов для крепления отопительных радиаторов к стене

Наиболее подходящий метод крепления для батарей (радиаторов) отопления выбирают соответственно их размеру и весу, а также месту, где предполагается их установить. Чаще всего радиатор крепят к стене под окном, однако иногда возникает необходимость крепить его к полу. В зависимости от этого используют необходимый тип крепежа — для настенного или напольного варианта установки.

Непосредственно перед установкой радиатора желательно его полностью подготовить: при необходимости покрасить, установить кран Маевского, терморегулятор и заглушку.

Крепление радиатора к стене

Для выполнения работ по установке батареи понадобится:

• несколько кронштейнов (их количество зависит от длины батареи), и такое же число дюбелей для них;
• перфоратор с соответствующим материалу стены сверлом;
• ватерпас, рулетка, метровая линейка.

Кронштейны для радиаторов отопления должны соответствовать виду металла, из которого изготовлено отопительное оборудование — чугун, сталь или алюминий.

Чугунные батареи среди всех типов отопительных приборов являются наиболее тяжелыми. Поэтому при их монтаже используют крепления для радиаторов отопления чугунных, обладающие достаточной прочностью, чтобы выдержать такой большой вес. Кроме того, кронштейны для чугунных радиаторов позволяют регулировать расстояние до стены.

Крепеж для биметаллических радиаторов должен быть не менее прочным, чем для чугунных. Хотя сами по себе батареи такого типа не слишком тяжелые, но при большом числе секций они могут создавать серьезную нагрузку на стену.

Монтаж батарей из алюминия гораздо проще, поскольку они более легкие. Для их установки применяют кронштейны для крепления алюминиевых радиаторов отопления, которые имеют фиксированную длину.

Рекомендуемые параметры для установки радиатора и его крепления:

• высота над полом — 100-120 мм;
• высота под краем подоконника —80-100 мм;
• расстояние от стены — 20-50 мм.

Кронштейн для крепления алюминиевого радиатора отопления

Кроме того, если схема разводки труб предполагает подачу теплоносителя сверху, тогда нужно обеспечить небольшой уклон радиатора, чтобы в нем не скапливались пузырьки воздуха.

Количество точек опоры определяют в зависимости от типа батареи и ее размера. К примеру, для радиатора из чугуна, число секций которого не превышает шести, достаточно установить в стене два крепления для чугунных радиаторов отопления сверху и еще один кронштейн снизу. Для более габаритных батарей придется увеличить число кронштейнов —  в расчете по одному на каждые три секции.

Количество кронштейнов для крепления алюминиевых радиаторов отопления также должно соответствовать числу секций: 3 кронштейна, если число секций менее восьми и 4–5 кронштейнов при большем количестве секций.

Порядок действий при установке и креплении радиаторной батареи:

• Стену предварительно штукатурят и, если нужно, оклеивают обоями;
• Размечают на стене места под кронштейны, чтобы их крюки соответствовали промежуткам между секциями радиатора;
• В отмеченных местах сверлят отверстия, вставляют в них дюбели, и затем вкручивают кронштейны;
• Проверяют, чтобы все крюки кронштейнов были на одной линии;
• Навешивают радиатор на кронштейны и слегка нажимают на него, чтобы проверить, правильно ли он сел и нет ли люфта;
• Проверяют горизонтальный уровень, и в случае перекоса приподнимают одну сторону радиатора, подложив прокладки соответствующей толщины в местах его соприкосновения с кронштейнами;
• После окончательного выравнивания радиатора подсоединяют к нему трубы и герметизируют соединения.

Напольное крепление радиаторов

Крепление радиатора отопления к полу может быть обусловлено конструкционными особенностями помещения: слишком большие размеры окон вынуждают ставить отопительные батареи на ножки или на особый напольный постамент. При напольном варианте установки радиаторов отдают предпочтение алюминиевым изделиям, как наиболее легким и эстетически привлекательным.

Процесс крепления к полу радиаторов отопления не сильно отличается от настенного варианта. Для этого необходимо:

• приобрести соответствующие кронштейны для крепления алюминиевых радиаторов отопления к поверхности пола;
• разметить на полу место под каждый кронштейн;
• просверлить отверстия и смонтировать крепления для отопительной батареи;

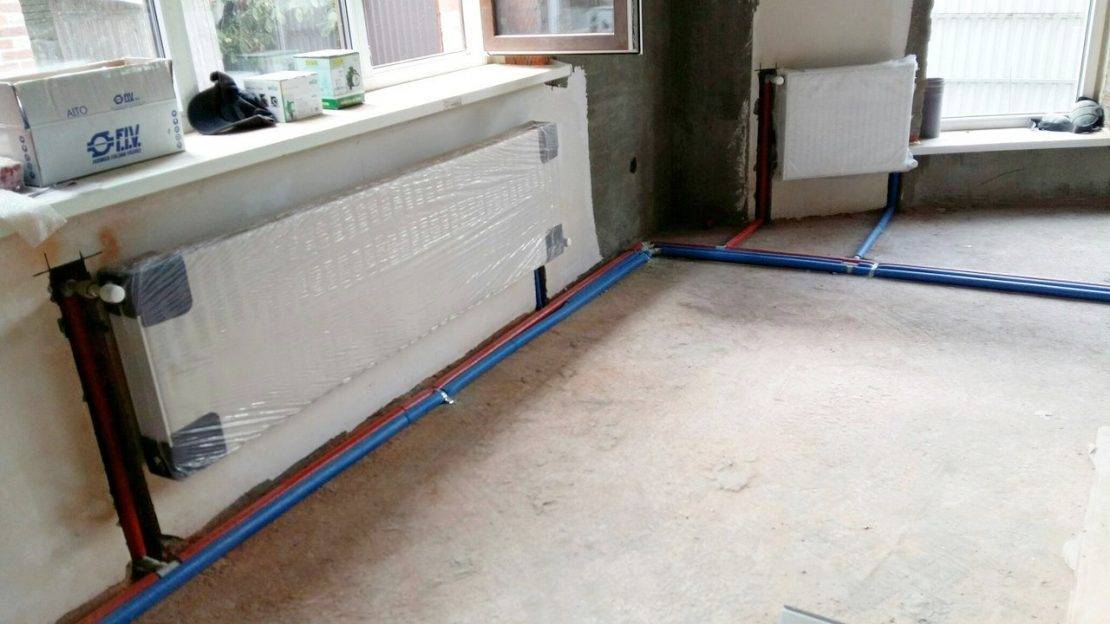

• установить радиатор и подсоединить к нему трубы.
