Организация видеонаблюдения на IP камерах

Содержание проекта системы видеонаблюдения

Комплектация проектно-сметной документации может быть разнообразна, но основными должны быть следующие разделы.

Титульный лист, где указаны данные об объекте, заказчике и исполнителе.

Ведомость проекта – план, где указываются все пункты составляющие документацию.

Пояснительная записка, где дается подробное описание объекта, перечень и технические характеристики оборудования, объяснение, почему именно это оборудование выбрано и будет установлено в соответствующих точках объекта.

Комплект схем и чертежей, указывающих точки монтажа камер и размещения записывающего устройства. Схемы разводки передающих кабелей и подводки кабелей питания.

Кабельный журнал – в нем указывается длинна и сечение кабелей, используемых для прокладки в сетях.

Спецификация – таблица, где указывается тип, маркировка и количество используемых материалов и устройств.

Тип исполнения ip видеокамер?

Сетевые видеокамеры имеют различное исполнение, которое соответствует любому критерию выбора. Рассмотрим типы ip видеокамер:

Корпусные видеокамеры. Такие видеокамеры предназначены для установки вне помещения в специальный гермо-кожух. Хочется отметить, что производителей выпускающих данные решения с каждым днем все меньше. Сегодня все производители систем видеонаблюдения стараются облегчить процесс установки и позиционирования видеокамеры, поэтому создаются различные цилиндрические уличные видеокамеры, защищенные от влияния внешней среды.

Корпусные компактные видеокамеры (мультимедийные). Этот тип применим только для установки внутри помещения. Отличное решение для офиса или квартиры. Такие видеокамеры еще называют мультимедийными, так как они имеют встроенный микрофон и разъем под флэш карту.

Купольные видеокамеры. Обычно купольные видеокамеры монтируются внутри помещения, так как рабочий диапазон температур внутренней видеокамеры составляет от + 10 до +50 °с, реже можно встретить и уличные купольные видеокамеры, которые как правило обладают железным корпусом и встроенным обогревателем. Идеальное место монтажа купольной видеокамеры считается потолок, но и на стене смонтировать и отрегулировать не составит большого труда, если устройство не имеет вариофакальный объектив.

Поворотные видеокамеры(PTZ). Данные видеокамеры применяются на местах, которым необходим постоянный мониторинг и тщательное слежение за объектом. PTZ видеокамера может менять угол и сцену обзора, производить зумирование, но  следует понимать, что все эти действия производятся не в автоматическом режиме, а с помощью оператора, управляющим устройством при помощи ptz пульта или удаленно через сms клиент. В автоматическом режиме ptz видеокамера способна вести патрулирование по заранее заданным точкам. Поворотная видеокамера стоит гораздо дороже любой другой видеокамеры, более дорога в обслуживании, так что в большинстве случаев стоит сто раз подумать, что будет лучше установить одну ptz видеокамеру или 5 обычных за эти же деньги.

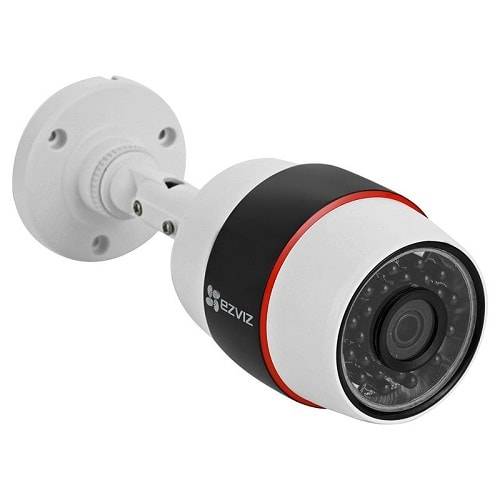

Цилиндрические видеокамеры. Такие видеокамеры выполнены в уличном корпусе, напоминающий цилиндр. Установка возможна как на улице так и внутри помещения. Установка камеры цилиндрического типа возможна, как на потолке так и на стене. Цилиндрические видеокамеры это лучшее и самое удобное решение для рядового покупателя, решившего организовать уличное видеонаблюдение.

Как построить IP видеонаблюдение?

Меняться будет только количество камер, емкость жестких дисков компьютеров и мощность серверов для обработки и хранения данных, а также параметры локальной вычислительной сети, достаточные для прохождения сигнала.

Так, при большом количестве видеорегистраторов, включенных в схему, пропускная способность от коммутатора до сервера может возрастать до 1 гигабита в секунду.

Кроме того, рекомендуется разбить локальную сеть на подсети, разделив сбор видеоинформации и ее выдачу, чтобы снизить нагрузку на сетевые порты.

Итак, первыми в цепочке находятся сами видеорегистраторы, подключенные к локальной вычислительной сети. Наибольшую популярность имеют гибридные сети, использующие как ip камеры, в том числе, поворотные, так и аналоговые, подключенные к ЛВС через ip видеосервер.

Обработанные пакеты данных далее поступают на сервер, где хранится архив информации и находится рабочее место оператора с монитором, на котором события транслируются в режиме on-line. Это локальная сеть – Ethernet

Устройства поддерживают связь с Интернетом через точки доступа, оснащенные радиоантеннами. При организации видеонаблюдения число точек доступа выбирают в соответствии с числом видеокамер. О Wi-Fi видеонаблюдении читайте тут.

Кроме того, после обработки ЛВС, через маршрутизатор и межсетовой экран, фильтрующий сетевые пакеты в соответствии с поставленными задачами, сигнал может попадать и в интернет. При этом появляется возможность доступа к нему с удаленного рабочего места, при помощи компьютера, или любого устройства, оснащенного выходом в сеть.

Именно эта функция делает организацию видеонаблюдения через интернет таким востребованным видом визуального контроля. Благодаря этому, топ-менеджер или собственник бизнеса имеет возможность, где бы он ни находился, увидеть любой участок офиса или торгового зала, где установлены видеорегистраторы и, в случае необходимости, вмешаться в производственный процесс.

Как работают IP камеры видеонаблюдения

Cетевая или камера видеонаблюдения IP — видеокамера, передающая поток данных в цифровом формате, используя сети Ethernet, TokenRing, протокол IP.

Принцип построения IP-видеонаблюдения идентичен компьютерной локальной сети с использованием роутеров, маршрутизаторов, связи посредством кабеля или WI-FI.

Прибор представляет собой сетевое устройство с отдельным IP-адресом, веб-интерфейсом. Это мини-компьютер, выполняющий узконаправленную работу – принятие видео-, аудиосигнала, сжатия данных посредством программных методов (видеокодеков), передачи их на приемник.

Камера передает информацию сразу только в интернет или одновременно на автономный регистратор, компьютер. Она не зависит от стационарного пункта наблюдения. Информация передается посредством сетевого кабеля или WI-FI. Устройство запитывается электросетью посредством блоков питания или автономными встроенными аккумуляторами.

Прибор также работает с PoE: питание поступает вместе с информацией через специальный кабель — витую пару. Считывание данных возможно где угодно на планете, там, где обеспечен доступ к Сети.

Описываемый прибор относят к разновидности веб-камер. Но он усовершенствованный и приспособленный для визуального наблюдения, записи и передачи видео, звука (см. Камера видеонаблюдения с записью). Это цельное, автономное, сетевое устройство.

Данные матрицы изображения сжимаются несколькими способами: покадрово (MJPG) или потоково (MPEG-4, H.264). Некоторые камеры передают несжатую информацию. В IP-видеофиксаторах используются транспортные сетевые протоколы TCP, UDP.

Элементы сети:

  • камеры (одна или сеть);
  • роутеры (точки доступа);
  • отдельный IP-видеорегистратор;
  • приемник сигнала, он же пульт управления и регулировки: компьютер, смартфон, планшет;
  • блоки питания (импульсные или обычные);
  • реле для управления внешними приборами (электрозамками, освещением).

Механизм работы IP-камеры следующий. Одно или несколько устройств подключается сетевым кабелем или по WI-FI к компьютеру с соответственными программными средствами под него. Создается сеть наподобие локальной компьютерной.

Настраивается роутер. Для камеры прописываются сетевые значения: IP-адрес, DNS, параметры подсети. После этого компьютер «узнает» прибор — на экране появляется передаваемое изображение.

Посредством специальных драйверов камера настраивается, задается режим активации, съемки, записи, просмотра онлайн.

Пример готового комплекта видеонаблюдения с IP-устройствами:

  • наружная и внутренняя видеокамера;
  • сетевые кабели;
  • IP-видеорегистратор;
  • крепежные элементы;
  • жесткий диск (продаются комплекты и без него);
  • блоки питания.

Подключение IP-камеры своими руками

Для начала следует заметить, что легче всего собственноручно подключить камеру наблюдения в квартире, это не займёт много времени и затрат. Сложнее и дороже будет установить прибор для охраны загородного дома, коммерческого здания и т.д.

Схема IP видеонаблюдения.

Для самостоятельной установки, вам понадобятся:

  • камера;
  • сервер (компьютер или ноутбук);
  • роутер.

Для того чтобы ваша система видеонаблюдения начала работать, необходимо соединить все её компоненты друг с другом:

  1. Установите камеру в место её постоянного пребывания, так, чтобы вы могли видеть необходимые участки.
  2. Соединить её с роутером, воспользовавшись IP-адресом, логином и паролем, указанными на упаковке.
  3. Подключите камеру к серверу: с помощью кабеля соедините камеру и компьютер, в поисковой строке любого браузера вводите тот же IP-адрес камеры, в открывшемся окне настроек выберите подраздел сетевых настроек, а в строке «IP-адрес» — опцию «получать автоматически».
  4. Нужно узнать номер порта, который устройство использует для входящего соединения (зачастую это порт 80).
  5. Установите логин и пароль, с помощью которых можно будет заходить в сетевой интерфейс камеры. Отключите шнур, соединяющий камеру с сервером.

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

Принцип работы IP-камеры

IP камера – современное устройство, совместившее в себе видеосъёмку, оцифровку информации и передачу данных по кабельной или беспроводной сети.

Принцип работы следующий:

  1. Световой поток попадает на матрицу CDD.
  2. ПЗС матрица преобразует сигнал в электрический.
  3. Видеозахват обрабатывает аналоговую информацию и переводит её в цифровую.
  4. Компрессионный блок производит необходимое форматирование видео, подготавливая его для сетевой передачи.
  5. Центральный процессор выводит сжатый видеосигнал.
  6. Передача видеоизображения происходит через Интернет.

Флэш-память и ОЗУ позволяют хранить резервные копии, дополнительно проводить буферизацию видео и временно сохранять данные.

IP прибор наблюдения может функционировать по уже имеющейся локальной сети – подходит для небольших объемов информации. Либо по вновь созданным интернет каналам – целесообразно для разветвлённого охранного комплекса, состоящего из 10 и более камер. Распространено подключение по wi-fi и другим беспроводным сетям, в том числе – радиорелейным каналам (для удалённого видеонаблюдения серьёзных промышленных и коммерческих объектов)

Преимущества

  • Видеоинформация не нуждается в дополнительной обработке.
  • Подключение по локальной сети обеспечивает неограниченную удалённость.
  • Не требует установки дополнительного оборудования.
  • Расширение системы без формирования соединительных систем – беспроводная связь.
  • Просмотр информации на любом ПК с выходом в интернет.
  • Высокое качество изображения в формате HD.
  • Стабильный уровень сигнала, не чувствителен к электромагнитным помехам.

Недостатки

  • Высокое качество изображения требует больших объёмов внутренних флэш-накопителей, для сохранения и архивирования данных.
  •  Сжатие видеопотока приводит к задержкам изображения на 2-3 секунды.
  • Зависимость от интернета сети. Сбой соединения приведёт к остановке работы системы видеонаблюдения.
  • Установка программного обеспечения, сложные настройки.
  • Высокая стоимость оборудования и обслуживания.

Популярные марки и производители

Лидерами проектирования и реализации систем цифрового видеонаблюдения являются компании – Honeywell Security (США), Bosch Security Systems (Германия). Продукция стабильно пользуется популярностью и высоким спросом.

Зарекомендовали себя надёжными производителями систем ip-видеонаблюдения: Fermax, Vivotek, Yoko Technology, Kocom, Commax, Everfocus Electronics, Avtech, CNB Technology, Tamron (Commercial & Industrial), Axis Communications, Samsung Techwin, Hikvision Digital Technology. У всех компаний развитая международная сеть. Представительства есть во многих странах. Это обеспечивает предоставление официальной гарантии и наличие необходимых комплектующих деталей.

Лишнего представления не требуют такие гиганты производства охранных систем как Panasonic и SONY. Японские марки много десятилетий удерживают лидирующие позиции в рейтингах популярности. SONY поставляет свои матрицы чуть ли не всем производителям видеокамер, а Panasonic является очень популярной маркой сектора высокобюджетных охранных концепций.

Зачем вводить видеонаблюдение на производстве?

Установка системы видеонаблюдения на предприятии, в зависимости от его профиля, может преследовать сразу несколько целей:

  • Обеспечение безопасности;
  • Контроль производственных, складских и офисных помещений;
  • Наблюдение за персоналом;
  • Контроль за соблюдениями норм пожарной и санитарной безопасности.

Обеспечение безопасности подразумевает установку видеокамер не только в производственных, а также других помещениях, но и оборудование периметра и всей территории средствами видеонаблюдения. Контроль над функционированием системы возлагается на службу охраны учреждения. Наблюдение за персоналом осуществляется с целью укрепления производственной дисциплины и эффективного использования рабочего времени. Камеры, установленные в служебных помещениях, могут быть подключены к монитору находящемуся у руководителя предприятия.

Если предприятие производит материальные ценности, то под особым контролем должны находиться места фасовки, упаковки и отгрузки готовой продукции, а так же все въездные ворота и места прохода персонала. В торговых залах магазинов видеокамеры устанавливаются таким образом, чтобы все прилавки с товарами и рабочие места кассиров находились под контролем. Поскольку каждое предприятие или учреждение имеет свою специфику, вопрос о целесообразности установки видеонаблюдения должен решаться специалистами соответствующих служб. Они так же дадут рекомендации по оптимальной конфигурации системы видеонаблюдения.

Достоинства IP камер видеонаблюдения

Высокая детализация и разрешение IP-устройств — от 640х480 до 1280х1024, 1600х1200, 2560х1920 — недоступные для аналоговых приборов. Один IP-видеофиксатор с матрицей 2 Mп, по углу обзора, заменяет 4 нецифровых устройства.

Сигнал IP камер не искажается в отличие от аналоговых приборов, так как он передается в цифровом формате. Информация дополнительно защищена, если используется беспроводная связь WI-FI. Она хранится в интернете, что исключает потерю данных.

Изделие оснащается отдельным веб-интерфейсом. Посредством его изображение настраивают подобно привычному плееру с виртуальными ползунками для проигрывания видео на компьютере.

Устройство способно отображать и следить за быстро движущимися объектами. Оно не зависит от стационарного пульта управления. Камерой управляют даже через смартфон в любой точке планеты с доступом к интернету.

Неоспоримое преимущество: дешевизна интернет-траффика (в отличие от видеоприборов GSM, 3G), приемлемая стоимость оборудования при образцовом качестве обрабатываемой информации.

ОБОРУДОВАНИЕ ДЛЯ ОРГАНИЗАЦИИ IP ВИДЕОНАБЛЮДЕНИЯ

Минимально в состав сетевой системы наблюдения входят:

  • видеокамеры;
  • сетевые коммутаторы;
  • регистратор или видеосервер;
  • монитор.

Это “классический” комплект оборудования. В зависимости от решаемых задач он может варьироваться. Например, для удаленного видеоконтроля одной точки, например, на даче бывает достаточно одной камеры с поддержкой интернет соединения.

Для просмотра изображений мегапиксельных разрешений вычислительных мощностей регистратора не хватает. Поэтому дополнительно устанавливается рабочая станция оператора, задачей которой является декодирование видеопотоков. При необходимости вывода изображений на мониторы в режиме ONLINE используются декодеры.

Существуют IP камеры с дополнительными аналоговыми выходами. Это позволяет, помимо работы в составе сети вывести изображение от видеокамеры непосредственно на монитор, например, на посту охраны.

Есть видеорегистраторы с несколькими входами, к каждому из которых подключается своя телекамера. При этом не нужны коммутаторы. При таком построении теряется возможность наращивания количества каналов видеоконтроля без приобретения дополнительного регистратора.

ПРИМЕНЯЕМЫЕ СТАНДАРТЫ СЖАТИЯ ИЗОБРАЖЕНИЯ

На сегодняшний день основными стандартами, используемыми при организации IP видеонаблюдения являются:

  • MJPEG;
  • H.264.

Первый для декодирования не требует высоких вычислительных мощностей. Однако объем MJPEG потока более чем втрое выше при использовании стандарта H.264. Это нагружает сеть и требует большого объема памяти для хранения видеоархива.

Для второго режима сжатия указанные достоинства и недостатки меняются местами.

Возможны комбинированные варианты, при которых один формат используется для записи, другой – для воспроизведения. Но нужна камера, способная формировать одновременно два потока и ПО, способное их обрабатывать.

Все зависит от стоящих задач. Большинство крупных систем IP видеонаблюдения сложнее аналоговых в подборе компонентов, настройке, обслуживании. Они однозначно дороже. Неподготовленному человеку самостоятельно разобраться в этом тяжело.

Подключить же несколько камер к домашнему компьютеру проблем не составляет, но это ощутимых преимуществ перед аналоговыми исполнениями не даст.

Реально преимущества IP видеонаблюдения начинают проявляться при работе с несколькими десятками и более камер в системе.

Схема подключения ip видеонаблюдения.

Последним барьером для полного перехода систем видеонаблюдения на системы, в основе которых лежат исключительно цифровые технологии, остался коаксиальный кабель, соединяющий видеокамеры и цифровой видеорегистратор. Компоненты современных цифровых систем (ip-камеры и видеосерверы) устанавливают между собой связь через обычные компьютерные сети или интернет (в том числе, используя беспроводные технологии). По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.

Для установления связи между компонентами цифровых систем в последнее время применяется витая пара. В камере наблюдения устанавливается передатчик изображения, а в видеорегистраторе-приемник. При помощи связи между ними по витой паре происходит прием-передача видеоизображения. Подобная система связи позволяет организовывать высококачественное видеонаблюдение на расстояниях до 3000 метров.

Схема построениясистемы IP видеонаблюдения

Самый простой вариант подключения IP-камеры – просто соединить камеру и персональный компьютер, оснащенный сетевой картой, при помощи специального кабеля. В зависимости от вида соединяемых компонентов цифровой системы различают два вида сетевых кабелей – так называемые «прямые» и «перекрестные». Первый вид кабелей применяется для подключения компьютера к коммутатору или модему. Второй служит для соединения, например, двух компьютеров между собой через сетевые карты без применения дополнительного оборудования. Для правильного выбора необходимого кабеля следует при покупке объяснить продавцу, что и к чему предполагается подключать с его помощью.

Когда необходимый для подключения IP-камеры к компьютеру кабель приобретен, остается просто соединить с его помощью компоненты системы и присвоить видеокамере IP-адрес. Для просмотра и сохранения видеоизображений необходимо установить программное обеспечение, обеспечивающее работу данной IP-камеры.

Обеспечить системе возможность подключения большего количества камер сможет сетевой коммутатор. Для записи, хранения и воспроизведения видеоинформации понадобится сетевой видеорегистратор (NVR). Полная функциональность системы достигается при наличии доступа к ней ip видеонаблюдения через Internet. В таком случае сетевой коммутатор подключают к маршрутизатору, имеющему доступ к Internet, через широкополосный модем или Ethernet-кабель. После выполнения всех необходимых настроек обеспечивается удаленный доступ к видеокамерам и регистраторам.

Способы организации видеонаблюдения

Есть много способов организовать видеонаблюдение с удаленным доступом: от простейшей, на основе 1 камеры, до сложных многокомпонентных систем. Рядовой пользователь обычно сталкивается с несложными схемами.

С одной IP камерой

Такую систему сложно назвать полноценной. Но если цель – слежение за обстановкой дома, этого хватит.

Любая IP-камера – это автономное сетевое устройство, способное передавать поток данных на любое другое пользовательское устройство

Где оно располагается – в локальной или внешней сети, – значения не имеет, здесь важно правильно составить маршрут

Нужно получить статический IP-адрес. Провайдер по умолчанию предоставляет устройству динамический адрес, на который нельзя передать пакет данных. Когда статический адрес получен, камеру с помощью кабеля подсоединяют к ПК и вводят в браузер полученный адрес. Затем указывают порт для камеры – обычно 80, и устанавливают логин и пароль, которые будет использовать пользователь.

Камеру отключают от ПК и подсоединяют к ней кабель провайдера. Теперь данные с записывающего аппарата доступны.

Удаленное видеонаблюдение с использованием роутера

Беспроводная система

Если структура включает несколько камер, выгоднее использовать сетевой роутер. Камеры, маршрутизатор и другие устройства образуют собственную подсеть. Доступ выполняется за счет переброски запроса из интернета в локальную сеть.

Порядок такой: пользователю нужно получить статический IP-адрес, назначить порт переадресации к каждой камере в интерфейсе маршрутизатора. Затем нужно напрямую подключить видеокамеры и каждой назначить локальный айпи-адрес.

Так же настраивают Wi-Fi камеры.

Введение видеорегистратора

Схема с видеорегистратором

Видеорегистратор позволяет создать обширный архив записей. Пользователь может наблюдать в прямом режиме и просматривать снятые кадры. Схема построения системы IP-видеонаблюдения сложнее. Необходимо получить статический IP-адрес для роутера и для видеорегистратора и связать его с MAC-адресом. Иначе маршрутизатор может назначить другой, и переброска станет невозможной.

Адрес видеорегистратора указывают в роутере. Формируется переброска запроса с маршрутизатора на регистратор. Затем на видеорегистратор оформляют переадресацию на порт каждой камеры и прописывают их локальные адреса.

Использование облачных сервисов

Облачное видеонаблюдение

Получение статического IP-адреса все чаще становится платной услугой. Организация облачного наблюдения позволяет обойти это затруднение. Видеорегистратор постоянно подключен к облаку, пользователь может получить доступ к наблюдениям через любое устройство, если называет правильный пароль и логин. Надобность в настройках и получении статического адреса отпадает.

Минус структуры – низкая скорость соединения. Однако для тех, кто пользуется мобильными устройствами, для просмотра это не имеет значения, так как здесь скорость изначально ограничена стандартом 3G.

Варианты передачи сигнала

Принцип работы IP камеры зависит от типа сигнала, выбранного для передачи данных. Чаще всего специалисты используют технологию PLC, при которой устройства должны подключаться к сети при помощи адаптера, осуществляющего подачу электропитания и подвод информации от прибора к регистратору. Это происходит за счет разделения сигнала на частоты, но только в том случае, если камеры и регистратор находятся на единой фазе и связаны одним проводом. Данные могут передаваться таким способом на расстояние до 300 метров, число камер в этом случае ограничивается девятью штуками, по этой причине данная технология не подходит разветвленных систем. Еще одним недостатком являются помехи от части электроприемников сети.

Передавать информацию также можно по коаксиальному кабелю с помощью EoC адаптера со скоростью в пределах 500 Мб-1 Гб. Этот вариант удобен, если присутствует необходимость преобразовать аналоговую сеть в цифровую. Также существует более совершенная технология PoC&EoC, при которой по одному проводу может передаваться питание только на NVR и цифровой сигнал. Чаще всего используют беспроводной способ на основе Wi-Fi, для реализации которого необходимо подключать и устанавливать оборудование, осуществляющее связь с устройствами через отдельный или встроенный роутер. У него есть только один минус — это небольшой радиус действия, эту проблему решают, используя более мощные антенны или репитеры для камер, увеличивающие возможность передачи на дистанцию до 1000 км.

Стоимость установки видеонаблюдения на производстве

Ниже будет представлена информация о системе установки камер ай-пи на небольшом предприятии, которое занимается созданием электрических приборов.

Для установки камер будут использованы следующие площади:

  • цех, в котором осуществляется пайка компонентов;
  • цех сборки комплектующих деталей в уже готовый прибор;
  • цех по контролю качества и упаковки;
  • складское помещение;
  • рабочее место для охранника.

Для того, чтобы обеспечить обзорность всех вышеперечисленных объектов средняя стоимость оборудования для установки видеонаблюдения составит примерно 250 тысяч рублей.

Примерный расчет стоимости оборудования и монтажа для промышленного предприятия

Относительно произведения монтажа, стоит отметить, что стоимость будет зависеть от сложности выполнения работ. Как правило стоимость монтажа составляет около 50% от общей стоимости оборудования. В совокупности с вышеперечисленными подсчетами становится понятно, что в общей сложности установка системы может обойтись в 350-400 тысяч рублей. Существуют и бюджетные решения. Перед установкой в любом случае лучше проконсультироваться.

Можно обратиться в службу поддержки компании, которая устанавливает видеонаблюдение и получить всю необходимую информацию.

КАК ОРГАНИЗОВАТЬ ВИДЕОНАБЛЮДЕНИЕ ДОМА И НА ДАЧЕ

IP или сетевое видеонаблюдение, по большому счету, больше подходит для создания крупных систем, требующих оперативности управления, масштабируемости и применения средств видео аналитики.

Для домашнего использования их применение оправдано для построения беспроводных систем и организации удаленного доступа. В остальных случаях для дома или дачи вполне можно обойтись аналоговыми камерами и соответствующим регистратором.

Как выбрать и установить видеонаблюдение в частном доме, на даче или в квартире, как уже говорилось, описано в соответствующих материалах.

В любом случае организация видеоконтроля на рассматриваемых категориях объектов требует:

  • определения требуемых зон обзора;
  • выбора видеокамеры с соответствующими целям и задачам техническими характеристиками;
  • принятия решения о способе обработки и записи информации — видеорегистратор, компьютер или облачный сервис.

По большому счету, вся эта информация вам нужна в случае установки видеонаблюдения своими руками. Если решено воспользоваться услугами специализированной монтажной организации, то достаточно внятно изложить исполнителю что вы хотите от планируемой к установке системы, то есть определить стоящие перед ней задачи.

На что обращать внимание при выборе: основные характеристики

Выбирать IP-камеру необходимо, опираясь на следующие характеристики:

  1. Разрешение: данный критерий определяет качество изображения, записываемого и передаваемого камерой видеонаблюдения. Чем выше разрешение, тем более детальной будет картинка. Единицами измерения в данном случае являются ТВЛ (телевизионные линии). Однако измеряют они разрешающую способность только по горизонтали, поскольку вертикальное разрешение фиксировано у каждого устройства.
  2. Формат матрицы: длина матричной диагонали определяет угол зрения, т.е. какую площадь будет видеть устройство видеонаблюдения на определенном расстоянии, но она не отвечает за качество изображения. Зачастую используют устройства со следующими форматами: 1/2″, 1/3″, 1/4″. Размер камеры напрямую зависит именно от размеров матрицы.
  3. Чувствительность: этот показатель определяет самый низкий уровень освещённости, при котором будет производиться запись. Измеряется он в люксах, например, чувствительность чёрно-белых камер составляет 0,4-0,01 лк, цветных — 0,2-3 лк.
  4. Цифровая обработка сигнала: характеристика, которая значительно расширяет функции видеокамеры, позволяет пользоваться детектором движения, переключать дневной режим на ночной, чёрно-белый на цветной, смещать зоны наблюдения.
  5. Маска приватности: обеспечивает возможность скрыть некоторые участки в кадре, чтобы обеспечить неприкосновенность личной жизни.
  6. Наличие карты памяти и возможности записи аудио.

IP ВИДЕОНАБЛЮДЕНИЕ И ИНТЕРНЕТ

Одним из трендов современного видеонаблюдения является организация к нему доступа через интернет. IP видеонаблюдения подходит для этих целей как нельзя лучше.
Сетевые технологии позволяют подключать к интернету:

  • отдельные IP камеры;
  • видеорегистраторы;
  • системы, реализованные на базе ПК или видеосерверов.

Основные вопросы организации такого видеонаблюдения рассмотрены в разделе про подключение к сети интернет с использованием облачных сервисов, статических и динамических IP адресов.

Какой бы способ не был выбран главным ограничением является пропускная способность канала связи. Для рядового пользователя существует два варианта подключения:

  • проводной;
  • беспроводной.

Первый является наиболее предпочтительным за счет возможности передавать значительные объемы данных. Беспроводной интернет имеет ряд ограничений, как технического, так и организационного плана. Однако, не стоит считать, что проводное соединение является панацеей.

Дело даже не в скорости вашего домашнего интернета, а в технических возможностях оборудования и, даже, витой пары.

Организация доступа через интернет к системе IP видеонаблюдения из 4-8 камер проблем не составит, а вот подключение по проводам более 10 видеокамер представляется достаточно проблематичным (см. расчет выше).

В этом случае придется жертвовать либо скоростью передачи либо разрешением (качеством) изображения. Поэтому перед принятием решения об использовании интернет каналов необходимо сделать расчет, исходя из состава системы IP видеонаблюдения и предъявляемых к ней требований.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Заключение

Сложность применения современных систем видеонаблюдения порождается следующими проблемами:

  • Отсутствием полного и ясного представления об их возможностях;

  • Отсутствием полных комплектов узлов и оборудования для них в одной фирме;

  • Отсутствием полноценной техподдержки продавцов;

  • Нехваткой у проектировщиков и менеджеров проектов практического опыта инсталляции сложных систем видеонаблюдения;

  • Опасением, что вдруг не заработает, не сможем настроить (самбу под Линуксом ).

Поэтому мы начали изложение материала последовательно и системно, чтобы последующие материалы были понятны проектировщикам, менеджерам и инсталляторам систем видеонаблюдения 2021.

Будем благодарны за обратную связь, вопросы и критику по данной теме. В зависимости от отзывов мы скорректируем формат и язык изложения материала, откроем новые темы, в которых считаем себя компетентными.

Автор статьи – разработчик и проектировщик радиотехнических устройств и систем с опытом постановки монтажных бригад, ПНР и сдачи объектов с 30 летним суммарным опытом работы в упомянутых направлениях.

Поэтому хорошо понимаю, как проходят все стадии проектирования, монтажа, пусконаладки, сдача и сопровождение систем безопасности. А как менеджер проектов и ГИП, знаю связь экономической и технической стороны вопроса.

Нужен комплексный подход к проектированию подобных систем, с учетом всех вопросов.

К этому и будем стремиться.

Спасибо за прочтение. Ждем обратную связь, вопросы и критику.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
