Лестница на второй этаж из профильной трубы: плюсы и виды, расчеты и монтаж

Общие технические характеристики межэтажных лестниц

Профильная стальная труба – материал из металла с высокими несущими способностями. Поэтому изготовленная из нее лестница – это прочное и надежное сооружение, отвечающее всем требованиям безопасности. Есть и другие преимущества:

полное сочетание с другими материалами;
возможность проводить разный тип отделки;
можно использовать для установки внутри и снаружи;
монтаж производится на любом этапе строительства дома, даже при законченной отделке помещений;
простота сборочного процесса.

Многие задают вопрос, будет ли надежной изготовленная лестница из профильной трубы своими руками. Качество сборки лестничной конструкции зависит от опыта производителя работ, от его навыков работы с разными инструментами, где болгарка и сварочный аппарат являются основными. Если навыков нет, лучше возложить ответственность производства на плечи мастера.

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску. Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

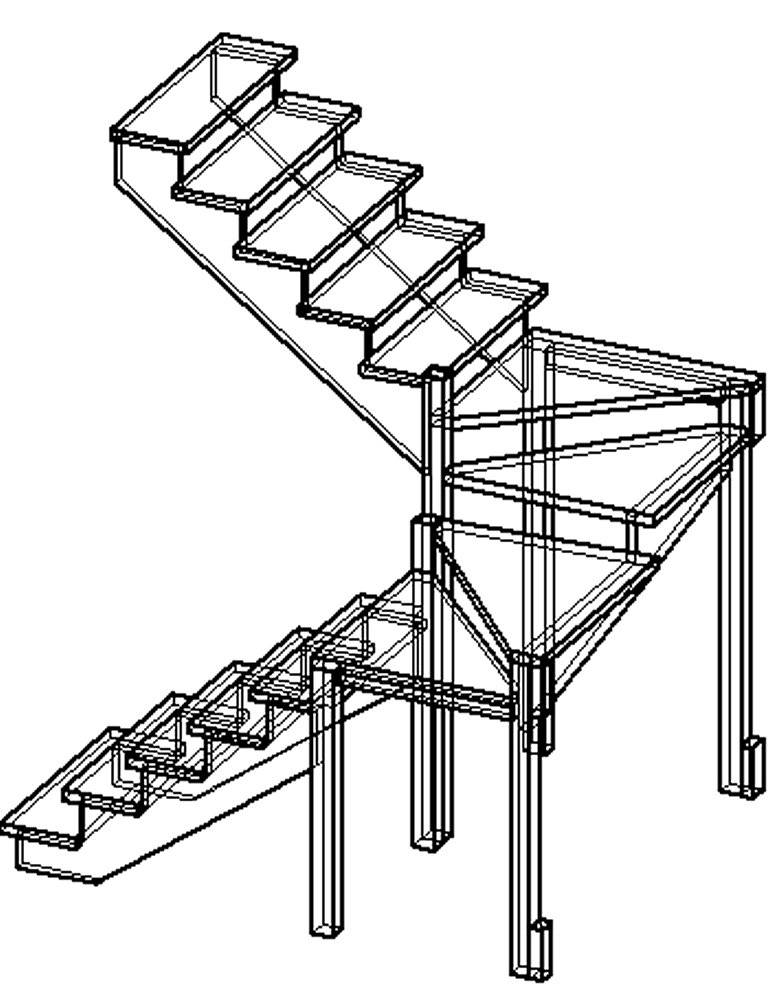

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

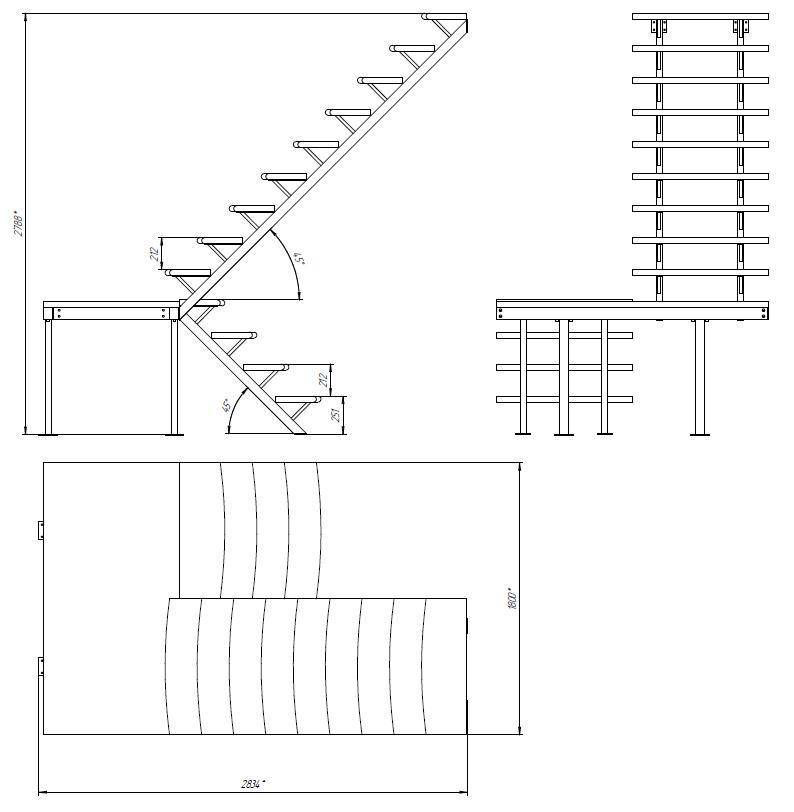

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант. В качестве направляющих используются центральная опора и винтовой косоур

Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

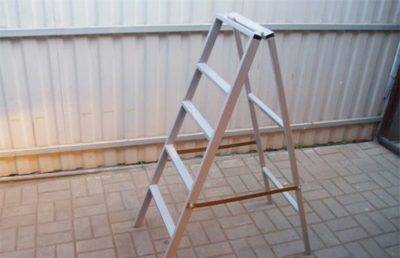

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Важно! Необходимо оптимально подобрать профиль по толщине стенок под конкретную конструкцию лестницы. При слишком толстых стенках изделие получится чрезмерно тяжелым, что окажет давление на фундамент. При очень тонких стенках конструкция может быстро деформироваться от нагрузок

При очень тонких стенках конструкция может быстро деформироваться от нагрузок.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

Двусторонний и односторонний вариант

Для изготовления стандартной двусторонней металлической стремянки А-образной формы понадобится:

4 трубы из металла квадратного сечения одинакового размера;
болты;
металлические планки из профиля для ступенек;
cварочный аппарат или дрель с креплениями;
уровень.

Процесс работы следующий:

Имея 4 заготовки одинакового размера, нужно сложить их попарно и разметить места, где будут прикреплены ступени.
Далее есть 2 варианта конструкции: острая и плоская.

острая — 2 трубки соединятся концами с помощью болтового соединения;
плоская — трубки прикручиваются к прямоугольной заготовке.

Независимо от выбранного варианта, стоит приступать к размещению ступенек. Каждая планка должна быть размещена так, чтобы при установке стремянки ступеньки были под уклоном в 90°, тут пригодится уровень. Это должно учитываться в выбранном чертеже, где указывается угол расположения опор.
Далее можно соединить ступеньки с опорами 2 способами: болтовым соединением или сваркой. Какой из вариантов удобнее, тот и стоит выбрать.
Первыми нужно закреплять 2 планки — нижнюю и верхнюю, а затем уже и остальные, продвигаясь к середине.

Односторонний вариант стремянки исключает установку ступенек с одной стороны. Вместо этого устанавливаются 1-2 планки на разных уровнях.

Особенности перил из профильной трубы

Эта конструкция набрала популярность благодаря экономичности и практичности. Затраты на сооружение можно сократить, если выполнить работу самостоятельно. Следует все детально проработать, при необходимости создать дизайн и определиться с выбором материала. Профильную трубу стоит подбирать, основываясь на проекте. Такие трубы подразделяются на прямоугольные и квадратные. Приобрести данный товар не составляет труда, рынок предоставляет огромный ассортимент товара разных размеров, материалов, форм. Нужно обязательно учитывать сечение трубы, от этого зависят механические параметры. При возведении такого рода перил основание может быть кирпичным, бетонным, металлическим или каменным.

В данном видео демонстрируется процесс изготовления перил из профильной трубы.

Металл отлично сочетается с другого рода материалами, что позволяет произвести приятный визуальный эффект. Также процесс сборки конструкции несложен, что позволяет сделать это своими руками. Богатый ассортимент позволяет не ограничивать себя в выборе параметров труб. Металлический профиль является надежным и прочным материалом, конструкция из которого при должном уходе прослужит несколько десятилетий.

Источник

Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
3 стальные полосы 180×30×3 мм;
жесткий крюк длиной 60 см – для фиксации стремянки.

Режем трубу длиной 3 м на 9 поперечин по 33 см.
На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

Подготовка материала и инструмента

Для обустройства понадобятся:

профильная труба в необходимом количестве;
сварочный аппарат и электроды;
болгарка и специальные круги;
уголок металлический;
основа для ступеней (проступь), она делается из камня, дерева, пластика;
молоток;
перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

Использование в домашних и загородных условиях

Стремянка используется для того, чтобы добраться до высоких недоступных мест: люстры, проводки под потолком, второго этажа здания и т.д. Но это лишь первичная ее роль, а вторичная — возможность находиться на высоте без особого дискомфорта и выполнять работы без риска упасть.

Чтобы это обеспечить, стремянка имеет 4 точки опоры, которые и распределяют общий вес конструкции и пользователя.

Сама конструкция стремянки может иметь некоторые различия, которые будут полезны в той или иной ситуации:

Стандартная А-образная стремянка. Имеет 4 опоры, фиксатор положения ножек и верхнюю небольшую площадку. Удобная для работ на небольшой высоте.
Раскладная А-образная стремянка. В отличие от первого варианта, может раскладываться в приставную лестницу, увеличивая свою максимально возможную высоту. В обычном состоянии все так же устойчива, а в раскладном можно достать до объекта, который находится очень высоко.
Трансформер — конструкция представляет собой многофункциональную модель, которую можно использовать и как лестницу, и как часть интерьера. Очень дорогой вариант, хотя и имеет практичное применение в быту.

Из этих трех вариантов стоит выбрать один, наиболее подходящий, а дальше следовать указаниям.

Особенности конструкции

Так как изготовление стремянки вы планируете своими руками, необходимо для начала рассмотреть устройство подобной лестницы. По своей сути это более совершенная модель приставной конструкции. Ее вид и предназначение могут различаться. Простейшие стремянки приспособлены лишь для того, чтобы добираться до верхних ярусов, но не более того.

Существуют более совершенные модели. Например, если уж делать стремянку, лучшего варианта, чем трансформер не найти. Ее можно использовать в качестве раскладной или обычной приставной лестницы. Также трансформер имеет просторную верхнюю площадку, которая служит для обеспечения удобства проведения строительных работ на высоте, то есть играет роль подмостков.

Неоспоримым преимуществом стремянки является то, что такая конструкция очень компактна при своем уровне удобства и эргономичности. Именно поэтому она и пользуются таким успехом по сей день.

Конструкция стремянки по сути представляет собой две соединенные приставные лестницы

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

Классической;
Универсальной;
Трансформером.

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

Почти готовая стремянка

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными – для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

легкость;
надежность;
удобство в эксплуатации.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.
