Как установить камеру видеонаблюдения на даче

Цены на системы видеонаблюдения для дачи

Цены на готовые системы зависят от комплектации и качества получаемого видео (оно в свою очередь зависит от многих факторов, каждый из которых влияет на стоимость). К бюджетным решениям для дачи относятся следующие наборы:

UControl Старт 7S (цена от 6 990 рублей). В него входят 4 всепогодные камеры среднего разрешения с углом обзора 55 градусов и дальностью ночного видения 15 метров. Предусмотрен цифровой ZOOM и доступ через Интернет. Система подойдет для небольшого дачного либо загородного дома.

Более продвинутый готовый набор UControl Эконом 7S (цена от 12 990 рублей) укомплектован всепогодными камерами с разрешением съемки выше среднего, с большей дальностью ночного видения (до 30 метров) и лучшей цветопередачей. В видеорегистраторе немного выше разрешение записи и есть возможность настройки удаленного доступа без “внешнего” IP-адреса по технологии P2P.

Система UControl Квартира (цена от 14 750 рублей) состоит из 2 миниатюрных камер, рекордера с 4 видеовходами и комплектующих для монтажа. Доступ через Интернет без “внешнего” IP-адреса также поддерживается системой. При необходимости набор можно дополнить двумя точками наблюдения.

Для больших площадей подойдут готовые системы с возможностью подключения 4-8 видеокамер:

UControl Бизнес 7S Мини (цена от 25 990 рублей). В наборе – регистратор на 8 входов и 4 всепогодные камеры в антивандальном исполнении. В будущем есть возможность дополнительно подключить до 4 камер для улицы или помещения. Простую настройку удаленного доступа со смартфона, планшета или компьютера обеспечивает встроенная технология P2P.

UControl Бизнес 7S (цена от 38 990 рублей) укомплектован 8 всепогодными камерами с ночным видением, соединительными шнурами на 30 метров и всеми необходимыми аксессуарами и инструкциями. При необходимости каждую камеру можно удалить до 180 м с помощью дополнительных кабелей. Просмотр онлайн-видео или архива записей через Интернет легко организуется с помощью облачной технологии P2P, поддерживаемой рекордером.

Цели и функции

Вот цели, которых помогает достичь охранная система, сделанная самостоятельно:

  • беспрерывная запись всего, что происходит в доме и около него;
  • реакция системы на движение;
  • удаленный доступ к просмотру видеоархива или прямой трансляции: вы можете следить за дачей хоть из города, хоть с Канарских островов;
  • информирование хозяина дачи либо назначенных им людей о нарушении целостности дверей, окон, о пожаре, о несанкционированном движении и т.д.
  • контроль происходящего с помощью просмотра текущего или записанного видео.

Получается, видеонаблюдение на даче своими руками позволяет хозяину дачи следующим образом:

  • если он находится вне дачи, узнать о вторжении, при желании оповестить силы быстрого реагирования, узнать, кто и как вторгся в его пределы, показать в правоохранительных органах, что именно произошло.
  • если он находится на даче, опять же узнать о вторжении, при желании оповестить силы быстрого реагирования, отпугнуть злоумышленника громкой сиреной или световой сигнализацией.

Знаменательно то, что подобную систему сигнализации можно быстро сделать своими руками при затратах буквально в несколько тысяч рублей.

ВИДЕОНАБЛЮДЕНИЕ СВОИМИ РУКАМИ НА ДАЧЕ

Сделать видеонаблюдение на даче своими руками достаточно просто. После непродолжительной консультации мой знакомый все установил и настроил за несколько часов. Правда, он использовал всего две камеры и система была автономной (с записью на видеорегистратор и без выхода в интернет).

Многих же пользователей дачной системы видеонаблюдения интересует возможность удаленного просмотра через интернет и, в частности, организация на даче видеонаблюдения через 3G. Здесь есть ряд особенностей, определяемых пропускной способностью интернет канала, объемом видеопотока.

То есть, если на даче установлены 1-2 камеры видеонаблюдения, то беспроводной интернет может справиться с этой задачей. Не забывайте только, что скорость передачи данных может зависеть не только от тарифного плана, но и от места расположения дачи, а следовательно и системы видеонаблюдения.

Поэтому, перед тем как попытаться своими руками подключить видеонаблюдение через интернет стоит обратить внимание на возможные способы организации такого удаленного доступа.

Лучше всего воспользоваться услугами специализированных облачных сервисов, хотя бы по той причине, что это значительно упростит настройку доступа.

Обязательно ознакомьтесь со списком поддерживаемого оборудования выбранным вами “облаком”, а еще лучше проконсультируйтесь с их специалистами.

Как уже говорилось, использование беспроводного интернета ощутимо ограничивает возможности системы. Поэтому, если на даче или в частном доме отсутствует проводное подключение, то ориентируйтесь на установку минимального количества видеокамер.

Кроме того, будьте готовы к тому что возможно придется жертвовать качеством и скоростью передачи изображения. Дополнительно про видеонаблюдение через интернет читайте здесь — для дома, дачи или квартиры принципиальных отличий немного.

Ошибки организации видеонаблюдения

Рассмотрим типичные ошибки при установке видеонаблюдения в частном доме:

Неправильные расчеты передачи видеосигнала и питания

Важно верно измерить расстояния от камер до видеорегистратора. И в зависимости от полученных результатов выбрать тот или иной тип кабеля, при этом не превышая максимально допустимых расстояний передачи (необходимо уточнять для каждой модели камеры и кабеля)

При правильных расчетах изображение будет передаваться четко, быстро и без помех.
Нехватка питания для видеокамеры. Данный фактор влияет на стабильную работу камер и качество изображения (особенно в ночное время). Более того, неправильный выбор источника питания может испортить камеру. Для питания камеры и рекордера обычно используются отдельные блоки питания.
Выбор способа хранения видеоинформации. Чем больше видео нужно сохранить, тем больше должна быть емкость жесткого диска.
К примеру, при частоте кадров в 25 кадр./с («живое видео») с 4 камер на 500-700 ТВЛ за 7 дней при постоянной записи, будет отснято около 600-650 ГБ информации. Современные жесткие диски на 1000, 2000 и 3000 ГБ памяти с легкостью сохранят видео, отснятое за 10-30 дней и более.

Перечисленные факторы имеют предельно важное значение, так как неправильный выбор компонентов системы видеонаблюдения, их количества, а также неграмотная установка не смогут обеспечить необходимый результат. Чтобы обеспечить надежное наблюдение лучше использовать готовые системы видеонаблюдения

КАМЕРЫ И КОМПЛЕКТЫ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ДАЧИ

Если не ставится задача установки беспроводного наблюдения, о котором говорилось выше, то оптимальным будет использование на даче аналоговых камер видеонаблюдения. Это определяется тем, что:

  • монтаж и настройка таких систем проще;
  • они дешевле;
  • практически не дают сбоев при эксплуатации.

Если нужно обеспечить высокое качество изображения и записи, то стоит обратить внимание на AHD камеры видеонаблюдения и соответствующие видеорегистраторы.

Бывают случаи, когда требуется установка только одной камеры. Для этого можно приобретать gsm или 3g видеокамеры. При этом мы получаем возможность осуществления удаленного контроля.

Очень неплохим и удобным вариантом будет использование облачного сервиса видеонаблюдения.

Теперь давайте рассмотрим целесообразность приобретения для дачи готового комплекта видеонаблюдения. По этой ссылке вы можете ознакомиться с особенностями выбора готового набора оборудования и с подводными камнями, которые могут встретиться на этом пути. Здесь же рассмотрим основные виды комплектов, которые могут найти применение на даче:

Для видеонаблюдения через интернет.

Такой комплект облегчит процесс инсталляции системы. Как правило, в его состав входит оборудование, поддерживающее облачные сервисы, поэтому настройка не требует специальных знаний. Достаточно следовать прилагаемой инструкции.

Аналоговый на 4 или 8 камер видеонаблюдения.

Здесь можно получить некоторую экономию денежных средств и ничего более. Сюда же можно отнести комплекты видеонаблюдения для улицы и пр.

При их приобретении стоит внимательно изучить состав и характеристики оборудования, входящего в набор поставки. Убедитесь, что это то, что вам нужно, иначе деньги будут потрачены впустую.

Соединение усилителя с модемом

После построения усилителя требуется соединить второй конец провода с модемом. Сделать это нужно таким образом:

  • вскройте корпус устройства. Там вы увидите место для карточки памяти, соединения для сим-карточки, модуль радиосигнала, выход USB и внутреннюю антенну. Она вытравливается на плате, ее нужно отключить. Чтобы это сделать, выкусите конденсатор, который выполняет функцию резонансного согласования антенны. Фрезой, которая зажимается в дрель, пропилите ее, оставив участок для соединения с кабелем. Резать требуется неглубоко, чтобы не повредить следующие слои печатной платы. Если не совершить разрез, после соединения с внешним устройством возникнет разделение сигнала, и функционирование модема будет невозможным;
  • проверьте тестером, нет ли короткого замыкания между отрезанным фрагментом и участком для припайки кабеля;
  • соедините паяльником кабель с модемом. Сделать это нужно быстро, но аккуратно, чтобы не перегреть плату. Центральная жила припаивается на участок, который остался от внутренней антенны, а оплетка — к любому участку, который выступает «землей» и размещен близко к участку, где располагается припаянная центральная жила;
  • после завершения работы соберите модем, поднимите антенну на максимально возможную высоту. Попробуйте поместить ее в разных местах, чтобы выяснить, где сигнал более качественный, после чего оставьте ее там.

Схема расположения видеокамер и прочего оборудования

При создании на дачном участке охранной системы важно учесть не только количество камер и требуемое оборудование, но и такой важный фактор, как параметры видеозаписывающих устройств и место их размещения. Камеры наружного наблюдения, в зависимости от модели, имеют определённый угол обзора и дальность действия

По этим показателям и определяется контролируемая зона. Средства видеонаблюдения необходимо размещать таким образом, чтобы максимально уменьшить количество мест, не попадающих в объектив. Также нужно монтировать оборудование таким образом, чтобы движущийся объект всё время находился в поле зрения наблюдателя. Не менее важно исключить возможность засветки камер от сильных источников света: солнце, прожектор, фары автотранспорта. Для этого необходимо не только учесть место установки оборудования, но и высоту, и угол наклона корпуса. Самая распространённая схема установки камер — по углам участка и дома, с таким учётом, чтобы полностью контролировался периметр.

Схема расстановки видеокамер и прочего оборудования на даче и участке

Выбор места установки видеокамеры

Если вам необходима четкая идентификация посетителя перед входной дверью, то вертикальный подъем камеры на максимальную высоту не всегда способствует лучшему обзору.

Камера даже очень хорошего разрешения, но смотрящая на человека сверху-вниз, не видит его лицо. Особенно, если он в головном уборе (кепка или бейсболка).

Это актуально, когда при помощи видеонаблюдения вы хотите защититься от воров и других криминальных элементов. Можно потратить 1000$ на камеры, но неправильно их разместив, в итоге так и не получить желаемого.

Чтобы видеть лицо человека в любой ситуации, камеру придется опустить чуть ниже.

При этом для охвата как можно большей площади, а также для защиты от вандализма, ее придется сдвинуть подальше от двери.

Либо спрятать и замаскировать, оставляя при этом свободным углы обзора.

Компенсация удаленной картинки нивелируется оптикой с большим фокусным расстоянием. Только так видеонаблюдение будет выполнять свою заложенную функцию.

Самостоятельное планирование видеонаблюдения

Перед закупкой оборудования и началом монтажа будет здорово набросать от руки план охраняемой территории и ответить на несколько вопросов:

  1. Где в доме будет расположен видеорегистратор?Этот прибор (он же – DVR) – мини-компьютер, который записывает сигнал с камер и транслирует его на телевизор, смартфон, за тысячи километров через интернет. Место должно быть сухим, с комнатной температурой, и максимально скрытым от быстрого доступа злоумышленников. Камеры повредить сложнее, чем этот хрупкий центр всей платформы.
  2. Какую территорию будут отслеживать камеры, с какой высоты и какова ширина горизонтального угла? И сколько нужно камер? Транспортир с линейкой – главные помощники при ответе на этот вопрос.Подбор конкретных моделей выходит за рамки статьи, однако есть общие рекомендации: чем меньше высота камер по сравнению с объектом наблюдения (лицом человека, номером машины), тем лучше. Узкий горизонтальный угол (до 60-90 градусов) наблюдения предпочтительнее, чем использование широкоугольных (вплоть до 140-150 градусов) объективов. Максимальное количество камер зависит от класса ДВР, но обычно это от 4 до 16 каналов (к любому регистратору можно подключить и одну камеру). Форм-факторы камер многообразны – миниатюрные для скрытности, с креплением к потолку или стене, с электромоторчиком для вращения и/или движения объектива.
  3. Каково расстояние от камер до ДВР?Обязательно нужно учесть и добавочное расстояние – с учётом красивой укладки кабелей с проводами вдоль стен.
  4. Как будет осуществляться удалённый доступ к видеорегистратору через интернет?Идеальный вариант – проводной (не мобильный!) провайдер, который предлагает доступ по ADSL или оптоволокну со скоростью не ниже 1 мегабита/сек, желательно – с предоставлением статичного IP-адреса. Ещё лучше, если в доме уже есть роутер с подключением к проводному интернету и со свободным LAN-гнездом.
  5. Нужен ли просмотр “картинки” по домашнему телевизору? Если да, то какова длина HDMI-кабеля от ТВ до DVR? При расстоянии до 15-20 метров большим подспорьем станет дешёвая беспроводная компьютерная “мышка”, чтобы управлять регистратором на экране ТВ.
  6. Каковы погодные условия при наружной установке камер? Сильная жара и лютые морозы по плечу не каждой камере.

Планирование дополнительных аксессуаров для домашнего видеонаблюдения:

  • короба для аккуратной прокладки кабелей;
  • мощная лампа с датчиком обнаружения движения – пригодится для дополнительного освещения помимо инфракрасной подсветки (автостоянка, территория вокруг дома);
  • Wi-Fi адаптер для беспроводного вещания от DVR к роутеру (надёжнее, дешевле и быстрее будет работать старый-добрый LAN­­-кабель, он же – витая пара);
  • источник бесперебойного питания (минимизирует риск потери контроля при отключении электричества, защищает нежную электрическую подсистему).

Соблюдение условий при установке видеонаблюдения на даче через интернет

Возможность создание системы безопасности на даче с передачей видео и аудио сигнала по интернет диктует канал связи с сетью.

При наличии на даче проводной сети интернет провайдер обеспечивает стабильный, помехозащищённый канал связи, пропускная способность которого достаточна для большого количества камер. Подключение видеорегистратора или камер в случае выделенного ip адреса, динамического id или с использованием облачных технологий не составит труда, также, как и удаленный просмотр видео в реальном времени на мобильном телефоне или ноутбуке.

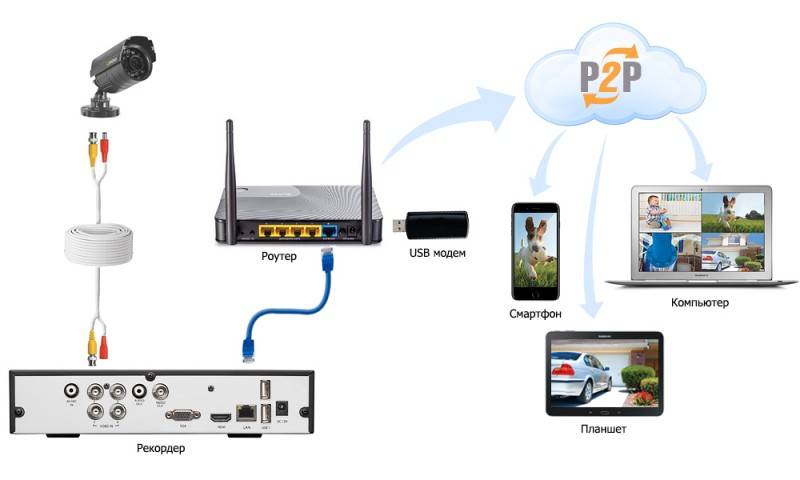

Схема работы удаленного видеонаблюдения

Видеонаблюдение через мобильный интернет 3G/4G серьезно ограничивает количество камер скоростью передачи видео и аудио сигнала. Скорость обмена данными зависит:

  • от оборудования провайдера и его тарифа;
  • удаленности от вышки;
  • наличия поблизости ЛЭП или РЛС;
  • складок и гор местности.

Реально в условиях 3G наблюдать среднего качества картинку с одной камеры.

Чаще всего создается архив на жестких дисках видеорегистратора с последующим его просмотром, а по нештатной ситуации на мобильный телефон приходит СМС и ММС от камеры с датчиками (движения, звука, дыма).

3G/4G роутеры для улицы

Наружный тип устройства представляет собой передатчик, устройство конструкции которого предполагает обязательное наличие 3G/4G модема. Установленный снаружи, он принимает сигнал от поставщика мобильного интернета, преобразует его и организует Вайфай сеть. В радиусе действия подобного уличного передатчика появляется возможность выхода в глобальную сеть.

Этот вариант оборудования называют гибридом маршрутизатора и 3G/4G-модема. Все модели этого типа имеют надежный защитный корпус, обладающий хорошей герметичностью, а также повышенными прочностными характеристиками. Внутри этого приспособления располагается антенна, модем и вай фай роутер. Для организации хорошего сигнала владельцам необходимо установить уличный роутер в выбранном месте.

Где можно заказать комплектующие для организации видеонаблюдения своими руками

Видео: сборка системы видеонаблюдения своими руками

Монтаж системы для дачи своими руками производится в соответствии со следующими особенностями:

  • кабель должен быть комбинированным;
  • если установка производится на частной территории, стоит проложить кабель в трубу, а затем в траншею;
  • питание камер должно производиться скрытным путем;
  • любой сервер необходимо размещать компактно.

Детали установки также можно будет просмотреть через интернет.

Заключение

Наиболее важной задачей относительно установки видеонаблюдения является общее представление о ее создании. Для того чтобы корректно установить видеонаблюдение, стоит предварительно подготовить детальный структурный план-схему

В случае, если уверенности в собственных силах не хватает, стоит доверить это дело профессионалам. Для того чтобы система служила исправно и можно было наслаждаться просмотром долгие годы, необходимо регулярно поддерживать ее состояние должным образом.

Как выбрать хорошую IP-камеру для загородного дома

Выбирая камеру, владелец дачи может столкнуться с выбором между обычными аналоговыми моделями и техникой, передающей информацию по сети. Единственное преимущество обычной видеокамеры – доступная цена. Продвинутые же IP-камеры позволят:

  • контролировать ситуацию на загородном участке в режиме реального времени;
  • передавать видео даже при нехватке места на накопителе и иметь доступ к архиву записей – некоторые модели автоматически отправляют их в облачное хранилище;
  • получить готовое видео даже в том случае, если камера повреждена или украдена;
  • просматривать видео со смартфона (для моделей с подключением Wi-Fi).

Чтобы использовать IP-камеру, ее необходимо подключить к интернету – обычно это реализуется через мобильный 3G/4G-модем, проводное подключение (Ethernet) или Wi-Fi

Определяясь с параметрами камеры, также стоит обратить внимание на следующие параметры

Защищенность от погодных условий и вандалоустойчивость – лучшим вариантом будут модели с классами защиты IP67 и IK10.

Способ подключения к интернету – модели, подключаемые с помощью кабеля, обычно устанавливают на стене дома. Версии с Wi-Fi подходят для монтажа почти в любых местах.

Наличие ночного режима работы – для дачного участка лучше всего подходят модели с ИК-подсветкой

При выборе обратите внимание на дальность обзора в темноте

Параметры съемки – чтобы различать лица, вам понадобится модель с длиннофокусным объективом и поддержкой формата Full HD. Для общего обзора – с широкоугольным объективом.

Питание – для бесперебойной работы IP-камер стоит покупать модели со встроенными аккумуляторами, которые буду задействованы при перебоях с электроэнергией.

Уличные камеры обычно устанавливают на внешней стороне стен жилого здания – под защитой козырьков, выступов или карнизов. Если такой монтаж невозможен, выбирают модели купольного типа с полностью защищенным от воздействия влаги корпусом. Эти же камеры считаются лучшими для защиты от механических воздействий. При отключении света на дачном участке в холодное время года стоит позаботиться о наличии дополнительного питания в виде солнечных батарей.

Что должно быть в комплекте

В стандартный готовый набор входит видеорегистратор с несколькими входами, соответствующее количество камер, жесткий диск для записи (опционально), блоки питания с разветвителями, соединительные шнуры, крепежные элементы, пульт управления или мышка. HDMI и AV кабели для подключения регистратора к монитору идут в комплекте, VGA кабель чаще всего покупается отдельно.

Выбираем видеокамеры

При выборе оборудования особое внимание стоит уделить камерам – именно от них в первую очередь зависит качество “картинки” и цена комплекта. Систему дачного видеонаблюдения монтируют внутри дома и на улице

У каждой зоны есть свои особенности.

Для внешнего периметра стоит обратить внимание на следующие характеристики камер:

  • антивандальный дизайн для лучшей защиты от механических повреждений;
  • противобликовое покрытие для корректировки изображения при свете солнца;
  • «зимний» температурный режим;
  • ночное видение для съемки в темное время суток;
  • разрешение в зависимости от стоящей задачи (максимальные показатели для цифровых камер HD-SDI – 1920*1080 пикселей, для формата AHD – 1920*1080 пикселей, для стандартных аналоговых моделей – 900-1000 ТВЛ);
  • правильный для выполняемой задачи угол обзора (чем меньше угол обзора камеры, тем меньшую площадь она охватывает, но в этой площади детали видны более четко по сравнению с камерой с широким углом обзора) или возможность поворота камеры/наличия зума.

При выборе камер для помещения стоит обратить внимание на широкий угол обзора (расстояния до объектов в помещении обычно меньше, чем на улице), наличие ИК-подсветки (при необходимости съемки без освещения) и разрешение съемки, которое бы позволяло выполнять стоящие перед камерой задачи. Эти опции помогут в случае необходимости составить фоторобот и опознать грабителя

Оптимальный вариант – купольные камеры сходные по материалу/цвету корпуса с интерьером помещения. Они будут меньше привлекать внимание персонала и не отпугнут посетителей.

Выбираем рекордер

В большинстве современных моделей систем видеонаблюдения предусмотрена возможность удаленного доступа с любых устройств (смартфоны, планшеты, компьютеры) с помощью облачных технологий, например, P2P. Остальные характеристики варьируются:

Количество видео- и аудиовходов. Выбор зависит от того, сколько камер и микрофонов вы планируете подключить.
Функции записи. Оптимальные режимы для дачи – запись по датчику движения или по тревоге. Они позволяют экономить место на жестком диске и не тратить время на просмотры всех видеороликов.
Качество записи. На него влияет формат и уровень разрешения: Full D1 (704×576 пикселей), 960H (960×576 пикселей), 720p (1280х720 пикселей), Full HD (1920х1080 пикселей). Здесь нужно ориентироваться на размеры помещения или придомовой территории и необходимую детализацию

Важно отметить, что чем дальше будет удалена камера от объекта съемки и чем шире у нее будет угол обзора, тем хуже будут различимы детали, а значит камера должна иметь достаточное разрешение съемки для сохранения необходимого качества видео.
Объем памяти. Для режима записи по движению или тревоге достаточно жесткого диска на 500 ГБ

Если вы планируете вести непрерывную съемку, выбирайте рекордеры с поддержкой объемных накопителей (3-4 ТБ).

Готовые наборы комплектуются соединительными шнурами разного размера. Если вам необходимо установить камеры на большом расстоянии от видеорегистратора, уточните возможность удлинения проводов. Она может варьироваться в пределах до 240 метров.

Что еще нужно, кроме камеры: комплект видеонаблюдения своими руками

Помимо камер, для установки видеонаблюдения в частном доме и на приусадебном участке требуются следующие элементы:

  • кабель. Свой выбор лучше остановить на коаксиальном кабеле (в этом случае следует приобрести ещё провода для электропитания) или комбинированном. Для цифровых камер использует такой же вид UTP-кабеля, как и на домашнем ПК;
  • блок питания. Если планируется установить много беспроводных видеокамер, то нужно будет приобрести несколько таких блоков;
  • видеорегистратор. Для установки сложной системы уличного наблюдения необходим многоканальный видеорегистратор;
  • жёсткий диск.

После приобретения всей необходимой техники можно приступать к установке системы видеонаблюдения. Для этой цели в первую очередь нужно изучить инструкции по установке оборудования, которая прилагается при её покупке. Затем следует провести кабель непосредственно к месту расположения видеорегистратора. Кабель следует монтировать так, чтобы он был скрыт от чужих глаз и воздействия окружающей среды. Его рекомендуют разместить в специальной трубе для защиты, а затем положить в подготовленные траншеи. Ввод для камер, расположенных на наружных стенах дома, лучше сделать непосредственно в место их установки.

Видеокамеры располагают согласно предварительно составленному плану их размещения для оптимального просмотра зон. К ним подсоединяют кабель. Видеорегистратор устанавливают внутри дома, там, где его не смогут найти нежелательные посетители. Для установки предпочтительно участие хотя бы двух человек. Один будет находиться возле монитора, а другой — настраивать камеры.

Если средства позволяют, можно установить охранную систему, которая ещё включает сигнализацию, имеет датчики, реагирующие на звук, движение, задымление, взлом двери и прочее.

В заключении

Перед тем как отправляться в магазин, продумайте места расположения камер и видеорегистратора. Последний лучше установить в малодоступном, но отапливаемом помещении. Замерьте расстояния от точек наблюдения до рекордера – возможно, стандартной длины соединительного шнура не хватит. В этом случае необходимо будет приобрести дополнительные кабели и соединить их с теми, что идут в комплекте или использовать вместо них.

Ориентируйтесь не только на цену готового комплекта, но и качественные характеристики оборудования. Лучше взять набор чуть дороже, но с более высоким разрешением, поддержкой удаленного доступа по технологии P2P (услуга «внешний IP-адрес» в этом случае не потребуется) и возможностью расширения в будущем. Сэкономить можно на установке – выполнив монтаж своими руками.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

3 схемы настройки IP видеонаблюдения через интернет

После установки и подключения оборудования потребуется его четко откорректировать. Разберем этот процесс по мере усложнения конструкции схемы.

Наладка удаленного видеонаблюдения от одной IP камеры

Этот вариант наблюдения пользуется популярностью за счет простоты. Он заключается в подключении видеокамеры на сетевой кабель провайдера. Для этого потребуется:

  • подсоединить камеру к компьютеру;
  • в строку браузера вписать ее IP. Его публикуют на этикетке корпуса, в руководстве и на диске с программным обеспечением;
  • по IP зайти в меню интерфейса, выбрать сетевые настройки;
  • в строке «IP адрес» выбрать «Получать автоматически». Также можно прописать его вручную;
  • указать номер порта для входа. Обычно ему присваивают № 80;
  • назначить логин с паролем для захода в меню сервиса через интернет;
  • отключить видеокамеру от компьютера и подключить к ней сетевой кабель связи с провайдером.

Если провайдер заблокирует порт 80, то в настройках придется его поменять на другой.

После окончания настроек доступ к изображению камеры будет доступен по адресу со смартфона или другого гаджета: http://(ваш IP): открытый порт видеокамеры.

Как установить удаленное видеонаблюдение через роутер

Передача информации от двух и большего количества камер требует работы маршрутизатора (роутера), создания отдельной подсети с выделенным IP адресом.

Настройки маршрутизатора такие же, как показано выше:

  • в браузер записывается его IP адрес, введенный по умолчанию производителем;
  • в форме ввода логина и пароля заполняются данные.

Логин (обычно admin), пароль (комбинация цифр) и IP указываются в инструкции. Адрес можно найти и на этикетке.

В сетевом интерфейсе каждой камере присваивается свой порт. Раздел Routing — Port Forwarding…(создается перенаправление информации из интернет на конкретный адрес IP камеры внутренней сети).

Например, внешний порт 8086 маршрутизатора перенаправляется на №80 первой фотокамеры со своим IP адресом. Порт 8087 — на №80 второй модуль. И так далее.

У некоторых роутеров настройки могут немного отличаться:

  • в строке «Имя службы» прописывается название, например, камера №1;
  • в диапазоне портов заполняется назначенный порт видеокамеры №1;
  • в «Локальный IP адрес» — заносится адрес IP камеры, например, 192.168.1.11;
  • «локальный порт» — порт 8186 либо 80, когда отсутствует возможность настройки порта;
  • «Протокол» — заполняем TCP;
  • «Номер протокола» — назначаем 1 или другую цифру.

Все эти данные используются в последующей работе, их надо сохранить отдельным файлом или записать в блокнот для памяти.

Настройки фотокамер с роутером выполняются поочередно через их соединение с компьютером. Им присваиваются адреса, прописанные в роутере. По умолчанию оставляется порт №80, его же можно заменить вручную.

Настройки соединения с провайдером выполняются после соединения видеокамер с маршрутизатором. Для этого в строку браузера вводим запрос: http://(ваш IP).

В открывшемся окне записываем логин, пароль и данные, внесенные при настройке камер. Все записи сохраняем.

Особенности настройки наблюдения через облачные сервисы

Подключение в схему видеорегистратора добавляет возможность ведения архива на сервере с функцией удаленного просмотра записанной информации со смартфона.

Принцип настройки такого оборудования практически полностью повторяет предыдущую методику.

Вначале надо получить у провайдера IP адрес и настроить с него переадресацию на локальную сеть с видеорегистратором.

Затем выполняются настойки во вкладке «Сеть» (Network): записываем IP видеорегистратора (может быть 192.168.1.1), шлюз (IP регистратора в сети), маску подсети (255.255.255.0).

При этом роутер и регистратор прописываем в одной подсети, иначе они не свяжутся.

Настройки роутера

Открываем окно с интерфейсом. В пункте «Удаленное управление» разрешаем управлять устройством с выделенного порта.

Настраиваем переадресацию (раздел «Virtual Servers»). Назначаем порты: внешний (8086), для видеорегистратора (80). Записываем IP, например, 192.168.1.1.

Закрепляем постоянный IP регистратора за его MAC адресом (раздел Address Reservation).

Проверяем вход в регистратор по адресу http://(статический постоянный IP от провайдера). Например, 8086.

Как начать видеонаблюдение через облако

Заходим на сайт сервиса и в разделе авторизации вводим свой идентификационный номер и пароль. После этого можно будет просматривать информацию.

Алгоритм работы

Чтобы воплотить в жизнь видеонаблюдение для дома своими руками, выполните следующие шаги:

  • произведите отладку сервера openVPN, сгенерируйте ключи для openVPN-роутера;
  • настройте на роутере openVPN, openWRT и модем, чтобы выйти в интернет;
  • увеличьте объем памяти роутера, чтобы туда устанавливалось дополнительное программное обеспечение и отформатируйте флешку с системой файлов После этого вставьте ее в хаб, который подключается к роутеру. Все установленные вами настройки будут запускаться с флеш-карты;
  • если связь низкого качества, соберите антенну, которая усилит сигнал.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
