Для чего нужна отмостка?
Отмостка выполняет множество функций. Главная из них — предохранять основание дома и грунты вокруг него от попадания влаги. Следовательно, грунт не промерзает, не вспучивается, не нарушается геометрия фундамента.
Нецелесообразно устройство отмостки только при наличии свайно-винтового фундамента.
Во всех прочих случаях она необходима, поскольку вода, попавшая в эту зону, создает серьезные проблемы:
- Вертикальное выталкивающее пучение. Присутствие воды у подошвы фундамента и под ним влечет за собой намокание грунта. Если основание заложено неглубоко, почва промерзнет, а усилия пучения будут выдавливать строение. При неравномерном их распределении появятся трещины.
- Касательное пучение. Когда происходит пучение грунта, который контактирует с боковыми стенками заложенного фундаментного основания. Нагрузка довольно большая — может достигать 6 т на 1 м² стеновой конструкции. Наличие грамотно выполненной отмостки сводит к минимуму вероятность возникновения проблем.
- Проникновение воды в комнаты цокольного этажа. Такое возникает не только при плохой гидроизоляции. В условиях, когда влажность зашкаливает, даже при качественной защите могут появиться протечки.
Отмостка может стать и далеко не последним элементом ландшафтного дизайна. Если она хорошо сочетается с отделкой цоколя и стен, дом органично вписывается в ландшафт.
Отмостка полноценно выполняет свои функции только совместно с другими элементами. Сама по себе она не станет защитным сооружением, а только в комплексе с гидроизоляцией основания и системой водоотвода
Фундамент без защитной конструкции может разрушить не только влага, но и корни деревьев. Лучшего способа предохранения основания от всевозможных неблагоприятных факторов, чем устройство отмостки, пока что не придумали.
Этапы обустройства системы водоотведения
После того, как наиболее подходящая схема выбрана, производятся расчеты диаметра труб и оптимального уклона на каждом участке цепочки. Дальше осуществляется сборка всей системы по плану.
Этап #1 – расчет диаметра труб
Чтобы определить диаметры труб, нужно сделать расчет пропуска сточных вод, которые будут проходить по этой сети.
Сначала выясняем, какая норма потребления воды в сутки. Она отличается и зависит от места проживания. В небольшом городе взрослый человек использует приблизительно 200 л, а в мегаполисе — около 700 л.
Таблица нормативного расхода воды различными приборами и рекомендованный диаметр труб. Чтобы правильно рассчитать потребление, нужно использовать ГОСТы и СНиПы
Диаметр труб подбирается и под конкретный приемник. Если это унитаз, подразумевается большое количество отходов, поэтому нужна труба с диаметром минимум 85 мм. К умывальникам, стиральным машинкам, посудомойкам подключают обычно трубы с диаметром 32 мм.
Этап #2 – определение уклона для прокладки
Сточные воды проходят самотеком, поэтому нужен уклон. С его помощью обеспечивается движение потока с нужной скоростью. Конечной точкой является пониженная часть бассейна водоотведения.
Максимально допустимый уклон для горизонтальных трубопроводов равняется 15 см на один уложенный метр трубы. Но категорически нельзя на всей протяженности делать такой уклон.
Степень уклона канализационного трубопровода зависит от диаметра труб, материала, из которого они изготовлены, и степени наполнения
Если рельеф благоприятный, уклон получается естественным и близок к уклону поверхности земли. Если в сети присутствуют водоразделы, есть передача стоков снизу вверх или общее заглубление больше допустимого, нужно насосное устройство.
Этап #3 – выполнение монтажа трубопровода
К каждому приемнику подключается труба нужного диаметра. Допустимо прокладывать трубы наружным способом, он менее трудоемкий, но не эргономичный. Чаще коммуникации зашиваются в стены, для чего в поверхностях делаются канавы.
Трубы соединяются между собой специальными муфтами, резиновыми кольцами, спайками, склеиванием
Согласно ТУ в каждый отвод нужно врезать запорную арматуру. В металлических трубах нарезается резьба, в пластиковых устанавливается муфта.
Все отводы соединяются по замкнутой схеме. Здесь нужно предусмотреть невозможность перенаправления потоков жидкости.

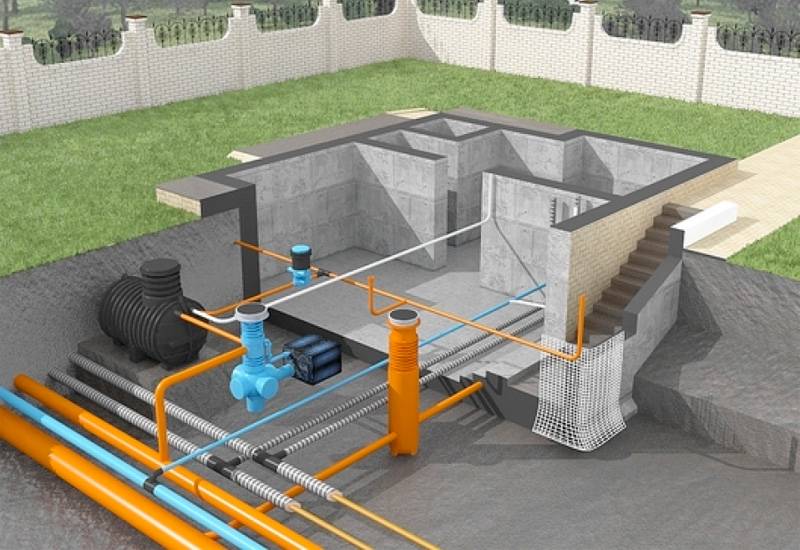

Схематика обустройства внутренней водоснабжающей и канализационной системы. На этой внутренней разводке показана пара — система водоснабжения (a) и водоотведения (b)
После прокладки внутренней канализации создается наружная: выкапываются траншеи и котлован для очистки. Дальше стенки траншей укрепляются и, если необходимо, утепляются текстилем или глиняным, бетонным кожухом. После чего в них размещаются трубы.
Теперь к наружным отводам нужно подключить внешние. Каждый стык обязательно герметизируется и проходит проверку на прочность.
На последнем этапе устанавливается очистное сооружение и к нему подводятся дрены, служащие приемниками водоотвода с крыши, дренажных установок, и трубы внутренней канализации. В местах стыковки рекомендуется оборудовать специальные люки для возможности оперативного устранения поломок.
Выбор диаметра труб
Устройство ливневки предполагает использование качественных труб. Лучше всего для этих целей подойдут полиэтиленовые, пластиковые или пропиленовые трубы.
Полиэтиленовые считаются лучшими по стоимости и из-за качественных характеристик – гладкости стенок, которые не будут копить на стенках остатки воды и бактерии. К тому же, данная продукция хорошо пропускает жидкость и считается долговечной.
Трубы из пластика бывают гофрированными, сделанными под высоким и низким давлением. Они хорошо и быстро собираются с помощью фитингов.
Кроме вышеперечисленных, можно использовать трубные изделия из металла (выдерживают большие нагрузки, особенно, вдоль дорог), стеклопластика и асбестоцемента.
Система труб транспортирует осадки из приемников к месту утилизации.
Диаметр выбора труб для ливневки находится в зависимости от климатических условий, мощности и насыщенности природных осадков, а также устройства системы (ее разветвленности и площади). Самым маленьким диаметром считают цифру в 150 мм, с уровнем уклона более 3 см на каждый м трубного отведения.
Диаметральный расчет вычисляется самостоятельно или при помощи услуг профессионалов. Для этого, узнают среднее количество региональных осадков, вычисляют площадь земли и коэффициент поправки, который зависит от окружающего грунта (покрытия). Например, при прилегающей асфальтированной территории, коэффициент будет равен 0,95, бетонированной – 0,85, гравированной или песчаной – 0,4.
Объем воды (Q) вычисляют по формуле: Q = q20 ∙ F ∙ φ. Как только формула покажет: с каким количеством осадков должна справиться труба, то начинают определять ее диаметральный объем. Для этого используют техническую таблицу Лукиных.
Приусадебному участку среднего размера самым подходящим диаметром будет 100-110 мм.
ВАЖНО! Чтобы дождевая канализация долго прослужила, нужно правильно подобрать трубы, рассчитав их диаметр таким образом, чтобы они справлялись с большим потоком поступающего водного объема.
Этапы подготовки к установке ливневой системы
Работы стоит сразу начинать после окончания планировки фасада и благоустройства территории. Вам необходимо:
- Выполнить вертикальную отсыпку грунтов на участке и уплотнить их. Это необходимо для того, чтоб избежать деформации оборудования.
- Монтаж по отводу осадков с крыш за пределы участка. Это помогает уберечь фундамент от промокания и разрушения.
- Определить способ и место для отведения осадковой жидкости. Место должно определяться в индивидуальном порядке, исходя из местности. Существует два вариант: дренажные канавы и канализационная система.
- Сбор дождевой воды на плиточных покрытиях. Устанавливаются только при наличии конт-уклона от прилегающей территории или постройки.
Порядок установки
Монтаж ливневок играет большую роль в ее дальнейшей производительности. Правильная последовательность действий даст исправную работу и высокую эффективность. В интернете можно найти множество различных фото, объясняющих принципы установки. Мы же ниже попробуем описать вам ее.
Итак, устанавливаем компоненты в такой последовательности:
- Закрепляем локальные точки сбора воды под трубы;
- Проводим линейный отвод, в основу которого входят лотки;
- Соединяем все компоненты трубами с коллектором.
Особенности прокладки кровельного водостока
Этапы выполнения монтажа ливневой сточной системы аналогичны с принципом прокладки обычной наружной канализации. Но если в частном доме отсутствует кровельная водосточная система, то начинать все мероприятия нужно с её сооружения. Монтаж кровельного водостока предусматривает проведение определённых этапов.
- В перекрытии домостроения проделываются отверстия для дождеприёмников. После монтажа и надёжной фиксации элементов дождеприёмника проводится их герметизация в местах примыкания.
- Выполняется монтаж сточного трубопровода и стояков.
- Все отдельные элементы стыкуются и фиксируются к конструкции частного дома посредством специальных хомутов.
Далее выполняется монтаж лотков в случае с линейной системой отвода дождевой воды или отводной трубопровод, если система точечного типа.
Как спроектировать и рассчитать ливневый слив
Для того, чтобы сделать всю работу своими руками, но не потратить лишних денег, необходимо провести заранее все расчеты. Иначе можно получить следующие неприятности:
- Не просчитать все нюансы. Система не будет справляться с необходимым объемом работы;
- Сделать все с запасом на глаз. Будут потрачены лишние деньги.
Наиболее точный расчет получится, если имеются следующие данные:
- Осадки (объем), которые характерны по местности. Их можно разыскать, если изучить СНиП.
- Когда потребуется удаление талых вод, то информация об уровне снегового покрытия. Здесь же будет нужна частота дождей.
- Площадь сбора сточных вод.
- Параметры грунта на участке.
- Расположение имеющихся в земле коммуникаций.
Когда у вас будут все данные, то вы сможете выполнить все подсчеты по количеству отводимых стоков. В расчете используется следующая формула:
Проект также должен учитывать способ перемещения жидкости к коллектору. Если имеет место такая ситуация, что уклон ливневой канализации недостаточный для самотека, то потребуется использовать принудительный метод с применением насосов.
На какой глубине прокладываются каналы ливневки?
Прокладка лотков или каналов из труб должна заглубляться в грунт на глубину, соответствующую конкретно взятому региону. Точные данные можно выяснить у соседей, которые уже пользуются ливневкой или в строительных организациях, занимающихся канализационными системами. В большинстве регионов нашего государства глубина системы отвода атмосферных осадков составляет 30 см, если сечение труб или лотков открытого типа не превышает 50 см. Более крупные элементы укладываются в почве на глубине 70 см.
Учитывая, что любые земельные работы требуют больших физических трудозатрат, слишком углублять ливневку сложно, да и не нужно. Нет смысла монтировать коллектор или смотровой колодец ниже точки промерзания почвы в зимний период года. Целесообразно размещать их выше, просто проведя утепление с помощью теплоизоляционных материалов: геотекстиль и слой щебёнки, которые защитят систему от промерзания.
Также нужно учитывать, что прокладка каналов должна выполняться с соблюдением угла в сторону сборника ливневой воды. Это означает, что уровень вводного места в коллекторном колодце должен располагаться ниже прохождения лотков или труб, которые отходят от дождеприёмников.
Монтаж своими руками
Качество работы водоотводной системы загородного дома зависит от точности проектирования. Правильно сделав все расчеты и разобравшись в строении подобранной конструкции, можно выполнить монтаж ливневой канализации своими руками.
Расчёт объёма стоков, подбор компонентов
Основным требованием к установленным ливневкам является полная пропускная способность — вся вода, попавшая на территорию, должна полностью уходить в отведённые резервуары. Поэтому требуется сделать правильный расчёт объёма стоков. Все вычисления выполняются согласно формуле:
Q= F∙¥∙q20
где Q — необходимый объём, F — суммарная площадь, с которой будут отводиться осадки, ¥ — коэффициент, который берется в зависимости от вида покрытия приусадебной территории или дома, q20 — количество атмосферных осадков, выпадающих в данной местности.
Для разных материалов коэффициент ¥ имеет такое значение:
- асфальт — 0,95;
- гравий, щебень — 0,4;
- кровля — 1;
- бетон — 0,85.
Немаловажное значение для качества стока имеет уклон, который определяется согласно размеру окружности устанавливаемых труб. Если используется трубопровод диаметром 200 мм, то берется коэффициент 0,007, а 150 мм — 0,008. Соответственно, в первом случае на 1 погонный метр трубы требуется 7 миллиметров, а во втором — 8 миллиметров
В открытых ливневых схемах уклон отвечает пределам 3-5 миллиметров
Соответственно, в первом случае на 1 погонный метр трубы требуется 7 миллиметров, а во втором — 8 миллиметров. В открытых ливневых схемах уклон отвечает пределам 3-5 миллиметров.
Трубы для ливневой канализации могут быть из ПВХ или пластика. Основным требованием к изделию является прочность, устойчивость к воздействию коррозии и химическая инертность.
Специалисты рекомендуют для обустройства дачных ливнёвок купить гофрированные многослойные трубы. Они соответствуют всем необходимым требованиям и имеют довольно невысокую стоимость. Цена за метр такого изделия в среднем составляет от 80 до 120 рублей.
Монтаж кровельной части
В первую очередь, для обустройства ливнёвки в частном доме требуется установка водосточной системы крыши. Для этого необходимо:
- Монтировать на кровле воронки и желоба. Детали фиксируются посредством специальных крюков. Для полной герметизации соединений используются специальные резиновые прокладки.
- Крепятся стояки и трубопровод. Вертикально фиксируются трубы, по которым будет стекать вода.
Все элементы кровельного водостока закрепляются посредством хомутов. Количество дождеприемников рассчитывается согласно схеме дома. При этом учитывается площадь крыши и всех отдельных её скатов.
Наземные сооружения
Согласно заранее созданному проекту ливневой канализации, который включает схему дома и прилегающей территории, отмечаются места для установки дождеприемников и лотков.
Для монтажа наземных частей ливнёвки:
- в намеченных местах с учетом глубины промерзания земли роют колодцы и траншеи для поверхностных лотков;
- на дно траншей укладывают слой песка, который тщательно трамбуют;
- после этого устанавливают резервуары для приёма воды;
- в подготовленные траншеи укладывают лотки;
- выполняют соединение дождеприемников, приспособлений для сбора песка и колодцев в одну канализационную цепь с помощью лотков.
Все наземные лотки фиксируются с помощью цементного раствора. Сверху на дождеприемники и элементы линейной системы устанавливаются защитные решётки.
Подземные коммуникации
Обустройство канализационной системы под землёй выполняется в такой последовательности:
- Выкапывают глубокую яму для установки коллекторного резервуара. В такой колодец можно установить пластиковую ёмкость или соорудить отсек из бетона.
- В траншеи засыпается песчано-гравийная подушка и укладываются трубы, которые соединяют в одну систему посредством фитингов. При устройстве ливнёвки длиной более 10 метров сооружают смотровые колодцы.
- На участках соединения дождеприемников и трубопровода устанавливаются пескоуловители.
Допускается глубина укладки труб до 70 сантиметров от поверхности грунта. Трубопровод диаметром, превышающим 500 миллиметров, прокладывают на 50 сантиметров ниже отметки промерзания почвы.
Перед тем как засыпать грунтом ров, следует провести тестирование канализационной цепи. Для проверки необходимо залить воду в устройство для приема воды и произвести осмотр всех соединений системы. Если протечки нет, то можно приступать к закладке траншей.
Как смонтировать?
Строительные работы выглядят следующим образом:
Производится сбор необходимой информации о количестве осадков и качестве грунта.
Формула для расчёта осадков:
Q = q20 *F*K, где
- Q – это объем влаги, которую система должны вывести;
- q20 – интенсивность осадков (она различна для каждой местности);
- F – площадь поверхности, с которой планируется выводить воду;
- К – поправочный коэффициент, который зависит от материала покрытия площадки, он составляет:
для щебня – 0,4;
для бетонированных площадок 0 0,85;
для асфальта – 0,95;
для крыш – 1,0.
Заказывается проектная документация. Согласно расчётам приобретаются строительные материалы.
Производится планировка и разметка инженерных сооружений на местности в соответствии с планом.
Выкапываются траншеи для укладки труб (ниже точки промерзания) и канавы для размещения лотков и приёмников дождевой воды.
Вырываются котлованы для смотровых колодцев и накопительных ёмкостей.
На дно траншей насыпается слой песка толщиной в 10-20 сантиметров. Песчаной подушке придаётся уклон в сторону коллектора.
Монтаж начинается с установки дождеприёмников, в которые обязательно помещают сифоны. Эти простые устройства помогут устранить неприятный запах.
Затем по периметру дома и вдоль дорожек размещают лотки.
Лотки и дождеприёмники соединяют с общим трубопроводом канализации с помощью колен.
Трубы укладываются в траншеи. Одновременно монтируются смотровые колодцы, коллекторы и накопительные ёмкости.
Система проверяется на работоспособность – через дождеприёмники необходимо залить воду и убедиться, что она беспрепятственно стекает в накопительный колодец.
На финальном этапе производится установка решёток на поверхностных элементах системы и обратная засыпка траншей и котлованов грунтом.
Как выбрать трубы?
Для ливневой канализации согласно СНиП можно использовать трубы из металла‚ асбеста или пластмассы. Чаще всего для частного дома и дачи выбор останавливают на пластмассовых трубах. Они легкие‚ декоративные‚ не коррозируют‚ их монтаж отличается простотой, но механическая прочность материала‚ по сравнению с металлом‚ небольшая.
Выбрав материал, нужно определиться и с диаметром труб.
Исходная величина — наибольший объем отводимых дождевых и талых вод. Определяют этот параметр по формуле:
Q=q20×F×Ψ
Здесь: Q – искомый объем‚ q20 – коэффициент‚ характеризующий интенсивность осадков в течение 20 сек. (л в сек. на 1 га). F — площадь подворья в га‚ если крыша скатная‚ площадь вычисляют по горизонтальной плоскости. Ψ — коэффициент поглощения.
При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.
Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.
Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.
Необходимость ливневки
Далеко не все хозяева считают, что ливнёвки так уж необходимы. На самом деле – это ошибка. Основная их задача – собрать и отвести с участка талые и ливневые воды. Если этого не делать, то осадки благополучно будут застаиваться во дворе, а это лужи и грязь, по которых ходить очень некомфортно. Более того, подобный подмыв, скажется на состоянии фундамента сооружения, коммуникациях, а этого допускать нельзя.
Обратите внимание! Ливневая канализация – это система для поверхностного дренажа, которое защищает фундамент и наружные конструкции около дома от подвижек и разрушения. Как видно, ливневка на любом участке просто необходима, ведь без нее могут образовываться трещины на стенах в результате подмывания фундамента, во дворе будет постоянно грязно и влажно
Как видно, ливневка на любом участке просто необходима, ведь без нее могут образовываться трещины на стенах в результате подмывания фундамента, во дворе будет постоянно грязно и влажно.
Среди преимуществ ливневой канализации:
- Система может одновременно принимать и отводит осадки.
- Комплектующие ее недорогие.
- Монтаж системы осуществляется самостоятельно, даже если вы не имеете специальных навыков.
- Почистить систему можно легко и быстро, для этого не нужны специальные инструменты.
- Земляные работы минимальны.
- Слив воды происходит самым коротким путем.
Как выполнить монтаж?
Ливневку монтируют по той же технологии, что и обычную канализационную систему. В любом случае устройству системы ливневой канализации предшествует расчет‚ подбор необходимых материалов. Прежде чем попасть в трубы дождевая вода собирается на крыше дома, поэтому логично, что строительство водоотвода начинается с верхней точки строения.
Сооружение кровельной части
В перекрытиях кровли необходимо сделать специальные отверстия, которые будут использоваться под дождеприемники. После того как все устройства будут установлены и закреплены на битумную мастику, места стыков и примыканий следует обработать герметиком. Далее устанавливаются сточные трубы и стояки, которые фиксируют к фасаду частного дома при помощи хомутов.
Наземная часть
В соответствии с намеченными планами, которые составляются с учетом всех существующих углов наклона местности и принятой в каждом конкретном регионе глубине проведения каналов, необходимо выкопать траншею. Рассмотрим последовательность действий.
Дно выкопанной траншеи необходимо тщательно утрамбовать, все камни, которые были встречены при раскапывании следует удалить, а ямки, образовавшиеся после них, необходимо засыпать грунтом.
Дно траншеи засыпается песком, как правило, толщина песчаной подушки составляет примерно 20 см.
Выкапывается котлован для установки коллекторного колодца. Для самого коллектора можно приобрести готовую емкость из пластика, но можно соорудить ее и своими руками – для этого необходимо установить опалубку и залить ее раствором бетона.
В канавы, утрамбованные и усиленные песчаными подушками, крепят трубы, которые соединяются друг с другом при помощи фитингов.
В ветки ливневки общей протяженностью более 10 метров необходимо включать смотровые колодцы, а в местах стыка приемников и трубопровода монтируют пескоуловители. Все эти устройства должны быть соединены в общую цепь, а места стыков в обязательном порядке герметизируются.
Перед окончательной засыпкой траншеи необходимо испытать систему на прочность, для этого в водоприемник заливается вода, если трубы будут подтекать, то необходимо выявить и устранить течь.
Точечный отвод дождевой и талой воды
Первый шаг — разметка трубопровода‚ состоящего из каналов‚ приемников‚ колодцев. В точках расположения всех элементов вбивают колышки. Чтобы видеть полную картину между колышками прокладывают шнур. Второй этап — копка траншеи и небольших углублений под дождеприемники. На дне устраивают песчаную подушку.
Далее более мелкие элементы — дождеприемники‚ пескоуловители‚ лотки. Все это объединяют трубами расчетного диаметра под выбранным из таблицы или рекомендуемым СНиП уклоном. При укладке трубопровода недопустимы провисания.
Собранную конструкцию испытывают. На каждый участок проливают воду чтобы проверить герметичность стыков. Количество залитой воды и вышедшей должно быть примерно одинаковым. Может обнаружиться такой дефект‚ как провисание‚ на что укажет значительная разница в объемах воды на входе и выходе.
Если испытания не выявят проблем‚ систему засыпают песчано-цементным слоем и грунтом. Иногда некоторые детали ливневой канализации объединяют с дренажной системой. При этом трубы первой должны находиться поверх второго трубопровода, но подходить они могут к одному коллектору.
Схема монтажа
- Разработка траншей под устройство ливневки.
- Формирование траншеи по периметру дома.
- Укладка канализационных труб на подсыпку.
- Установка заглушки на канализационную трубу.
- Засыпка коротких траншей с отводами.
- Прокладка магистральных труб с уклоном.
- Угловое подключение отводной трубы.
Подключение к трубе, выводящей в поглощающий колодец:
- Изменение уклона путем подсыпки песка под трубы.
- Сборка узла для подключения к отводящей трубе.
- Подсоединение узла к отводящей трубе.
- Ввод ливневой канализации в разгрузку.
Выводы и полезное видео по теме
Полезные видеоролики расширят ваш кругозор о назначении и монтаже ливневой канализации.
Видео #1. Ливневка в частном доме – от проекта до монтажа:
Видео #2. Промышленные технологии:
Этапы проектирования и тщательного расчёта ливневой канализации являются неотъемлемой частью строительства частных домов. Тщательно продуманный проект ливневки и точные расчёты – это долговечность строения и комфортная обстановка для его обитателей.
