Люки для смотровых колодцев: типы, размеры, технические требования и цена

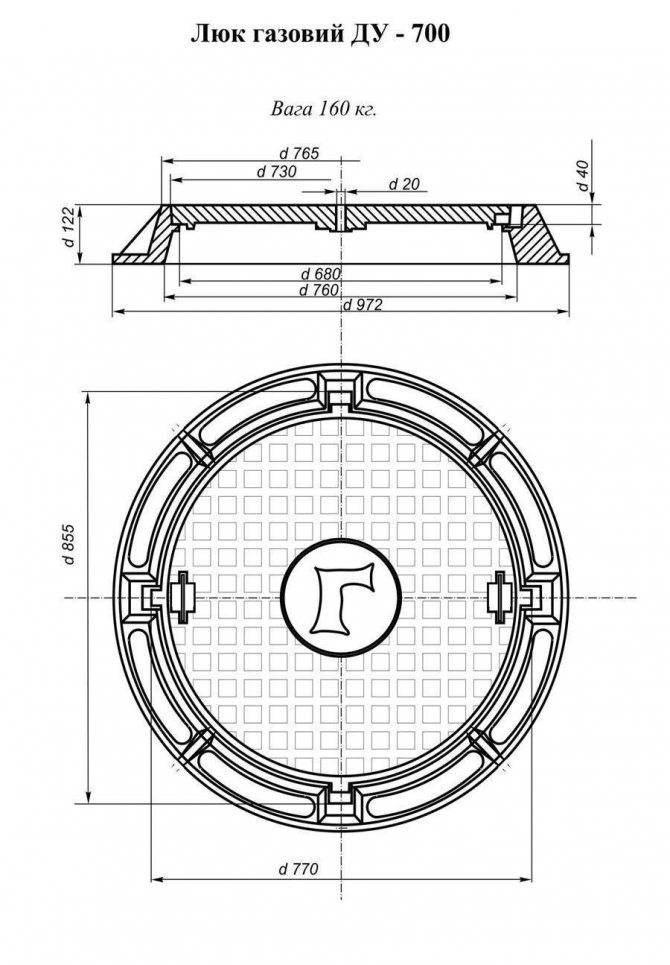

Таблица размеров чугунных люков (вес, ГОСТы, точные размеры)

Наименование	Обозначение	Краткое описание
Люк магистральный чугунный
Люк магистральный ГОСТ 3634-99, тип К, В, Д, Г	Люк ТМ (Д400)-К.1-58	корпус d=870х128, крышка d=646х75 масса 153 кг
Люк магистральный ГОСТ 3634-99, тип ГТС, ТС, К	Люк ТМ (Д400)-ГТС.2-60	корпус d=850х110, крышка d=686х75 масса 195 кг
Люк магистральный с внутренней крышкой ГОСТ 3634-99, тип ГТС, ТС, К	Люк ТМ (Д400)-ГТС.2-60	корпус d=850х110, крышка d=686х75, крышка ст. тип 1 d=610х3 масса 202.3 кг
Люк магистральный с внутренней крышкой ГОСТ 3634-99, тип ГТС, ТС, К	Люк ТМ (Д400)-ГТС.2-60	корпус d=850х110, крышка d=686х75, крышка ст. тип2 d=610х3 масса 202 кг
Плавающий люк магистральный ГОСТ 3634-99, тип ГТС, ТС, К	Люк ТМ (Д400)-К.1-58	корпус d=890х170, крышка d=646х75, кольцо опорное d=860х120 масса 253 кг
Люк чугунный тяжелый
Люк тяжелый ГОСТ 3634-99, тип К, В, Д, ТС	Люк Т(С250)-К.1-60	корпус d=850х100, крышка d=645х65 масса 108 кг
Люк тяжелый ГОСТ 3634-99, тип К, В, Д, ТС	Люк Т(С250)-К.2-60	корпус d=850х100, крышка d=645х65 масса 108 кг
Люк тяжелый ГОСТ 3634-99	Люк Т(С250)-К.7-60	корпус d=870х120, крышка d=645х45 масса 116 кг
Люк тяжелый ГОСТ 3634-99, тип К, В, Д, ТС	Люк Т (С250)-К.1-58	корпус d=870х128, крышка d=646х45 масса 116 кг
Люк тяжелый ГОСТ 3634-99, тип К, В, Д, ТС	Люк Т(С250)-ТС.1-64	корпус d=840х180, крышка d=700х75 масса 116 кг
Плавающий люк тяжелый ГОСТ 3634-99, тип К, В, Д, ТС	Люк Т (С250)-К.1-58	корпус d=850х170, крышка d=646х45, кольцо опорное d=850х100 масса 221 кг
Плавающий люк тяжелый ГОСТ 3634-99, тип К, В, Д	Люк Т (С250)-К.1-58	корпус d=890х170, крышка d=646х45, кольцо опорное d=860х120 масса 242 кг
Плавающий люк тяжелый ГОСТ 3634-99, тип К, В, Д	Люк Т (С250)-К.1-55	корпус d=860х170, крышка d=645х45, кольцо опорное d=860х120 масса 242 кг
Люк средний чугунный
Люк средний ГОСТ 3634-99 тип ГТС, К	Люк С(В125)-К.1-60	корпус d=780х76, крышка d=666х43, масса 92 кг
Люк средний ГОСТ 3634-99 тип ГТС, К	Люк С(В125)-ГТС.2-60	корпус d=780х76, крышка d=666х43, масса 92 кг
Люк средний с внутренней крышкой ГОСТ 3634-99 тип ГТС, К	Люк С(В125)-ГТС.1-60	корпус d=780х76, крышка d=666х43, крышка ст. тип 1 d=610х3 масса 99.3 кг
Люк средний с внутренней крышкой ГОСТ 3634-99 тип ГТС, К	Люк С(В125)-К.2-60	корпус d=780х76, крышка d=666х43, крышка ст. тип 2 d=610х3 масса 99 кг
Люк чугунный легкий
Люк легкий ГОСТ 3634-99 тип К, В, Д, ТС	Люк Л (А15)-К.1-60	корпус d=750х80, крышка d=626х35, масса 62 кг
Люк легкий ГОСТ 3634-99 тип К, В, Д, ТС	Люк Л(А15)-В.8-60	корпус d=700х80, крышка d=626х35, масса 74 кг
Люк легкий ГОСТ 3634-99 тип ГТС	Люк Л(А15)-ГТС.1-60	корпус d=780х76, крышка d=666х43, масса 86 кг
Люк легкий ГОСТ 3634-99 тип ГТС	Люк Л(А15)-ГТС.2-60	корпус d=780х76, крышка d=666х43, масса 86 кг
Люк легкий с внутренней крышкой ГОСТ 3634-99 тип ГТС	Люк Л(А15)-ГТС.1-60	корпус d=780х76, крышка d=666х43, крышка ст. тип 1 d=610х3 масса 93.3 кг
Люк легкий с внутренней крышкой ГОСТ 3634-99 тип ГТС	Люк Л(А15)-ГТС.2-60	корпус d=780х76, крышка d=666х43, крышка ст. тип 2 d=610х3 масса 93 кг
Дождеприемники чугунные
Дождеприемник большой	Люк ДБ2(В125)-2-36х78	корпус 520x990x120, решетка 400x820x80 масса 128 кг

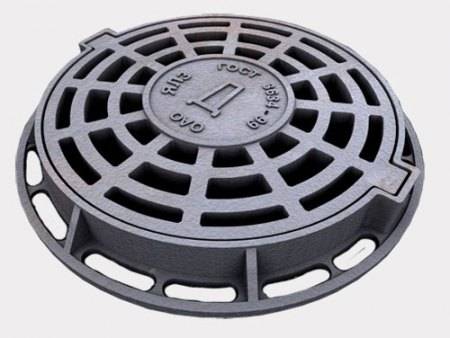

Дождеприемник круглый	Люк ДК(В125)-1-60	корпус d=850х100, решетка d=645х50 масса 88 кг
Дождеприемник магистральный ГОСТ 3634-99	Люк ДМ1(С250)-1-58	корпус d=870х128, решетка d=646х80, прокладка — 3 шт. масса 134 кг
Плавающий дождеприемник магистральный ГОСТ 3634-99	Люк ДМ1(С250)-1-58	корпус d=850х170, решетка d=646х80 кольцо опорное d=850х100 масса 218 кг

Устройство и область применения

Люк защищает смотровой колодец от воды и грязи, а также обеспечивает безопасность на дорогах и в пешеходных зонах

В отличие от дождеприемника, оснащенного решеткой, ревизионные люки включают в себя опорное кольцо и крышку. Устройство основной части различно и зависит от вида коммуникации. Чугунные и полимер-песчаные элементы изготавливаются с боковыми выступами, входящими при установке в горловинные пазы. Пластиковые модели иногда оборудуют резьбой и оснащают складными ручками.

Люки выполняют такие функции:

проведение ревизии системного узла,
предотвращение падения в шахту человека либо животного,
обеспечение безопасности передвижения транспорта,
защита подземных коммуникаций от воды и мусора,
предотвращение проникновения запаха канализации на поверхность.

Благодаря монолитной крышке посторонние предметы не могут попасть в колодезную шахту.

Габариты колодца

Соблюдение габаритов рабочей камеры имеет большое значение. Минимальная высота составляет 180 см, а диаметр определяется разновидностью трубы. Если толщина трубы составляет 60 см, рабочая камера будет минимум 10 см в диаметре. Если труба 800 мм, минимальный размер рабочей камеры должен оставлять 1500 мм. Размер горловины в таких колодцах зачастую одинаковый и составляет 70 см. Когда диаметр трубы составляет 600 мм, горловина должна быть оборудована так, чтобы туда проходили различные очистительные приспособления.

Через специальный железобетонный блок, либо конусную часть можно подступиться к горловине колодца. На уровне поверхности земли колодец закрывается люком. Монтаж такой крышки обязательно должен выполняться на высоте 7 см от земли при оборудовании колодца в зеленой зоне. При установке данного элемента канализации на какой-либо незастроенной территории люк монтируется на расстоянии 20 см от поверхности.

Виды колодцев, преимущества и недостатки

Пластиковый ревизионный узел

По типу строительного материала все смотровые шахты делятся на такие виды:

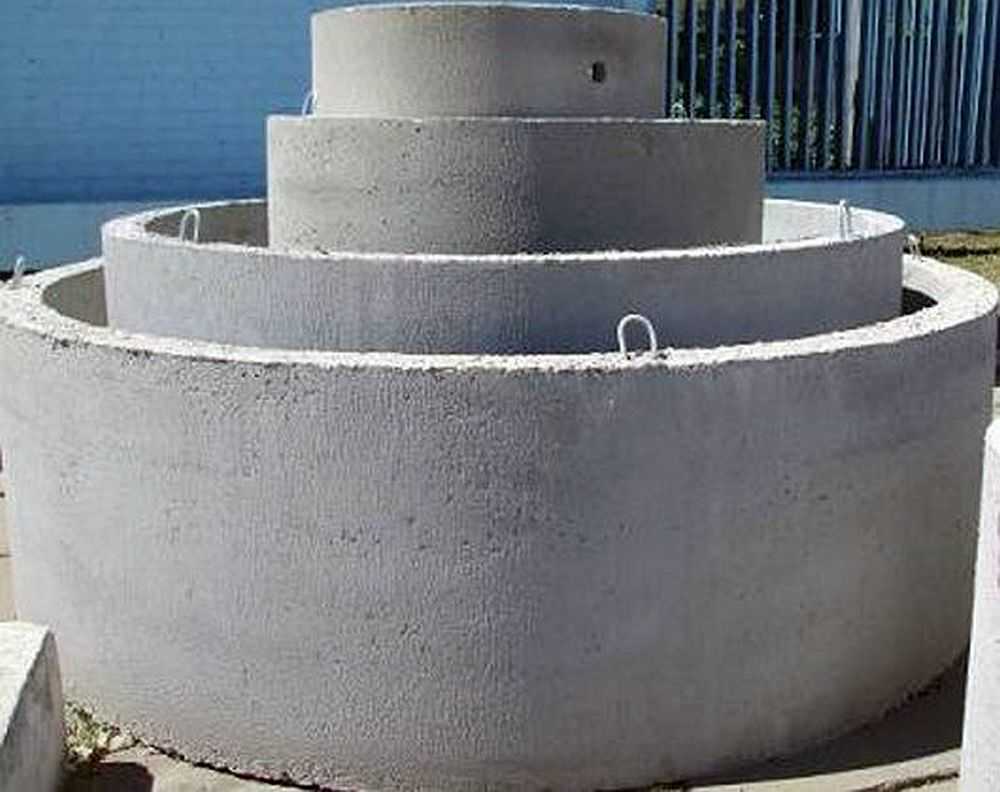

Железобетонные (возведенные из колец). Отличаются устойчивостью к агрессивным средам, коррозии. Служат до 20 лет (для армированного бетона). Имеют хорошую морозостойкость. Не подвержены воздействию пучинистых грунтов. Для ЖБ колец характерна большая масса, поэтому монтаж водопроводного колодца из сборного железобетона придется проводить с привлечением спецтехники, что повлечет за собой финансовые расходы. При неправильной установке хотя бы одного элемента со временем случится перекос всей шахты. Как результат, колодец лопнет.
Кирпичный. Не менее надежный вариант при устройстве смотровой шахты. Особенно хорошо, если на участке у мастера есть остатки блоков после строительства дома. Однако процесс монтажа кирпичного резервуара трудоёмок, занимает много времени.
Полимерный. Можно купить готовые пластиковые ревизионные изделия, или установить простую бочку со срезанным дном. Первый вариант надежнее, поскольку заводские колодцы имеют ребра жесткости, выдерживающие давление грунта. Пластиковые шахты отличаются длительным сроком службы (до 50 лет), инертностью к перепадам температур и агрессивным средам. К тому же весит полимер немного. Это позволяет провести работы даже в одиночку.

Любой из видов ревизионной шахты нужно снабдить крышкой с люком. Чтобы оградить резервуар от попадания атмосферных вод, вход в шахту желательно приподнять над уровнем земли на 20-30 см.

По типу назначения все колодцы бывают:

инспекционные, они же смотровые или ревизионные;
перепадные монтируются в точках изменения высоты трубопровода;
линейные устанавливают на протяженных участках магистрали;
машинные отделения под монтаж оборудования;
узловые устанавливают в точках соединения нескольких линий водопровода;
дренажные.

СНиП и правила расположения источников в СНТ

Нормами СНиП для территорий некоммерческих объединений определен промежуток между водоводом и централизованной системой канализации, составляющий 3–5 м.

Смотровые камеры по трассе водовода устанавливаются на удаленности 50 м друг от друга, а колодцы, соединяющие домашнюю сеть с центральной, размещают от дома на 5 м.
Максимальное расстояние между колодцами канализации для осмотра и устранения засора, оборудованными пластиковыми люками при диаметре трубы 200–450 мм, ограничивается 50 м. Промежуток между камерой, соединяющей сеть с внутренней канализацией дома и зданием, устанавливается не менее 5 м.

Особенности эксплуатации и обслуживания

Как правило, смотровой колодец на водоснабжение не нуждается в специальном обслуживании. Однако нелишними будут такие эксплуатационные мероприятия:

Стоит регулярно осматривать стены шахты на предмет нарушения целостности. Трещины со временем могут привести к подтоплению резервуара грунтовыми водами. Свищи и зазоры следует своевременно заделывать.
Нужно следить за герметичностью всех узловых соединений, чтобы избежать затопления колодца.
Для защиты системы водопровода от вандалов желательно предусмотреть запорный механизм на крышку люка.

Правильно смонтированный смотровой колодец служит от 20 до 50 лет без серьезных разрушений.

Элементы смотровых колодцев

Для начала стоит оговориться, что все виды подобных колодцев, безусловно, имеют общие черты. Какие именно? Прежде всего речь идет о строении колодца. Так, его неотъемлемыми элементами являются:

Лоток.
Днище.
Горловина.
Шахта.

Сам по себе смотровой колодец представляет собой шахту или камеру. Обычно сооружается шахта. Но если есть следующие условия, то проектируется камера:

Входящая и выходящая трубы различаются диаметром.
Трубопровод резко меняет наклон.
Меняется направление потока воды.
Боковые ветки трубы соединяются в одну.
На прямых участках канализационной трубы также проектируется камера, а не шахта.

Трубопровод подсоединен непосредственно к лотку колодца. Причем высота лотка совпадает с диаметром входящей и выходящей трубы. А сам лоток — это монолит из бетона, по сути, это место соединения труб. Дно смотрового колодца состоит из бетона, который заливается на слой щебня. А вот горловина колодца – всегда универсальна. Ее размер равен 700 мм.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

От чего зависит диаметр горловины

Диаметр горловины часто уменьшен по сравнению с размерами рабочей части. Это делается для уменьшения площади контакта с внешними нагрузками

Это особенно важно для емкостей, расположенных на проезжей части, в промышленных площадках и других проблемных участках. При этом, диаметр должен быть достаточным для свободной подачи в рабочую часть оборудования, прохода, нормальной работы людей

Поэтому, минимальный диаметр колец горловины составляет 700 мм.

Обсадное кольцо люка обычно соответствует по диаметру горловине, что позволяет ему передавать внешние нагрузки без разрушения. Иногда используют специальные переходные элементы в виде диффузоров. Они представляют собой усеченный конус, где диаметр нижней части соответствует размеру колец рабочей части, а верхний присоединительный элемент соответствует форме люка. Однако, подобные конструкции встречаются сравнительно редко.

Формы

Люки смотровых колодцев могут приобретать различные формы:

Квадратные.
Круглые.
Прямоугольные.

Самые распространенные – круглые. Причина в том, что большое количество шахт имеют такую форму. Диаметр люка подбирается индивидуально, хотя существуют стандарты. Как правило, ориентир держится на ГОСТ 3634 99. В этом нормативе предусматривается стандартный диаметр, а также вес и другие характеристики.

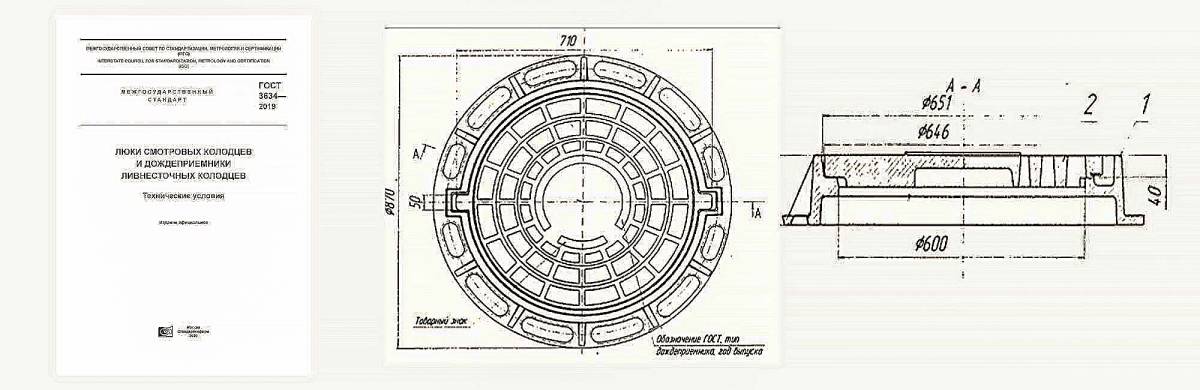

Форма квадрата и прямоугольника – редкое явление. Хотя в указанных ГОСТах упоминается люк данной формы. Его можно использовать при обустройстве приусадебной территории. Такая форма может быть наиболее удобной для опускания в колодезную шахту. В случае использования прямоугольного изделия одна из сторон может иметь минимальную грань 300 мм, а максимальную ширину 800 мм.

Основные преимущества колодцев связи

Все ККС подразделяются на лёгкие и тяжёлые системы. Лёгкие ставятся под пешеходной зоной, тяжёлые — под проезжей частью. Производят колодцы связи из полиэтилена высокой плотности, а крышки для устройства выполняются из чугуна, бетона или HDPE. Все без исключения кабельные системы обладают следующими преимуществами:

стойкость к воздействию низких температур;
герметичность конструкции;
возможность проведения монтажа в тяжёлых условиях;
отличная прочность;
небольшой вес;
большой срок эксплуатации;
простота монтажа, складирования и перевозки;
возможность подключить модель к канализации свободной конфигурации.

Предназначение колодезных люков

Согласно ГОСТ 8591-76, люки для кабельных колодцев должны обладать определенными характеристиками. Это необходимо для обеспечения длительной эксплуатации в самых разных условиях.

Эти изделия должны выполнять такие задачи:

Обеспечивать безопасность людей, передвигающихся по местности. Колодезный люк обладает достаточной прочностью и устойчивостью, чтобы выдержать довольно большой вес.
Защита шахты от загрязнений извне. Конструкция люков обеспечивает практически полную герметичность внутреннего пространства колодца.
Не создавать преграду для движения автомобилей. Установка люка проводится так, чтобы его крышка находилась на одном уровне с проезжей частью.

Сегодня на колодцы устанавливаются крышки из самого разнообразного материала. Выбор защитного приспособления (его тип, конструкция и размеры) напрямую зависит от предназначения и условий, в которых оно будет эксплуатироваться.

Вне зависимости от того, какой установлен люк на колодец, требования к нему предъявляются следующие:

устойчивость к любым видам механических нагрузок (давление, удары, попытка несанкционированного вскрытия);
сохранение всех технических характеристик независимо от изменения погодных условий;
не оказывать разрушающего воздействия на конструкционные элементы колодца;
возможность свободного доступа во внутреннее пространство шахты для обслуживания и ремонта оборудования.

Современность вносит свои дополнения в этот список. Все более востребованными становятся декоративные крышки на люки и колодцы. Ими обустраиваются частные дворы, территории коммерческих организаций и парковые зоны. Исходя из этого, к крышкам предъявляются требования и эстетического плана.

Достоинства и виды полимерных канализационных крышек

Основа для изготовления полимерных люков – полимерпесчаная смесь. Введение различных добавок позволяет получить защитное приспособление с нужными эксплуатационными свойствами. Благодаря ряду преимуществ этот вид люков для канализации стал самым востребованным:

Размеры полимерных канализационных люков

высокие показатели допустимой механической нагрузки (до 25 т);
высокоточный метод прессования обеспечивает отличную герметичность;
несколько цветовых исполнений позволяет органично вписать оборудование в любой ландшафт;
долгий срок эксплуатации (20–50 лет);
лёгкость транспортировки и установки – с монтажом справится одни человек;
взаимозаменяемость деталей в случае порчи – размеры крышек стандартизированы;
температурный режим эксплуатации от -50 до +50 градусов;
устойчивость к воздействию химических веществ;
не ржавеют и не выгорают;
не издают металлического звона и не искрят при наезде автомобиля;
низкая стоимость по сравнению с чугунными аналогами.

Всё многообразие моделей люков классифицируют по нескольким признакам.

Разновидности смотровых колодцев

Соответственно конкретному предназначению различают такие виды смотровых колодцев:

Линейный. Оборудуются только на прямых участках. Расстояние между ними определяется диаметром труб;
Поворотный. Соответствуют форме канализации, имеют незначительный уровень искривления не более трех диаметров установленной трубы;
Узловой. Устанавливается в местах соединения двух и более водопроводных магистралей. В крупногабаритных системах такие колодцы называют еще соединительными отсеками;
Контрольные колодцы устанавливаются за границами красной линии строительного объекта со стороны сооружения. Такие приспособления нужны для обеспечения контроля наружной части канализационной системы;
Промывной колодец способствует удалению накопившихся осадков.
Колодец с большим люком и горловиной. Дистанция между колодцами одной системы должна соответствовать минимум 50 метрам.

Для изготовления таких колодцев могут применяться разные материалы.

Разновидности по материалу изготовления

Канализационные люки изготавливают из следующих материалов:

чугун серый;
высокопрочный чугун, который по номинальной нагрузке в 4 – 5 раз выше серого;
полимерпесчаная смесь;
пластик;
композиты;
прочная резина;
железобетон или бетон.

Каждый материал имеет свои преимущества и недостатки.

Чугунные изделия

Чугунное колодезное перекрытие Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.

Преимущества при эксплуатации чугунных люков:

долговечность;
выдерживание больших нагрузок;
устойчивость к резким перепадам температур.

Недостатком является большой вес изделий, а также возможность появления искры, что в некоторых сферах недопустимо. Например – при установке на газовой магистрали может произойти взрыв. Чугунные изделия часто становятся объектами хищения, поэтому требуется дополнительная защита от вскрытия замков.

Пластиковые люки

Полимерная крышка для канализационного колодца Одним из преимуществ пластиковых канализационных люков является их низкая стоимость, так как они могут изготавливаться из вторичного сырья. С каждым годом промышленность предлагает все более прочные модели, которые не уступают металлическим.

Пластику можно придать любой цвет, добавив пигмент на этапе плавления. Особенно популярны пластиковые модели в частных септиках и ливневых канализациях. Устанавливают полимерные люки в пешеходных зонах без опасения, что они могут быть похищены – пластик не представляет ценности для грабителей.

Синтетические материалы не подвержены воздействию температур и не выгорают под действием ультрафиолета. Внешний вид участка сохранится длительное время. Если не превышать нагрузки, то пластик прослужит долго.

Единственный недостаток – такие материалы не подходят для автомагистралей с большим движением, так как быстро разрушаются.

Полимерпесчаная смесь

Полимерпесчаное перекрытие Представляет собой сочетание песка – 70% и пластиковых отходов – 30%. Качество готовой смеси зависит от чистоты сырья – отсутствия в ней технических масел. После измельчения и плавления компонентов из смеси можно отлить изделие любой формы. После застывания приобретает следующие характеристики:

не подвержена воздействию агрессивных жидкостей, поэтому может использоваться в колодцах с бытовыми и промышленными отходами;
устойчива к низким и высоким температурам;
мало весит;
не вызывает искру, поэтому изделие безопасно.

Люки не представляют материальной ценности по сравнению с чугуном или железом.

Люки из композитного материала

Композитный люк канализации Пользуется популярностью композитный материал премикс. Производство основано на применении наноматериалов, которые позволяют хорошо смешивать компоненты в составе композита.

Премикс содержит:

стекловолокно;
кальцит;
полиэфирные смолы;
другие добавки.

Материал получают методом нагревания до 100 градусов, после чего отливают из него изделия нужной формы. Люки из композита выдерживают нагрузки до 40 тонн, имеют легкий вес и отличные показатели долговечности. Не представляют ценности для грабителей, поэтому служат дольше.

Цена композитного канализационного люка достаточно высокая – это единственный недостаток.

Резиновые канализационные люки

Резиновый канализационный люк Чугунные конструкции вполне можно заменить высокопрочной армированной резиной. Такой материал не ржавеет, не трескается. Специально подготовленная резина устойчива к высоким и низким температурам, агрессивным жидкостям.

Для качественной установки необходимо подготовить основание – залить его бетоном. Крышка монтируется на один уровень с асфальтом или грунтом.

Бетон и железобетон

Железобетонное перекрытие для колодца Для изготовления бетонных и железобетонных люков применяется качественный цемент – устойчивый к влаге и механическим нагрузкам. Применяется в сочетании с бетонными кольцами: после установки верхней плиты с отверстием для люка. Для удобства в бетон заливаются металлические ручки.

Преимущество:

низкая стоимость;
вес — поднять тяжелую плиту детям или подросткам практически невозможно;
долговечность.

Недостатки кроются во внешнем виде изделия – придать определенный цвет бетону не получится из-за плохой адгезии с красящими веществами.
