Манометрический прибор. Разновидность
- Первый манометр, он синий, имеет две шланги и оснащён вентилем. Данный прибор предназначен для производства замера способности всасывания. Для специалиста он — незаменимы инструмент, который использует мастер, чтобы восстановить работу бытовой холодильной техники. Показателей давления для холодильника в квартире вполне достаточно. Кран, который имеется в коллекторе, отвечает за разделение и изоляцию желтого и синего цвета шланг.
- Оснащенный 2 манометрическими коллекторами. В его устройстве предусмотрены 2 вентиля и три шланга. Мы уже ранее обозначали, что манометры с синим либо красным корпусом предназначены для определения направлений давления. Чтобы установить показатель нагнетания давления — понадобится прибор красного цвета, всасывание демонстрирует синий манометр. Чтобы убедиться в точности показателей, специалисты подключают к обоим устройствам аналогичного цвета трубки (шланги), которые точно повторяют характеристики имеющихся шланг.
Принцип работы

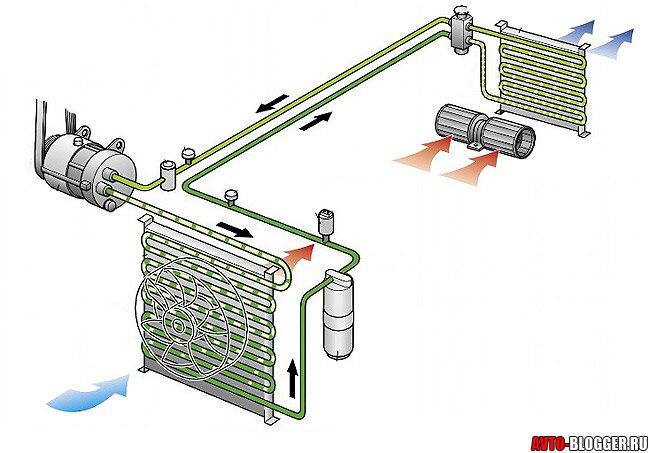

Нужно понимать — как работает кондиционер. По сути это машина, которая построена на принципе переноса тепла и холода, по средствам специальных газов (обычно ФРЕОНОВ). И именно физические свойства этих газов обуславливают охлаждение или нагрев контура.
Ведь кондиционеры можно использовать и на нагрев помещения, причем эффективность находится на очень высоком уровне. При определенных погодных условиях за бортом, эффективность может быть «4 к 1». ТО есть на 1 киловатт электроэнергии вы можете получить 4 киловатта тепла и это никакой не вечный двигатель, это просто физика. НО чем на улице холоднее, тем эффективность ниже, например при – 30 градусах Цельсия, эффективность уже «1 к 1».
А вообще я вам рекомендую посмотреть вот это видео, здесь все очень подробно расписано.
Теперь переходим к самому интересному
Какие бывают манометрические станции
Существует два вида коллекторов:
- Имеющие один кран, 2 шланга и синий манометр. Другими словами – одновентильный. Для ремонта холодильников такого прибора вполне хватает. Он измеряет уровень всасывания охлаждающей жидкости. Соединение между шлангами изолируется вентилем.

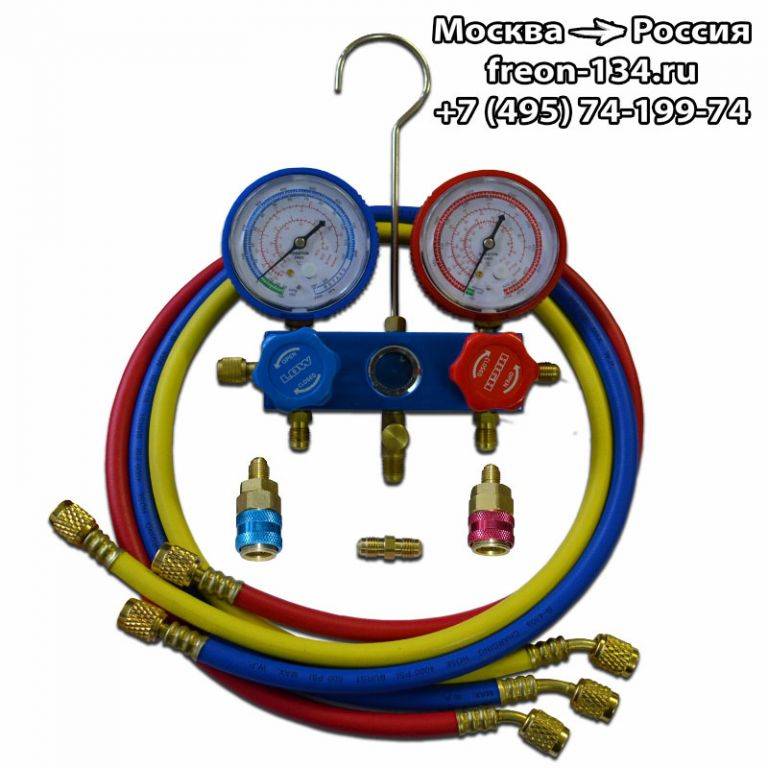

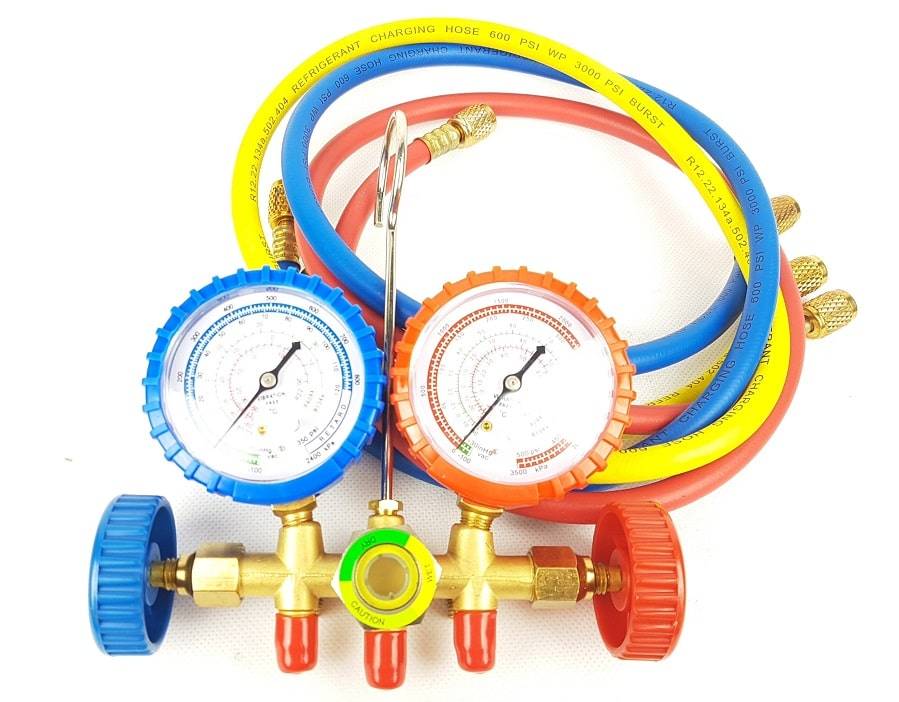

- Имеющие 2 крана, 2 манометра и три шланга. Это двухвентильные приборы, которые способны измерять давление в двух направлениях. Красный манометр определяет давление нагнетания, синий – всасывания. Данное оборудование используется как для дозаправки фреоном магистралей кондиционеров и холодильной техники, так и для вакуумирования системы труб после утилизации хладагента. Воздух в систему во время работы подключенного прибора прекращает поступать.
Есть еще четырехвентильные и шестивентильные, но для обслуживания сплит систем достаточно одно- или двухвентильного прибора.
Подразделяются по классу точности от 0,2 до 4,0. Чем меньше коэффициент, тем более точным считается оборудование. Для обслуживания в условиях вибрации применяют виброустойчивые модели манометров.
В свою очередь для проверки корректной работы манометров используются эталонные приборы. Если есть сомнения, что манометрическая станция показывает неверные значения, его нужно проверить другим манометром.
В зависимости от назначения приборы подразделяются на несколько видов, но при работе с климатической техникой применяют пружинный принцип измерения давления в магистрали. Находящаяся внутри пружина под воздействием давления деформируется. Степень деформации служит мерой определения на манометрическом экране, который бывает жидкокристаллический или аналоговый.
Дело в том, что потенциальное давление в системе, заполненной более экологичными жидкостями, выше, чем устаревшими запрещенными фреонами. Поэтому, чтобы не вывести из строя манометр, его подбирают по типу фреона в системе.
Вопросы и ответы
При заправке по перегреву хладагент закачивают непрерывным потоком или порциями?
Рекомендуется делать это небольшими порциями, дожидаясь установления показателей на приборах. Это повышает точность расчетов.
После дозаправки и включения кондиционера обмерзают краны. В чем причина?
Обмерзание кранов, чаще всего, говорит о недостаточном количестве фреона в системе. Следует произвести повторную дозаправку. Если ситуация не изменится, необходимо искать место утечки хладагента.
Сколько всего хладагента в кондиционере?
Количество фреона зависит от модели кондиционера (прежде всего, его мощности) и длины трасс. Так в устройстве мощностью порядка 7кВт при минимальной длине магистралей содержится 750-800 г фреона. В мощных системах этот показатель может превышать 1.5 кг.
Хочу дозаправить кондиционер по массе. Как узнать, сколько фреона осталось в системе?
Рассчитать массу оставшегося в системе хладагента – задача очень сложная, ее не решат даже в большинстве сервисных центров. Следует выбрать другой метод дозаправки или выпустить весь фреон и провести полную заправку.
Почему специалисты советуют закачивать меньше фреона, чем необходимо по расчетам и характеристикам?
Недостаточное количество хладагента скажется только на производительности агрегата – он будет медленнее набирать температуру или не достигать предельных показателей. Избыток же фреона приводит к выходу оборудования из строя.
Домашний кондиционер можно заправить или дозаправить фреоном самостоятельно. Операция не столь сложна, однако требует применения специальных инструментов и некоторых навыков. Кроме того, при серьезной ошибке можно вообще вывести оборудование из строя. Соответственно, лучше не гнаться за экономией в 2-3 тыс.руб, а поручить выполнение работ специалистам сервисного центра.
Производители манометрического оборудования
Вторым производителем, выпускающим измерительные приборы, является Китай. Многие мастера предпочитают китайскую продукцию за ее дешевизну. Покупая дешевые приборы для каждодневного использования, можно ошибиться и приобрести подделку, которая не доработает до окончания гарантийного срока. Устройство может не показывать правильные величины – из-за этого у клиентов возникнут проблемы с работой климатического оборудования, что повлечет за собой жалобы и разбирательства.
Среди китайских моделей есть действительно хорошие производители, поэтому нужно знать, у кого покупать профессиональный прибор для работы.
Ликвидация утечек фреона
Куда уходит фреон? Какой бы не был хладагент, даже незначительное повреждение трубопровода может привести к утечке жидкости
Сколько бы у вас не было залито жидкости, из-за утечки фреона может вовсе не стать в системе, поэтому важно вовремя обнаружить неисправность
На сегодняшний день используется несколько вариантов поиска утечек, которые актуальны для всех автомобилей, в том числе Рено Логанов:
- с помощью электронных течеискателей;
- с помощью ультрафиолета.
Течеискатели представляют собой специальные устройства, позволяющие определить, есть ли в воздухе фреон. Как правило, эти приборы чувствительны таким образом, что позволяют выявить утечку, если она составляет от 5 до 10 грамм в год. В продаже можно найти десятки различных типов и моделей течеискателей, одни из них более просты в эксплуатации, другие считаются более усовершенствованными
Одни модели позволяют точно зафиксировать и показать, куда водителю обратить внимание, чтобы найти утечку, другие варианты позволяют только показать, сколько в воздухе находится газа в граммах. Следует отметить, что устройство не всегда может гарантировать вам, что покажет, куда обратить внимание и где искать протечку, сколько грамм фреона в воздухе, однако погрешности есть не всегда. По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа
Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика
По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа. Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика.
Порой обнаружить утечку в патрубках бывает очень проблематично. Газ может куда-то уходить на протяжении нескольких месяцев по несколько грамм, при этом утечка может осуществляться при определенном уровне давления. Или, к примеру, возможные места протечек располагаются слишком близко друг к другу. В этом случае устройство сможет определить наличие фреона 134а или любого другого в салоне, однако показать точное место, где давление становится низким, невозможно.
Если понять, куда точно уходит газ, не предоставляется возможным, можно использовать специальный ультрафиолетовый краситель, принцип работы которого достаточно прост. В первую очередь, необходимо полностью заправить систему, со всеми расходными материалами в нее добавляется определенное количество грамм красителя, который светится при воздействии ультрафиолетовых лучей. На функционирование системы кондиционирования краситель никак не влияет, привести к поломкам он также не сможет. На сегодняшний день по несколько грамм красителя добавляется при производстве автомобилей на концернах.
Одним из основных условий правильной диагностики с помощью ультрафиолета является полная заправка системы маслом и хладагентом. Если вы решите сэкономить и не дольете в систему несколько грамм, это не только приведет к тому, что вся процедура окажется бессмысленной, но и может отразиться на работе системы.
После того, как вы заправили климатизер ультрафиолетовым красителем, необходимо как можно чаще эксплуатировать систему при возможности. Когда вы заметите, что устройство начинает хуже холодить, необходимо просветить все патрубки системы с помощью ультрафиолетовой лампы. Чтобы получить более точный результат, желательно просвечивать магистрали в темноте, а для выявления мест утечек использовать специальные очки. Те места, откуда уходит газ, проявятся в виде туманностей или ярко-желтых либо зеленых подтеков (автор видео — Олег Акушкин).
Как вы видите, последний метод является более эффективным и обладает преимуществами по сравнению с первым, однако и в нем есть определенные недостатки. К примеру, не все магистрали на тех или иных марках авто доступны для глаз, соответственно, иногда приходится долго разбираться в проблеме. Нужно помнить, что испаритель климатизера является наиболее недоступным местом, поскольку он расположен в торпеде транспортного средства. Учтите, что после диагностики с помощью ультрафиолета моторный отсек необходимо промывать, чтобы при последующей проверке не возникло проблем.
Заправка системы и её проверка
Чтобы выявить неполадки в охладительной системе, необходимо соблюдать правила, которые предполагают измерение давления, предшествующее диагностике системы в целом. Каждый вентиль должен быть закрыт
Если работаете с холодильным оборудованием, не забывайте, что он оснащен хладагентом, работа с которым также требует соблюдения мер предосторожности
Чтобы обнаружить протечки, нужно действовать следующим образом:
- Снять протекционнные колпачки со всех портов;
- Соединить приборы в таком порядке: подключить синюю трубку с низшей стороны прибора, далее подключить шланг с нагнетающим контуром с высшей стороны;
- Полностью затянуть адаптеры, чтобы не открылся клапан подачи хладагента.
Окончив ремонт в системе охлаждения, обязательно следует произвести проверку на предмет протечки, вакуумируя показатели не меньше 29 Hg. И уже после этого можно начинать заправку.
Заправка/дозаправка
По массе
Этот метод состоит в закачке в контур хладагента, масса которого соответствует указанной в техдокументации производителя. Подходит только для полной заправки, поскольку измерить массу оставшегося в контуре фреона в домашних условиях невозможно.
Последовательность действий:
- Удаляют из системы остатки хладагента, для чего открывают замки сервисных штуцеров в контуре и оставляют до полного истечения фреона. Замки закрывают. Если на подготовительном этапе проводились опрессовка и вакуумирование, шаг нужно пропустить.
- Подключают баллон с фреоном в систему через коллектор.
- Размещают баллон на весах, фиксируют показания (лучше использовать электронные весы, на которых проще контролировать изменение массы).
- Открывают газовый вентиль для заполнения контура, постоянно контролируют показания весов.
- Когда изменение веса баллона достигнет заданной (указанной в техдокументации) величины, вентиль закрывают, отсоединяют баллон, закрывают штуцер в контуре и снимают коллектор.
Фреон расходуется на заполнение всех частей контура, в том числе, трубопроводов. Соответственно, если длина магистралей превышает указанную в инструкциях производителя, массу фреона нужно увеличить из расчета 15-30 г (определяется типом хладагента) на 1 метр трубопровода.
По давлению
Метод заправки по давлению подходит как для полной заливки системы, так и для дозаправки. Суть метода в том, что хладагент подают в контур до тех пор, пока не установится оптимальное (указанное производителем оборудования) давление.
Последовательность действий повторяет приведенную для заправки по массе. Отличие состоит только в методике контроля количества поступившего в систему хладагента. Измерения проводят не по массе баллона, а по показателям манометра на коллекторе.
Чтобы обеспечить необходимую точность подачу ведут порциями, дожидаясь после каждого установления показаний прибора.
Оптимальную величину давления производитель указывает для определенной температуры (диапазона температур). Данные приводятся на шильдике агрегата, в инструкции по эксплуатации или справочной литературе. Если для конкретного случая уровень давления не указан, его можно рассчитать по соседним значениям в таблице и поправочным коэффициентам.
По стеклу (смотровому окну)
Этот метод также подходит для заправки и дозаправки фреона. После подключения баллона в контур через коллектор, подачу хладагента ведут до тех пор, пока он не вытеснит из всех магистралей системы воздух (газ).
О завершении процесса судят по прекращению выделения газовых пузырьков при наблюдении через мерное стекло. После этого отсоединяют баллон и через газовый вентиль стравливают излишек хладагента, контролируя давление в системе по манометру.
Мнение эксперта
Торсунов Павел Максимович
Излишек фреона – ситуация еще более опасная, чем недостаток, поскольку однозначно приводит к выходу агрегатов из строя. По этой причине использовать самостоятельно данный метод не рекомендуется.
По перегреву
Способ основан на использовании свойств охлаждающего замкнутого контура. Разница между температурой в нем и температурой кипения фреона при достаточном количестве последнего составляет фиксированную величину. Соответственно, необходимо только получить показания двух термометров.
Принцип заправки:
- Включить кондиционер (измерения проводят на работающем устройстве).
- Измерить температуру в контуре термометром, предварительно установленным на газовую трубу.
- Посмотреть давление на манометре коллектора, по таблицам определить температуру кипения хладагента.
- Рассчитать разницу температур, она не должна превышать 5-8оС. Большее отклонение свидетельствует о необходимости дозаправки.
- Подключают баллон коллектору, открывают вентиль.
- Стравливают воздух через жидкостный вентиль коллектора (открывают его на время до 1 с).
- Подают порциями хладагент в систему, открывая на коллекторе газовый вентиль.
- После каждой порции повторяют контрольные операции с измерением температур и расчетом их разницы.
- Завершают заправку, если после очередной порции хладагента разность температур оказалась в допустимом диапазоне 5-8оС.
- Снимают баллон, закрывают штуцер в контуре, отсоединяют коллектор.
Оборудование для заправки автокондиционеров
Для качественной заправки автокондиционеров в первую очередь необходимо иметь хорошее оборудование. Чтобы заправить кондиционер в автомобиле можно использовать один из трех типов оборудования:
- Автоматические станции для заправки автокондиционеров;
- Набор оборудования для ручной заправки автомобильных кондиционеров;
- Одноразовый набор для заправки одного автокондиционера своими руками.
Автоматические станции позволяют проводить заправку автокондиционеров в полностью автоматическом режиме, что сводит к минимуму вмешательство оператора установки в процесс заправки. Но цена такого оборудования будет начинаться с отметки 130-150 тыс. руб.
Обслуживание системы кондиционирования автомобиля на такой станции, безусловно, является оптимальным решением – это позволит не только быстро и качественно заправить ваш автокондиционер, но и значительно продлит срок его службы.
Набор оборудования для ручной заправки автокондиционеров, в свою очередь, стоит значительно дешевле автоматической станции, но и для работы с ним нужно иметь определенный опыт и сноровку. В состав такого набора обычно входит следующее оборудование:
- Манометрический коллектор предназначенный под использование фреона;
- Электронные весы для отслеживания объема заправляемого хладагента;
- Баллон с хладагентом (оператор заправляет хладагент прямо из баллона, ориентируясь по показаниям весов);
- Вакуумный насос (для вакуумирования системы).
Чуть ниже на видео наглядно показан процесс самостоятельной заправки автокондиционера хладагентом при помощи такого набора.
Одноразовые наборы для заправки кондиционеров, естественно, самые дешевые среди перечисленного выше оборудования. Такой набор, как правило, представляет собой небольшой одноразовый баллон с фреоном, который через шланг с манометром подключается к сервисному порту низкого давления для дозаправки системы.
Цена такого набора составляет порядка 1000 рублей, но вот эффективность такой заправки автокондиционера оставляет желать лучшего. А все потому, что при помощи подобных наборов просто невозможно полностью удалить из системы остатки старого хладагента, воздуха, влаги, и провести вакуумирование.
Чудес не бывает, поэтому если вы хотите качественно заправить свой автокондиционер новым фреоном, тогда необходимо использовать и качественное оборудование.
Также для диагностики и заправки автомобильных кондиционеров может понадобиться дополнительное оборудование:
- Ультрафиолетовая лампа и защитные очки для поиска утечек в системе.
- Электронный течеискатель, реагирующий на фреон.
- Термометр-влагомер. Его показания необходимы для оценки климатических условий в салоне до и после заправки автокондиционера.
- Масляный инжектор. Во время заправки системы он обеспечивает добавление в неё масла в необходимом количестве.
- Набор переходников для подключения манометрического коллектора к любому автомобилю.
- Специальные съемники для разъединения трубок системы кондиционирования (актуальны в основном для японских и американских машин).
- Специальный съемник для клапанов сервисных портов.
Необходимость в наличии того или иного дополнительного оборудования определяется специалистом, производящим заправку автокондиционеров.
Уход за кондиционером
Для правильной эксплуатации автомобильного кондиционера следует соблюдать несколько важных правил:
- Включать охлаждение на полную мощность в жаркую погоду необходимо постепенно, опустив на некоторое время (3-5 минут) стёкла передних дверей и проветрив салон. Решётки направляющих дефлекторов на воздуховоде не следует направлять на лобовое стекло.
- Если кондиционер не оборудован автоматическим климат-контролем, то после достаточного охлаждения салона включается малый режим с подачей потока в ноги.
- В случае перегрева двигателя включать охладитель не рекомендуется. Температура охлаждающей жидкости на показателе приборной доске не должна превышать +100°С.
- Чтобы быстро охладить салон, включают внешний приток воздуха на 10 минут, после чего рециркуляцию возобновляют. В противном случае микроклимат обеспечивает повышенную влажность и образование конденсата на стёклах.
- Грамотная эксплуатация кондиционера– это закрытые окна и вовремя замененные воздушные фильтры.
Самые распространённые поломки автомобильной климатической установки происходят по причине выхода из строя компрессора, образования коррозии на магистралях и нарушении герметичности. Для профилактики в зимний период его рекомендуют запускать один-два раза в сезон в гаражных условиях при плюсовой температуре. В летнее время следят за внешним состоянием конденсатора (наличие грязи, пыли на трубках радиатора). Полную диагностику конденсатора выполняют в специализированных сервисах с применением дополнительного оборудования.
Методы контроля количества фреона
Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.
Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.
Делают это следующими способами:
- измеряя изменение массы баллона с хладагентом;
- учитывая давление в системе, которое должно достичь определенного показателя;
- оценивая состояние контура через смотровое стекло;
- учитывая изменение температуры у вентилятора внутреннего блока.
Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.
Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.
Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.
Прибор должен соответствовать следующим требованиям:
- грузоподъемность – не менее 20 кг;
- градация шкалы – от 100 г;
- наличие опции взвешивания тары.
Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.
Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.
Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.
До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ
Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.
Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.
Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.
Технология заправки по весу хладагента
Суть способа заключается в полной замене фреона – старый газ нужно спустить в атмосферу, а вместо него залить свежий хладон. Для новичков это наиболее приемлемый вариант – только опытный мастер способен определить остаток хладагента в системе и точно дозаправить недостающее количество. Другие способы закачки мы опишем ниже.
Присоединение коллектора к портам внешнего модуля
Представляем инструкцию, как заправить кондиционер фреоном по весам:
- Слейте старый хладон в атмосферу любым удобным способом – через открученную трубку либо золотник сервисного порта. Выпускайте газ медленно, дабы не потерять масло. В процессе опорожнения шестигранником откройте оба крана, спрятанные под защитными гайками.
- Закройте краны и подсоедините к золотнику левый шланг манометрической станции (синего цвета). Убедитесь, что вентили коллектора тоже закрыты. Схема подключения для вакуумирования
- Средний шланг желтого цвета подключите к штуцеру вакуумного насоса, запустите агрегат. Откройте левую задвижку низкого давления (слева на схеме) и следите за вакууметром – стрелка должна упасть ниже нуля и показать значение минус 1 Бар. Также откройте вентили сервисных портов.
- Вакуумируйте фреоновый контур в течение 20 минут. После остановки насоса выждите полчаса, наблюдая за манометром. Если стрелка двинется обратно к нулю, ищите протечку.
- Переключите шланг с насоса на баллон, закройте левый кран коллектора. Вентиль резервуара откройте на несколько оборотов и выполните продувку шланга фреоном. Операция проста: на 1 секунду приоткройте правую задвижку станции (высокого давления). Заправочный сосуд подключается тем же шлангом, что и вакуумный насос
- Установите баллон на весы должным образом и обнулите показания дисплея. Снова откройте левый вентиль коллектора и отслеживайте уменьшение массы газа. Когда дисплей покажет требуемое количество хладона, кран закрывайте.
- Перекройте оба вентиля на сервисных портах, отсоедините от золотника патрубок и проверяйте сплит-систему на работоспособность.
Стандартный сосуд с хладагентом R410 необходимо переворачивать
В процессе работы важно не перепутать последовательность операций и случайно не открыть заправленного контура. Минимальное время вакуумирования – 20 мин, в течение указанного периода насос вытянет из системы не только воздух, но и влагу, способную нанести вред компрессору. Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:
Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:
Watch this video on YouTube
Какой фреон в автомобильном кондиционере?
Виды хладагента применяемые в автокондиционерах
Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

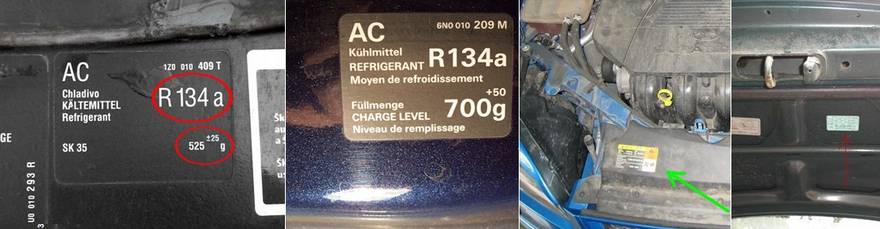

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.
Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.
Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

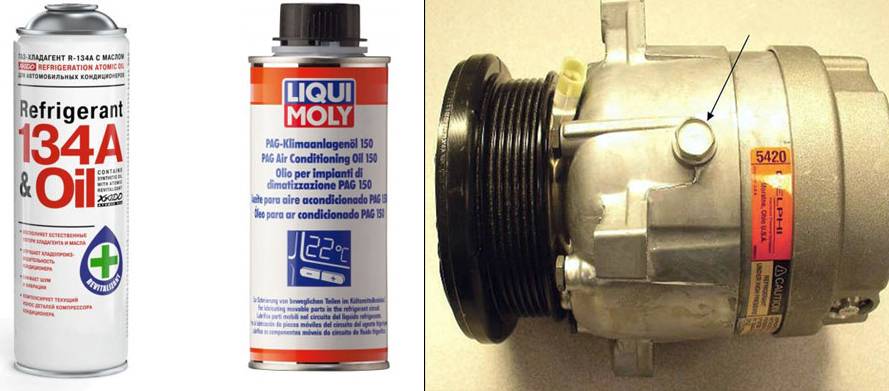

Долив масла при заправке кондиционера
В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?
Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).
Вакуумирование кондиционера своими руками
Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!
Вакуумирование кондиционера автомобиля
Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.
Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:
- Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
- Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
- Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.
После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.
Какой фреон использовать
Прежде чем подробно рассказать, как нужно заправлять кондиционер дома, мы ответим многим читателям, которые довольно часто задают сакральный вопрос: чем заправляют кондиционеры, и где приобрести нужные баллоны с газом. Фреон марки R410A не имеет в своем составе хлора, поэтому не воздействует на атмосферу негативно — он быстро приобрел популярность у пользователей. Его заправочный собрат марки R-407c состоит из трех компонентов с такими же литерами в названии:
- 32 — отвечает за отличную производительность;
- 125 — пожарная безопасность при работе;
- 134а — стабилизация давления рабочего контура.
При возникновении утечек, его компоненты улетучиваются неравномерно, поэтому нельзя делать дозаправку, чтобы не нарушить концентрацию — сливают весь хладон и заправляют новый. Приобрести баллоны с фреоном любого вида можно в специализированных складах, адреса по регионам можно найти в интернете.
Немногие пользователи решаются самостоятельно заполнять систему климатической техники хладагентом, потому что для этого требуются сложные устройства: цифровые весы и термометр, манометрический коллектор, набор шестигранных ключей и умение всем этим пользоваться.
