Вытяжной вентилятор с таймером для санузла

Монтаж оборудования

Бытовые вентиляторы можно разделить на 2 категории:

  • настенные;
  • канальные.

Настенное устройство размещается прямо перед выходом вентиляционного отверстия. Если есть необходимость отдалить устройство от отверстия (например, при монтаже в ванной с навесным потолком) можно провести воздуховод для соединения вентилятора и шахты. Конструкцию воздуховода можно провести в зазоре над навесным потолком.

Второй тип вентиляторов можно монтировать только внутрь канала вентиляции. Обычно они используются при проведении работ вместе с подвесным потолком и устанавливаются внутрь проводимого воздуховода. Их корпус может быть круглым или прямоугольным. Выбирать нужно тот, который будет соответствовать форме устанавливаемого воздуховода. На выходе устанавливается диффузор. С его помощью можно регулировать поток воздуха.

Как не ошибиться при выборе вентилятора для ванной

В теории, датчик для измерения влажности можно собрать самостоятельно, но для этого вам не обойтись без современной цифровой аппаратуры: сенсоров влажности, температуры и устройств для обрабатывания информации. Хотя, если учесть доступность гигростатов в продаже и их сложные условия работы, то значительно легче и проще купить обычную модель со встроенным датчиком влажности:

  • датчик движения запустит вентилятор при открытии двери;
  • обратный клапан позволит движение воздуха по каналу вентиляции в обратном направлении;
  • функция проветривания обеспечит уровень вентилирования на низких оборотах.

Зачем вентилировать ванную комнату

Интсрукция по подключению

Санузел часто имеет небольшую площадь, поэтому без постоянной циркуляции воздуха уровень влажности будет очень высок. Это будет способствовать появлению грибка, плесени и других микроорганизмов. Кроме того, срок службы многих строительных материалов, используемых при обустройстве помещения, может существенно уменьшиться. Так как окон ванная комната не имеет, единственным способом поддерживать нормальную влажность будет использование проложенных систем вентиляции. Обычно они проектируются так, чтобы циркуляция воздуха поддерживалась без дополнительных устройств. Проверить, достаточно ли этого можно приложив лист тонкой бумаги к отверстию и отпустив. Он должен удерживаться за счет разницы давлений внутри и снаружи и не подать. Если этого не произошло, нужен вентилятор, который обеспечит принудительную циркуляцию воздуха и понизит уровень влажности.

Характеристики вентиляторов

Правильный выбор устройства невозможно сделать, не зная его технических параметров и характеристик. Вентилятор с таймером имеет следующие особенности:

  • мощность. Для того чтобы определить необходимую производительность нужно замерить объем санузла и умножить полученный результат на 8 (рекомендуемый санитарными нормами коэффициент кратности воздухообмена). Полученная мощность является минимально необходимой;
  • уровень шума. Производятся как вентиляторы с глушителями шума, так и без них. Точное значение производимого шума можно найти в паспорте устройства. Если оно превышает 30-35 дБ, установка такого вентилятора в ванной не желательна;
  • тип управления. Таймер на вентиляторе может быть установлен различными способами. Нажатием кнопок на устройстве, поворотом механического реле или сигналом с пульта управления. Нужно выбрать максимально удобный способ, хотя его и не придется регулировать слишком часто;
  • датчик влажности. С помощью данного датчика возможно автоматическое включение при достижении критического уровня влажности и выключение, когда он опустится до необходимого или включение после входа человека, а выключение после снижения влажности или по сигналу таймера. Это помогает снизить потребление электроэнергии.

Электробезопасность

Соблюдение правил безопасности в помещениях с повышенной влажностью очень важно. На корпусе устройства обязательно должна быть пометка, указывающая на возможность его применения в таком месте

Допустимо использовать вентилятор с таймером с классом IPX3 и выше.

КлассУровень защиты от воды
IPX0Нет защиты
IPX1Только от капель, падающих вертикально
IPX2От капель, падающих с уклоном <15 градусов
IPX3От распыления воды
IPX4От брызг
IPX5От попадания струи воды

Устройства с классом выше IPX5 использовать нет необходимости.

Как правильно подать питание к устройству

Бытовые встраиваемые вентиляторы для ванной комнаты подсоединяются к электросети по-разному. Подать питание на простой прибор без наличия каких-либо дополнительных функций можно, например, от светильника. Тогда он будет запускаться одновременно с включением света в ванной. Если у вас вентилятор для ванной с датчиком влажности и иными контроллерами, то обычно применяют простые бытовые выключатели, так как мощность прибора невелика.

Вентилятор, оснащенный таймером и термометром

Вследствие того, что бытовое вентиляционное оборудование мощности потребляет немного, то отдельную линию тянуть к нему нет необходимости.

Конструкция и правила эксплуатации

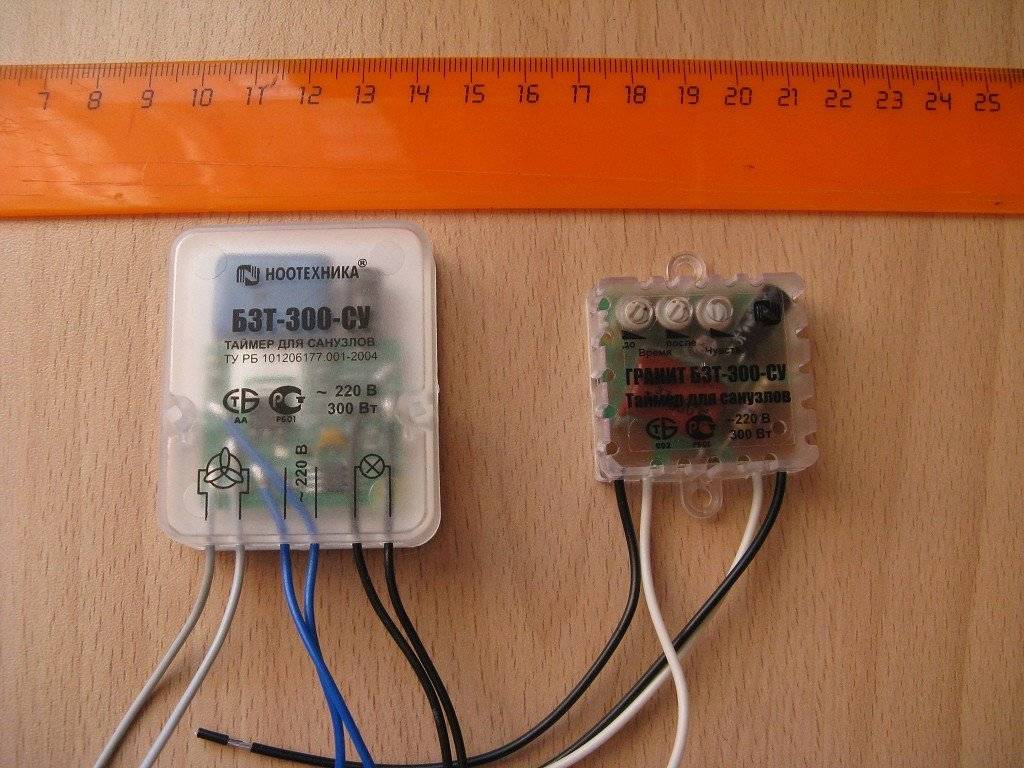

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.

Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.

Правила выбора вытяжного вентилятора

Итак, если решение о покупке вентилятора принято, нужно правильно подобрать модель, чтобы впоследствии не разочароваться. Выбирать нужно сразу по нескольким параметрам – производительности, безопасности, уровню шума и, разумеется, по соотношению качество-цена.

Производительность

Этот критерий является основным, ведь именно от него зависит эффективность воздухообмена

Здесь важно правильно подобрать мощность устройства относительно площади, так как один и тот же вентилятор дает различный результат в маленькой и большой ванной. Согласно строительным нормам, кратность воздухообмена для ванной комнаты равняется 6-8 единицам, то есть, за час весь объем воздуха в помещении должен смениться от 6 до 8 раз

Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8. Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена.

Получается, что для такой ванной оптимальным выбором будет устройство с производительностью от 54 м3/час. Разумеется, не всегда удается найти модель, максимально соответствующую расчетным параметрам, поэтому можно выбирать вентилятор с небольшим запасом производительности.

Норма воздухообмена для разных помещении

Обычно производительность вентиляторов для ванных комнат составляет 95 — 100 м3 /час

Безопасность

Для ванных комнат и санузлов выпускаются вентиляторы с дополнительной защитой электрических контактов от влаги, что обязательно должно быть указано в инструкции и на упаковке. Если поставить обычную модель, и в нее попадет вода, это может спровоцировать короткое замыкание и даже пожар, поэтому рисковать нельзя ни в коем случае.

Сейчас можно найти низковольтные вытяжные устройства, специально предназначенные для ванных комнат и саун. Они имеют влаго- и термозащиту, и могут эффективно работать при 100% влажности и высоких температурах. Правда, стоимость таких вентиляторов выше, да и к обычной электросети их подключить нельзя, что влечет за собой дополнительные затраты, но ведь безопасность жильцов этого стоит.

Ищите в магазинах вентиляторы, что предназначены именно для ванной комнаты

Уровень шума

Шум, производимый вентилятором, не должен превышать 30 дБ, в противном случае он будет действовать на домочадцев раздражающе. Если планируется включать вентилятор на ночь, выбирайте модель с уровнем шума до 25 дБ. Чем меньше данный показатель, тем комфортнее вам будет в ванной при включенной вытяжке. Особенно актуально это для тех, у кого вентилятор работает беспрерывно.

Шум, который составляет более 35 дБ, на психику человека действует раздражающе

Что касается качества вентиляторов, то здесь лучше ориентироваться на известные торговые бренды, продукция которых уже проверена временем. Например, массу положительных отзывов имеют бытовые вентиляторы торговой марки Soler & Palau (Испания), VENTS (Украина), Electrolux (Швеция).

Накладной вентилятор Soler & Palau

Вытяжки VENTS

Цветовое разнообразие вытяжных вентиляторов Electrolux EAFR

Эти компании дорожат своей репутацией, поэтому их продукция отличается высоким качеством сборки и долговечностью. Главное – покупать вентиляторы в специализированных магазинах, где на товар могут предъявить соответствующий сертификат и выпишут гарантийный талон. Так вы избежите риска приобрести дешевую подделку, а не брендовую технику.

Дополнительные функции вентиляторов

ФотоНаименование доп. функции
Таймер
Гидростат, или вентилятор для ванной комнаты с датчиком влажности
Датчик движения
Постоянное проветривание
Часы на лицевой панели вентилятора
Обратный клапан

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

Полезные функции подобного устройства

Кроме таймера, лучше выбирать вентиляторы для ванной комнаты с датчиком влажности, что позволит устройству запускаться автоматически, то есть по достижению показателями определенных значений.

Датчик влажности — наиболее важная часть конструкции любого вентилятора. По-другому это устройство еще называется гигростатом. Оно может предварительно встраиваться внутрь вытяжки или использоваться как автономное устройство. Все зависит от того, где будет выполняться измерение уровня влажности.

Принцип работы гигростата похож на работу термостата, но с тем отличием, что основная его функция — смыкание и размыкание контактов в зависимости от наличия пара в воздухе и его количества. Датчики способствуют тому, что механизм запускается лишь по достижении определенного уровня влажности.

Датчик влажности вентиляционной системы

Существующие гигростаты подразделяются на одноконтурные либо двухконтурные. Каждый из контуров — это реле, управляющее только одним устройством. Естественно, чем больше контуров у гигростата, тем большим количеством устройств он сможет управлять одновременно. Это дает возможность полного контроля над микроклиматом помещения.

В сочетании с таймером гигростат делает функционирование вентиляционного блока полностью автоматизированным. Если сравнивать его с другими типами аппаратов, то прибор, оснащенный датчиком влажности, обладает одним существенным преимуществом. Его использование позволяет экономить электричество за счет того, что он включается лишь тогда, когда показатель уровня влажности повысится до указанного значения.

Вытяжной вентилятор с таймером и датчиком влажности

Наиболее правильный выбор — встроенный вентилятор в ванную. Выбрав подобное устройство, вы можете забыть о том, чтобы вручную включать и выключать вытяжку. Ваш вентилятор выполнит все самостоятельно. Как только влажность повысится — он заработает, после снижения этого показателя до нормы — отключится.

Если вам позволяют средства, то лучше выбирать конструкцию вытяжки с датчиком движения, самостоятельной регулировкой мощности и подсветкой. Однако если остановиться на самом обыкновенном и бюджетном варианте, то вполне достаточно и обычной вытяжки, основное, чтобы вентилятор мог справиться с тем, для чего он предназначен.

И, напоследок хотелось бы обратить ваше внимание на внешний вид вашей вытяжки. Например, вы можете остановить свой выбор на вытяжном устройстве для ванной с красивой, фирменной решеткой либо даже со сменными панелями

Это позволит ему органично вписаться в интерьер ванной.

Декоративная решетка на вентиляционной системе в санузле

Для чего вентилировать ванную комнату

Как правило, стандартные ванные комнаты не отличаются просторностью. Наверное, все мы не раз замечали, что в небольшом помещении накапливается пар. В итоге на полу, настенном кафеле и на потолке образуется конденсат. Стены покрываются плесенью, облицовочные материалы в помещении подвергаются порче. Поэтому нормальным желанием любого человека станет обеспечение оптимального режима температуры и уровня влажности ванной комнаты.

Приемлемым методом решения этой проблемы, конечно же, станет монтаж вентилятора, подключаемого к электропитанию. В подавляющей части жилых зданий на территории России системы вентиляции основательно забиты различным мусором и пылью, поэтому обеспечение ими нужного уровня проветривания — давно непосильная задача. Как показала практика, вентилятор с таймером для ванной комнаты способен наиболее эффективно решить все вышеуказанные проблемы.

Вытяжной вентилятор Electrolux

И еще, так как санузел — помещение, в котором постоянно скапливается влага, то все провода и приборы, находящиеся внутри нее, необходимо закреплять в корпусах, имеющих уровень защиты не ниже IP44.

Требования к установке изделий

Прежде чем начать установку аппарата, проверьте, соблюдены ли все условия, необходимые для его нормальной работы. Прежде всего, нужно проверить состояние вентиляционного канала. Если внутри него накопился различный мусор либо канал окажется чересчур длинным, то циркуляция воздушного потока в нем окажется затруднительной. Чтобы проверить в каком состоянии находится канал вентиляции, просто подожгите спичку и поднесите ее к проему.

Проверка работы вентиляции

Огонек отклонился в сторону — все в норме. Если нет, то канал необходимо прочистить. Вентилятор, вытягивая влажный воздух, сменяет его на свежий. Вот почему в комнате обязательно нужно обеспечить дополнительный приток воздуха. Для этого может пригодиться даже обычная щель под дверью. Достаточно будет ширины от 2 до 3 см. Этого хватит для обеспечения оптимальной циркуляции.

Как смонтировать вытяжку

Монтировать конструкцию для воздухообмена нужно на стене противоположной от двери. Так вы сможете обеспечить необходимую циркуляцию воздуха. С той же целью следует устанавливать ее на максимально возможной высоте от пола. Также на выбор места установки влияет и принцип безопасности. Иначе говоря, чем дальше от смесителя, тем лучше, но не слишком удалять от места интенсивного парообразования.

После выбора места, нужно проделать нишу в стене либо углубление. До этого необходимо выполнить предварительный расчет местонахождения в вашем жилье канала для вентиляции. Ведь именно в него будут выходить испарения из вашей ванной.

Глубину и размеры ниши обязательно нужно сделать такими, как требуется. Снаружи должна быть лишь декоративная решетка.

Крепление вентилятора в санузле

Для начала необходимо снять с прибора внешнюю решетку, а затем сеточку. Бытовые вентиляторы прикрепляются или с помощью дюбелей, или специального клея. Только после этого устройство подсоединяется к электросети. После окончания установочных работ решетка и сеточка ставятся обратно.

Как установить режимы работы

В основном вентилятор предназначен для снижения уровня влажности. Естественно, что этот принцип должен реализовывать включение/выключение в автоматическом режиме. Поэтому гигростат в ванной комнате будет кстати. А вот в туалете для повышения эффективности работы аппарата лучше подойдет датчик движения. Это позволит вовремя удалять неприятные запахи. На таймере необходимо выставить время, достаточное для того, чтобы вентилятор успевал понизить влажность в помещении до нормы. В инструкции, конечно же, указаны оптимальные параметры, однако лучше необходимый период определить путем экспериментов для каждого конкретного помещения.

В большинстве случаев, процесс выбора вытяжного вентилятора для ванной занимает не более нескольких часов. Конечно, можно самостоятельно смонтировать вентиляцию, без посторонней помощи, но нужно строго соблюдать все стандарты и требования установки.

https://youtube.com/watch?v=hVP6NL8Bsvg

Различия в принципах работы

Разные виды отличаются ценой и техническими характеристиками: уровнем шума, мощностью. Вентиляторы для применения в бытовых условиях можно разделить на 3 вида:

  • осевые;
  • диаметральные;
  • радиальные;

Использование диаметральных вытяжных вентиляторов в данном случае обычно не требуется. Достаточно выбрать между радиальным и осевым.

Осевой

Внешний вид осевого вентилятора

Наиболее бюджетный вариант, к тому же, как правило, обладающий большей производительностью. Однако уровень шума может быть существенно выше, чем у радиальных. Рекомендуется остановиться на нем, если санузел имеет большую площадь.

Устройство состоит из электромотора и рабочего колеса, с закрепленными на нем лопастями. Принцип работы заключается в следующем: двигатель вращает колесо, лопастями захватывается воздух и направляется в канал вентиляции. Если устройство оборудовано обратным клапаном, приток воздуха из вентиляции в санузел становится невозможен, что позволяет защититься от пыли, вредных микроорганизмов и насекомых.

Радиальный

Внешний вид радиального вентилятора

Состоит из колеса, находящегося в спиральном кожухе. Через отверстия между лопастями воздух попадает внутрь устройства, затем сжимается и проходит в спиральный кожух, а далее в нагревательное отверстие. Производительность бюджетных устройств довольно мала.

Монтаж вентилятора

Прежде чем начинать монтировать вентилятор для ванной с таймером, необходимо провести демонтаж старого блока. Также рекомендуется провести чистку канала для вентиляции. Затем надо замерить объем помещения в м2 и параметры вентиляционного отверстия, что позволит вам определиться с требуемой производительностью прибора.


Внешний вид вентиляционного отверстия в санузле

Рассчитывается она путем умножения объема ванной на кратность обмена воздуха. Если ванную комнату использует три человека, то кратность будет равна 3. Если количество будет больше, то кратность составит 4. В результате этих несложных математических расчетов вы сможете получить определенную цифру. Необходимо отметить, что мощность изделия не может быть меньшей этого показателя. Еще лучше, если мощность прибора будет выше норматива. Сам вентилятор в ванную с датчиком влажности обязательно должен по размерам подходить к вентиляционной нише.


Схема установки вытяжного вентилятора

Порядок установки настенного устройства

Сначала к месту установки прокладывается проводка. Не стоит забывать про технику безопасности. При соединении кабелей электричество должно быть отключено.

  1. С устройства снимается верхняя панель.
  2. Кабель соединяется с контактами вентилятора посредством клеммной колодки. Провод, подключаемый через светильник, соединяется с первым контактом колодки светильника, а второй контакт соединяется с контактом LT устройства.
  3. Устройство надежно закрепляется на стене.
  4. Верхняя декоративная панель возвращается на место. При наличии сетки от насекомых она размещается между устройством и панелью.

Устройства с датчиками света

Также существуют таймеры с датчиками света, которые реагируют именно на наличие освещения. Им командный провод от лампы уже не нужен.

Как правило, вытяжной вентилятор монтируется под потолком в стене санузла, чтобы при включении освещения, он был максимально ярко освещен. Для правильной работы таймера следует обеспечить существенную разницу при включенном и выключенном освещении санузла. Если же в санузле настолько светло, что вытяжка не прекращает свою работу, нужно закрасить лаком светодиод, чтобы снизить количество света, или углубить его.

Следует помнить, что элементы таймера находятся под напряжением, именно поэтому при установке устройства или при его проверке нужно быть крайне осторожным. Опасность повышается, т. к. установка проводится в помещении, где вероятность поражения электрическим током высокая из-за влажности.

https://youtube.com/watch?v=QdwVcJxYpF8

Подключение к электросети

Схема подключения вентилятора к электросети

Обычно подключение вентилятора производится к осветительному прибору. В этом случае он начинает работать одновременно со входом человека в ванную, а заканчивает через некоторое, установленное таймером время после отключения света.

Кабеля подсоединяются следующим способом:

  • фаза — контакт L;
  • ноль — контакт N;
  • земля — контакт земля;
  • фаза — выключатель — вход светильника — выход светильника — контакт таймера (LT).

Также можно использовать дополнительный выключатель, не соединяя устройство с освещением ванной. В этом случае из предложенной схемы достаточно убрать фрагмент вход светильника — выход светильника. Такой способ менее удобен, так как человеку приходится предпринимать больше действий для запуска устройства, однако он позволяет сэкономить электроэнергию не включая устройство в некоторых случаях (например, при пользовании стиральной машинкой). Удобнее всего если оба выключателя будут расположены в одном месте.
