Особенности сборки и установки сэндвич дымохода

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Видео – монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры. Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С

Наносить его нужно так:

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

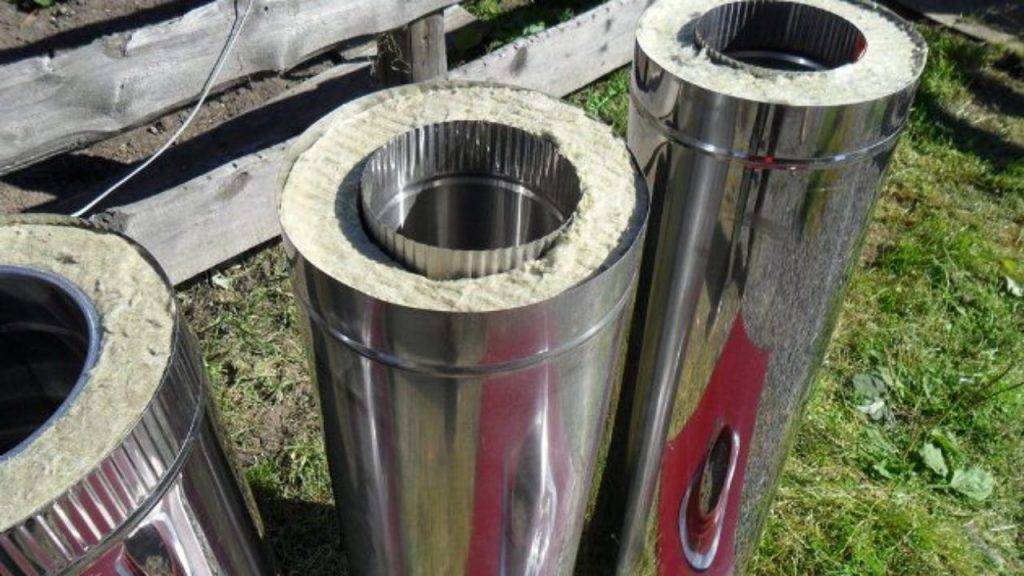

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Особенности дымохода «сэндвич»

Есть много положительных отзывов об использовании труб для дымохода из-за многих неоспоримых преимуществ и структуры его строения. Дымоходные трубы по данной технологии набирают популярность. Что такое сэндвич дымоход? Это труба меньшего диаметра, в трубе большего диаметра, а между ними — огнестойкий утеплитель. Сэндвич дымоходы из нержавеющей стали представлены на фото внизу.

Основные достоинства сэндвич дымоходов

Сэндвич для печей имеет следующие преимущества:

В котловом оборудовании, самая важная вещь — пожарная безопасность. Хорошая изоляция, выполненная из качественного материала, не позволяет наружной трубе греться. А значит не будет возгорания прилегающих конструкций.
Скорость монтажа сэндвич трубы — потрясающая. Если сравнить ее со старыми способами, где надо было ставить трубу, затем ее чем – то оборачивать, затем этот слой оборачивать дополнительно. А тут труба в полной готовности и нужно только соединить части вместе. Сэндвич труба для дымохода своими руками собирается быстро, за один день.
Особый монтаж или капитальный фундамент для нашей сэндвич конструкции не нужен. Все отлично удерживается специальными кронштейнами. Дополнительных материалов и приспособлений не требуется.
Может быть задан любой вариант конфигурации для трубопровода, если есть фитинги

При сегодняшнем разнообразии архитектурных решений это особенно важно и удобно. Всевозможные колонны, выступы, сборные дома, планировки с нестандартными решениями.
Эффективность и легкость работы котельного оборудования возникает из-за значительного снижения теплопотерь и конденсации

Неприятный шум в помещении, вызванный воздействием давления, уходит в прошлое. Это бонус, который дает эксплуатация сэндвич труб. Посетители общественных бань и саун, оборудованных такими трубами будут в безопасности.
Самостоятельно, легко и быстро можно проверить дымоход. Его очистка не составит большого труда. Полная или частичная разборка всей конструкции не требуется. Зеркальные стенки внутри сэндвича не способствуют накоплению жира, сажи и копоти. Гофрированные трубы здесь рядом не стоят и сравнения тут не уместны.
Внешний вид вас не огорчит. Дерево, металл, стекло — классика. Красота сэндвич конструкции не испортит пространство.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно.  Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Плюс самостоятельной сборки- экономия на стоимости материала (не менее, чем в 2 раза) и на рабочей силе. Кроме того, можно самостоятельно выбрать материалы для сэндвич трубы и быть уверенным в ее долгой «жизни». Минусы — расчеты с использованием заводских изделий намного проще и точнее.

Как самостоятельно установить сэндвич дымохода?

Любое здание, в котором есть печь, котел или камин, нуждается в установке дымохода. Он должен быть безопасным, надежным и эффективно устранять из топки остатки процесса горения. Оптимальным вариантом, который подходит под все эти критерии, является сэндвич-дымоход. Его выбирают многие из-за простоты монтажа и долговечности полученной конструкции. Если приобрести качественные и сертифицированные материалы, то можно стать обладателем эффективной дымоходной системы.

Конструкция сэндвич-дымохода

Само определение «сэндвич» предусматривает наличие двух слоев, между которыми должна быть заключена третья прослойка. Дымоход с таким названием представляет собой две трубы: наружную и внутреннюю, а внутри них расположен теплоизоляционный слой.

Внутренняя труба дымоходной конструкции должна быть выполнена из нержавейки, тогда как внутренний ее аналог быть изготовлен из меди, латуни и т.д. Утеплителем выступают минеральные или базальтовые волокна. Оба этих материала обладают отличными теплоизоляционными и изолирующими характеристиками. Они устойчивы к воздействию разного рода химических элементов, а также высоким температурам.

Визуально верхняя часть такого дымохода повторяет контур конуса. Если крыша выполнена из легковоспламеняющихся материалов, то в конусообразной трубе должен быть вмонтирован искрогаситель.

Тонкости возведения дымохода

Перед тем как приступать к установке, стоит учесть следующие тонкости:

  • Место для установки дымохода выбирается таким образом, чтобы смежные коммуникации в виде газового дымохода или электропроводки не соприкасались с его устройством.
  • Установку нужно начинать с отапливаемого устройства и затем прокладывать его вверх. На дымоходных трубах исключены уступы, которые можно отводить под углом 300.
  • Наклонные участки труб не должны иметь неровностей и шероховатостей, а их сечение обязано быть постоянным по всей длине труб. Выходящие через них газы не должны нагреваться более чем 500 0С.
  • В случае необходимости нужно установить искроуловители, которые имеют вид металлической решетки с размерами сторон ячеек 5 мм.
  • Нужно предусмотреть защиту от атмосферных осадков. Для этих целей устанавливается одна из разновидностей защиты: дефлектор, зонт и другие насадки, выполняющие эту роль.

Особенности сборки дымохода из сэндвич труб

Дымоход состоит из сегментов, каждый из которых идет длиной 1 метр. Их крепеж достаточно прост: нужно каждый последующий участок трубы вставлять в предыдущий. Соединение его сегментов может осуществляться пятью способами:

  1. Байонетным. При наличии маленькой щели дым пройдет наружу. Внутренняя труба сэндвич дымохода заходит в раструб нижнего сегмента и при этом полностью защищает конструкцию от влаги.
  2. «По дыму». Гарантирует полную герметизацию дымохода и защищает дом от угарных газов и дыма.
  3. Фланцевым. Предусматривает беспрепятственное избавление от дыма, которое происходит под воздействием тяги.
  4. «По конденсату». Образовавшийся в результате разницы температур пар может свободно перетекать по внутренней стенке трубы.
  5. «По мостикам холода». Этот способ устраняет потерю тепла по всей длине дымохода.

Перед приобретением всех необходимых элементов сэндвич дымохода необходимо узнать некоторые параметры его крепежа, измерить следующие расстояния:

  • от поверхности печи до потолка комнаты,
  • толщину потолочных перекрытий,
  • от пола чердака до ската крыши,
  • от края трубы до осевой крыши,
  • высоту всей видимой крыши.

Имея эти параметры, можно отправляться за помощью к специалистам, которые смогут подобрать по замеренным величинам нужный дымоход.

Поэтапный монтаж сэндвич-дымохода заключается в следующем:

Как самостоятельно установить сэндвич дымохода? Сэндвич дымоход можно монтировать своими руками, правильно подобрав материалы и изучив конструкцию устройства.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Пересечение кровли

При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.

Проход через перекрытие и кровлю выглядит аккуратно и незаметно

Пересечение кровли выполняется по следующей схеме:

  1. В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
  2. Далее монтируется участок дымохода, пересекающий кровлю.
  3. На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
  4. Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
  5. Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.

Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.

Завершающий этап монтажа

Устройство агрегата завершается такими этапами:

  1. Снимите с сэндвич-труб защитную пленку. Освобождать детали от полиэтилена раньше крайне нежелательно – они могут повредиться в процессе транспортировки или установки.
  2. Как следует обработайте стыки герметиком. В идеале состав должен выдерживать температурный режим в пределах 1000 градусов.

Какие области нужно промазать герметиком:

  • швы в местах соединения внутренних сэндвич-труб – плоскость, находящуюся по наружной части сверху;
  • стыки наружных труб – всю площадь наружной поверхности;
  • места соединения сэндвич-труб с другими компонентами системы – всю площадь или диаметр, если речь идет о круглых трубах.

Не торопитесь сразу же эксплуатировать новый дымоход, сначала проверьте правильность его работы:

  1. Включите нагревательное приспособление (котел, печь или камин) на небольшую мощность.
  2. Теперь осмотрите устройство, не пропускает ли оно дым в неположенных местах.
  3. Убедитесь, нет ли чрезмерного нагревания компонентов целостной системы, особенно в области перехода через стену или крышу.

Чем хорош дымоход из сэндвич-труб? Он выглядит эстетично привлекательно и обеспечивает камину современный стиль, его сборка под силу даже новичку. А также при правильной установке прослужит долго и будет радовать хозяев бесперебойной работой.

Выбор сэндвич-дымохода

Чтобы проводить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь нужно определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из нержавеющей жаропрочной стали

Тип материала подбирается с учетом конкретного прибора для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В перечень наиболее надежных стальных сплавов входит нержавеющий материал, стабилизированный титаном или молибденом категории AISI 321 и 316, а также жаропрочная сталь типа AISI 304. Металл 321 неустойчив к появлению коррозии и подходит лишь для приборов, функционирующих на дровах, аналог с номером 316 предназначен для установок на газовом или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, которые нечувствительны к повышенным температурам и окисленной среде. Для труб дымохода также подходит черный металл. Поскольку он способен сгорать и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью могут эксплуатироваться в течение долгого времени при нагреве до 400 градусов и с быстрым повышением до 750 градусов. Комбинированные сэндвич дымоходы также пользуются спросом, это более экономичные аналоги, состоящие из двойных труб, сделанных из разных материалов.

Необходимые детали

Помимо дымохода для его монтажа необходимо приобретать дополнительные детали, которые станут элементами всей системы. Сюда входят прямые элементы трубки длиной до одного метра и с диаметром до 80-600 мм, а также колени и тройники, предназначенные для выведения сквозь стену на улицу или с целью обхода балок или стропил. Помимо этих деталей покупают проходные патрубки для изоляции трубок от межэтажных перегородок и конус из металла для разделки кровли.

Цены

Сборка дымохода может проводиться самостоятельно либо специалистами. Хотя установка конструкции не доставляет сложностей, на некоторых этапах сборки могут появиться проблемы, устранить которые способны только профессионалы. Цена работ по монтажу и сборке будет зависеть от протяженности канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за один метр.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

  1. Первым делом проводите расчет канала, подгоняете размеры «на земле».
  2. Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
  3. Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
  4. Проверка системы и монтаж «зонтика» (оголовок).


Конструкции дымоходов

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину

Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

  1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
  2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

  1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
  2. Рассчитывается скат крыши и тройник
  3. Короб, который монтируется, наполняется изолятором.
  4. Герметизируется проходной узел, должна быть видна только прокладка
  5. Крышка закрывается небольшим декоративным лючком.
  6. Стыки обрабатываются пеной-герметиком.
  7. Из дымохода в крайней точки монтируется ревизия.
  8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
  9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
  10. Шов должен быть повернут в сторону дома

Завершение монтажных работ

Окончание обустройства дымоотводящей конструкции заключается в следующих действиях:

  • с труб снимают защитную пленку, которая предотвращает повреждение элементов во время транспортировки и проведения монтажа;
  • герметизируют все места соединений.

Ранее было описано, как собирать сэндвич трубы в целостную конструкцию и делать переходы сквозь стену. Что касается герметизации стыков, то с целью придания им прочности, используют специальный герметик, который выдерживает температуру до 1000ºС (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”).

Герметик следует нанести:

  • на поверхность с наружной стороны верхнего участка при сборке внутренних труб;
  • по периметру наружной поверхности при выполнении стыковки внешних труб;
  • на место стыка вдоль диаметра (для круглых изделий) или периметра при стыковке труб с прочими элементами дымоотводящей системы.

Необходимо убедиться в отсутствии:

  • выхода дыма в местах, где этого не должно быть;
  • избыточного нагрева элементов конструкции, особенно это касается мест прохода через стены и кровлю.

Смонтированный из сэндвич труб дымоход интерьер помещения не портит, а наоборот, придаст нагревательному оборудованию современный вид. Для выполнения работ не требуется владение определенными навыками. Главное, перед началом эксплуатации убедиться в полной герметичности и работоспособности системы дымоотведения.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

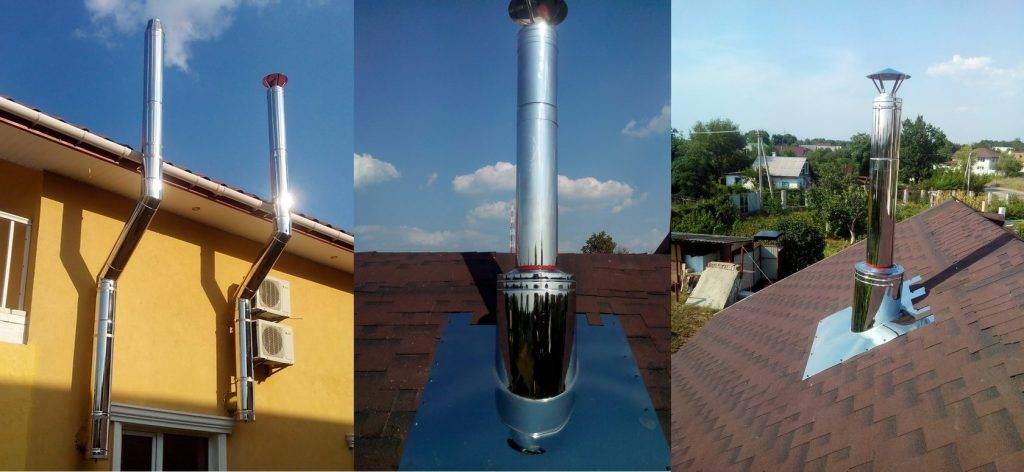

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

  1. В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
  2. Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
  3. Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу ) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Комплектующие дымоходной сэндвич-системы

Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.

Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:

  1. отводы – для обеспечения поворотов под определенным углом;
  2. тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
  3. отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
  4. переходники – для соединения трубопроводов разных диаметров;
  5. шиберные задвижки или каглы – регулируют уровень тяги в топке;
  6. для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

  • поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
  • диаметр 50-700 мм- для твердотопливных котлов;
  • 50-500 мм- для дизель-генераторов и газопоршневых устройств;
  • 50-300 мм- для микротурбинных приспособлений;
  • до 200 мм- для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Этапы вывода дымохода на крышу

Чтобы сэндвич-трубу вывести на верхнюю конструкцию здания, используется специальное звено, именуемое крышной разделкой. Элемент подбирается исходя из наклона кровли. Определив этот показатель, выполнить работу, которая осуществляет в следующие три этапа, не составит никакого труда:

  1. На внутренней стороне кровли делается разметка.
  2. Размер вырезаемого отверстия должен совпадать с диаметром трубы дымохода.
  3. Выполняются работы по изоляции. Суть заключается в том, что на внутренней части кровли крепится оцинкованный лист с уже проделанным отверстием под вертикальный канал. Далее производится вывод трубы наружу. Сверху монтируется крышная разделка. Сначала над ней ставится то количество звеньев, которое необходимо для создания нужной высоты, затем крепится зонт, главной функцией которого является защита от атмосферных осадков.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

  1. Её можно провести после завершения строительства дома, а не в его начале.
  2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
  3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
  4. Существует возможность регулировать силу тяги.
  5. Высокая пожаробезопасность.
  6. Исключена утечка газов.
  7. Не требуется проделывать отверстия в кровельном пироге.
  8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

  • нарушение эстетичного вида своего дома;
  • потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
  • чтобы предупредить попадание воды в трубу требуется установка отливов;
  • необходима дополнительная фиксация дымохода к стене;
  • большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
