Конструктивные особенности

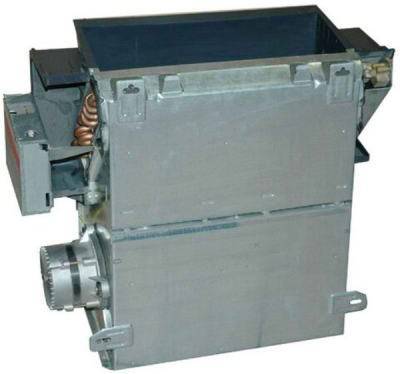

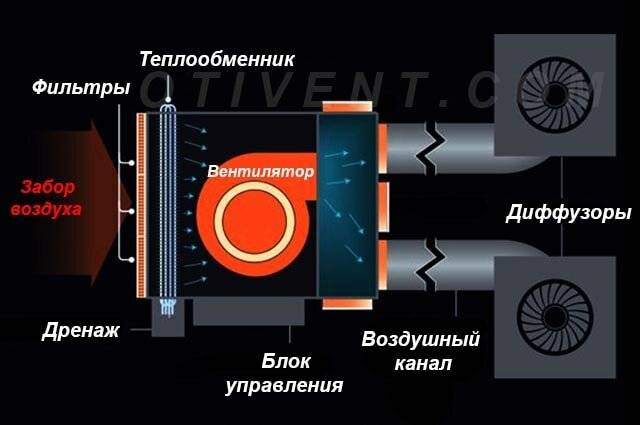

Фанкойл канальный может иметь различные конструктивные особенности, однако наиболее часто модели состоят из фильтрующего элемента, теплообменника, вентилятора, нагревательного электрического элемента и пульта управления оборудованием. Что касается фильтра, то он способен предохранять систему от попадания внутрь посторонних частиц, которые могут проникнуть вместе с воздушными массами. Теплообменник позволяет эффективно охлаждать или нагревать воздух, что будет зависеть от установленного режима работы оборудования в определенный момент. Вентилятор обеспечивает поток воздуха, который нагнетается через теплообменник.

Отличия в установке различных типов внутренних блоков

Канальный фанкойл устанавливается в вентиляционную шахту

Принципиально отличается схема четырехтрубного фанкойла от двухтрубной схемы. В первом случае подключается 2 контура, работающих от систем кондиционирования и отопления. При переключении режимов не требуются дополнительные мероприятия, задача поступает с пульта дистанционного управления. Для двухтрубной системы нужно слить всю жидкость перед переключением, которое выполняется вручную. Такой метод требует дополнительного сезонного обслуживания и внесения расценок в смету.

Отличается способ установки внутренних блоков, если приборы расположены:

• на разных уровнях (этажах), но имеют одинаковое гидравлическое сопротивление (ГС);
• на одном уровне при одинаковом ГС;
• с разным ГС, но располагающимся на одном уровне;
• с разным ГС на разных уровнях.

Монтажные работы должны проводиться на этапе строительства или чернового ремонта здания. После завершения ремонта проводятся заключительные мероприятия – автоматическая настройка оборудования и установка декоративных решеток на кассетные блоки.

Внутренние блоки устанавливаются корпусным или бескорпусным методом:

1. Корпусные модели устанавливаются равноудалено по всему периметру помещения или здания, независимо от расположения комнат. Это касается двухтрубной системы, работающей только на охлаждение.
2. Бескорпусные модели устанавливают в основном скрыто. Для бескорпусных блоков предусматривают антивибрационные крепления.

Простыми в монтаже считаются напольные агрегаты, для которых нужно установить дренаж с требуемым углом наклона во избежание застоя жидкости, подключить к электросети. Правильно следуя инструкции или ориентируясь на видеоролики, работу можно выполнить самостоятельно.

Настенные модели требуют помощи специалиста, который должен:

• правильно сделать обвязку;
• настроить приборы контроля;
• проверить давление;
• сделать теплоизоляцию;
• проложить трубы;
• сделать опрессовку;
• подключить к сети питания.

Для кассетных моделей нужно предусмотреть звукоизоляцию, вибрационную защиту, правильно выбрать и прорезать отверстие в подвесном потолке, затем подключить к холодному водопроводу и контуру отопления. Все соединения должны быть проверены и протестированы перед вводом в эксплуатацию.

Запорные клапаны

Трехходовой запорный клапан

В системах охлаждения устанавливают трехходовые и двухходовые запорные клапаны. Двухходовой клапан узла обвязки более простой, но менее надежный. Рекомендуется в любом случае ставить трехходовой клапан. Разница в следующем:

1. При использовании 2-ходового клапана охлажденная жидкость продолжает поступать в фанкойл при его выключении, но происходит это менее интенсивно. Охлаждение продолжается после выключения.
2. 3-ходовой клапан полностью блокирует поступление хладагена, поэтому при выключении система не охлаждает помещение.

Монтаж корпуса фанкойла

Для каждой модели фанкойла предусмотрен единственно возможный способ установки:

• Агрегаты для напольного монтажа (консольные) устанавливаются на специальных стойках. Корпус крепится к стене винтами с плоской головкой.
• Настенный вертикальный монтаж предполагает высверливание технических отверстий по шаблону, прилагаемому к оборудованию. В отверстия вставляются дюбеля, затем – винты, на которые навешивается фанкойл.
• При потолочном монтаже агрегат практически всегда устанавливается за подвесным потолком. Для того, чтобы декоративная панель выступала вровень с подвесной конструкцией, корпус крепится к потолочному перекрытию посредством анкерных болтов и монтажных шпилек либо аналогичных болтов и кронштейнов.

Этапы выполнения монтажных работ

Работы по установке фанкойлов можно условно разделить на несколько этапов:

1. Правильный выбор места монтажа.
2. Крепление устройства к ограждающим конструкциям.
3. Создание узла обвязки.
4. Прокладка трубопровода для подачи и отвода рабочих жидкостей.
5. Монтаж и подключение дренажной системы.
6. Подключение электропитания и системы управления.
7. Проверка герметичности системы.
8. Настройка работы.

Несмотря на разницу в конструкции, работы по монтажу фанкойлов производятся практически одинаково.

Следует понимать, что от грамотного монтажа фанкойлов напрямую зависит качество и долговечность работы всей системы, поэтому доверить выполнение таких работ лучше всего профессионалам

Обращаясь в фирму по установке и обслуживанию такой климатической техники, следует обратить внимание на опыт специалистов и наличие в компании необходимого оборудования

Создание дренажной системы

Для отвода конденсата, образующегося в процессе охлаждения, используются специальные технические каналы. на протяжении всего пути слива дренажа должен быть выдержан непрерывный уклон с соотношением 1/100, и исключена возможность образования застойных зон для конденсата.

Образующийся конденсат сначала скапливается в лотке, расположенном под теплообменником, откуда стекает через патрубок в боковой стенке. Дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание протечек и появления воздушных пробок. В лотке перед запуском рекомендуется устроить водяной затвор.

Рис 9. Принципиальное устройство дренажного узла фанкойла

Сфера применения устройств

В Москве и остальных регионах нашей страны кассетные фанкойлы нашли широкое применение. Они занимают минимум места, эффективно справляются с охлаждением и нагревом воздуха в помещениях. Наиболее часто такое оборудование используют на объектах коммерческого назначения, в числе которых:

• Производственные цеха;
• Офисы и административные здания;
• Спортивные залы;
• Торговые центры;
• Выставочные комплексы.

Поскольку монтаж фанкойла не наносит урона интерьеру, устройства кассетного типа можно установить и в жилом помещении с подвесным потолком вместо привычного настенного кондиционера для поддержания комфортного зонального микроклимата

На такой вариант стоит обратить внимание владельцам загородных домов и коттеджей

Для управления температурными показателями в помещении используется пульт ДУ, который установлен на стене.

Этапы выполнения монтажных работ

Монтаж системы чиллер-фанкойл проводится в следующей последовательности:

1. Устанавливается чиллер в техническом помещении или на крыше.
2. Определяется место монтажа согласно плану. Корпус внутреннего блока фиксируется на стене, потолке или в вентиляции.
3. Блоки подключаются к воздуховодам. Для канальных моделей устанавливаются клапаны, которые регулируют поступление свежего воздуха.
4. Возле фанкойлов собираются узлы обвязки, устанавливаются датчики и краны.
5. Проводятся трубы и делается теплоизоляция.
6. Дренаж отводится в канализацию.
7. Система подключается к электросети.
8. Первое включение и испытание на герметичность – опрессовка.
9. Заполнение труб хладоносителем и заключительное тестирование объекта.
10. Составление акта выполненных работ.

Демонтаж проводится в следующей последовательности:

• перекрытие узлов возле фанкойлов;
• отсоединение от системы водоснабжения;
• перекрытие дренажа;
• отсоединение от сети.

Если планируется замена фанкойлов, учитывается диаметр труб прежней и новой систем.

Нюансы обслуживания

Чаще всего сбои в работе систем кондиционирования связаны с поломками чиллера. Чтобы снизить риск возникновения аварий и обеспечить долгую жизнь оборудования, необходимо обеспечить его эксплуатацию в соответствии с рекомендациями производителя. Регулярное обслуживание чиллеров включает в себя целый комплекс работ:

• Общий осмотр оборудования на предмет неисправностей.
• Контроль антикоррозийных покрытий холодильной установки.
• Проверка трубопровода для перекачивания жидкого теплоносителя и газообразного хладагента.
• Контроль состояния запорной арматуры и крепежа.
• Заправка гликоля в трубопровод.

В регулярное обслуживание фанкойлов входит чистка и замена фильтров, а также ряд других типовых манипуляций:

• Внешний осмотр и контроль прочности крепежных соединений.
• Контроль функционирования пульта управления.
• Проверка работы дренажа.
• Контроль состояния и работы вентилятора.
• Очистка радиатора от грязи.

Оптимальная температура для эксплуатации фанкойлов — не ниже +10 °C. Если температура в помещении опускается ниже критической отметки, возможны сбои в работе оборудования.

Испытания системы

Прежде чем начать работу системы фанкойл, нужно провести ряд испытательных мероприятий. Это нужно для того, чтобы проверить работоспособность всех элементов оборудования.

Опрессовка

Для начала необходимо промыть водой все детали трубопровода подачи воды. Далее вся система заполняется водой и проводится проверка герметичности всех стыков системы. Следующим этапом является создание с помощью гидравлического насоса соответствующего давления. Система на протяжении 5 минут находится под повышенным давлением. Это поможет найти протечки, необнаруженные на этапе первичного визуального осмотра.

Пуск воды

После заполнения водяного контура жидкостью не исключен тот факт, что в системе останется воздух. Его удаление осуществляется в процессе работы оборудования и занимает пару часов. Производятся эти действия при помощи ручного клапана стравливания воздуха.

Обязательной является и проверка дренажа фанкойла. Для этого в резервуар сбора конденсата добавляется небольшое количество воды. Жидкость должна постепенно уходить через сливную трубку.

Если этого не происходит, нужно проверить угол уклона слива.

Питание

Включение в электросеть возможно только тогда, когда будет произведена проверка всех участков проводки оборудования

На что нужно обратить внимание:

1. Ротор. Проводится проверка равномерного распределения воздуха и направления вращения вентилятора.
2. Автоматические механизмы контроля.
3. Электронагреватель.

После окончательной проверки всех механизмов составляется соответствующий документ, и фанкойлы можно эксплуатировать.

Насос откачки конденсата должет быть проверен перед включением аппарата в сеть

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Монтаж фанкойлов

Монтаж фанкойлов в корпусе

Корпусные фанкойлы чаще всего устанавливают по периметру помещения. Четырехтрубные фанкойлы обычно ставят под окнами, чтобы поток теплого воздуха из фанкойла компенсировал теплопотери через окна.

Каждый агрегат нужно подключить к :

1. гидравлической системе
2. трубопроводу отвода конденсата
3. электрической розетке.

Чтобы не приходилось отключать всю систему в случае ремонта или замены одного фанкойла, подсоединения к гидравлической системе должны иметь запорную арматуру.

Монтаж бескорпусных фанкойлов

Бескорпусные фанкойлы предназначены для скрытой установки в подвесном потолке. При их размещении нужно учесть следующие требования:

• нужен легкий доступ к агрегатам через подвесной потолок для технического обслуживания
• протяженность воздуховодов должна быть минимальна
• крепление к потолку должно иметь виброизоляцию, чтобы уменьшить шум и вибрацию от двигателя.

Бескорпусные фанкойлы также должны иметь слив конденсата и запорную арматуру при подключении к гидросистеме.

Воздух забирается в фанкойл через съемную решетку, которую ставят в подвесном потолке непосредственно под установкой. Обычно решетку ставят на раме с винтовым креплением, можно установить на нее воздушный фильтр.

Установка групп фанкойлов

См. также: Расчет гидравлических систем

Фанкойлы, как правило, устанавливают группами по этажам или помещениям. Для правильной работы гидравлической системы необходимо добиться верного распределения жидкости по фанкойлам. Для этого используют балансировочные клапаны.

Фанкойлы с равным гидравлическим сопротивлением

Если система состоит из фанкойлов небольшой мощности с равными или слабо различающимися гидравлическими сопротивлениями, рекомнедуется подключать фанкойлы по нижеприведенным схемам 1 и 2.

Преимущество: суммарная длина подводящего и отводящего трубопровода одинакова для всех агрегатов. При этом настройка гидравлических контуров не потребуется.

1. Схема подключения фанкойлов с равным гидравлическим сопротивлением, размещенных на разных уровнях

2. Схема подключения фанкойлов с равным гидравлическим сопротивлением, размещенных на одном уровне

Если фанкойлы в системе имеют различные гидравлические сопротивления, то их нужно подключать параллельно по нижеприведенным схемам 3 – 4.

Преимущество: требуется меньшая длина труб, чем при других видах соединения.

Недостаток: нужна тщательная настройка системы, с применением дополнительных клапанов для выравнивания гидравлических сопротивлений.

3. Схема подключения фанкойлов с различными гидравлическими сопротивлениями, размещенных на разных уровнях

4. Схема подключения фанкойлов с различными гидравлическими сопротивлениями, размещенных на одном уровне

Соединение фанкойла с воздуховодами

См. также: Монтаж воздуховодов

Соединение с воздуховодом зависит от типа воздуховода:

1. Если к фанкойлу подсоединяется жесткий стальной воздуховод, то в месте соединения нужно устанавливать антивибрационный глушитель.
2. Если к фанкойлу подсоединяется гибкий (круглый) воздуховод, можно обойтись без виброизоляции.

Чтобы на холодных участках труб не образовался конденсат, нужно защищать трубопровод теплоизоляцией или изоляционными прокладками, в зависимости от типа соединения.

Виды монтажа фанкойлов

Принципиальная схема фанкойла предусматривает:

• наличие трубопровода, который транспортирует горячую или холодную воду в зависимости от задач в определенный промежуток времени – зима, лето;
• наличие чиллера, который подготавливает нужную температуру воды и создает поток свежего воздуха, забираемого с улицы;
• внутренние устройства (вентиляторные доводчики), через которые осуществляется регулировка температуры в помещении.

Внутренние климатические устройства:

• Кассетные. Устанавливаются за подвесными потолками. Подходят для больших площадей в торговых центрах, производственных помещениях.
• Канальные. Находятся в вентиляционных шахтах.
• Настенные. Хороший выбор для небольших помещений – квартир, офисов.
• Напольно-потолочные. Подходят для размещения под потолком или возле стены.

Монтаж чиллеров и фанкойлов различного типа имеет свои особенности, а также преимущества и недостатки:

• Канальный способен выполнять три функции (охлаждение, обогрев, вентиляция), но требует точных подсчетов по расходуемому воздушному объему, консультации специалистов в плане установки системы нагрева воды для зимнего периода.
• Установка фанкойлов кассетного типа позволяет экономить место, кондиционировать большие помещения, но требует пространства под потолком, которое выделяется под монтаж блока.
• Монтаж фанкойлов напольного типа дает возможность незаметно охлаждать помещения сложной конструкции, не влияя на здоровье людей, но требует большей мощности и места на полу или под потолком.
• Подключение фанкойла настенного типа – наименее экономный способ, но более простой.

Системы бывают двухтрубными и четырехтрубными. Цена четырехтрубной разводки выше, так как она одновременно осуществляет и обогрев, и охлаждение. Двухтрубная система дешевле, но для функции обогрева нужно будет отводить трубы от холодильной установки и подключать к котлу во время отопительного сезона.

Способом скрытого подключения монтируются канальные вентиляторные доводчики. Секция в потолке должна быть подвижной для доступа к устройству.

Кассетный, напольный и настенный блоки монтируются открытым способом. Эксплуатацию и обслуживание устройств открытого типа проводить легче.

Чиллеры и фанкойлы для центральных систем кондиционирования

Чиллер-фанкойл – разновидность устройств кондиционирования, отличительной особенностью которой является циркулирование между блоками воды (этиленгликоля/пропиленгликоля) как хладагента.

Чиллер

– холодильная машина, понижающая температуру жидкости внутри теплоносителя. Устанавливается на крыше, чердачном пространстве, техническом помещении. При установке машины на кровле, необходимо сливать воду из системы перед наступлением холодного времени года.

Фанкойл

– внутренний блок устройства, оснащенный вентилятором (fan), теплообменником (coil). Внешне очень похож на блок сплит-системы.

Оборудование может работать в трех режимах: охлаждение, обогрев, охлаждение-обогрев (4-х трубная обвязка).

Модификации внутренних блоков:

• настенные
• кассетные
• канальные
• напольно-потолочные.

Кратко приведем схемы монтажа.

Вода в качестве носителя

Системы теплообменников, которые используют воду как носитель, могут быть двух типов: двухтрубными и четырёхтрубными.

Двухтрубная наиболее распространена на рынке и её монтаж не представляет сложностей. Используется для охлаждения воздуха в помещении и только, а потому стоимость монтажа фанкойла трухтрубного типа невысока. Имеется возможность переключения в режим отопления в зимнее время, однако для этого придётся отключать трубы от чиллера и подключать их к отопительной системе. Происходит это с помощью клапана, который регулируется вручную.

Четырёхтрубная обладает двумя теплообменниками: один подключён к чиллеру, второй – к отопительной системе. Эта схема более сложна в монтаже и принципе работы, и, соответственно, стоит дороже. Позволяет как охлаждать, так и нагревать воздух в помещении путём переключения режима на пульте управления.

Принцип действия

Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик.

Особенности работы фанкойла:

• агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
• основная функция – передавать воздуху тепло или холод, произведенный другими установками;
• проток жидкости обеспечивается внешним насосом, собственного нет;
• всасываемый воздушный поток очищается фильтром от пыли;
• обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
• некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
• регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.

Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:

• осушение;
• проветривание (режим вентиляции);
• подмешивание свежего воздуха — опция;
• управление от дистанционного пульта;
• подогрев потока электрическим ТЭНом (тоже опция).

Отличие фанкойла от сплит-системы заключается в принципе работы — парокомпрессионный цикл в нем отсутствует, рабочим телом служит вода, не меняющая агрегатное состояние. Причем тепловая энергия приходит в радиатор извне вместе с жидкостью, как предусмотрено в калориферах.

//www.youtube.com/embed/l15zKK9YhXg?feature=oembed

Источниками холода/теплоты могут выступать:

1. Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
2. Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
3. Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.

Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем
