Что такое контуры отопления, их описание и балансировка, механизмы для ее осуществления

Особенность конструкции

Для стабилизации давления можно выбрать механический или автоматический кран балансировочный для отопления, которые отличаются конструкцией. Регулировка первых происходит вручную, для изменения разности давления необходимо каждый раз контролировать положение штока.

Если же необходимо автоматизировать работу теплоснабжения, рекомендуется выбирать модели с мембранным блоком.

Механические балансиры

Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь

При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.

Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

  • Котел.
  • Измерительные приборы.
  • Радиаторы.
  • Трубопровод.
  • Предохранительный клапан.
  • Циркуляционный насос.
  • Расширительный бак.

Схема с принудительной циркуляцией

  • Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
  • За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
  • По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

  • Минимальное количество узлов в схеме.
  • Относительно высокий КДП.
  • Равномерный нагрев радиаторов.
  • Низкая стоимость строительно-монтажных работ и оборудования.
  • Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

Малая эффективность системы в домах с большой площадью.

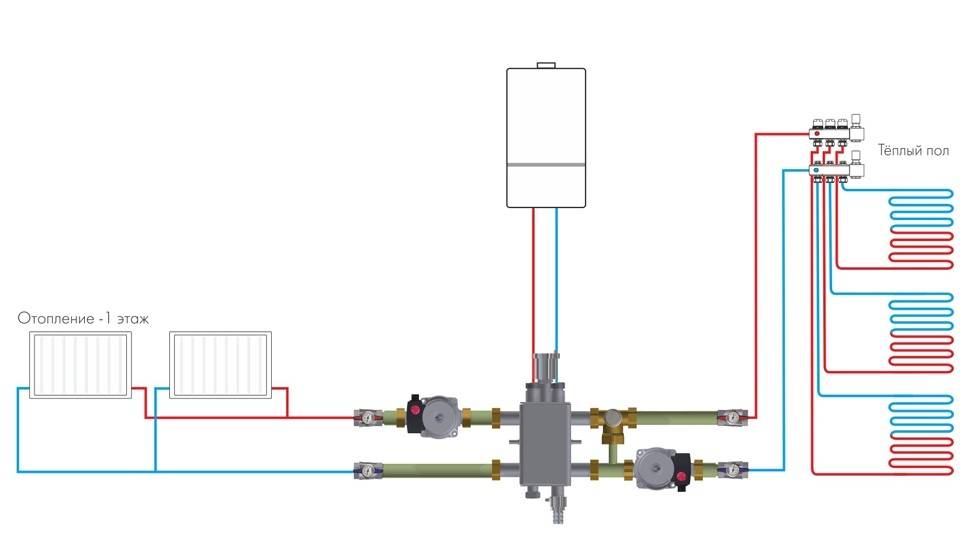

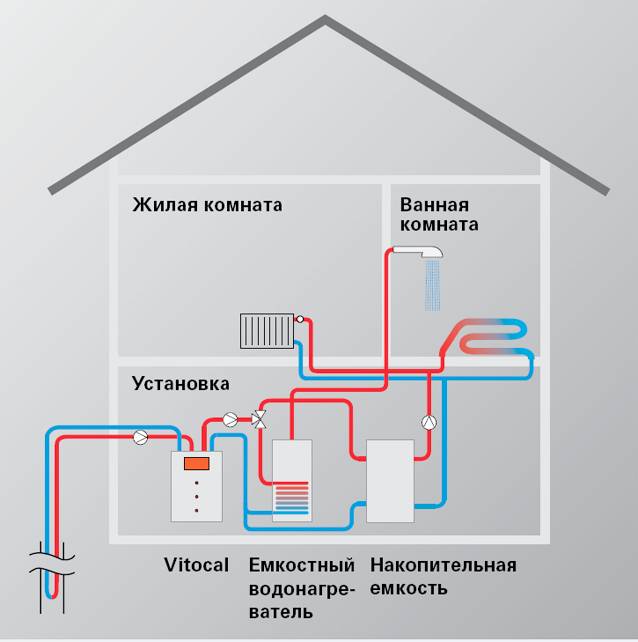

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя. Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях. Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней. Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Регулирующая трубопроводная арматура

Каждый элемент трубопроводной арматуры является обязательной частью системы и подбирается по определенным характеристикам к тому или иному ее типу. В перечень регулирующих устройств входят:

  • регулирующие клапаны;
  • расходомеры;
  • терморегуляторы;
  • гидравлические балансировочные клапаны.

Полнопроходные задвижки, радиаторные термостатические вентили, шаровые краны — регулирующие функции не выполняют, а только полностью перекрывают или открывают проток рабочей среды через какие-либо участки трубопровода. К примеру, для обслуживания или ремонта оборудования, а также в случаях прорывов труб. Перед балансировкой необходимо провести тест: запустить систему с открытыми запорными кранами, чтобы проверить, правильно ли работает насосное оборудование.

Проблемы балансировки контуров отопления

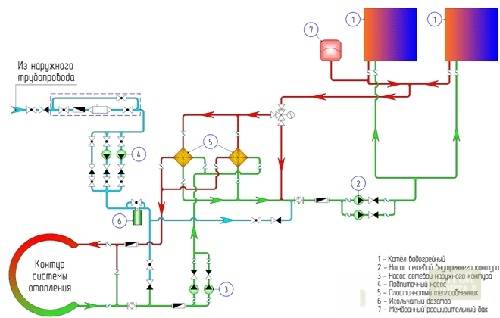

Пример двухконтурной системы отопления

Самым простым примером грамотного распределения теплоносителя по нескольким потребителям является отопление многоэтажного дома. Если бы при его создании использовалась одноконтурная схема – некоторые потребители остались бы без тепла. Поэтому в здании предусмотрено несколько контуров отопления. Такой же принцип можно применить и для автономной системы частного дома или коттеджа.

Но сначала нужно разобраться, что такое контур отопления. Представим, что на определенном участке трубопровода происходит разветвление, и часть теплоносителя направляется по отдельному контуру в другое помещение. При этом длина каждого из контуров может быть различна, так как комнаты в доме имеют неодинаковые площади. В результате в общую обратную трубу попадает вода с разной степенью остывания. Но большая проблема заключается в неравномерном распределении тепла в доме. Для устранения этого необходима балансировка контуров отопления.

Этот комплекс мер, направленных на равномерное распределение теплоносителя в зависимости от протяженности каждой ветви отопительной системы. Это можно предусмотреть еще на этапе проектирования:

  • Если в системе есть два контура отопления – их длина должна быть примерно равна. Для этого делают разделение трубопроводов по площадям каждой комнаты;
  • Установка распределительных коллекторов. Их преимущества заключается в возможности использования специальных элементов, которые в автоматическом режиме ограничивают приток теплоносителя. Определяющим показателем является длина контура отопления;
  • Применение специальных устройств, регулирующих объем горячей воды в зависимости от установленных значений.

Как делаются расчеты

Функционал любой гидросистемы основан на взаимодействии обратно пропорциональных значений рабочей среды — пропускной способности и давления. Уровень гидравлического сопротивления в трубопроводе создают насосные группы, а пропуск рабочей среды контролируется трубопроводной регулирующей арматурой.

Суть регулировки в том, чтобы повысить или понизить гидродинамическое сопротивление в трубах: на удаленные от теплового узла отопительные приборы его нужно повышать, а на ближние понижать. В расчетах учитывается множество трубных ответвлений, из-за которых скорость циркуляции жидкости снижается.

Задача специалиста — сбалансировать систему так, чтобы в каждом отдельном контуре интенсивность движения теплоносителя достигла определенных значений в зависимости от назначения помещений. То есть, чтобы в них поддерживалась заданная температура. Настроечные значения рассчитываются еще при проектировании. В соответствии с ними подбирается:

  • насосное оборудование;
  • котлы;
  • радиаторы;
  • теплообменники;
  • измерительные датчики;
  • перепускные клапаны, вентили, задвижки.

Если источником тепла является котельная, тогда для расчетов в процессе балансировки будут необходимы ее технические данные.

В борьбе за правильные настройки выигрывает искусственный интеллект

Пока что картина вырисовывается мало понятная: и сэкономить хочется — пятая часть коммунальных расходов на отопление! — и тонкостей слишком много. Даже если будет всё сделано грамотно, результат, увы, не гарантирован. «Обычно балансировка проводится перед отопительным сезоном, но в сильные морозы выясняется, что комнаты имеют разную теплозащиту, о чём собственник, как оказалось, забыл предупредить. Домовладелец по своему усмотрению увеличивает расход теплоносителя в холодных помещениях, после чего все работы по настройке системы идут насмарку», — говорит Сергей Орлов (монтажник).

Исправить названный недостаток позволяют специальные компьютерные программы расчета систем отопления, которые, в отличие от ручных методов, учитывают подавляющее большинство факторов. Они с высокой точностью определяют требуемый расход теплоносителя. Остаётся лишь выставить рекомендуемые регулировки балансировочных клапанов. Понятно, что для такого способа балансировки необходимо обладать навыком использования подобных программ расчета, а также иметь в системе специальные балансировочные вентили с градуировкой. Если же в систему были установлены балансировочные клапаны без специальной градуировки, при настройке этих клапанов необходимо будет измерять расход специальными расходомерами, чтобы достигнуть значений расчетных расходов в каждом радиаторе. Всё это вкупе с необходимостью специальной запорной арматуры либо специальной измерительной техники делает процедуру для «новичков» очень сложной.

Но с развитием беспроводной связи и переходом от кнопочных мобильных к смартфонам компьютерный метод балансировки стал проще и доступнее: никакой специальной подготовки не требуется. Первыми его реализовали инженеры Концерна GRUNDFOS: они предложили рынку циркуляционный насос ALPHA3 с модулем связи ALPHA Reader и разработали приложение GRUNDFOS GO Balance для «умных» телефонов и планшетных компьютеров.

Как уверяют домовладельцы, опробовавшие новинку, теперь балансировку можно провести самостоятельно и с высокой точностью. Весь процесс занимает около часа (для домов площадью до 200 кв. м) и проводится в несколько этапов. Сначала нужно смонтировать в системе новый насос и оснастить его модулем связи. Затем следует скачать, установить и запустить бесплатное приложение в непосредственной близости от модуля связи, чтобы смартфон и насос «нашли» друг друга. Далее остаётся лишь следовать простым и понятным инструкциям: программа попросит ввести данные о существующей системе и измерить точный расход теплоносителя на каждом радиаторе. После ввода необходимых сведений утилита рассчитает требуемый расход для каждой батареи, и на экране появятся два значения: текущее и рекомендуемое. Останется лишь отрегулировать балансировочный клапан до совпадения реального расхода с расчётным.

«Необходимость в подобном инструменте назрела уже давно, и специалисты GRUNDFOS стали первыми и единственными, кто предложил такое решение. Ещё до старта продаж нового продукта были размещены предзаказы на всю ближайшую поставку ALPHA3 и Alpha Reader, — рассказывает Екатерина Семёнова («ГРУНДФОС»). — И это неудивительно, ведь, как я уже отметила ранее, хорошо отлаженная система позволяет сэкономить до 20% топлива (газ, уголь, дрова). Кроме того, сами насосы GRUNDFOS серии ALPHA3 отличаются низким потреблением электроэнергии: они на 87% экономичнее обычных установок, за что признаны самыми энергосберегающими в своём классе».

Мобильные технологии — двигатель прогресса. Они помогают нам не только справиться с вполне рядовыми бытовыми вопросами, но и сэкономить. И как знать, возможно, в будущем инженеры порадуют домовладельцев ещё более интеллектуальными решениями.

https://www.youtube.com/embed

Настройка оборудования

В некоторых случаях бывает, что после установки теплового оборудования в одних помещениях холодно, зато в других слишком жарко. Причин тому может быть несколько: подобраны несоответствующие агрегаты или же, как часто бывает, теплоноситель неправильно распределяется по контуру.

Гидравлическая балансировка важна как для больших дворцов, так и для небольших загородных домов. Ведь неправильная подача теплоносителя одинаково отрицательно влияет на обеспечение комфортных условий как в больших, так и компактных домах.

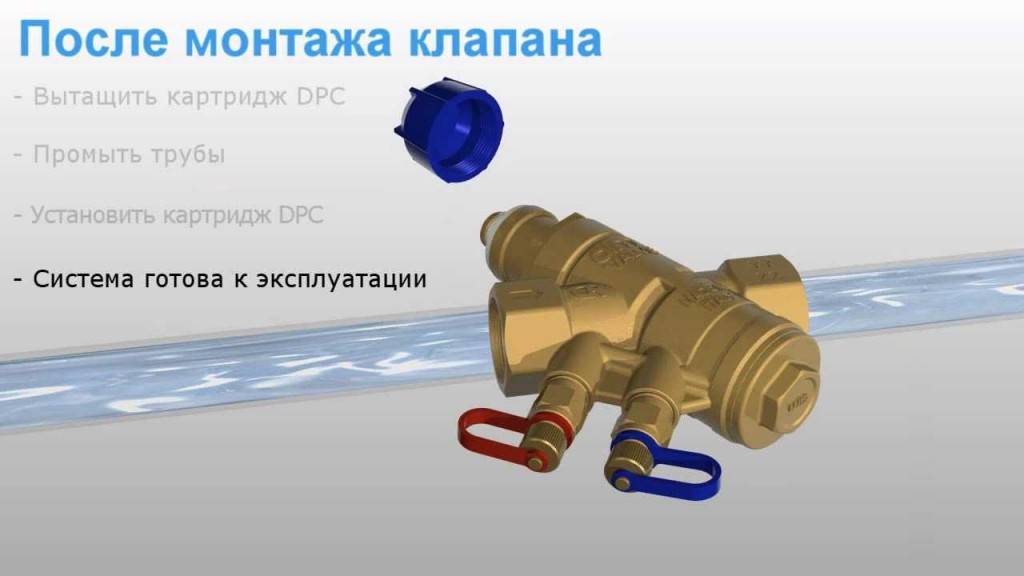

Монтаж клапана

Балансировка отопительного контура осуществляется с помощью регулировочных и перепускных клапанов, компенсаторов расхода и давления. Это оборудование непосредственно влияет на скорость движения теплоносителя и нормализует давление внутри контура.

Измерительное оборудование, которое применяется для балансировки отопительной системы и применяются для определения температуры, перепада давления и расхода тепла:

  • специальный клапан Y-типа благодаря своей конструкции обладает возможностью предварительной настройки и состоит из двух измерительных ниппелей;
  • другие специальные электрические высокотехнологические приборы.

Для гидравлической балансировки каждой схемы используют свою аппаратуру. Так, для однотрубных схем работы проводятся вручную, потому используются соответствующие краны. В более сложных двухтрубных системах применяются автоматические терморегуляторы и монтируются балансировочные клапаны. На практике применяют несколько способов регулировки.

https://youtube.com/watch?v=fm_dud7HRyQ

Первый, простой, но более трудоемкий, основывается на постоянных измерениях параметров в регулировочных клапанах. Другой, более эффективный, заключается в разделении схемы на элементы, которыми могут быть радиатор, несколько нагревательных приборов, стояк с трубами и другие модули. На выходе каждой группы монтируется балансировочный узел, при помощи которого можно отдельно отрегулировать каждую часть отопительной схемы. Наличие такого устройства позволяет каждой отдельной группе элементов контура отопления работать автономно.

Далее продолжают монтаж клапанов по всем частям контура. Во время проведения гидравлической балансировки обязательно нужно провести проверку системы, для чего при открытых кранах и вентилях включают насос и чистят фильтры. После проверки функционирования всех компонентов трубопровод промывают и заливают в него техническую воду. Потом включают отопления и с помощью воздухоотводов удаляют лишний воздух.

В результате работа системы нормализуется, повышается ее эффективность и увеличивается долговечность всех ее компонентов.

Работа с однотрубной и двухтрубной системой

Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

  1. После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
  2. измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
  3. Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
  4. Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
  5. Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
  6. Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
  7. После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

  • по расходу теплоносителя,
  • по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

  • клапанами- партнерами вся система отопления разбивается на отдельные участки,
  • проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке,
  • полученные данные сравниваются с расчетными значениями расхода для данного сегмента,
  • проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

  • данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы,
  • программа выполняет балансировку, выдавая рекомендации по установке каждого клапана,

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

  • высокая точность настройки параметров системы,
  • возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой,
  • устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

  • высокая стоимость балансировочных клапанов и универсального измерительного устройства,
  • необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

  • на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью,
  • проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
  • измеряют температуру на выходе каждого теплообменника,
  • двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему,
  • между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

  • доступность регулировочной арматуры,
  • простота регулировки,
  • не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

  • низкая точность регулировки,
  • меньшая энергоэффективность
  • зависимость температурного режима каждого радиатора от параметров всех остальных,

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Механический

Рассматриваемые устройства используются в инженерных коммуникациях для достижения баланса давления вместо шайб и дроссельных диафрагм. При помощи механического балансирующего клапана можно настроить систему на нужные параметры при постоянном давлении жидкости.

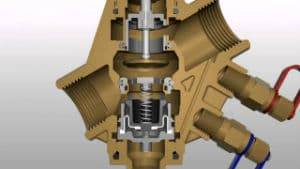

Устройство механического балансировочного клапана

Эти устройства используются не только для балансировки сети. Они позволяют отключать отдельных потребителей, например, батареи отопления, или спускать с них воду через специальный кран.

Рассматриваемые устройства часто оснащаются измерительными ниппелями, которые позволяют измерить давление в системе в области расположения клапана, а также фактический расход рабочей среды (это может быть вода, пар или гликолевый раствор). Основным преимуществом описываемых приборов считается невысокая стоимость.

Эмпирический способ

Конечно, отрегулировать систему отопления при числе радиаторов до десяти можно и без предварительного расчёта. Однако этот метод достаточно трудоёмок и занимает очень много времени. Кроме прочего, при такой балансировке не удаётся предусмотреть изменение расхода при работе термостатирующих головок, что сильно снижает точность балансировки.

Алгоритм ручной балансировки несложен, для начала необходимо перекрыть абсолютно все радиаторы в системе. Это делается для того, чтобы максимально близко сравнять температуру теплоносителя на входе и выходе из теплового узла. Весь этот процесс занимает около часа, при этом необходимо установить циркуляционный насос на максимальную скорость и убедиться в отсутствии воздушных пробок в системе.

Следующий шаг — полное открытие запорного клапана на наиболее удалённом радиаторе (зачастую на последнем радиаторе этот клапан не устанавливается вовсе). Спустя 10–15 минут проводится измерение температуры нагрева крайнего радиатора, она при дальнейшей балансировке будет использоваться как эталонная.

Далее нужно приоткрыть запорный клапан на предпоследнем радиаторе. Степень открытия должна быть такой, чтобы нагрев произошёл до эталонной температуры и при этом на последнем радиаторе температура нагрева не снизилась. Грань очень тонкая, и работа сильно осложняется инерционностью радиаторов: после каждого изменения положения штока клапана на алюминиевом радиаторе необходимо выждать не менее 15 минут, на чугунном — порядка 30–40 минут. В этом и есть вся суть ручной балансировки: продвигаясь от наиболее удалённого радиатора к самому первому в цепочке необходимо снижать пропускную способность, обеспечивая поддержание одинаковой температуры на каждом нагревательном приборе. Регулировка должна проводиться очень тонко и аккуратно, ведь резкое увеличение протока в середине контура приведёт к падению температуры в отдалённой его части, соответственно нужно будет потратить еще 15–20 минут, чтобы вернуть систему к исходному состоянию.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

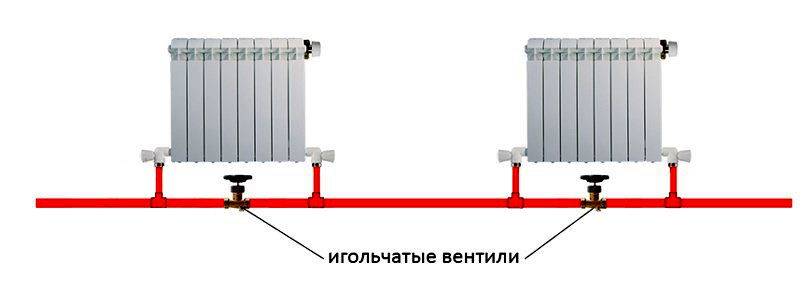

Усовершенствования однотрубных контуров отопления

Были разработаны соответствующие технические решения, позволяющие управлять работой приборов отопления. Для этого потребуются специальные замыкающие участки(байпасы), после подключения которых появляется возможность встроить в контур автоматические терморегуляторы для батарей. Кроме этого, установка байпасов привносит еще несколько положительных моментов.

Основной положительный эффект такой модернизации – предоставление возможности управлять уровнем нагревания каждой батареи или радиатора. При необходимости подачу теплоносителя на прибор можно полностью прекратить. Это позволяет проводить ремонт или замену батареи, не отключая при этом весь контур.

Под байпасом понимается обводная труба, имеющая специальные клапаны или краны. Если все сделать правильно, потоки воды можно пустить по стояку, мимо обслуживаемого или заменяемого отопительного устройства. Как правило, самостоятельный монтаж подобных приспособлений провести достаточно непросто, даже имея на руках подробную инструкцию. Во избежание просчетов для этой работы лучше позвать профессионального сантехника. В отопительной схеме с одной магистральной трубой рекомендуется применять особо прочные радиаторы, рассчитанные на повышенное давление и высокую температуру.

Способы и последовательность балансировки СО

Провести регулировку можно двумя способами:

  • По количеству теплоносителя исходя из расчетных значений по расходу.
  • По температуре на каждом отопительном приборе в контуре.

Первый метод применяют, если система отопления выполнена со всеми необходимыми расчетами по расходу теплоносителя на каждом отдельном участке контура. Обычно, такие данные являются неотъемлемой частью проекта. Кроме этого, потребуется наличие регулировочной арматуры на каждом контуре СО и специального прибора для балансировки системы отопления, который подключается к балансировочным вентилям, расположенным на «обратке» каждого контура.

Суть данного способа в определении реального и регулировке необходимого (приближенного к расчетным) расхода теплоносителя.

  • Достоинство данного способа: точность.
  • Недостатки: сложность реализации и наличие дорогостоящего анализатора.

Второй метод применяют, ели требуемых расчетов для системы отопления произведено не было. Главными приборами, которые будут отвечать за настройку, являются балансировочные краны для системы отопления, которые необходимо будет установить на обратном трубопроводе из каждой батареи. Потребуется поверхностный (можно инфракрасный) термометр, благодаря которому будут производиться замеры температуры поверхностей всех отопительных приборов.

Процесс балансировки СО производится на каждом отопительном приборе каждого контура отдельно. Допустим, в ветке находится ПЯТЬ радиаторов. На самом ближнем (к теплогенератору) отопительном приборе, кран открывается на 1 оборот. На втором – на два и так далее. На последней батарее балансировочный вентиль для системы отопления открывается полностью. Далее производятся замеры температуры на радиаторах, равномерность нагрева которых регулируется поворотами вентилей в ту или другую сторону.

  • Достоинства: Простота процесса
  • Недостатки: низкая точность балансировки; длительность процедуры замеров температуры благодаря инерционности СО.

Подобная последовательность действий нужна и при балансировке однотрубных СО. Разница лишь в том, что для настройки количества теплоносителя, попадающего в радиаторы, применяются игольчатые вентили.

Существует и третий способ балансировки СО – дроссельными шайбами, установленными либо на подачу, либо на обратку. Шайбы имеют различное проходное сечение, которое рассчитывается для получения расчетного значения расхода теплоносителя. Устанавливаются шайбы во внутреннюю резьбу арматуры.

Выводы. Балансировка необходима для нормального функционирования СО. Делается она после окончания монтажных работ, замены радиаторов и оборудования, изменения конфигурации отопительной системы. Для выполнения настройки требуется специальное оборудование – балансировочные вентили.

Совет: Для максимальной эффективности проведения данных мероприятий, рекомендуется воспользоваться услугами высококвалифицированных специалистов, которые не только выполнят необходимые работы, но и будут нести за них ответственность.
