Достоинства и недостатки напольных встраиваемых радиаторов отопления

Преимущества и недостатки

Отопительные приборы, вмонтированные в пол, помогают решить проблему обогрева любых помещений. К их основным достоинствам относят следующее:

  1. Возможность выполнить скрытый монтаж. Такие обогреватели будет уместно установить в больших гипермаркетах, офисах и административных учреждениях. Подходят они и для монтажа в обычных квартирах.
  2. Экономия пространства.
  3. Возможность установки в помещениях с панорамным остеклением.
  4. Равномерный прогрев комнаты благодаря принципу конвекции.

Внутрипольные радиаторы не лишены и некоторых недостатков, включая следующее:

  1. Создание фальшпола уменьшает высоту помещения.
  2. Дороговизна установки.

Пока еще инженеры не сумели разработать отопительный прибор, который смог бы удовлетворить сразу все требования одновременно. У каждой модели радиатора всегда найдутся как положительные, так и отрицательные качества.

При всех своих недостатках внутрипольные конструкции считаются довольно надежными устройствами. Они отвечают современным экологическим требованиям и рассчитаны на длительную эксплуатацию.

Особенности данных отопительных приборов

Батареи, которые встраиваются внутрь пола, отличаются наличием следующих элементов:

  • теплообменник. Представляет собой трубку из металла, внутри которой циркулирует теплоноситель. В приборах электрического типа применяются нагревательные трубчатые элементы. Для повышения теплоотдачи на теплообменник надеваются тонкие пластины из меди или алюминия. Между ними и контуром отсутствует зазор, что в несколько раз повышает эффективность работы системы отопления. Это возможно благодаря применению особой технологии при изготовлении таких деталей; Схема подключения батареи для отопления пола
  • решетки. Закрывают нишу с теплообменником. Могут быть съемными или несъемными, в зависимости от модели. Последний вариант представляет собой готовый блок, который устанавливается внутрь пола;
  • клапан сброса. Данный механизм предназначен для удаления лишнего воздуха из системы после заполнения теплообменника теплоносителем. Он необходим, поскольку встраиваемые в пол батареи находятся ниже всего относительно других элементов отопления. Поэтому возникает проблема завоздушивания системы, что значительно снижает ее эффективность;
  • ввод. Осуществляется при помощи торцового или бокового соединения.

Достоинства и недостатки

Ключевые преимущества высоких батарей:

  • элегантный вид. При желании не сложно подобрать вертикальную модель оригинального исполнения, которая гармонично впишется в задуманную стилистику интерьера;
  • экономия пространства. Вертикальные отопительные батареи в основном изготавливают в плоской конфигурации, модели предусматривают относительно небольшую толщину при высоте 1-3 метра;
  • масштабный тепловой потенциал. Оборудование этой категории способно распространять тепловое излучение по всей высоте, что позволяет обеспечить комфортные условия пребывания в помещении;
  • наличие дополнительного функционала. Модификации приборов представлены в виде элементов мебели или предметов интерьера.

Большой интерес среди поклонников оригинальных стилистических решений вызывают вертикальные батареи в качестве внутренних перегородок или декоративных панелей впечатляющего дизайна. Также достойны внимания высокие радиаторы в виде сушилки для полотенец или одежды, рамки для настенных зеркал, полок и подставок для предметов интерьера.

К недостаткам вертикальных отопительных батарей относятся:

  • нерациональность конвекционного способа теплопередачи. Под потолком образуется тепловая подушка, нарушается естественная циркуляция воздушных потоков, в результате чего воздух в помещении прогревается неравномерно;
  • для монтажа большинства видов вертикального оборудования требуются крепкие стены, способные выдержать вес массивной конструкции, массу теплоносителя в виде циркулирующей воды;
  • высокие радиаторы сильно подвержены образованию воздушных пробок внутри системы;
  • сложность установки в плане коэффициента ровности размещения на стене, так как любое отклонение от вертикали будет заметно;
  • проблемы подводки труб. Затруднительно использовать диагональное подключение из-за сложности скрытого монтажа коммуникаций, так как не просто вмуровывать в стены длинные системы трубопровода. При открытом способе монтажа композиция выглядит непрезентабельно. Возможно только нижнее подключение, которое сильно уступает по эффективности диагональному варианту.

Большой минус в копилку вертикальных батарей – стоимость продукции, оборудование этой категории реализуется исключительно в дорогом сегменте в отличие от классических горизонтальных решений.

Отопление в плинтусах

Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.

Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).

Отопление в плинтусах имеет преимущества:

  1. Большие возможности для воплощения дизайнерских решений в интерьере.
  2. Равномерное распределение теплых потоков вдоль стен.

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

Рекомендации специалистов по монтажу

Первым важным шагом после принятия решения об установке такого вида радиаторов будет составление проекта с указанием всех факторов: расположения, габаритов конструкции, производительности и остального.

Требуется приобрести все необходимое оборудование.

Монтаж встраиваемых в пол радиаторов

Во время заливки стяжки прокладываются трубы для подачи теплоносителя. А в готовом помещении делаются штробы, в которые и будут помещены трубы. Далее готовится ниша для корпуса. При этом она должна быть больше, чем короб радиатора на 5 мм по ширине и длине при торцевом подключении, и на 10 мм при боковом. После этого производится установка радиатора отопления. На этом этапе главное — это расположить конструкцию так, чтобы она не выступала за поверхность напольного покрытия. Соединяются патрубки с трубами подачи теплоносителя. Места соединений должны быть прочно зафиксированы. Для проверки обычно проводят пробный пуск отопительной системы.

Последний штрих — укладка наружной решетки на пол.

Радиатор встроенный в пол

Расчет мощности и величины прибора, встроенного в пол, производится по параметрам, учитывающим высоту потолков, размеры окон, среднюю температуру воздуха зимой окон и прочее. Приблизительно подбирают таким образом:  на 1 квадратный метр площади — 100 Вт мощности батареи.

Как работает встроенная система отопления

Внутрипольная батарея состоит из нескольких деталей.

Канал изготавливается из качественной нержавеющей стали. Корпус устанавливается в пол. К нему подводятся отопительные трубы.

Канал, в котором находится теплообменник, прикрывает решетка встраиваемой батареи. Эти модели представлены в двух вариациях:

  • съемные;
  • несъемные.

Последние поставляются в виде блока, который можно сразу подключать к системе.

Радиатор, вмонтированный в пол, оборудован медным теплообменником с напаянными на него алюминиевыми пластинами. Для пайки используется специальный сплав, в состав которого входит серебро. Благодаря этому цветному металлу достигается плотное соединение пластин с контуром. Подобное крепление не изменяет своей прочности даже при очень высоких температурах.

Сегодня в основном выпускается только воздушный конвектор. Изготовители отказались от производства встроенного прибора, работающего на естественной тяге воздушного потока. Причина этого решения достаточно проста. Такая система отличается низкой эффективностью, но также она ограничена высотой потолков здания. При естественной конвекции прогреть подобное помещение просто невозможно.

Клапан сброса позволяет избавиться от воздушной пробки, возникающей во время заполнения радиатора теплоносителем.

Встроенный тепловой конвектор устанавливается в самом низу системы. В любом случае воздух, который остается в трубах, начинает скапливаться именно там. Благодаря клапану сброса можно избавиться от завоздушивания, повысив тем самым КПД системы.

Последней деталью, которая входит в состав батареи, является ввод. Конвектор можно подключить с помощью бокового соединения или воспользоваться специальным торцовым устройством.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Watch this video on YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

  1. В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.

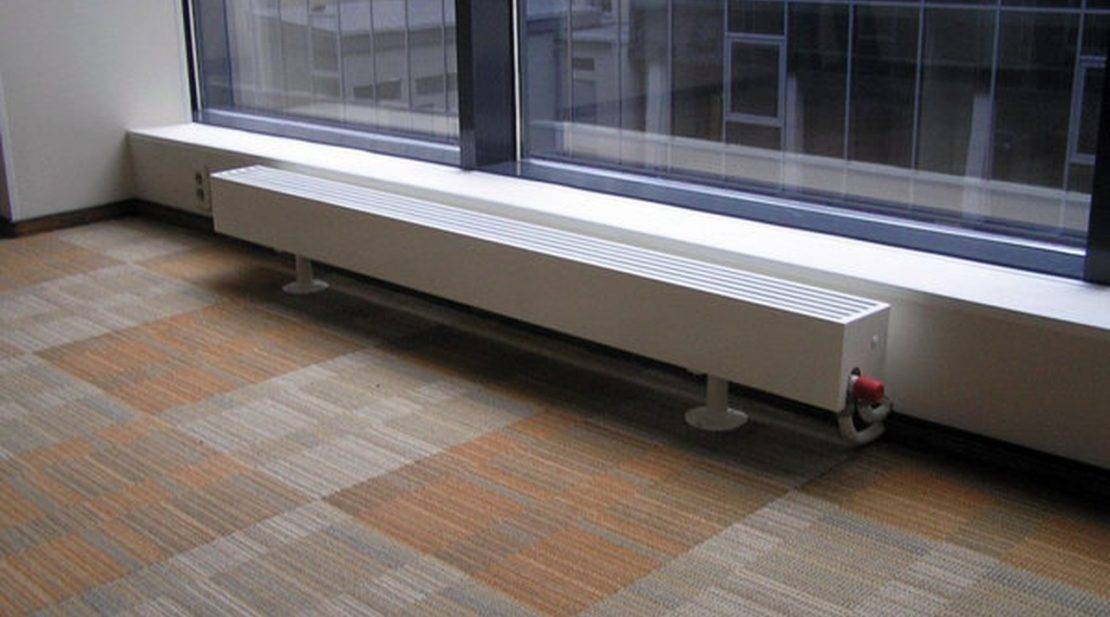

  2. В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

  • агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
  • низкий отопительный прибор экономит свободное место в помещении;
  • благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
  • можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
  • при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

  1. Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
  2. Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
  3. Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

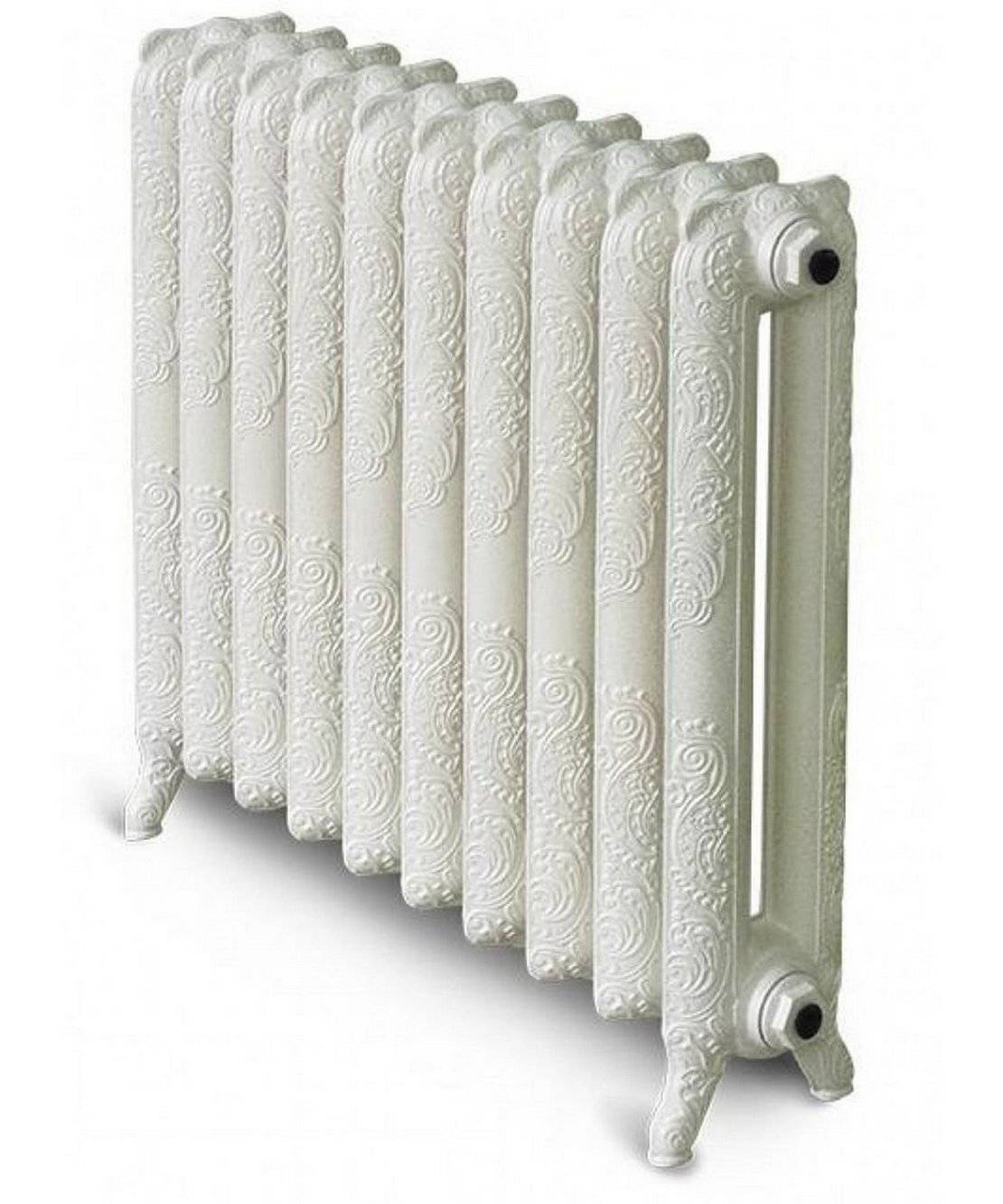

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах.
Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва.
Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением.
Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары.

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Рекомендации специалистов по монтажу

Первым важным шагом после принятия решения об установке такого вида радиаторов будет составление проекта с указанием всех факторов: расположения, габаритов конструкции, производительности и остального.

Требуется приобрести все необходимое оборудование.

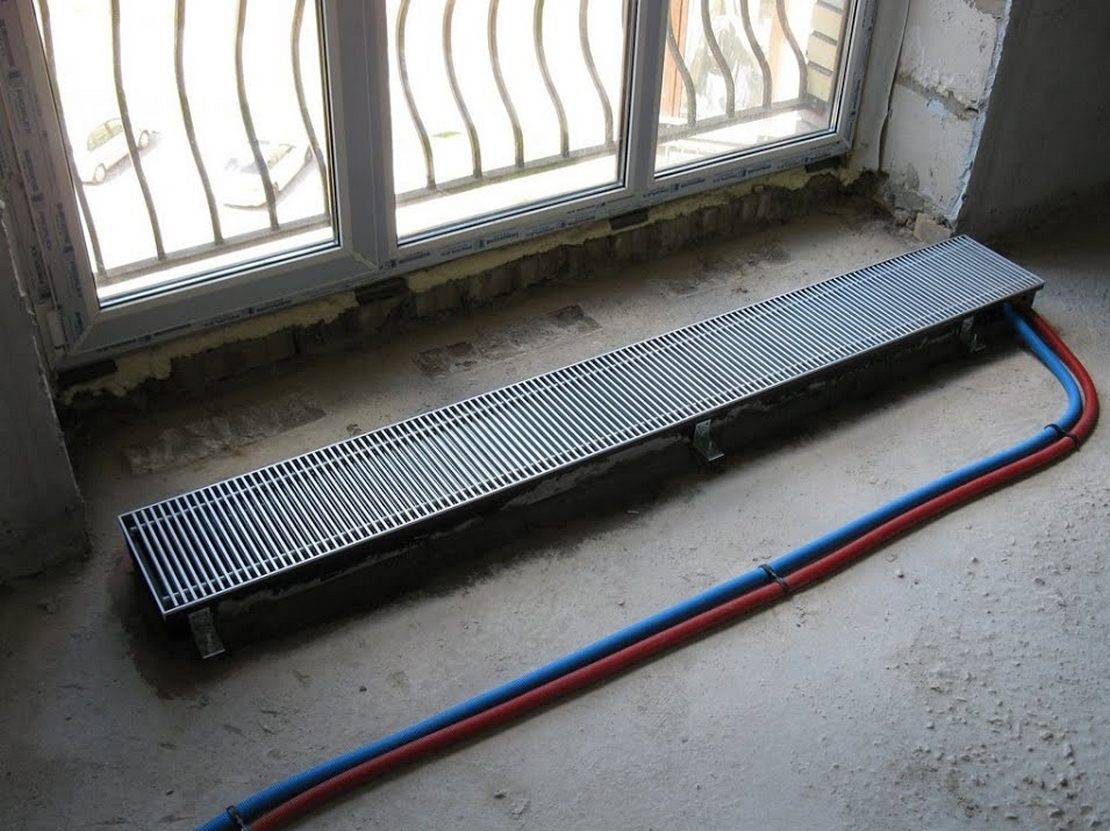

Монтаж встраиваемых в пол радиаторов

Во время заливки стяжки прокладываются трубы для подачи теплоносителя. А в готовом помещении делаются штробы, в которые и будут помещены трубы. Далее готовится ниша для корпуса. При этом она должна быть больше, чем короб радиатора на 5 мм по ширине и длине при торцевом подключении, и на 10 мм при боковом. После этого производится установка радиатора отопления. На этом этапе главное — это расположить конструкцию так, чтобы она не выступала за поверхность напольного покрытия. Соединяются патрубки с трубами подачи теплоносителя. Места соединений должны быть прочно зафиксированы. Для проверки обычно проводят пробный пуск отопительной системы.

Последний штрих — укладка наружной решетки на пол.

Радиатор встроенный в пол

Расчет мощности и величины прибора, встроенного в пол, производится по параметрам, учитывающим высоту потолков, размеры окон, среднюю температуру воздуха зимой окон и прочее. Приблизительно подбирают таким образом:  на 1 квадратный метр площади — 100 Вт мощности батареи.

Необыкновенное отопительное оборудование

Изюминки конструкции

Встраиваемые в пол радиаторы отопления употребляются достаточно редко, но время от времени они просто незаменимы. Основная сфера их применения – отопление комнат, имеющих громадную площадь остекления. Это возможно просто помещение с громадными окнами или закрытая терраса с выходом в сад.

При таких условиях существует пара способов обогрева:

  1. Классические батареи, устанавливаемые на боковой либо задней стенке. Данный вариант есть самым неэффективным, поскольку всем как мы знаем, что отопительное оборудование должно устанавливаться в самом холодном месте комнаты, другими словами у окон. Помимо этого, так, возможно нарушен стиль интерьера, задуманный архитектором либо дизайнером.
  2. Система подогрева, монтируемая под напольное покрытие. Хорошее решение, которое не может быть реализовано, в случае если в качестве материала для оформления пола употребляется древесина: паркет, массивная либо палубная доска и без того потом. Дело в том, что она имеет низкий коэффициент теплопроводности. Это существенно снизит эффективность таковой системы отопления.

Помимо этого, цена аналогичного решения будет намного больше, чем цена установки канальных обогревателей.

  1. Встроенные в пол радиаторы отопления. Являются одну из разновидностей классических батарей, каковые употребляются в сетях обогрева с жидким теплоносителем. Отличаются только формой и местом установки: они монтируются в намерено сконструированных для данной цели углублениях (каналах), проложенных в полу.

Сверху такие батареи закрываются решетками, не мешающими току воздуха и превосходно маскирующими установленное оборудование.

Преимущества аналогичного решения пребывают в следующем:

  • источник тепла находится как раз в том месте, где это наиболее нужно,
  • батарея, расположенная под полом, не мешает доступу к двери либо окну и не вносит диссонанс в дизайн помещения.

Современными строительными супермаркетами предлагается две разновидности радиаторов, устанавливаемых под полом:

  1. Корпусные. В этом случае нагревательный элемент установлен в особый корпус, который монтируется в пол и делает роль канала.
  2. Безкорпусные. Такие радиаторы размещаются в нишах, каковые перед этим нужно сконструировать.

Корпусные радиаторы

Короба, в которых установлены нагревательные элементы, изготавливаются из узкого оцинкованного металла. Стены корпуса для повышения их теплосохраняющих свойств покрываются изоляционными материалами и окрашиваются в соответствующий цвет.

Сам отопитель делается из изогнутой особенным образом трубы, на которую навариваются пластины теплообменника, увеличивающие площадь соприкосновения с воздухом. Материалом для этих элементов помогает алюминий, хорошо передающий тепло горячей воды окружающему воздуху.

Сверху корпус закрывается декоративными решетками, изготовленными из древесины либо металла. Это разрешает выбрать вариант, сочетающийся как с паркетом, так и с керамической плиткой.

Корпусные радиаторы бывают следующих размеров:

  • ширина – от 5 до 25 см,
  • протяженность – от 50 см до нескольких метров,
  • глубина – от 10 до 70 см.

Эффективность работы батареи, располагаемой под напольным покрытием, зависит не только от площади теплообменника и температуры теплоносителя, но и от скорости конвекции воздуха. Наиболее замечательные модели смогут быть дополнительно оборудованы электрическими вентиляторами. Недостаток для того чтобы решения — в необходимости подключения оборудования к электросети и повышенном уровне создаваемого им шума.

Бескорпусные

Такие радиаторы устанавливаются под полом в намерено сконструированных углублениях. Ниши делают в виде прямоугольника, теплоизолируют и покрывают любым негорючим декоративным материалом. Глубина, ширина и протяженность проектируются исходя из размеров радиаторов, каковые будут в них устанавливаться.

Примечание! Не забывайте, что между теплообменником конвектора и дном ниши должен быть зазор не меньше чем в 10 см. Он разрешает организовать естественную конвекцию воздуха, без которой неосуществим равномерный нагрев помещения.

Сверху углубление в полу закрывается решеткой. Она должна быть достаточно прочной, дабы вольно выдерживать вес проходящих по ней людей и легко сниматься, снабжая доступ для чистки и обслуживания установленного радиатора отопления. Края углубления, где устанавливается защитная решетка, возможно оформить железными либо алюминиевыми уголками.

Для каких помещений подходит

Внутрипольные батареи подходят для помещений с панорамными окнами

Радиаторы для отопления, встраиваемые в пол, подходят для реализации нестандартных дизайнерских решений в домах или квартирах. Это удачный выбор для тех, кто хочет установить в комнате панорамные окна или сделать перепланировку, после которой монтаж стандартных батарей будет невозможен. Чаще всего такие ситуации возникают, когда стены, к которым прикрепляют радиаторы, сделаны из облегченных материалов и не способны выдерживать большой вес отопительных батарей.

Нередко такие батареи ставят в магазинах, офисах, гостиницах и других помещениях общего пользования, поскольку там необходимо устанавливать застекленные витрины и окна панорамного типа. Благодаря стильному внешнему виду современные радиаторы часто становятся элементом декора, их эстетичный дизайн позволяет реализовывать любые проекты даже в малогабаритных квартирах. Универсальность батарей встраиваемого типа делает их отличным вариантом для всех, кто планирует сэкономить место в комнате.

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

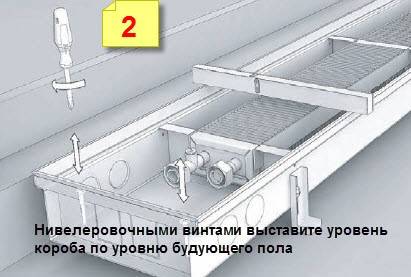

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.
