Как работает насосная станция для дачи

Как установить насосную станцию

Инструкция по эксплуатации указывает, что для исправной работы оборудования перед тем как установить насосную станцию в частном доме, необходимо приобрести дополнительное оснащение.

К нему относятся:

  • Водяной фильтр, предохраняет устройство от попадания песка и небольших частиц грязи из источника в корпус насоса или гидравлический бак.
  • Реле, защищающее от «сухого хода», который возникает при падении уровня жидкости в колодце, а насос продолжает работу, качая воздух, что приводит к перегреву и выходу агрегата из строя.
  • Обратный клапан. Не дает возможность воде стекать обратно в колодец, а пропускает ее лишь к насосу. Устанавливать элемент можно в конце трубки для всасывания или непосредственно перед агрегатом.
  • Реле давления служит для контроля его величины в гидробаке и поддерживает режим работы устройства.

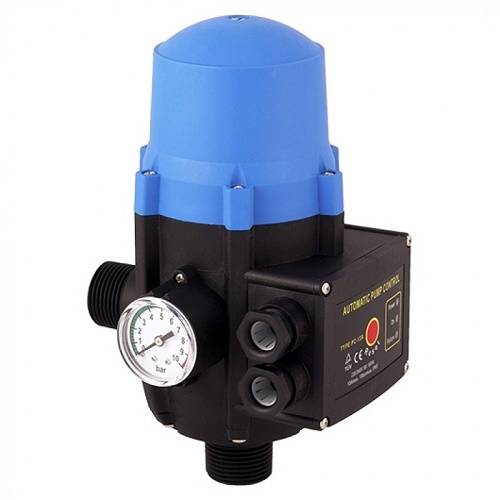

  • Блок автоматики, объединяет в себе реле давления и защиту от «сухого хода».
  • Стабилизатор напряжения.

Перед началом монтажа составляется схема установки насосной станции в частном доме.

В ней указывается:

  • Место расположения с учетом глубины, с которой будет подаваться вода, и расстоянием до источника воды.
  • Чаще всего оборудование размещаются в середине жилых помещений, как показано на фото.

Монтаж насосной станции в помещении

На глубине всасывания будет сильно отражаться расстояние к источнику воды. Расчет этой величины можно выполнить по формуле:

H+0,1xL= max 8 m. Здесь: H — глубина нахождения воды в колодце; L — расстояние от станции до колодца. Эта величина не должна быть больше 8 метров.

При большем расстоянии, необходимо будет станцию устанавливать в непосредственной близости к источнику подачи воды. Это может быть приямок, надежно защищенный от холода и влаги, или устройство глубинного погружного насоса.

Какие могут быть ошибки при установке и подборе оборудования

При обустройстве насосной станции своими руками могут возникнуть ошибки при подборе оборудования и его установке.

Схема монтажа насосной станции в частном доме

Наиболее частые из них:

Неправильно выбрано оборудование из-за ошибки в глубине погружения в системе водозабора. В этом случае:

  1. система начнет “песочить”, что будет портить скважину;
  2. увеличится потребление воды, оно станет большее, чем его может дать насос, что приведет к падению давление в системе.
  3. при неправильном подключении скважины она будет работает в усиленном режиме, и быстро может выйти из строя. Включение станции рекомендуется не больше чем 20 раз в час.

Нельзя допускать перебоев с подачей напряжения, частого его падения, что может вывести электрооборудование и двигатель из строя.

Выполняя все требования без отсутствия нарушений в эксплуатации оборудования система может прослужить до 7 лет. Как правильно эксплуатировать насосную станцию хорошо показывает видео в этой статье.

Виды и типы КНС

Основной частью любой канализационной системы является насосное оборудование, которое бывает следующих видов:

  • Самовсасывающее;
  • Погружное;
  • Консольное.

А непосредственно насосная станция, если учитывать ее расположение бывает:

  • Частично заглубленной;
  • Заглубленной;
  • Наземной.

Кроме этого все канализационные станции бывают двух видов: главные и районные. Что касается главных КНС, то они используются для перекачки отходов непосредственно с населенного пункта или предприятия. А вот районные предназначены для отвода стоков к коллектору или очистному сооружению.

Также КНС подразделяются на дистанционные, автоматические и с ручным управлением.

Дистанционные работают таким образом, что контролировать и регулировать их работу можно из оборудованного диспетчерского пункта. Автоматические полностью управляются датчиками и устройствами. А что касается ручных, то вся работа лежит на обслуживающем персонале.

Еще насосные станции отличаются по типу перекачиваемых стоков на четыре группы:

  1. Первая группа – предназначена для сточных бытовых вод. Используется для отвода стоков от общественных зданий и жилых домовладений.
  2. Вторая группа – для промышленных сточных вод.
  3. Третья группа – для ливневых сетей.
  4. Четвертая группа – для осадков.

В зависимости от мощности КНС бывают мини, средние и большие. Мини станции в основном применяются непосредственно в ванной комнате или туалете. Представляют собой маленькую герметичную емкость, которая крепиться к унитазу. Самыми популярными являются средние насосные станции, они используются как в бытовых целях, так и в промышленных. Бытовые отличаются от промышленных тем, что в них может быть установлен только один насос.  А вот промышленные станции обязательно должны быть оборудованы двумя насосами. Большие КНС применяются исключительно в городских системах. Они оснащены самыми мощными по параметрам насосами.

Кессон

Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.

Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.

Преимущества решения

Чем хороша насосная станция по сравнению с комплектом из погружного насоса, реле давления и мембранного бака, применяющегося для водоснабжения дома из колодца или скважины?

Относительной простотой ремонта. Подъем неисправного скважинного насоса может быть затруднен подвижками грунта и деформацией обсадной трубы;

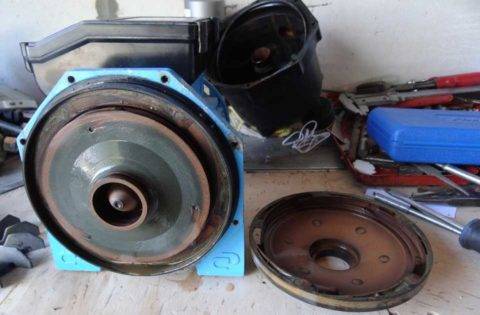

Ремонт поверхностного насоса

  • Дешевизной (напомним, цены на станции начального уровня начинаются примерно от 5000 рублей);
  • Возможностью демонтажа с минимальными затратами времени. Будем реалистами: кражи — не редкость на дачных участках, поэтому возможность увезти насос с собой после проведенных на даче выходных будет несомненным плюсом.

Достоинства насосного агрегата с гидробаком

Насос является основным узлом доставки воды из водозабора к месту ее потребления. Разберем устройство насосной станции водоснабжения и некоторые преимущества использования гидробака и гидроаккумулятора:

Для уменьшения количества включения насоса и обеспечения водопровода водой на случай отключения электроэнергии — применяется накопительный бак значительной емкости:

  • он устанавливается в верхней точке, на чердаке;
  • таким образом вода набирается в него, а потом самотеком сбегает к местам потребления, при этом образуется незначительное давление;
  • однако этот метод требует прочного перекрытия и дополнительных затрат на монтажные работы;
  • недостаточный напор в системе ставит под сомнение полноценную эксплуатацию сантехники, может привести к ее выходу их строя;
  • постоянно сохраняется опасность затопления жилья.

Более современным вариантом является применение гидроаккумулятора, позволяющее добиться постоянного давления в системе:

  • однако здесь сохраняется зависимость от электричества;
  • можно приобрести автономный генератор и сделать для него автоматическое подключение и запуск;
  • однако этот вариант требует дополнительных финансовых затрат.

Как видим, современные технологии позволяют предложить множество вариантов решения вопроса по обустройству домашнего водоснабжения вдали от центральной магистрали. Возможно применение обеих вышеуказанных вариантов в одной системе.

Таким образом остается возможность пользоваться достаточным напором при имеющемся электричестве, и использовать воду с меньшим напором при его отсутствии.

Виды оборудования

Делятся на два типа:

  • автоматические;
  • самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Среди минусов системы можно выделить:

  • Низкий напор воды;
  • Большие размеры бака;
  • Трудность установки;
  • Накопительный бак надо устанавливать выше уровня насоса;
  • При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Выбираем насосную станцию

Прежде чем перейти к советам по выбору насосных станций, читателю следует ознакомиться с их основными характеристиками. Таковыми являются:

  1. Максимальная глубина всасывания.

Характеризует предельное расстояние от оси насоса до расположенной ниже него поверхности воды в источнике. Указывается в метрах.

Нагнетаемое давление (напор).

Максимальное давление, развиваемое на выходе из насоса. Чаще всего указывается в метрах водяного столба. Для приблизительного перевода этой величины в атмосферы ее следует разделить на 10.

Производительность.

Подразумевается количество воды, перекачиваемое насосом за единицу времени при идеальных условиях, то есть когда насос не подключен к сети водоснабжения, а зеркало воды в источнике находится на уровне оси рабочего колеса насоса. Чаще всего указывается в л/мин или в куб. м/ч.

На сегодняшний день производится три разновидности станций:

  1. С самовсасывающим насосом.

Глубина всасывания для насосов этого типа достигает 9-ти м, при этом они эффективно работают даже при неполном заполнении водой всасывающей магистрали и не боятся большого количества воздушных пузырьков в потоке воды. Недостаток – высокий уровень шума.

С многоступенчатым насосом.

Достоинством этих станций по сравнению с предыдущим типом являются более высокая производительность и низкий уровень шума, недостатком – высокая стоимость. Глубина всасывания для различных моделей составляет от 7 до 9 м.

С вихревым насосом.

По сравнению с вышеописанными данный тип насоса способен обеспечить больший напор (при аналогичной мощности), но имеет меньшую глубину всасывания и производительность.

Для выбора станции нужно знать величину напора, который она должна развивать, и ее производительность при этом напоре.

Требуемый напор определяют так: допустим, на дальней от насоса точке водоразбора мы хотим получить напор в 20 м.в.ст. (метры водного столба) или 2 атм, при этом она находится на высоте 3 м относительно насоса, а гидравлическое сопротивление трубопровода между насосом и этой точкой водоразбора (методики расчета приведены в специализированной литературе) составляет 10 м.в.ст.

Таким образом, необходимый напор составит H = 20 + 3 + 10 = 33 м.в.ст. При этом мы хотим получить производительность на уровне 10 л/мин.

Теперь остается изучить характеристики насосов станций – специальные графики, отображающие зависимость производительности от развиваемого напора – и подобрать оптимальный вариант.

Объем гидроаккумулятора зависит от количества пользователей сети. Для 2-х человек будет достаточно 24-х литров, для 3-х или 4-х – 50-ти литров.

Если водой пользуются в течение длительного времени, например, для полива участка, лучше приобрести станцию с автоматикой давления.

Установка насосной станции на даче своими руками

Если источник неглубокий и расположен рядом с домом, насос можно установить в подвале. В противном случае его помещают в кессоне – герметичном утепленном боксе, врытом в грунт рядом с источником.

При выборе места установки учитывать надо не только разницу по высоте между насосом и зеркалом воды, но и протяженность горизонтального участка всасывающей магистрали.

Сумма его гидравлического сопротивления и перепада высоты должна быть меньше максимальной глубины всасывания насоса. При всех расчетах следует учитывать, что зеркало воды при работе насоса будет понижаться. Обычно конец всасывающей трубы с обратным клапаном и фильтром располагают в метре от дна источника.

Насос должен быть прочно прикручен к постаменту из бетона или кирпича анкерными болтами или дюбелями.

Погружные насосы подвешиваются на тросах. Для агрегатов вибрационного типа металлический подвес использовать нельзя – вместо него применяют капроновый или нейлоновый шнур.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: “Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции”).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

  • Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
  • Крышку горловины плотно закрывают.
  • Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
  • Открывают запорную арматуру на подающих трубах и пускают воду в систему.
  • Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

А. Конструктивные особенности

Устройство насосной станции

По мнению специалистов, именно эти параметры и следует учитывать прежде всего. Дело в том, что однотипные модели разных производителей, имеющие отличия в отдельных характеристиках, обеспечат практически одинаковый результат. Поэтому начнем рассмотрение особенностей станций именно в нюансах инженерных решений, так как это более понятно для человека, не имеющего профильной подготовки.

Насос

Все приборы, входящие в комплект станции, отличаются наличием эжектора (встроенного или «вынесенного») или отсутствием такового приспособления. Не вдаваясь в технические тонкости, достаточно отметить, что именно последний вариант подходит для дачи по всем параметрам. Учитывая тему статьи, остальные модели рассматривать не имеет смысла.

Во-первых, такой насос практически не шумит, и его можно поместить где угодно – он мешать не будет.

Во-вторых, подобные модели способны забирать воду с глубины до 8 – 10 м. Как правило, на даче редко кто бурит скважины более глубокие (артезианские). Если источник – колодец, также вполне достаточно, не говоря уже об открытом водоеме.

В-третьих, цены ниже, чем на более совершенные аналоги.

Обратный клапан

Он должен быть в комплекте обязательно. Без него насос станет качать в систему не воду (в случае понижения уровня сверх критического), а воздух.

Если лопасти крыльчатки насоса пластиковые, то на долговечность прибора можно не рассчитывать. Такой материал быстро изнашивается, если вода недостаточно очищена от взвесей. Кстати, таким конструктивным исполнением отличаются все устройства made in Китай.

Резервуар

Бак накопительный. Единственное достоинство – низкая стоимость. Представляет собой емкость, в которой помещен предохранительный клапан поплавкового типа. Неудобство эксплуатации состоит, в первую очередь, в выборе места под установку. Резервуар придется «поднять» над уровнем точек водоразбора. Но и это не все. При отсутствии воды в скважине он не способен обеспечить требуемый напор. И третье – при протечке в корпусе (а такое случается) грандиозного «потопа» в дачном домике не избежать.

Гидроаккумулятор и комплектующие https://virtustec.ru/komplektuyuschie-akb/kholdery–izolyatory/. Более высокая цена вполне оправдывается массой достоинств такого устройства. Во-первых, габариты намного меньше. Во-вторых, где ставить – без разницы, хоть в кессоне, так как вместо поплавка управление осуществляется датчиком давления. В-третьих, напор в системе будет постоянным.

Корпус

Желательно, чтобы он был чугунным. Такие конструкции и прочнее, и шумов «прорывается» намного меньше. Но обязательно с защитным слоем, иначе коррозии не избежать. Сталь более красиво смотрится, но станция берется не для украшения дачи; и потом металл стоит намного дороже. Плюс к этому – больше «шумит».

Автоматика

В этот вопрос углубляться не стоит хотя бы потому, что понятие о сервисе и удобстве эксплуатации у каждого из нас свое

Но вот обратить внимание на схемы защиты (какие предусмотрены) просто необходимо. Все остальное – приятно, полезно, но ведет к удорожанию модели

Насколько важны все эти «навороты» для дачи и следует ли за них переплачивать – на усмотрение уважаемого читателя.

Для тех, кто интересуется установкой насосной станции, есть подробная инструкция.

Работа блока управления

Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.

Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.

Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.

Принцип устройства насосной станции

Насосную станцию можно приобрести в готовом виде или самостоятельно собрать из составных частей: гидроаккумуляторного бака, (погружного насоса или насоса поверхностного типа), реле давления и автоматического блока регулировки.

Погружной насос с фильтром и обратным клапаном можно заменить поверхностной моделью – оба варианта имеют свои преимущества.

Фильтр необходим для защиты коммуникаций от попаданий песка, лежащего на дне, и взвешенных примесей, обратный клапан препятствует оттоку воды в противоположном направлении, когда агрегат автоматически отключается.

Отключение происходит по сигналу реле давления, которое срабатывает, когда давление достигает максимальной отметки. Как только жидкости в гидроаккумуляторном баке становится меньше, давление стабилизируется, механизм снова включается и начинает качать воду.

Мощное оборудование способно обеспечить водой здание, в котором проживает семья из 5-6 человек, и точки водоразбора за пределами дома (в гараже, в летней кухне, в огороде или саду).

  • Насосные станции используются в организации автономного водоснабжения загородных домов.
  • Активная эксплуатация насосных станций происходит на дачных участках, где с их помощью решается масса бытовых проблем.
  • С помощью насосных станций производится закачка запаса воды для использования в поливе и для выполнения противопожарных мероприятий.
  • С помощью насосных станций наполняются баки, вода из которых идет на уборку территории, и поставляется в оборудование для мойки авто.
  • Насосные станции устанавливают в качестве повысительного оборудования, предназначенного для формирования нормального давления в автономной системе водоснабжения с недостаточным напором.
  • Собрать насосную станцию можно собственноручно, подобрав комплект из оборудования с требующимися характеристиками.
  • В схеме устройства насосной станции необязательно размещать гидроаккумулятор рядом с насосом.
  • В самостоятельно устроенном водоснабжении главное установить гидроаккумулятор рядом с реле, чтобы погрешность из-за прохождения по трубам была минимальной.
