Кондиционер с низкотемпературным комплектом и его датчик температуры

Что представляет собой зимний комплект для кондиционера

Одна из основных деталей кондиционера – это компрессор, внутри которого находится масло. При низких температурах это масло густеет, и работа компрессора «на холодную» сказывается на надежности и эффективности процесса теплообмена (может привести к поломке устройства). Поэтому необходима положительная температура для теплого пуска.

В процессе охлаждения на внутреннем блока сплит-системы образуется конденсат, который обычно выводится на улицу через дренажный шланг. Чтобы вода в этом шланге не замерзла, потребуется его подогрев.

И еще один важный и самый сложный момент — это то, что при отрицательных температурах на улице, требуется поддерживать определенную температуру конденсации. Конденсация, в нашем случае, это момент перехода фреона из газообразного состояния в жидкостное. Звучит всё это сложно, не правда ли? Но заключается эта регулировка в контроле температуры конденсации за счет изменения скорости вращения вентилятора. Вот загнул! Другими словами, скоростью вентилятора регулируется скорость отдачи тепла внешним блоком.

При низких температурах процессы испарения и конденсации нарушаются, что может привести, например, к обмерзанию испарителя или попаданию в компрессор жидкого хладагента. Регулировка температуры конденсации позволяет избежать этих проблем и обеспечить необходимые условия теплообмена.

Таким образом, чтобы сплит-система безотказно работала зимой на охлаждение необходимо решить перечисленные нами проблемы. А решить их можно установкой трех дополнительных деталей:

  • тэна для нагрева компрессора;
  • тэна для нагрева дренажа;
  • регулятора давления конденсации (регулятор скорости вращения вентилятора).

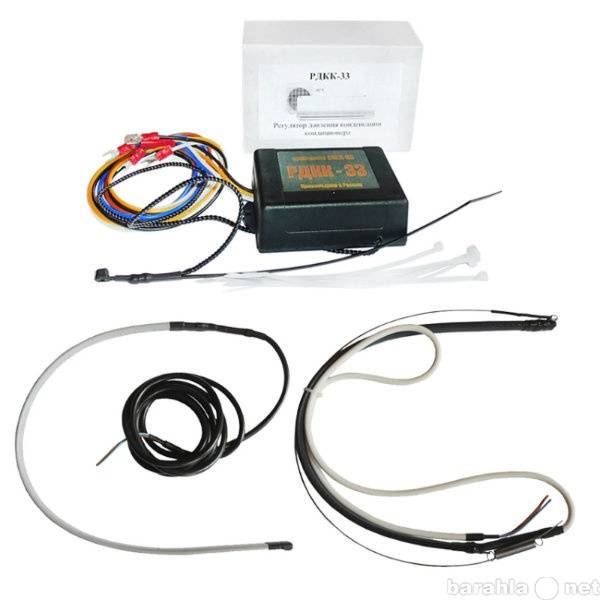

Собственно из этих трех основных деталей и состоит зимний комплект. Кроме этих опций для использования зимой существует еще подогреватель дренажного поддона внешнего блока. Но о нем сегодня говорить мы не будем, а разберем подробнее, как работает каждый из основных элементов.

Начнем с самого простого – с нагревательных тэнов. Для того чтобы «подогреть» компрессор, по кругу его картера устанавливается специальный нагревательный тэн. Также нагревательный элемент устанавливается на выходе дренажного шланга.

Регулятор давления конденсации представляет собой блок, который устанавливается во внешнем устройстве «сплита» и подключается к нему. У этого регулятора есть датчик, который контролирует температуру радиатора внешнего блока. Основываясь на информацию с этого датчика, регулятор изменяет скорость вращения вентилятора. Осуществляется это путем встраивания его в провод вентилятора. Пусть звучит это не совсем корректно, но будет более понятно.

На что обращать внимание при выборе «зимних» комплектующих

  • одной из важных характеристик регулятора является его рабочая температура. Большинство регуляторов способны работать до -30, но существуют модели, работающие до -40. Поэтому, температурный параметр, присущий вашему региону, необходимо учитывать;
  • мощность нагревателя картера также бывает разной. Зависит она от размеров и производительности самого компрессора. Соответственно чем он крупнее, тем мощнее тент потребуется. Также необходимо померить диаметр компрессора и подобрать соответствующую длину нагревателя;
  • нагреватели дренажа в основном различаются по их длине.

Использование кондиционера в непогоду

Соблюдая температурные границы, ответ на вопросы об осадках во время непогоды, в частности, о том можно ли использовать кондиционер в дождь либо в снег однозначен, — разумеется, да. Повредить внешний модуль устройства вероятно лишь при падении на него сосулек и наледи. Установка специального металлического козырька над ним решит эту проблему.

Важно удостовериться, что температурные показатели на улице соответствуют допустимому порогу, заявленному производителем, либо что установлен низкотемпературный комплект перед тем, как проверить кондиционер зимой или осуществить его монтаж. Слишком холодная погода должна послужить причиной, отложить установку оборудования или его первый запуск до потепления

Зимний комплект

Некоторые модели климатического оборудования поставляются с пакетом специального оборудования для работы зимой. В качестве примера можно рассмотреть кондиционер для серверной комнаты с зимним комплектом. Дополнительные детали предназначаются для подогрева дренажной системы и предотвращения застывания масляных составов.

Принцип действия зимних кондиционеров состоит из таких пунктов:

  1. Наличие датчика температуры позволяет самостоятельно менять интенсивность работы вентиляторов на наружном блоке. Если температурный режим становится критически низким, скорость вращения снижается. Такой принцип препятствует замерзанию масла и борется с появлением наледи в воздуховоде.
  2. Основная нагрузка на компрессор происходит во время его включения. А если прибор подвергается замерзанию, климатическое оборудование может вовсе выйти из строя. Поэтому зимний комплект работает по такому принципу, чтобы не допускать охлаждения картера компрессора, позволяя ему стабильно функционировать.
  3. Для предотвращения появления наледи и выведения конденсата наружу нужно проводить обогрев системы дренажа.

Если включить систему на обогрев, она не сможет нормально выполнять свои функции и будет подвержена серьезному гидроудару. Возникает логичный вопрос, для чего покупать комплект, если он не дает возможности обогревать комнату зимой. Зачастую такие установки применяются в помещениях, где необходимо осуществлять охлаждение технических приборов, но не допускается проветривание с помощью открытия окон. Яркими примерами подобных объектов являются:

  1. Вычислительные центры.
  2. Серверные.

Стоимость монтажа зимнего комплекта часто превышает стоимость самого оборудования.

Почему нельзя включать кондиционер зимой

Чтобы правильно ответить на этот вопрос, необходимо разобраться в том, как происходит процесс охлаждения (кондиционирования) воздуха

Фреон подается в теплообменник с помощью самой важной части кондиционера – компрессора

В теплообменнике жидкий газ начинает испаряться – тем самым охлаждая теплообменник. Испарение происходит за счет специального устройства – конденсирующего испарителя. Далее с помощью вентилятора происходит перенос охлажденного воздуха в помещение.

Важно! Фреон не попадает в атмосферу, так как в процессе испарения он возвращается в небольшую герметичную расширительную емкость. Только испаряющийся фреон может охлаждать воздух вокруг теплообменника.. Если кондиционер включить в режиме обогрева помещения, то происходит обратный процесс: газообразный фреон должен постепенно переходить в жидкую форму, это осуществляется за счет включения специального устройства – четырехпереходного клапана

Если кондиционер включить в режиме обогрева помещения, то происходит обратный процесс: газообразный фреон должен постепенно переходить в жидкую форму, это осуществляется за счет включения специального устройства – четырехпереходного клапана.

Он представляет собой редуктор, который конденсирует газообразную форму фреона в жидкую, при этом происходит выработка тепловой энергии и сопутствующий нагрев теплообменника. Далее тепло распространяется по помещению посредством воздушного компрессора.

Сложно? Поверьте, если разобрать любой кондиционер, то все окажется намного проще, чем написано.

Коэффициент COP и эффективность кондиционера

Однако возможность режима работы при низких отрицательных температурах не главное. На чем же еще следует сделать акцент при выборе инверторного кондиционера, дабы его работа создавала достаточное количество тепла в доме и при этом была выгодна?

За это отвечает коэффициент COP (Coefficient of Performance) – коэффициент эффективности или преобразования. Его можно найти в полном перечне характеристик.

COP – это отношение тепловой производительности кондиционера в режиме работы на обогрев, к его электрической мощности, то есть к тому, сколько он потребляет электричества из розетки.

Какое значение COP считается хорошим? У лучших моделей оно достигает 5 единиц. От 3,5 до 4,0 это средние параметры.

Например, cop=3.61 означает, что при мощности в 1квт, такой инвертор способен закачать за 1час в помещение тепловую мощность в 3,61квт.

Аналогичный параметр при работе на охлаждение называется коэфф. EER. Он показывает сколько тепловой мощности откачивается из помещения сообразно затраченной электрической мощности кондиционера.

Чем больше COP, тем выгоднее и дороже кондиционер. Как уже говорилось выше, хорошим значением является COP=5,0. Имея такой аппарат, потратив за 1час один киловатт эл.энергии, вы загоните в свое помещение 5квт тепла.

Насколько это выгодно? При нынешних ценах за электричество, 1квт тепла при обогреве таким кондиционером в Москве или области будет обходиться вам примерно в 1 рубль.

В отдельных регионах затраты будут раза в полтора меньше. Вроде получается, что это даже дешевле чем отопление на дровах, не говоря уже об обогреве другими электрическими приборами.

Но вот тут-то и кроется главная хитрость. Параметр КОП, указанный в технической документации, измерен при некоторых идеальных условиях. А конкретно — при работе на обогрев с температурой окружающей среды +7С.

При понижении уличной температуры COP будет уменьшаться, так же как и при увеличении комнатной. Если у лучших японских инверторов COP составляет 5,0 при уличной температуре t=+7C и комнатной +20С, и вы захотите раскочегарить комнату до +30С без изменения уличных параметров, COP тут же упадет до 4,0-4,5.

А если еще и похолодает на улице, то этот параметр упадет гораздо больше. На морозах -25С у фирменных “япошек” КОП держится в пределах 1,5-2,0. То есть, эффективность падает в два раза.

Ну и что, скажете вы. Это же все равно выгоднее и дешевле в 2 раза, чем топиться масляной батарей или конвектором. На самом деле не совсем так.

Обогрев сплит-системой в холодные период

Для начала скажем пару слов о принципах работы сплит-системы. При работе устройства в режиме обогрева или охлаждения электрическая энергия используется для транспортировки тепла между улицей и помещением. Летом оно удаляется в атмосферу, а зимой наоборот, перекачивается с улицы в помещение.

Обогрев кондиционером

Можно ли включать кондиционер при минусовой температуре на обогрев? Да, можно. Но нужно учитывать несколько факторов и особенностей конкретного устройства. Во время работы в режиме обогрева фреон в жидком виде поступает в наружный блок, там испаряется, забирая часть теплоты. После чего компрессором газообразный хладагент перекачивается во внутренний блок, где в испарителе он конденсируется, высвобождая накопленное тепло. Так происходит работа кондиционера на обогрев зимой.

Во время этого процесса теплообменник в наружном блоке охлаждается до очень низкого уровня, вследствие чего на нем намерзает влага из прокачиваемого вентилятором наружного воздуха. Это одна из основных проблем при эксплуатации кондиционера на обогрев зимой.

Вторая проблема – это повышенная вязкость масла в компрессоре. Так как в нем используется движущийся механизм, он нуждается в смазке. Для этого в компрессор заливают масло на заводе, которое на холоде может загустевать. Во время пуска компрессора со слишком густым маслом может произойти его поломка.

Обмерзание наружного блока

Для того чтобы избежать негативных моментов перед тем, как включить кондиционер на обогрев зимой в минусовую погоду необходимо провести следующие действия:

  • В инструкции к сплит-системе найти пункт о граничных допустимых температурах. Если она на улице ниже, то прибор нельзя включать.
  • Убедиться в том, что показатели термометра на улице выше минимально допустимого уровня.
  • На пульте кондиционера найти кнопку, отвечающую за режим обогрева и нажать на нее. Обычно, для обозначения используется пиктограмма в виде стилизованного солнца.
  • Выбрать желаемую температуру. Не нужно стараться сильно нагреть помещение. Агрегат может не обладать достаточной мощностью. Рекомендуется нагревать помещение зимой до 18–24 градусов.

После завершения всех вышеописанных действий включается режим отопления

Обратите внимание на то, что после того, как сплит-система была включена, обогрев начнется через некоторое время. Несколько минут, а иногда и более 10, устройство будет подготавливаться к работе без включения внутреннего блока. Не бойтесь, кондиционер не сломался, нужно лишь подождать

Не бойтесь, кондиционер не сломался, нужно лишь подождать.

Включение обогрева

Можно ли включать кондиционер зимой на обогрев

Для начала разберемся, можно ли включать кондиционер зимой. Если работа климатического оборудования в таком режиме заложена производителем, то его можно использовать зимой. Об этой опции написано в инструкции к прибору.

Но даже если техника рассчитана на такую работу, нужно учитывать температурные показатели, поскольку у разных моделей отличный температурный порог. Большинство современных кондиционеров могут работать на обогрев, если температура «за бортом» не ниже +5°С. В противном случае повышается риск обледенения конденсатора и замерзания дренажной системы. Все это приведет к выходу оборудования из строя.

Но есть модификации кондиционеров, которые работают при -10…-15°С. Нижний порог напрямую связан с типом используемого хладагента. Все агрегаты инверторного типа функционируют максимум при -15 градусах, потому что имеют плавную регулировку работы компрессора.

Недостатки и минусы зимнего обогрева

Теперь поговорим о недостатках. Не думайте, что выбрав машинку с максимальным COP, вы получите идеальную систему отопления, которая в одни ворота выигрывает у всех остальных.

Существенным недостатком всех кондеев является их шумная работа. От шума никуда не деться и не избавиться.

Особенно это раздражает в спальне. Благо в современных инверторах удалось добиться снижения уровня шума до 20-30 дб. Это примерно, как шелест листьев при небольшом ветре.

Кроме шума не забывайте про вибрацию внешнего блока. Если уж решили делать зимнее воздушное отопление, то забудьте про крепеж внешнего блока на стене.

Размещайте его только снизу на отдельной стойке с защитным кожухом от снега.

Летом при работе на холод кожух снимают, иначе блок “задохнется”.

Многие внешний блок размещают в подвале дома. В итоге получают более высокий COP, бесплатный холодильник, отсутствие влияния атмосферных осадков. Однако остается вопрос с перепадами температуры и как они будут влиять на фундамент.

Кроме того, не забывайте про количество жидкости при оттайке. За весь зимний сезон у вас в подвале запросто может образоваться небольшое болото.

Кондиционеры на тепло невыгодно использовать в домах с большой площадью и большим количеством изолированных друг от друга комнат. Забудьте про закрытые двери с таким отоплением.

Для обогрева двухэтажных коттеджей, скорее всего понадобятся мощные полупромышленные установки, которые стоят несколько тысяч долларов. На каждый этаж придется монтировать отдельные блоки.

В домиках до 120м2, можно обойтись двумя блоками, мощностью 9000-12000BTU. В общем при открытой планировке на каждые 40-50м2 рассчитывайте как минимум на один внутренний блок.

При этом максимально комфортного прогрева воздуха вы все равно не ощутите. Хотя градусник висящий на уровне глаз и будет показывать +23С, однако неприятный холодок в ногах, особенно в дальних комнатах, будет вас преследовать всегда.

А для маленьких детей это весьма критично.

Теплые полы в этом отношении здорово обходят кондиционеры. Так что, если у вас молодая семья, то скорее всего переходить на отопление кондиционером не стоит. Если же у вас дети взрослые или вы живете в одиночестве, то смело можете экспериментировать.

Еще из недостатков – при отсутствии запасного варианта обогрева, внезапный выход из строя внешнего или внутреннего блока приведет к выстуживанию всего дома.

Конечно, можно на какое-то время кондиционеры заменить на конвекторы, а что делать если в морозы аварийно отключили электричество?

Покупать мощный генератор и переходить на резервный источник?

Но это опять лишние затраты, не нужные хлопоты и потеря времени. Поэтому заранее продумайте такие моменты и имейте хоть какую-то временную альтернативу.

Тем не менее, такой вид отопления становится все более популярным. Вообще основные жалобы на убыточность и невыгодность отопления кондиционерами поступают от двух категорий людей:

кто занимается продажей, наладкой и монтажом традиционных систем отопления (газовые, твердотопливные, электрические котлы)

те, кто приобрел себе дешевый китайский бренд

Недорогие модели и потребляют в два-три раза больше “японцев” при одинаковой тепловой мощности. И греют нормально только при наружке до -5С (японцы до -30С).

Плюс шумят как паровозы, а в конце концов выходят из строя всего через пару-тройку лет.

У дорогих брендов наработка на отказ доходит до 25 лет. Соответственно у “японца” средне зимний COP 3-4, а у “китайца” еле дотягивает до 1,5.

Подводя итог можно смело сказать — обогрев кондиционерами при грамотном подходе имеет право на жизнь и способен окупить себя всего за несколько зим.

Даже если по истечении этого времени один из блоков выйдет из строя, его замена все равно будет дешевле, чем подключение, монтаж, содержание и эксплуатация большинства традиционных систем отопления.

https://youtube.com/watch?v=KT-00pkvB8Q%3F

Советы по выбору и установке

Модель, которая рассматривается как кандидат на роль отопительной системы, должна уметь направлять поток воздуха вертикально вниз. Ведь не имеет никакого смысла греть потолок. При движении теплого воздуха вниз прогревается весь объем комнаты, создаются правильные циркуляционные потоки.

Для отопления кондиционером поток воздуха должен быть направлен вертикально вниз

Есть рекомендации по установке внутреннего блока кондиционера, используемого как отопитель. Это высота не более 0.5 м от пола. Но здесь нужно найти разумный компромисс. Да, при отоплении такая установка будет рациональна. Но если кондиционер используется в двух режимах, поток холодного воздуха по ногам никак не будет радовать.

Если рассматривать модели бюджетного сегмента, они показывают результативность при морозах в -5…-7 градусов. При попытке включить такой прибор в -20, может возникнуть одна из нескольких базовых ситуаций:

  • прибор не запустится по срабатыванию датчика окружающей среды;
  • устройство стартует, но его эффективность будет равна нулю;
  • прибор станет охлаждать воздух в режиме отопления.

Уход

Никакой особенный уход за кондиционером зимой не требуется, если использовать его не планируют весь морозный период. Достаточно провести подготовительные работы по очистке и обесточиванию, а по весне вызвать мастера для проведения комплексного обслуживания.

Частота обработки зависит от запыленности помещения и количества человек, постоянно там находящихся. При наличии ковровых покрытий, ковролина, штор и других тканевых поверхностей чистку придется проводить хотя бы раз в месяц. При небольшой запыленности помещения ухаживать за кондиционером зимой так часто необязательно. Вполне достаточно провести чистку раз в сезон.

Возможные поломки

Каждый пользователь должен знать, что использовать сплит-систему на обогрев необходимо согласно инструкции. Основные причины частых поломок – это неправильное использование устройства и несоблюдение температурного режима. Часто возникают ситуации, когда после нажатия необходимых кнопок и выбора нужного режима тепло не идет. Причин этому может быть много и их обязательно нужно проверить. Нередки такие явления:

  • в пульте управления не работают батарейки;
  • сенсор плохо реагирует на устройство;
  • происходят нарушения в работе программного снабжения;
  • сильная поломка кондиционера.

Самой часто причиной поломки устройства становится неисправность батареек в пульте, поэтому многие считают, что им подсунули брак. Разрешить проблему очень просто, достаточно поменять их на новые и запустить устройство еще раз.

Если проблема кроется в неисправности сенсора, то в этом случае самостоятельно ее решить не получится. Лучше всего сдать устройство по гарантии или вызвать мастера. Если гарантия на кондиционер еще действует, то кондиционер должны поменять на новый или заменить сенсорное оборудование.

Все это дает понять, что присутствуют проблемы, которые срочно нужно решить, пока устройство полностью не поломалось. Поэтому лучше не пытаться самостоятельно ремонтировать устройство, а обратиться в сервисный центр.

Когда техника полностью перестает работать, если ее использовали не по назначению или часто перезагружали, при таких проблемах ремонт обойдется недешево, и лучше подумать о покупке нового кондиционера.

Монтаж и подключение зимнего комплекта

устройство замедления вращения вентилятора

Прежде чем перейти к рассмотрению вопроса о монтаже и подключении зимнего комплекта на кондиционер, следует отметить, что изначально он предусмотрен для on/off моделей. В инверторных системах надобность в плате управления отпадает, так как вариативность изменения скорости вентилятора уже заложена в модуле управления внешним блоком. В них требуется лишь обогрев дренажа и картера компрессора, то есть установка предполагается в усеченном варианте. Любые монтажные и пуско-наладочные работы начинают с изучения принципиальной схемы подключения зимнего комплекта на кондиционер, которую можно найти в нескольких местах. У большинства устройств она нанесена на плату вариатора или размещена в инструкции установки зимнего пакета, которая прилагается в комплекте к самому устройству.

Особенности

Принципиальная схема не может быть единой для всех, поэтому в каждом отдельном случае используют вариант, рекомендуемый для конкретной модели.

Почему так? Здесь есть много нюансов. Дело в том, что сплит-системы, работающие только на холод не имеют четырехходового клапана, поэтому процесс упрощается. В приборах, работающих в режиме теплового насоса, этот элемент присутствует, что несколько усложняет монтаж и подключение комплекта на кондиционер. В зависимости от количества скоростных режимов вентилятора установка может происходить либо в разрыв фазы, либо в разрыв нейтрали. У некоторых вентиляторов минимальный скоростной режим соответствует минимально возможным оборотам, поэтому установка регулятора вращения вентилятора может быть нецелесообразной.

Обогрев картера компрессора и регулятор вращения

температурный датчик

Итак, установка зимнего комплекта на кондиционер начинается с разбора корпуса наружного блока. Сначала модуль демонтируют, потом снимают с сервисных портов защитные и верхнюю крышки и убирают лицевую панель.

В первую очередь крепят обогрев картера компрессора. Его надевают на нижнюю часть картера, чтобы подогрев масла шел более эффективно. Необходимо обеспечить наличие постоянного напряжения. Это исключит возможность холодного запуска и вспенивания масла. После производят подключение регулятора вращения в разрыв цепи вентилятора. У старт-стопных моделей обычно для этого требуется индивидуальное питание. Оно берется с отдельно проложенного провода.

подключение регулятора

У замедлителя вращения вентилятора есть температурный датчик. Его устанавливают на калач конденсатора, расположенный посредине 1/3 верхней части теплообменника по ходу движения фреона. Здесь происходит их оптимальный контакт, обеспечивающий точное определение температуры конденсации. Сам вариатор устанавливают и запитывают, ориентируясь на принципиальную схему подключения низкотемпературного комплекта на кондиционер, при этом его провода лучше скрепить хомутами из пластика – так будет меньше идти нагрузка на клеммы.

После подключения питания собирают внешний блок, обеспечивая надежное закрепление всех элементов на свои прежние места. Хомутами соединяют провода в один узел, стараясь закрепить их так, чтобы они не соприкасались с корпусом прибора и связуюими магистралями двух блоков. Обязательно проверяют работоспособность регулятора, сначала запустив кондиционер в режиме охлаждения, а потом в режиме обогрева. Показания снимают манометром или термометром.

Обогрев дренажа

Затем устанавливают обогрев дренажа, закрепив его пластиковыми хомутами к дренажному шлангу, и запитывают его. Как правило, если у внешнего блока кондиционера нет питающей клеммы, то вместе с межблочным кабелем прокладывают дополнительный питающий кабель. При наличии питающей клеммы обогрев дренажа, так же, как и обогрев картера компрессора, запитывают с него.

В конце статьи будет дана примерная схема подключения зимнего комплекта, которая подходит для on/off моделей. Для инверторных сплит-систем сначала проводится диагностика оборудования и только потом осуществляется монтаж по подходящей схеме. Некоторые производители выпускают кондиционеры, совмещаемые с зимними комплектами только этой же марки.

После того, как все этапы монтажа окончены, можно запускать кондиционер в эксплуатацию, но для надежной работы в зимнее время обязательно предусматривают еще внешнюю защиту наружного блока. В частном доме его можно поставить в подбалконное пространство, а в условиях многоквартирного дома прибор прячут под специальный навес, перекрывающий прямой доступ осадкам.
